MANUAL DE UTILIZADOR NV7B5750TAK SAMSUNG

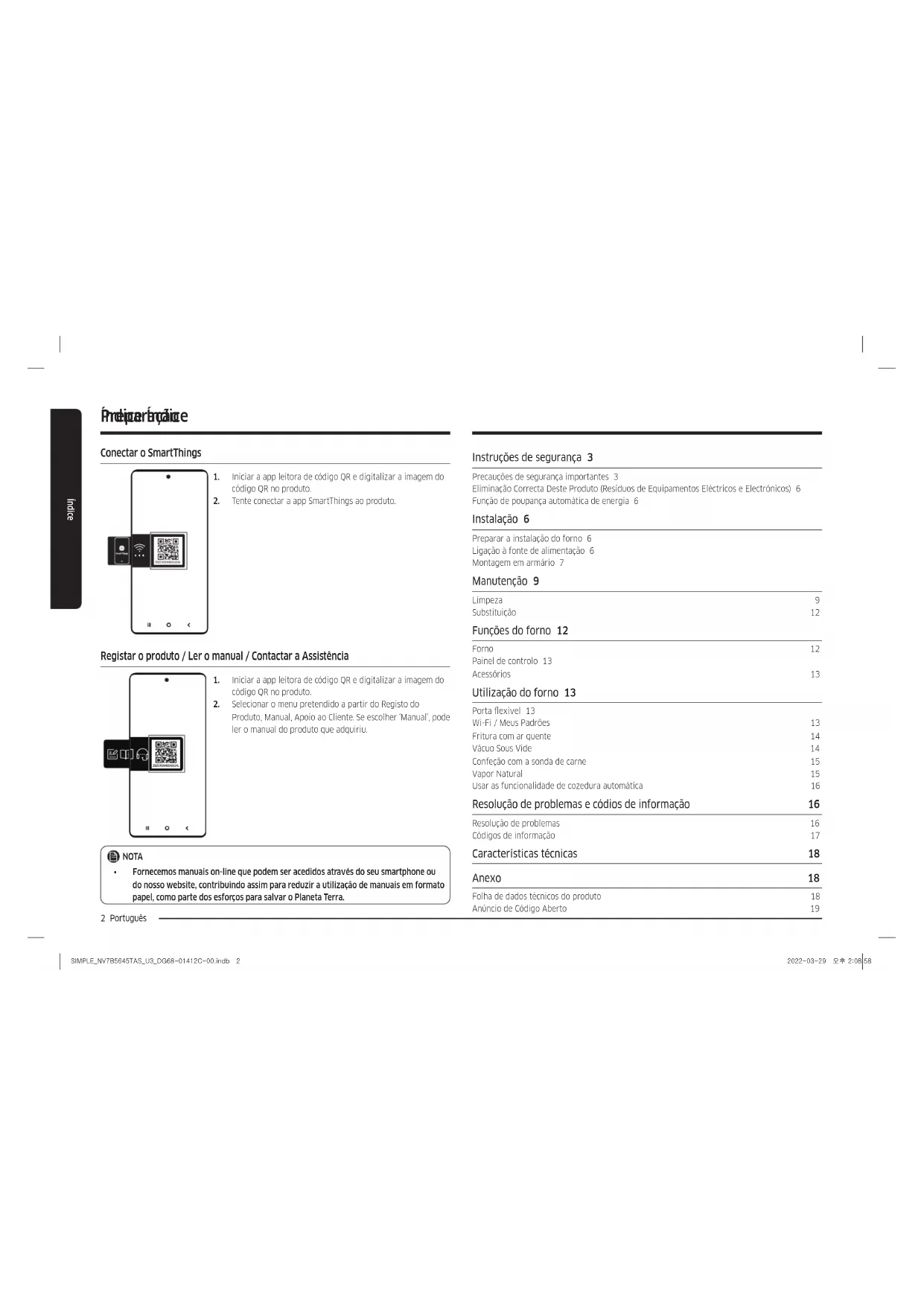

• Para as instruções de como utilizar o produto, consultar os manuais de utilização fornecidos como código QR ou o website da Samsung Electronics (https://www.samsung.com). Digitalize com o seu smartphone. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1 2022-03-29 오후 2:08:582022-03-29 오후 2:08:582 Português Índice Índice Índice Instruções de segurança 3 Precauções de segurança importantes 3 Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) 6 Função de poupança automática de energia 6 Instalação 6 Preparar a instalação do forno 6 Ligação à fonte de alimentação 6 Montagem em armário 7 Manutenção 9 Limpeza 9 Substituição 12 Funções do forno 12 Forno 12 Painel de controlo 13 Acessórios 13 Utilização do forno 13 Porta exível 13 Wi-Fi / Meus Padrões 13 Fritura com ar quente 14 Vácuo Sous Vide 14 Confeção com a sonda de carne 15 Vapor Natural 15 Usar as funcionalidade de cozedura automática 16 Resolução de problemas e códios de informação 16 Resolução de problemas 16 Códigos de informação 17 Características técnicas 18 Anexo 18 Folha de dados técnicos do produto 18 Anúncio de Código Aberto 19 Preparação Conectar o SmartThings

1. Iniciar a app leitora de código QR e digitalizar a imagem do

código QR no produto.

2. Tente conectar a app SmartThings ao produto.

Registar o produto / Ler o manual / Contactar a Assistência

1. Iniciar a app leitora de código QR e digitalizar a imagem do

código QR no produto.

2. Selecionar o menu pretendido a partir do Registo do

Produto, Manual, Apoio ao Cliente. Se escolher ‘Manual’, pode ler o manual do produto que adquiriu. NOTA

• Fornecemos manuais on-line que podem ser acedidos através do seu smartphone ou do nosso website, contribuindo assim para reduzir a utilização de manuais em formato papel, como parte dos esforços para salvar o Planeta Terra. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2 2022-03-29 오후 2:08:582022-03-29 오후 2:08:58Português 3 Instruções de segurança A instalação deste forno só pode ser efetuada por um eletricista qualicado. O técnico de instalação é responsável pela ligação do aparelho à fonte de alimentação, de acordo com as recomendações de segurança relevantes.

PRECAUÇÕES DE SEGURANÇA IMPORTANTES

AVISO Este aparelho não é indicado para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, exceto com supervisão ou se lhes forem dadas instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho. A forma de desligar tem de ser incorporada na instalação elétrica xa de acordo com as regras de instalação elétrica. A instalação deve ser feita de forma a ser possível desligar o aparelho a qualquer momento. É possível desligar a alimentação se a cha for acessível ou se incorporar um interruptor na instalação elétrica xa de acordo com as regras de instalação elétrica. Se o cabo de alimentação estiver danicado, deve ser substituído pelo fabricante, pelo representante da assistência ou por pessoas com qualicação semelhante, de forma a evitar riscos. Instruções de segurança O método de xação indicado não deverá depender da utilização de colas, uma vez que não são consideradas como um modo de xação ável. Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, se tiverem supervisão ou instruções relativas à utilização do aparelho de forma segura e se compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão. Mantenha o aparelho e o respetivo cabo fora do alcance de crianças com menos de 8 anos. O aparelho ca quente durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento dentro do forno. AVISO: As partes acessíveis podem car quentes durante a utilização. Deve manter as crianças afastadas do aparelho. Não utilize produtos de limpeza abrasivos ou raspadores de metal aados para limpar a porta de vidro do forno, pois pode riscar a superfície, o que pode provocar o estilhaçar do vidro. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3 2022-03-29 오후 2:08:582022-03-29 오후 2:08:584 Português Instruções de segurança Instruções de segurançaInstruções de segurançaInstruções de segurança Se este aparelho incluir a função de limpeza, o excesso de líquido derramado tem de ser removido antes da limpeza e não podem ser deixados utensílios no forno durante a limpeza a vapor ou a limpeza automática. A função de limpeza depende do modelo. Se este aparelho incluir a função de limpeza, durante as condições de limpeza, as superfícies podem car mais quentes do que o habitual e as crianças devem manter-se afastadas do aparelho. Para aparelhos com processo de limpeza pirolítica, alguns animais, especialmente pássaros, podem ser sensíveis aos fumos e às utuações de temperatura local durante o processo de limpeza pirolítica e devem ser movidos para uma área bem ventilada adequada durante este processo. Ventile a divisão durante e após o processo de limpeza pirolítica. A função de limpeza depende do modelo. Utilize somente a sonda de temperatura recomendada para este forno. (Apenas modelo com sonda de carne) Não pode ser utilizada uma máquina de limpeza a vapor. AVISO: Para evitar o risco de choque elétrico, certique-se de que o aparelho está desligado antes de substituir a lâmpada. O aparelho não deve ser instalado atrás de portas decorativas para evitar sobreaquecimento. AVISO: O aparelho e as respetivas partes acessíveis cam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento. As crianças com menos de 8 anos não devem aproximar-se do aparelho, a menos que sejam supervisionadas continuamente. ATENÇÃO: O processo de confeção deve ser supervisionado. Um processo de confeção rápida deve ser supervisionado continuamente. A porta ou a superfície exterior pode car quente quando o aparelho estiver a funcionar. A temperatura de superfícies acessíveis pode ser elevada quando o aparelho estiver a funcionar. As superfícies podem car quentes durante a utilização. Insira a grelha de arame na posição correta com as partes salientes (bloqueadores em ambos os lados) viradas para a frente para que a grelha de arame possa suportar a posição de repouso para cargas grandes. ATENÇÃO Se o forno car danicado durante o transporte, não o ligue. A ligação deste aparelho à fonte de alimentação só pode ser efetuada por um eletricista com qualicações especícas. Não tente utilizar o aparelho se o mesmo tiver uma avaria ou se estiver danicado. As reparações só podem ser efetuadas por um técnico qualicado. Uma reparação incorreta pode ser potencialmente perigosa para si e para os outros. Se o seu forno necessitar de reparação, contacte um Centro de assistência SAMSUNG ou o seu revendedor. Os cabos e os os elétricos não podem car em contacto com o forno. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4 2022-03-29 오후 2:08:582022-03-29 오후 2:08:58Português 5 Instruções de segurança Os sumos de frutas deixam manchas, que podem tornar-se permanentes, nas superfícies esmaltadas do forno. Utilize um tabuleiro fundo para cozinhar bolos muito húmidos. Não coloque utensílios de cozinha sobre a porta aberta do forno. Mantenha as crianças afastadas da porta ao abri-la ou ao fechá-la, já que podem embater na porta ou entalar os dedos na mesma. Não se coloque em cima da porta, nem se encoste, sente ou coloque objetos pesados sobre a mesma. Não utilize força excessiva para abrir a porta. AVISO: Não desligue o aparelho da fonte de alimentação, mesmo depois de o processo de cozedura estar concluído. AVISO: Não deixe a porta aberta quando estiver a utilizar o forno. O forno deve ser ligado à fonte de alimentação por meio de um disjuntor ou fusível aprovado. Nunca utilize múltiplos adaptadores de cha nem extensões. Desligue o aparelho da fonte de alimentação quando for necessário repará-lo ou limpá-lo. Tenha cuidado quando ligar aparelhos elétricos a tomadas perto do forno. Se este aparelho incluir a função de cozedura a vapor, não o utilize se o recipiente de fornecimento de água estiver danicado. (Apenas para modelos com a função de vapor) Caso o recipiente esteja rachado ou partido, não utilize o aparelho e contacte o centro de assistência mais próximo. (Apenas para modelos com a função de vapor) Este forno foi concebido para uma utilização doméstica. Durante a utilização, as superfícies interiores do forno cam muito quentes, podendo provocar queimaduras. Não toque nas resistências de aquecimento nem nas superfícies interiores do forno enquanto não tiverem arrefecido. Nunca guarde materiais inamáveis no forno. Quando utiliza o aparelho por longos períodos de tempo, a altas temperaturas, as superfícies do forno cam quentes. Durante a utilização, tome todo o cuidado ao abrir a porta do forno visto que o ar quente e o vapor saem rapidamente. Quando cozinhar pratos que contenham álcool, este pode evaporar-se devido às temperaturas elevadas e o vapor pode incendiar-se, se entrar em contacto com uma parte quente do forno. Para sua segurança, não utilize dispositivos de limpeza com água a alta pressão nem jatos de vapor. Durante a utilização do forno, deve manter as crianças a uma distância segura. Os alimentos congelados, como as pizzas, devem ser cozinhados na grelha grande. Se utilizar o tabuleiro de forno, pode deformá-lo devido à grande variação das temperaturas. Não deite água no fundo do forno, se o mesmo estiver quente. Se o zer, pode danicar a superfície esmaltada. A porta do forno tem de estar fechada durante a sua utilização. Não forre o fundo do forno com folha de alumínio nem coloque tabuleiros de forno ou formas nessa zona. A folha de alumínio não permite a circulação do calor, o que pode danicar as superfícies esmaltadas e fazer com que os alimentos quem mal cozinhados. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5 2022-03-29 오후 2:08:592022-03-29 오후 2:08:596 Português Instalação InstalaçãoInstruções de segurança Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) (Aplicável a países cujos sistemas de recolha sejam separados) Esta marca – apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no nal do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades ociais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores prossionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares especícas de produtos, por exemplo, o regulamento REACH, WEEE, Baterias, visite : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ Função de poupança automática de energia Luz : Durante o processo de cozedura, pode desligar a luz do forno, premindo o botão ‘Luz do forno’. Para poupança de energia, a luz do forno é desligada alguns minutos após o início do programa de cozedura. Instalação Preparar a instalação do forno Chave de fendas Phillips Berbequim Ligação à fonte de alimentação

L N 01 CASTANHO ou PRETO 02 AZUL ou BRANCO 03 AMARELO e VERDE Ligue o forno a uma tomada elétrica. Se uma tomada para cha não estiver disponível devido a limitações de corrente permitidas, utilize um selecionador multipolar (com, pelo menos, 3 mm de espaço) para cumprir os regulamentos de segurança. Utilize um cabo de alimentação com um comprimento suciente compatível com a especicação H05 RR-F ou H05 VV-F, no mín. 1,5

Corrente nominal (A) Área da secção transversal mínima 10 < A ≤ 16 1,5 mm

Consulte as especicações de saída na etiqueta axada ao forno. Abra a tampa traseira do forno utilizando uma chave de fendas e remova os parafusos na braçadeira do cabo. Em seguida, ligue as linhas de alimentação aos terminais de ligação relevantes. O terminal ( ) foi concebido para ligação à terra. Primeiro, ligue as linhas amarela e verde (ligação à terra), que têm de ser mais longas do que as outras. Se utilizar uma tomada para cha, a cha tem de permanecer acessível após a instalação do forno. A Samsung não é responsável por acidentes causados por uma ligação à terra em falta ou danicada. AVISO Não pise nem torça os os durante a instalação e mantenha-os afastados de peças do forno que emitam calor. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6 2022-03-29 오후 2:08:592022-03-29 오후 2:08:59Português 7 Instalação Montagem em armário Se instalar o forno num armário embutido, o armário tem de ter superfícies em plástico e peças autocolantes resistentes a temperaturas até 90 °C. A Samsung não é responsável por danos no mobiliário causados pela emissão de calor do forno. O forno tem de ser corretamente ventilado. Deve ser criado um intervalo de ventilação com cerca de 50 mm entre a prateleira inferior do armário e a parede de suporte. Se instalar o forno sob um fogão, siga as instruções de instalação do fogão. Dimensões necessárias para instalação

Armário embutido (mm) A Mín. 550 B Mín. 560 C Mín. 50 D Mín. 590 - Máx. 600 E Mín. 460 x Mín. 50 NOTA O armário embutido tem de ter aberturas (E) para ventilação do calor e circulação do ar.

• O armário embutido tem de ter aberturas (D) para ventilação do calor e circulação do ar.

• O requisito mínimo de altura (C) destina- se apenas à instalação do forno. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7 2022-03-29 오후 2:08:592022-03-29 오후 2:08:598 Português Instalação InstalaçãoInstalaçãoInstalação Instalação com uma placa Para instalar uma placa sobre o forno, consulte o manual de instalação da placa para saber qual o requisito de espaço para a instalação ( ). Montagem do forno

Certique-se de que deixa um intervalo (A) de, pelo menos, 5 mm entre o forno e cada um dos lados do armário.

Garanta, pelo menos, 3 mm de intervalo (B) para que a porta seja aberta e fechada facilmente. Encaixe o forno no armário e xe o forno com rmeza em ambos os lados, utilizando 2 parafusos. Após a instalação estar concluída, remova a película protetora, a ta adesiva e outros materiais de embalagem e remova os acessórios fornecidos do interior do forno. Para remover o forno do armário, desligue a alimentação do forno primeiro e remova os 2 parafusos em ambos os lados do forno. AVISO O forno requer ventilação para um funcionamento normal. Não bloqueie as aberturas em circunstância alguma. NOTA O aspeto real do forno pode diferir dependendo do modelo. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8 2022-03-29 오후 2:08:592022-03-29 오후 2:08:59Português 9 Manutenção Superfície esmaltada catalítica (apenas para modelos aplicáveis) As peças amovíveis são revestidas com esmalte catalítico cinzento escuro. Podem car sujas com óleo e gordura salpicadas pelo ar em circulação durante o aquecimento de convecção. Contudo, essas impurezas cam queimadas quando o forno atingir temperaturas de 200 °C ou superiores.

1. Retire todos os acessórios do forno.

2. Limpe o interior do forno.

3. Selecione o modo de convecção com a temperatura máxima e execute o ciclo durante uma

hora. Porta Não retirar a porta do forna a não ser para limpeza. Para retirar a porta do forno para limpeza, siga as instruções. AVISO A porta do forno é pesada.

1. Abra a porta e abra os ganchos das duas

dobradiças completamente.

2. Feche a porta até aproximadamente 70°.

Segure a porta do forno pelos lados usando ambas as mãos, e levante e puxe para cima até que as dobradiças sejam removidas.

3. Limpe a porta com água com sabão e um pano

limpo. Manutenção Limpeza Limpe o forno regularmente para uma limpeza mais fácil. AVISO

• Antes de começar a limpar, verique se o forno e os acessórios estão frios.

• Não utilize produtos de limpeza abrasivos, escovas duras, esfregões ou panos abrasivos, palha de aço, facas ou quaisquer outros materiais abrasivos. Interior do forno

• Para limpar o interior do forno, utilize um pano limpo e um produto de limpeza suave ou água quente e sabão.

• Não limpe o fecho da porta à mão.

• Para evitar danicar as superfícies esmaltadas do forno, utilize apenas produtos de limpeza de fornos normais.

• Para remover a sujidade difícil, utilize um produto de limpeza especial para fornos.

• À medida que a temperatura do compartimento de cozedura aumenta no período inicial, podem aparecer manchas no interior da porta de vidro. Se isto acontecer, desligue o forno e aguarde até que arrefeça. Em seguida, use papel de cozinha ou detergente neutro num pano limpo para limpar o vidro interior. Exterior do forno Para limpar o exterior do forno como, por exemplo, a porta, a pega e o visor do forno, utilize um pano limpo e um produto de limpeza suave ou água quente e sabão, e seque com papel de cozinha ou um pano seco. A gordura e sujidade poderão permanecer, especialmente, à volta da pega, devido ao ar quente proveniente do interior. Recomenda-se a limpeza da pega após cada utilização. Acessórios Lave os acessórios após cada utilização e seque-os com um pano de cozinha. Para remover impurezas difíceis, coloque os acessórios utilizados em água quente e sabão durante cerca de 30 minutos antes de lavar. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9 2022-03-29 오후 2:09:002022-03-29 오후 2:09:0010 Português Manutenção Manutenção

4. Remova a segunda placa de vidro da porta na

5. Remova a terceira placa de vidro da porta na

6. Limpe o vidro com água com sabão e um pano

7. Quando terminar, volte a inserir as placas

seguindo as instruções:

• Consulte a gura e localize as dobradiças. Insira a placa 3 abaixo do grampo de suporte 1, a placa 2 entre o grampo de suporte 1 e 2, e a placa 1 no grampo de suporte 3, por esta ordem. Certique-se de que o lado impresso das placas é inserido para dentro. ATENÇÃO Para identicar o lado correto da placa, localize a marca “PYRO” no canto de cada placa. Direção correta: PYRO-

4. Quando terminar, siga os passos 1 e 2 acima,

pela ordem inversa para inserir novamente a porta. Certique-se de que as dobradiças cam fechadas em ambos os lados. Vidro da porta Dependendo do modelo, a porta do forno inclui 3-4 placas de vidro colocadas umas contra as outras. Não retire o vidro da porta a não ser para limpeza. Para retirar o vidro da porta para limpeza, siga as instruções.

1. Use uma chave de fendas para remover os

parafusos do lado esquerdo e direito.

2. Desencaixe as coberturas na direção das setas

3. Remova a primeira placa de vidro da porta.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10 2022-03-29 오후 2:09:002022-03-29 오후 2:09:00Português 11 Manutenção Calhas laterais (apenas em modelos aplicáveis)

1. Carregue no topo da calha superior esquerda

e baixe cerca de 45º.

2. Puxe e retire a calha inferior do lado

3. Remova a calha do lado direito da mesma

5. Quando terminar, siga os passos 1 e 2 acima,

pela ordem inversa para inserir novamente as calhas. NOTA O forno funciona sem as calhas laterais e as grelhas em posição.

8. Depois de inserir a placa 2, pressione os

grampos de vidro para baixo e certique-se de que xam devidamente a placa de vidro.

9. Siga os passos 1 e 2 acima, pela ordem

inversa para inserir novamente as coberturas. AVISO Para evitar fugas de calor, certique-se de que volta a inserir as placas de vidro, corretamente. Porta de vidro dupla (apenas em modelos aplicáveis)

1. Ate o tecido húmido ao espeto.

2. Coloque o tecido por baixo da porta.

4. Aplique o detergente ao tecido e limpe

5. Limpe o tecido seco para humedecer e fazer

bolhas. ATENÇÃO Não retire a porta para limpeza. Coletor de água

01 Coletor de água O coletor de água recolhe não só a humidade em excesso da cozedura, mas também resíduos de alimentos. O coletor de água não pode ser retirado. Retire a água no coletor de água quando o forno arrefecer após um processo de cozedura. AVISO Se detetar uma fuga de água no coletor, contacte- nos num Centro de assistência Samsung local. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11 2022-03-29 오후 2:09:012022-03-29 오후 2:09:0112 Português Funções do forno Funções do forno Funções do forno Forno

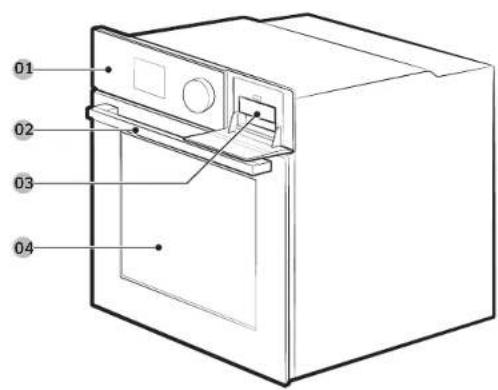

01 Painel de controlo 02 Pega da porta 03 Reservatório de água (*) 04 Porta NOTA Dependendo do modelo, este forno tem duas apresentações: porta simples ou porta dupla. Substituição Lâmpadas

1. Remova a tampa de vidro, girando no sentido

oposto ao dos ponteiros do relógio.

ordem inversa para inserir novamente a tampa de vidro. AVISO

• Antes de substituir uma lâmpada, desligue o forno e o cabo de alimentação.

• Utilize apenas lâmpadas resistentes a 300 °C, de 25-40 W/220-240 V. Pode adquirir lâmpadas aprovadas num Centro de assistência Samsung local.

• Utilize sempre um pano seco ao manusear uma lâmpada de halogéneo. Serve para evitar que a lâmpada que suja com impressões digitais ou suor, o que resulta num ciclo de vida encurtado. Luz lateral do forno

1. Segure na extremidade inferior da tampa da

luz lateral do forno com uma mão, e utilize uma ferramenta plana aada, como uma faca de mesa, para remover a tampa, conforme mostrado.

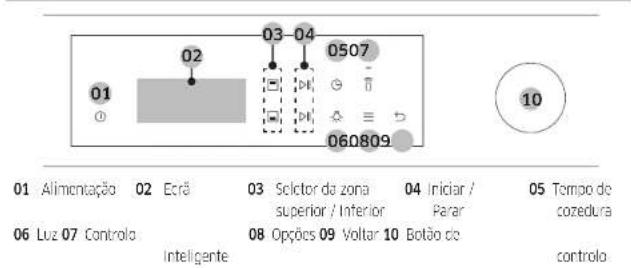

01 Alimentação 02 Ecrã 03 Seletor da zona superior / Inferior 04 Iniciar / Parar 05 Tempo de cozedura 06 Luz 07 Controlo Inteligente 08 Opções 09 Voltar 10 Botão de controlo Acessórios Grelha de arame Inserção da grelha de arame * Tabuleiro de forno * Tabuleiro universal * Tabuleiro extra-fundo * Separador Sonda de carne * 2 parafusos (M4 L25) Recipiente de vapor * Tabuleiro a vapor * Tabuleiro para fritura com ar quente * NOTA

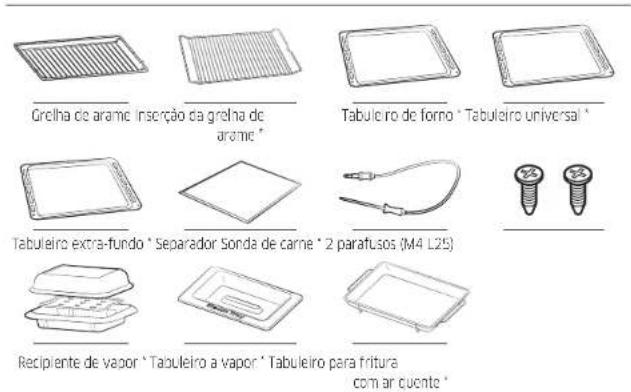

• A disponibilidade dos acessórios com um asterisco (*) depende do modelo do forno.

• Não utilize a divisória para qualquer outra nalidade que não seja a de dividir o compartimento em duas zonas de cozedura. Não utilize a divisória como prateleira. Utilização do forno Porta exível (apenas em modelos aplicáveis) Este forno tem uma Porta Flexível única que é articulada no meio, pelo que só tem de abrir a metade superior para aceder à zona superior. Quando estiver a utilizar a funcionalidade Dual de cozedura, pode aceder ao espaço superior do forno muito mais facilmente e com maior eciência energética. Como utilizar a porta superior

3. Isto abrirá apenas a porta superior, como

mostrado. Como utilizar a porta completa

1. Segurar na zona da pega sem alavanca e depois

2. Isto abrirá toda a porta, como mostrado.

ATENÇÃO Quando estiver a abrir a porta toda, certique-se de que segura pela zona da pega sem alavanca. Se a alavanca estiver a ser pressionada enquanto a porta é aberta, a porta superior pode abrir e causar danos físicos. NOTA

• Não coloque objetos pesados na porta superior, nem aplique uma força excessiva.

• Não deixe que crianças brinquem com a porta superior. Wi-Fi / Meus Padrões

1. Toque ininterruptamente em durante 3 segundos para aceder ao menu Denições do

2. Selecione o menu pretendido utilizando o Botão de controlo e, em seguida, prima o Botão de

3. Rode o Botão de controlo para selecionar Ligar ou Desligar.

4. Prima o Botão de controlo para guardar as alterações.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13 2022-03-29 오후 2:09:022022-03-29 오후 2:09:0214 Português Utilização do forno Vácuo Sous Vide (apenas em modelos aplicáveis) O Modo Vácuo Sous Vide usa uma temperatura baixa de ar quente para implementar o modo Sous Vide sem vapor ou a água do tanque. Neste modo, o forno mantém uma temperatura constante baixa na câmara da cozedura, cozinhando os alimentos de forma a manterem o seu aroma e nutrientes originais, proporcionando um sabor enriquecido e textura macia.

1. Coloque os alimentos num saco de vácuo

limpo e sele-o. De seguida, coloque os alimentos na grelha na posição 3 do forno.

3. Utilize o Botão de controlo para alterar a

temperatura predenida. Insira a temperatura sugerida para os alimentos, conforme recomendado no guia de cozedura. A temperatura predenida é de 60 °C. (Pode alterar a temperatura em 1 °C)

4. Prima o Botão de controlo e programe o

ou prima o Botão de controlo. NOTA

• Use apenas ingredientes frescos e de qualidade. Apare-os em condições limpas e armazene- os no frigoríco.

• Utilizar sacos de vácuo resistentes ao calor para mover e armazenar os ingredientes.

• Nunca reutilize os sacos em vácuo resistentes ao calor.

• O tempo de cozedura depende da espessura dos alimentos. Acrescentar sal ou açúcar pode reduzir o tempo de cozedura. Dicas

• Para manter o sabor original, recomendamos que utilize menos ervas e especiarias do que nas receitas normais.

• A carne e o peixe têm mais sabor quando são selados e servidos.

• Se não for servido imediatamente após a cozedura, coloque os alimentos em água com gelo e deixe arrefecer por completo. Depois, guarde-os a menos de 5 °C para manter o aroma e a textura dos alimentos.

• Excecionalmente, recomenda-se que o frango seja comido imediatamente depois de ser cozinhado. Utilização do forno Fritura com ar quente (apenas em modelos aplicáveis) O pré-aquecimento não é necessário para este modo. Recomenda-se a colocação de uma bandeja ou tabuleiro de forno na divisória para recolher quaisquer pingos. Vire os alimentos durante o processo para obter melhores resultados de cozedura.

1. Insira a divisória e coloque o tabuleiro com a

grelha de arame na posição 4 da grelha.

2. Selecione o modo Fritura com ar quente

utilizando o Botão de controlo.

3. Utilize o Botão de controlo para alterar a

temperatura predenida. Insira a temperatura sugerida para os alimentos, conforme recomendado no guia de cozedura. A temperatura predenida é de 220 °C.

4. Selecione o Tempo de cozedura e, em seguida,

prima o Botão de controlo para programar o tempo de cozedura.

5. Selecione Iniciar e prima o Botão de controlo.

6. Quando a cozedura estiver completa, toque

em DESLIGAR e retire os alimentos. NOTA

• Coloque uma bandeja ou tabuleiro de forno na grelha debaixo do tabuleiro da fritura com ar quente para recolher quaisquer pingos. Isto irá ajudar a reduzir os salpicos e fumo.

• Antes de utilizar uma bandeja de forno, verique a temperatura permissível máxima da bandeja de forno.

• A Fritura com ar quente foi concebida para uma grelha de forno superior dupla. Insira a divisória e coloque os alimentos na posição 4 da grelha para obter os melhores resultados.

• Para cozinhar alimentos frescos ou caseiros, coloque óleo sobre uma área maior de uma maneira uniforme, tornando os alimentos crocantes mais ecazmente. AVISO

• Se qualquer coisa estiver em curso na zona inferior, a Fritura com ar quente não está disponível na zona superior.

• Quando a Fritura com ar quente está em curso na zona superior, a zona inferior não está disponível. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14 2022-03-29 오후 2:09:022022-03-29 오후 2:09:02Português 15 Utilização do forno Vapor Natural (apenas em modelos aplicáveis) Com Vapor Natural, pode cozinhar pão que ca crocante por fora e macio por dentro. Recomendamos que aqueça previamente o forno para os melhores resultados.

2. Encha o tabuleiro com 250 ml de água e só

quando o forno estiver frio.

3. Programe o modo Convecção e selecione

4. Rode o Botão de controlo para programar a

temperatura e tempo de cozedura.

5. Prima o Botão de controlo para iniciar o pré-

6. Coloque os alimentos no forno em qualquer

grelha e comece a cozinhar. NOTA

• Não volte a encher a água durante a cozedura ou quando o forno estiver quente.

• Quando o forno arrefecer completamente depois de usar a função de Vapor Natural, use um pano molhado para limpar a zona inferior.

• Para remover a acumulação de água que se forma após uma utilização prolongada do forno, use um pano macio com detergente indicado. Confeção com a sonda de carne (apenas para modelos aplicáveis) A sonda de carne mede a temperatura interna da carne durante a cozedura. Quando a temperatura atingir a temperatura de destino, o forno para e termina de cozinhar.

• Utilize apenas a sonda de carne fornecida com o forno.

• Não pode programar o tempo de cozedura, se a sonda de carne estiver ligada.

1. No painel das funções, toque em para selecionar um modo de cozedura e a temperatura.

2. Insira a ponta da sonda de carne no centro da carne a cozinhar. Certique-se de que o

punho de borracha não está inserido.

3. Ligue o conector da sonda à tomada na parede do lado esquerdo. Certique-se de que o

indicador da Sonda de carne aparece quando o conector da sonda estiver ligado.

4. Rode o Botão de controlo para programar a temperatura interna da carne.

para iniciar a cozedura. O forno termina de cozinhar com uma melodia quando a temperatura interna da carne atingir a temperatura programada. AVISO

• Para evitar danos, não utilize a sonda de carne com o espeto.

• Quando a cozedura estiver concluída, a sonda de carne ca muito quente. Para impedir queimaduras, use luvas para retirar os alimentos. NOTA Nem todos os modos utilizam a sonda de carne. Se utilizar a sonda de carne com modos não aplicáveis, o indicador de modo atual ca intermitente. Nesse caso, remova a sonda de carne imediatamente. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15 2022-03-29 오후 2:09:032022-03-29 오후 2:09:0316 Português Resolução de problemas e códios de informação Utilização do forno Resolução de problemas e códios de informação Resolução de problemas Se tiver algum problema com o forno, consulte primeiro a tabela abaixo e experimente as soluções sugeridas. Se o problema continuar, contacte um Centro de assistência Samsung local. Problema Motivo Ação Não é possível carregar corretamente nos botões. Se existirem objetos presos entre os botões Remova as matérias estranhas e tente novamente. Modelo tátil: se existir humidade no exterior Remova a humidade e tente novamente. Se a função de bloqueio estiver programada Verique se a função de bloqueio está programada. As horas não são apresentadas. Se não é fornecida energia Verique se está a ser fornecida energia. O forno não funciona. Se não é fornecida energia Verique se está a ser fornecida energia. O forno para durante o funcionamento. Se for desligado da tomada Volte a ligar. O aparelho desliga-se durante o funcionamento. Se a cozedura contínua demora muito tempo Depois de cozinhar durante muito tempo, deixe o forno arrefecer. Se a ventoinha de arrefecimento não funciona Ouça o ruído da ventoinha de arrefecimento. Se o forno está instalado num local sem boa ventilação Mantenha as distâncias especicadas no manual de instalação do produto. Ao utilizar várias chas na mesma tomada Utilize uma única cha. O forno não recebe energia. Se não é fornecida energia Verique se está a ser fornecida energia. O exterior do forno está demasiado quente durante o funcionamento. Se o forno está instalado num local sem boa ventilação Mantenha as distâncias especicadas no manual de instalação do produto. Não é possível abrir a porta corretamente. Se existirem resíduos de alimentos entre a porta e o interior do produto Limpe bem o forno e abra a porta novamente. A luz interior tem pouca intensidade ou não se liga. Se a lâmpada acende e depois apaga A lâmpada apaga-se automaticamente após um determinado período de tempo para poupar energia. Pode acender novamente, carregando no botão da luz do forno. Se a lâmpada ca coberta de sujidade durante a cozedura Limpe o interior do forno e verique. Ocorre choque elétrico no forno. Se a fonte de alimentação não está corretamente ligada à terra Se utiliza uma tomada sem ligação à terra Verique se a fonte de alimentação está corretamente ligada à terra. Usar as funcionalidade de cozedura automática Cozedura Única N.º Alimento N.º Alimento 1 Batatas gratinadas 2 Gratinado de legumes 3 Massa no forno 4 Lasanha 5 Ratatouille 6 Tarte de maçã 7 Croissants 8 Pastelaria de maçã 9 Tarte de fruta 10 Quiche Lorraine 11 Pão branco grande 12 Pão de mistura grande 13 Pãezinhos 14 Crocante de fruta 15 Scones 16 Pão-de-ló 17 Bolo mármore 18 Bolo holandês 19 Brownies 20 Lombo de vaca assado 21 Carne Assada Cozinhada Lentamente 22 Costeletas de cabrito assadas com ervas aromáticas 23 Perna de borrego com osso 24 Porco assado com pele tostada 25 Entrecosto de porco 26 Frango, inteiro 27 Frango, peito 28 Frango, coxas 29 Peito de pato 30 Filete de truta, assado 31 Truta 32 Solha 33 Filete/lombo de salmão 34 Vegetais assados 35 Metades de batatas assadas 36 Batatas congeladas para fazer no forno 37 Batata congelada fatiada 38 Pizza congelada 39 Pizza caseira 40 Ponto da Massa Dual de cozedura

N.º Alimento N.º Alimento 1 Tarte de maçã 2 Pastelaria de maçã 3 Quiche Lorraine 4 Pizza congelada 5 Pizza caseira SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16 2022-03-29 오후 2:09:032022-03-29 오후 2:09:03Português 17 Resolução de problemas e códios de informação Códigos de informação Se o forno não funcionar, poderá ver um código de informação no visor. Consulte a tabela abaixo e experimente as sugestões. Código Signicado Ação C-d1 Avarias do fecho da porta Desligue o forno e reinicie. Se o problema continuar, desligue a energia durante 30 segundos ou mais e volte a ligar. Se o problema não for resolvido, contacte um Centro de assistência. C-20 Avarias no sensor C-21 C-22 C-23 C-F1 Ocorre apenas durante a leitura/escrita EEPROM C-70 Problemas relacionados com vapor C-72 C-F0 Se não existir comunicação entre o PCB principal e o PCB secundário C-F2 Ocorre quando é mantido um problema de comunicação entre o Touch IC <-> Micom principal ou secundário Desligue o forno e reinicie. Se o problema continuar, desligue a energia durante 30 segundos ou mais e volte a ligar. Se o problema não for resolvido, contacte um Centro de assistência. C-d0 Problema nos botões Ocorre quando carrega sem soltar num botão durante um período de tempo. Limpe os botões e certique-se de que não existe água nos mesmos, nem à volta. Desligue o forno e tente novamente. Se o problema continuar, contacte um Centro de assistência Samsung local. -dC- Se a divisória for retirada durante a cozedura, em Modo Dual de cozedura. Se a divisória for retirada durante a cozedura, em Modo Único de cozedura. A divisória não pode ser retirada durante a cozedura em Modo Dual de cozedura. Desligue o forno e reinicie. Se o problema continuar, desligue a energia durante 30 segundos ou mais e volte a ligar. Se o problema não for resolvido, contacte um Centro de assistência. S-01 Interruptor de segurança O forno continuou a funcionar à temperatura programada durante um período de tempo prolongado.

• De 245 °C ao Máx. - 4 horas Não se trata de uma falha do sistema. Desligue o forno e remova os alimentos. Depois, tente novamente de forma normal. Problema Motivo Ação Está a verter água. Em alguns casos, pode haver água ou vapor, dependendo do alimento. Não se trata de uma avaria do produto. Deixe o forno arrefecer e, depois, limpe com um pano de cozinha seco. É expelido vapor através de uma fenda na porta. Ficou água no forno. A luminosidade no interior do forno varia. O brilho altera dependendo das alterações na saída de energia. As alterações da saída de energia durante a cozedura não são avarias, por isso, não deverá preocupar-se. A cozedura está concluída, mas a ventoinha de arrefecimento continua a trabalhar. A ventoinha funciona automaticamente durante um determinado período de tempo para ventilar o interior do forno. Não se trata de uma avaria do produto, por isso, não deverá preocupar-se. O forno não aquece. Se a porta está aberta Feche a porta e reinicie. Se os controlos do forno não estão denidos corretamente Consulte o capítulo sobre o funcionamento do forno e ligue novamente. Se o fusível doméstico tiver fundido ou o disjuntor tiver disparado. Substitua o fusível ou volte a ligar o quadro. Se a situação acontecer repetidamente, contacte um eletricista. Sai fumo durante o funcionamento. Durante o funcionamento inicial Pode sair fumo da resistência quando se utiliza o forno pela primeira vez. Não se trata de uma avaria. Depois de utilizar o forno 2 a 3 vezes, já não deve acontecer. Se existirem alimentos na resistência Deixe o forno arrefecer o suciente e remova os alimentos da resistência. Verica-se um cheiro a queimado ou a plástico quando se utiliza o forno. Se utilizar recipientes de plástico ou outros não resistentes ao calor Utilize recipientes de vidro adequados para altas temperaturas. O forno não confeciona os alimentos corretamente. Se a porta é aberta frequentemente durante a cozedura Não abra a porta frequentemente exceto se estiver a confecionar alimentos que precisam de ser virados. Se abrir a porta com frequência, a temperatura interior diminuirá e isto poderá afetar os resultados da cozedura. O forno aquece durante a limpeza pirolítica. Deve-se ao facto de a limpeza pirolítica utilizar altas temperaturas. Não se trata de uma avaria do produto, por isso, não deverá preocupar-se. Existe um odor a queimado durante a limpeza pirolítica. A limpeza pirolítica utiliza altas temperaturas, pelo que poderá sentir o odor a resíduos de alimentos queimados. Não se trata de uma avaria do produto, por isso, não deverá preocupar-se. A limpeza a vapor não funciona. Deve-se ao facto de a temperatura ser demasiado alta. Deixe o forno arrefecer e utilize-o em seguida. O Modo Dual de cozedura não funciona. Se a divisória não estiver devidamente instalada Insir a divisória corretamente e utilize. O Modo Único de cozedura pode não funcionar. Se o separador for inserido no forno. Retirar o separador e usar. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17 2022-03-29 오후 2:09:032022-03-29 오후 2:09:0318 Português Características técnicas Anexo Folha de dados técnicos do produto SAMSUNG SAMSUNG Identicação do modelo NV7B564****, NV7B565****, NV7B566****, NV7B567****, NV7B568****, NV7B564**C*, NV7B566**C*, NV7B568**C*, NV7B574****, NV7B575****, NV7B576****, NV7B577****, NV7B578**** Índice de eciência energética por cavidade (IEE cavidade) 81,6 Classe de eciência energética por cavidade

Consumo de energia (eletricidade) necessário, por cavidade, para aquecer uma carga normalizada numa cavidade de um forno elétrico durante um ciclo em modo convencional (energia elétrica nal) (CE cavidade elétrica) 1,05 kWh/ciclo Consumo de energia necessário, por cavidade, para aquecer uma carga normalizada numa cavidade de um forno elétrico durante um ciclo em modo de ventilação forçada (energia elétrica nal) (CE cavidade elétrica) 0,71 kWh/ciclo Número de cavidades 1 Fonte de calor por cavidade (eletricidade ou gás) eletricidade Volume por cavidade (V) 76 l Tipo de forno Encastre Massa do aparelho (M) NV7B564**** : 33,4kg NV7B565**** : 38,4kg NV7B566**** : 35,6kg NV7B567**** : 40,6kg NV7B568**** : 35,6kg NV7B564**C*: 35,4kg NV7B566**C*: 37,6kg NV7B568**C*: 37,6kg NV7B574**** : 36,9kg NV7B575**** : 40,9kg NV7B576**** : 39,1kg NV7B577**** : 43,1kg NV7B578**** : 39,1kg Dados determinados de acordo as normas EN 60350-1, EN 50564, Regulamentos da Comissão (UE) N.º 65/2014 e (UE) N.º 66/2014 e o Regulamento (CE) N.º 1275/2008. A SAMSUNG esforça-se continuamente para melhorar os seus produtos. As características técnicas e as instruções do utilizador estão, por isso, sujeitas a alterações sem aviso prévio. Tensão de ligação 230–240 V

50 Hz Potência máxima ligada 3650-3950 W Dimensões (L x A x P) Unidade principal 595 x 596 x 570 mm Encastre 560 x 579 x 549 mm Volume 76 litros

• Este produto tem uma classe de eciência energética de <G>. Características técnicas SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18 2022-03-29 오후 2:09:032022-03-29 오후 2:09:03Português 19 Anexo Anúncio de Código Aberto O software incluído neste produto contém software de código aberto. O seguinte URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 encaminha para a informação de licença do código aberto relacionada com este produto. Consumo de energia geral em modo de espera (W) (Todas as portas de rede estão na condição “on” - ligadas) 1,9 W Período de tempo para a gestão de energia (min) 20 min. Wi-Fi Consumo de energia em modo de espera (W) 1,9 W Período de tempo para a gestão de energia (min) 20 min. Modo Desligar Consumo de energia 0,5 W Período de tempo para a gestão de energia (min) 30 min. Sugestões para poupança de energia

• Durante a cozedura, a porta do forno apenas deve ser aberta quando for necessário virar os alimentos. Não abrir a porta do forno frequentemente durante a cozedura para manter a temperatura do forno e poupar energia.

• Planear o uso do forno para evitar desligá-lo entre cozeduras de modo a poupar energia e reduzir o tempo de reaquecimento do forno.

• Se o tempo de cozedura for superior a 30 minutos, o forno pode ser desligado 5-10 minutos antes de terminar o tempo de cozedura para poupar energia. O calor residual completará o processo de cozedura.

• Sempre que possível, cozinhar mais do que um item de cada vez. NOTA Pelo presente, a Samsung declara que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com os requisitos legais relevantes no Reino Unido. O texto completo da declaração de conformidade da UE e da declaração de conformidade do Reino Unido está disponível no seguinte endereço na Internet: A declaração de conformidade ocial pode ser consultada em http://www.samsung.com., vá a Support (Assistência) > Search Product Supporta (Pesquisar Assistência de Produto) e introduzir o nome do modelo. Intervalo de frequência Potência do transmissor (Máx) Wi-Fi 2412-2472 MHz 20 dBm Bluetooth 2402-2480 MHz 10 dBm SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19 2022-03-29 오후 2:09:032022-03-29 오후 2:09:03DG68-01412C-00 Digitalize o código QR* ou visite www.samsung.com para consultar informação que pode ser útil.

• Requer a instalação do leitor no seu smartphone. Digitalize com o seu smartphone. DÚVIDAS OU COMENTÁRIOS? PAÍS CONTACTE-NOS OU VISITE-NOS ONLINE EM AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
