HASZNÁLATI ÚTMUTATÓ NV7B5750TAK SAMSUNG

• A termék használatára vonatkozó utasításokat a QR-kódként kapott felhasználói kézikönyvekben vagy a Samsung Electronics webhelyén (https://www.samsung.com) találja. Olvassa be ezt okostelefonjával. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1 2022-03-29 오후 2:09:362022-03-29 오후 2:09:362 Magyar Tartalom Tartalom Tartalom Biztonsági előírások 3 Fontos biztonsági óvintézkedések 3 A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai) 6 Automatikus energiatakarékos funkció 6 Üzembe helyezés 6 Felkészülés a sütő beszerelésére 6 Hálózati csatlakozás 6 Szekrénybe való beszerelés 7 Karbantartás 9 Tisztítás 9 Csere 12 A sütő funkciói 12 Sütő 12 Kezelőpanel 13 Tartozékok 13 A sütő használata 13 Rugalmas ajtó 13 Wi-Fi / Saját minták 13 Forrólevegős fritőz 14 Air Sous Vide 14 Sütés húshőmérővel 15 Természetes gőz 15 Az automatikus sütési funkciók használata 16 Hibaelhárítás és információkód 16 Hibaelhárítás 16 Információkódok 17 Műszaki adatok 18 Függelék 18 Termékadatlap 18 Nyílt forráskódú szoftverrel kapcsolatos közlemény 19 Előkészületek SmartThings csatlakoztatása

1. Indítson el egy QR-kód-olvasó alkalmazást, és olvassa be a

terméken lévő QR-kódot.

2. Próbálja meg csatlakoztatni a SmartThings alkalmazást a

termékhez. A termék regisztrálása / Az útmutató elolvasása / Csatlakozás a szolgáltatásokhoz

1. Indítson el egy QR-kód-olvasó alkalmazást, és olvassa be a

terméken lévő QR-kódot.

2. Válassza ki a kívánt menüt a Termékregisztráció, Útmutató,

Ügyfélszolgálat menüpontból. Ha az ‚Útmutató’ lehetőséget választja, elolvashatja a vásárolt termék útmutatóját. MEGJEGYZÉS

• Okostelefonon vagy weboldalunkon keresztül elérhető online útmutatókat biztosítunk, hogy hozzájáruljunk a papír formátumú útmutatók használatának csökkentéséhez, a Föld megmentésére tett erőfeszítések részeként. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2 2022-03-29 오후 2:09:362022-03-29 오후 2:09:36Magyar 3 Biztonsági előírások A sütőt kizárólag villanyszerelő szakember helyezheti üzembe. A készülék beszerelését végző személy feladata a sütő elektromos hálózatra csatlakoztatása a vonatkozó biztonsági ajánlások gyelembevételével.

FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK

FIGYELEM! A készüléket nem üzemeltetheti olyan személy (beleértve a gyerekeket is), aki korlátozott zikai, érzékszervi vagy mentális képességekkel rendelkezik, vagy aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy biztosítja számára a felügyeletet és elmagyarázza neki az eszköz használatát. Ügyeljen rá, hogy gyermekek ne játszhassanak a készülékkel. A tápellátás megszüntetéséhez szükséges eszközöket a bekötési előírásoknak megfelelően, a x vezetékek közé kell építeni. A készüléket úgy kell elhelyezni, hogy az áramellátás az üzembe helyezés után bármikor megszüntethető legyen. A tápellátás megszüntetéséhez a dugasznak hozzáférhetőnek kell lennie, vagy a bekötési előírásoknak megfelelően kapcsolót kell beiktatni a x vezetékek közé. Ha a készülék tápkábele sérült, azt a veszély megelőzése érdekében a gyártóval, a gyártó szervizképviseletével vagy hasonlóan képzett személlyel kell kicseréltetni. Biztonsági előírások A rögzítést nem szabad ragasztókkal elvégezni, mivel ezek nem tekinthetők megbízható rögzítési módnak. A készüléket 8 év fölötti gyerekek és korlátozott zikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak akkor használhatják, ha a biztonságukért felelős személy biztosítja számukra a felügyeletet, vagy elmagyarázza nekik az eszköz biztonságos használatát és a használat lehetséges veszélyeit. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyerekek csak felügyelettel végezhetik. A készüléket és annak vezetékeit tartsa távol a 8 évesnél atalabb gyermekektől. Használat során a készülék felforrósodik. Ezért ne érjen a sütő belsejében található fűtőelemekhez. FIGYELEM: A hozzáférhető alkatrészek a használat során felforrósodhatnak. Ezért kisgyermekek nem tartózkodhatnak a készülék közelében. Ne használjon durva súrolókat vagy éles fémkaparókat a sütő ajtóüvegének tisztításához, mert ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3 2022-03-29 오후 2:09:362022-03-29 오후 2:09:364 Magyar Biztonsági előírások Biztonsági előírásokBiztonsági előírásokBiztonsági előírások Ha a készülék rendelkezik tisztítási funkcióval, tisztítás előtt el kell távolítani a kifolyt folyadékot, a gőztisztítás, illetve öntisztítás idejére pedig semmilyen eszköz nem maradhat a sütőben. A tisztítási funkció a készülék típusától függ. Ha a készülék rendelkezik tisztító funkcióval, a tisztítási folyamat során a sütő felülete jobban felmelegedhet, mint általában, ezért a gyerekeket ne engedje a sütő közelébe. Hőbomlásos (pirolitikus) tisztítási eljárást használó készülékek esetében gyelembe kell venni, hogy egyes állatok, különösképpen a madarak érzékenyek lehetnek a hőbomlásos tisztítási eljárás során keletkező gázokra és helyi hőmérséklet-ingadozásokra, így amíg tart az eljárás, tartsa őket egy megfelelően szellőző helyen. A hőbomlásos tisztítási eljárás során és utána gondoskodjon a helyiség szellőzéséről. A tisztítási funkció a készülék típusától függ. Csak az adott sütőhöz ajánlott hőmérsékletpróbát végezze el. (Csak húspróba funkcióval rendelkező típus esetében) Gőztisztítóval nem tisztítható. FIGYELEM: Az izzócserét megelőzően– az áramütés elkerülése érdekében– a készüléket ki kell kapcsolni. A túlmelegedést elkerülendő a készülék nem szerelhető díszajtó mögé. FIGYELEM: A készülék és annak hozzáférhető részei használat közben felforrósodnak. Ezért ne érjen a fűtőelemekhez. 8 év alatti gyerekek felügyelet nélkül ne tartózkodjanak a sütő közelében. VIGYÁZAT: A sütési folyamatot felügyelni kell. A rövid ideig tartó sütési folyamatot folyamatosan felügyelje. Az ajtó vagy a külső felület a berendezés működése közben felforrósodhat. A hozzáférhető felületek a berendezés működése közben felforrósodhatnak. A felületek hajlamosak felmelegedni a használat során. Úgy helyezze be sütőrácsot, hogy a kiálló részek (a két oldalon található ütközők) előre nézzenek, így a sütőrács nagy adagok esetén is megtartja a megfelelő helyzetet. VIGYÁZAT! A szállítás során megsérült sütőt tilos a hálózatra csatlakoztatni. A készüléket kizárólag megfelelő szakképzettséggel rendelkező villanyszerelő csatlakoztathatja az elektromos hálózatra. Hibás vagy sérült készüléket ne próbáljon meg használatba venni. A készülék javítását kizárólag villanyszerelő szakember végezheti. A nem megfelelő javítás jelentős kockázattal jár a készülék használója és mások számára. A sütő javításával kapcsolatban forduljon SAMSUNG szervizközponthoz vagy a készülék forgalmazójához. Az elektromos vezetékek és kábelek nem érhetnek hozzá a sütőhöz. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4 2022-03-29 오후 2:09:362022-03-29 오후 2:09:36Magyar 5 Biztonsági előírások A gyümölcslevek eltávolíthatatlan foltot hagynak a sütő felületén. Nagy nedvességtartalmú sütemények készítéséhez használjon mély tepsit. Ne hagyja az elkészült ételt a nyitott sütőajtón. Az ajtó kinyitása vagy becsukása közben ne tartózkodjanak gyerekek a közelben, mert az ajtó megütheti őket vagy becsípheti az ujjukat. Az ajtóra nem szabad rálépni, ráülni vagy nehéz tárgyakat helyezni. Az ajtó kinyitásakor ne fejtsen ki a szükségesnél nagyobb erőt. FIGYELEM: A sütés befejezését követően se áramtalanítsa a készüléket. FIGYELEM: Sütés közben ne hagyja nyitva a sütő ajtaját. A sütőt engedélyezett áramkör-megszakítóval vagy biztosítékkal kell a hálózatra csatlakoztatni. Tilos több csatlakozóadapter vagy hosszabbítókábel használata. A készülék javításakor vagy tisztításakor meg kell szüntetni a készülék tápellátását. Körültekintően járjon el, ha elektromos berendezéseket csatlakoztat a sütő közelében levő aljzatokba. Párolás vagy gőzölés funkcióval rendelkező készülékek esetében ne használja a készüléket, ha a vízcső meghibásodott. (Csak párolás vagy gőzölés funkcióval rendelkező típusok esetében) Ha a vízcső megrepedt vagy eltört, ne használja a készüléket, és lépjen kapcsolatba a legközelebbi szervizközponttal. (Csak párolás vagy gőzölés funkcióval rendelkező típusok esetében) A sütőt kizárólag ételek otthoni elkészítéséhez tervezték. Használat közben a sütő belseje annyira felforrósodik, hogy égési sérülést okozhat. Tilos megérinteni a sütő fűtőelemeit vagy a készülék belsejét, míg azok ki nem hűltek. A sütőben tilos tűzveszélyes anyagokat tárolni. A sütő felülete felforrósodik, ha hosszabb ideig magas hőmérsékleten használja. Sütéskor ügyeljen arra, hogy az ajtó kinyitásakor hirtelen forró levegő és gőz csaphat ki a sütőből. Alkoholtartalmú ételek készítésekor előfordulhat, hogy az alkohol a magas hőmérséklet következtében elpárolog, a gőz pedig a sütő forró részeivel érintkezve lángra kaphat. Saját biztonsága érdekében ne használjon nagynyomású vízsugaras tisztítót vagy gőztisztítót. A gyermekek tartózkodjanak biztonságos távolságban a működő sütőtől. Mélyhűtött élelmiszereket (pl. pizzát) a sütőrácson süssön. A sütőtálca a nagy hőmérséklet- különbségek következtében eldeformálódhat. Tilos vizet önteni a forró sütőbe. Ez a zománcfelület sérülését okozhatja. Sütés közben a sütő ajtaja legyen zárva. Ne bélelje ki a sütő alját alufóliával, és ne helyezzen rá sütőtálcát vagy sütőformát. Az alufólia nem engedi át a hőt, ami a zománcfelület károsodását és nem megfelelő sütést eredményezhet. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5 2022-03-29 오후 2:09:362022-03-29 오후 2:09:366 Magyar Üzembe helyezés Üzembe helyezésBiztonsági előírások A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai) (A szelektív gyűjtő rendszerekkel rendelkező országokban használható) Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából. Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni. További információkért a Samsung környezetvédelmi kötelezettségvállalásairól és termékspecikus szabályozási kötelezettségeiről, pl. REACH, WEEE, Telepek, keresse fel a következő oldalt : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ Automatikus energiatakarékos funkció Világítás : Sütés közben a ‚sütővilágítás’ gomb megnyomásával kikapcsolhatja a sütő világítását. Energiatakarékossági okokból a sütő világítása a program elindítása után néhány perccel kikapcsol. Üzembe helyezés Felkészülés a sütő beszerelésére Csillagfejű csavarhúzó Fúró Hálózati csatlakozás

L N 01 BARNA vagy FEKETE 02 KÉK vagy FEHÉR 03 SÁRGA és ZÖLD Csatlakoztassa a sütőt egy elektromos aljzathoz. Amennyiben a megengedhető áramerősség- korlátozások miatt nem elérhető a dugós aljzat, többpólusú szakaszolókapcsolót (legalább 3 mm-es rasztertávolsággal) kell alkalmazni a biztonsági előírásoknak való megfelelés érdekében. Megfelelő hosszúságú, a H05 RR-F vagy H05 VV-F előírásnak megfelelő, legalább 1,5

keresztmetszetű tápkábelt használjon. Névleges áramerősség (A) Minimális keresztmetszeti terület 10 < A ≤ 16 1,5 mm

Ellenőrizze a teljesítményre vonatkozó műszaki adatokat a sütőre ragasztott címkén. Egy csavarhúzó segítségével nyissa ki a sütő hátsó burkolatát, és távolítsa el a kábelbilincs csavarjait. Csatlakoztassa a tápvezetékeket a csatlakozó megfelelő érintkezőihez. A ( ) kapocspont földelésre szolgál. Először a sárga és zöld vezetékeket (földelés) csatlakoztassa, ezek a többi vezetéknél hosszabbak. Ha dugós aljzatot használ, a dugónak a sütő beszerelését követően is hozzáférhetőnek kell lennie. A Samsung nem vállal felelősséget a hiányzó vagy hibás földelés miatt bekövetkező balesetekért. FIGYELEM! Ne lépjen rá és ne csavarja meg a vezetékeket beszerelés közben, és tartsa őket távol a sütő hőt kibocsátó részeitől. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6 2022-03-29 오후 2:09:362022-03-29 오후 2:09:36Magyar 7 Üzembe helyezés Szekrénybe való beszerelés A sütő csak akkor építhető be beépített szekrénybe, ha a szekrény műanyag felületei és ragasztóanyagai 90 °C-ig hőállóak. A Samsung nem vállal felelősséget a sütő hőkibocsátása által a konyhaszekrényben okozott károkért. Gondoskodjon a sütő megfelelő szellőzéséről. A szellőzéshez hagyjon egy kb. 50 mm-es hézagot a szekrény alsó polca és a tartófal között. Ha a sütőt főzőlap alá szereli be, kövesse a főzőlap beszerelési utasításait. A beépítéshez szükséges méretek

Beépített szekrény (mm) A Min. 550 B Min. 560 C Min. 50 D Min. 590 – Max. 600 E Min. 460 x Min. 50 MEGJEGYZÉS A beépített szekrényt a hő kivezetése és a levegő keringetése érdekében szellőzőnyílásokkal (E) kell ellátni.

Mosogató alatti szekrény (mm) A Min. 550 B Min. 560 C Min. 600 D Min. 460 x Min. 50 MEGJEGYZÉS

• A beépített szekrényt a hő kivezetése és a levegő keringetése érdekében szellőzőnyílásokkal (D) kell ellátni.

• A legkisebb szükséges magasság (C) a sütő különálló beépítéséhez szükséges. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7 2022-03-29 오후 2:09:372022-03-29 오후 2:09:378 Magyar Üzembe helyezés Üzembe helyezésÜzembe helyezésÜzembe helyezés Beépítés főzőlappal együtt Ha a sütő fölé főzőlap kerül, a beépítési helyigényt illetően olvassa el a főzőlap beszerelési utasítását

Gondoskodjon arról, hogy a sütő és a szekrény minden oldala között legalább 5 mm-es rés (A) maradjon.

Az ajtó zavartalan nyitása és becsukása érdekében hagyjon legalább 3 mm-es rést (B). Helyezze be a sütőt a szekrénybe, és 2 csavar segítségével szilárdan rögzítse a sütőt mindkét oldalon. A beszerelés befejezését követően távolítsa el a védőfóliát, szalagokat és egyéb csomagolóanyagokat, majd vegye ki a mellékelt tartozékokat a sütő belsejéből. A sütő szekrényből való kiszereléséhez először válassza le a sütő áramellátását, majd távolítsa el a 2 csavart a sütő mindkét oldalán. FIGYELEM! A sütő normál működéséhez megfelelő szellőzésre van szükség. Semmilyen körülmények között ne akadályozza a szellőzőnyílásokat. MEGJEGYZÉS A sütő tényleges megjelenése típusonként eltérő lehet. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8 2022-03-29 오후 2:09:372022-03-29 오후 2:09:37Magyar 9 Karbantartás Katalitikus zománcfelület (csak a vonatkozó típusok) Az eltávolítható alkatrészeket sötétszürke katalitikus zománcbevonattal látták el. Felületükre a légkeverés során keringő levegő által szállított olaj és zsiradék rakódhat le. Azonban ezek a szennyeződések a sütő 200 °C-os vagy annál magasabb hőmérsékletén elégnek.

1. Vegye ki a tartozékokat a sütőből.

2. Tisztítsa meg a sütő belsejét.

3. Válassza ki a légkeveréses módot maximális hőmérséklettel, és járassa a sütőt egy órán át.

Ajtó A sütő ajtaját csak tisztítási célból távolítsa el. Az ajtó tisztításhoz történő eltávolításához kövesse az alábbi utasításokat. FIGYELEM! A sütő ajtaja nehéz.

1. Nyissa ki az ajtót, és pattintsa ki teljesen

mindkét ajtóbeakasztót.

2. Csukja be az ajtót kb. 70°-ra. Fogja meg két

kézzel a sütő ajtaját az oldalainál, majd emelje fel és húzza felfelé, amíg el nem távolítja a zsanérokat.

3. Tisztítsa meg az ajtót szappanos vízzel és

tiszta kendővel. Karbantartás Tisztítás A könnyebb tisztítás érdekében rendszeresen tisztítsa meg a sütőt. FIGYELEM!

• Várja meg, míg a sütő és tartozékai kihűlnek, és csak azt követően lásson hozzá a tisztításhoz.

• Ne használjon agresszív tisztítószereket, kemény kefét, (fém) súrolópárnát, kést vagy más maró hatású anyagokat. A sütő belseje

• A sütő belsejének megtisztításához használjon tiszta kendőt, enyhe tisztítószert vagy meleg, szappanos vizet.

• Az ajtó tömítését ne tisztítsa meg kézzel.

• A zománcfelület sérülésének elkerülése érdekében csak normál sütőtisztítókat használjon.

• Makacs foltok eltávolításához használjon speciális sütőtisztítót.

• Amint a sütőtér hőmérséklete a kezdeti időszakban emelkedik, előfordulhat, hogy az ajtó belső üvegén foltok jelennek meg. Ebben az esetben kapcsolja ki a sütőt, és várja meg, amíg kihűl. Ezután törölje le a belső üveget konyhai törlőpapírral vagy semleges tisztítószerrel. A sütő külseje A sütő külsejének, így ajtajának, fogantyújának és kijelzőjének tisztításához használjon tiszta kendőt, enyhe mosogatószeres vagy szappanos meleg vizet, szárításához pedig konyhai törlőkendőt vagy száraz ruhát. A sütőből kiáramló forró levegő következtében a zsír és a piszok könnyen lerakódhat a fogantyúk és gombok környékén, ezért azt javasoljuk, hogy minden használat után tisztítsa meg azokat. Tartozékok A tartozékokat minden használat után mossa le, és törölje szárazra konyharuhával. A makacs szennyeződések eltávolításához a használt tartozékokat a mosás előtt áztassa 30 percig meleg, szappanos vízben. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9 2022-03-29 오후 2:09:372022-03-29 오후 2:09:3710 Magyar Karbantartás Karbantartás

4. Távolítsa el a második lapot az ajtóról a nyíl

5. Távolítsa el a harmadik lapot az ajtóról a nyíl

6. Tisztítsa meg az üveget szappanos vízzel és

01 1. tartókapocs 02 2. tartókapocs 03 3. tartókapocs

7. Ha elkészült, helyezze vissza a lapokat az

• Tekintse meg az ábrát, és azonosítsa a zsanérokat. Helyezze be a 3. lapot az

1. tartókapocs alá, a 2. lapot az 1. és 2.

tartókapocs közé, az 1. lapot pedig a 3. tartókapocsba, ebben a sorrendben. Győződjön meg arról, hogy a lapok nyomtatott oldala befelé van helyezve. VIGYÁZAT! A lap megfelelő oldalának azonosításához keresse meg a „PYRO” jelzést az egyes lapok sarkán. Helyes irány: PYRO-

4. Ha elkészült, az ajtó visszaszereléséhez

kövesse a fenti 1–2. lépést fordított sorrendben. Győződjön meg arról, hogy a beakasztók mindkét oldalon csuklósan vannak rögzítve. Ajtóüveg Típustól függően a sütőajtón három-négy réteg egymáshoz illesztett üveglap található. Az ajtóüveget csak tisztítási célból távolítsa el. Az ajtóüveg tisztításhoz történő eltávolításához kövesse az alábbi utasításokat.

1. Egy csavarhúzó segítségével távolítsa el a

csavarokat a bal és jobb oldalról.

2. Távolítsa el a burkolatokat a nyíl irányában.

3. Távolítsa el az első lapot az ajtóról.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10 2022-03-29 오후 2:09:382022-03-29 오후 2:09:38Magyar 11 Karbantartás Oldalsó vezetősínek (csak egyes típusok esetén)

1. Nyomja meg a bal oldali vezetősín felső végét,

és engedje le hozzávetőlegesen 45º-kal.

2. Húzza meg és távolítsa el a bal oldali

vezetősín alsó végét.

3. Távolítsa el hasonló módon a jobb oldali

4. Tisztítsa meg mindkét vezetősínt.

5. Ha elkészült, a vezetősínek visszaszereléséhez

kövesse a fenti 1–2. lépést fordított sorrendben. MEGJEGYZÉS A sütő akkor is használható, ha a vezetősínek és a rácsok nincsenek a helyükön.

8. A lap 2 behelyezése után nyomja le az

üvegkapcsokat, és ellenőrizze, hogy megfelelően rögzítik-e az üveglapot.

9. A burkolatok visszaszereléséhez kövesse a

fenti 1–2. lépést fordított sorrendben. FIGYELEM! A hőszivárgás elkerülése érdekében ügyeljen arra, hogy megfelelően helyezze vissza az üveglapokat. Dupla ajtóüveg (csak egyes típusok esetén)

1. Facsarja ki alaposan a kendőt.

2. Helyezzen egy törülközőt az ajtó alá.

3. Tisztítsa meg az ajtót.

4. Vigyen fel tisztítószert a kendőre, és tisztítsa

5. Törölje át a száraz kendővel a nedvességet és

a buborékokat. VIGYÁZAT! A tisztításhoz ne vegye le az ajtót. Vízgyűjtő

01 Vízgyűjtő A vízgyűjtő nem csak a sütéskor keletkező felesleges nedvességet gyűjti, hanem az ételmaradványokat is. A vízgyűjtő nem vehető ki. Sütés után, ha a sütő már kihűlt, törölje ki a vizet a vízgyűjtőből. FIGYELEM! Ha a vízgyűjtőből víz szivárog, forduljon a Samsung helyi szervizközpontjához. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11 2022-03-29 오후 2:09:382022-03-29 오후 2:09:3812 Magyar A sütő funkciói A sütő funkciói A sütő funkciói Sütő

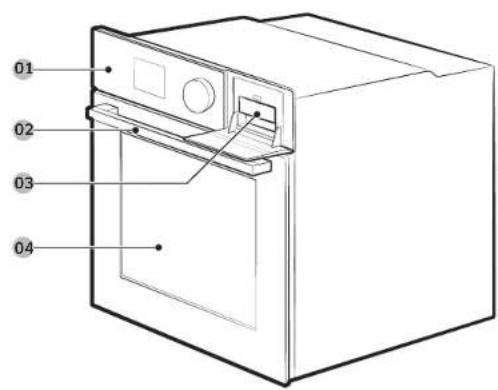

01 Kezelőpanel 02 Ajtófogantyú 03 Víztartály (*) 04 Ajtó MEGJEGYZÉS Modelltől függően ez a sütő két típusú lehet: egy irányba nyíló ajtós vagy két irányba nyíló ajtós. Csere Izzók

1. Az óramutató járásával ellentétes irányba

forgatva szerelje le az üvegbúrát.

2. Cserélje ki az izzót.

3. Tisztítsa meg az üvegbúrát.

4. Ha elkészült, az üvegbúra visszaszereléséhez

kövesse a fenti 1. lépést fordított sorrendben. FIGYELEM!

• Az izzó cseréje előtt kapcsolja ki a sütőt, és húzza ki a tápkábelt.

• Csak 25–40 W-os/220–240 V-os, 300 °C-ig hőálló izzót használjon. Jóváhagyott izzókat a Samsung helyi szervizközpontjában szerezhet be.

• A halogénizzókat mindig száraz ruhával fogja meg. Ez megakadályozza, hogy ujjlenyomat vagy verejték kerüljön az izzóra, ami megrövidítené annak élettartamát. Oldalsó sütővilágítás

1. Tartsa meg egy kézzel az oldalsó sütővilágítás

burkolatának alsó végét, majd egy lapos és éles eszközzel (pl. konyhai kés) távolítsa el a burkolatot az ábrán látható módon.

2. Cserélje ki az oldalsó sütővilágítást.

3. Szerelje vissza a világítás burkolatát.

01 Bekapcsolás 02 Képernyő 03 Felső / Alsó sütőtér választó 04 Indítás / Leállítás 05 Sütési idő 06 Világítás 07 Intelligens vezérlés 08 Opciók 09 Vissza 10 Forgatógomb Tartozékok Sütőrács Sütőrácsbetét * Tepsi * Univerzális tepsi * Extra mély tepsi * Osztó Húshőmérő * 2 csavar (M4 L25) Gőztartály * Gőztálca * Forrólevegős fritőz tálca * MEGJEGYZÉS

• A csillaggal (*) jelölt tartozékok elérhetősége a sütő típusától függ.

• Ne használja az osztót más célra, mint a rekesz két sütőtérre való felosztására. Ne használja az osztót polcként. A sütő használata Rugalmas ajtó (csak egyes típusok esetén) Ez a sütő egyedi, középen zsanéros rugalmas ajtóval rendelkezik, így csak a felső felét kell kinyitnia a felső zóna eléréséhez. Ha a Kettős sütés funkciót használja, sokkal könnyebben és nagyobb energiahatékonysággal érheti el a felső sütőteret. A felső ajtó használata

1. Nyomja le teljesen a fogantyúkart.

2. Húzza meg a fogantyút.

3. Ez csak a felső ajtót nyitja ki, az ábrán látható

módon. A teljes ajtó használata

1. Fogja meg a fogantyú karmentes részét, és

2. Ez a teljes ajtót kinyitja, az ábrán látható

módon. VIGYÁZAT! A teljes ajtó kinyitásakor ügyeljen arra, hogy a fogantyú karmentes részét ragadja meg. Ha a kart félig lenyomja az ajtó kinyitásakor, a felső ajtó kinyílhat, ami testi sérülést okozhat. MEGJEGYZÉS

• Ne tegyen nehéz tárgyakat a felső ajtóra, és ne fejtsen ki rá túlzott erőt.

• Ne engedje, hogy a gyermekek játsszanak a felső ajtóval, vagy a felső ajtón. Wi-Fi / Saját minták

1. Érintse meg és tartsa lenyomva 3 másodpercig a elemet a Rendszerbeállítások menübe

2. Válassza ki a kívánt menüt a Forgatógombbal, majd nyomja meg a Forgatógombot.

3. Forgassa el a Forgatógombot a Be vagy Ki kiválasztásához.

4. Nyomja meg a Forgatógombot a módosítások mentéséhez.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13 2022-03-29 오후 2:09:392022-03-29 오후 2:09:3914 Magyar A sütő használata Air Sous Vide (csak egyes típusok esetén) Az Air Sous Vide üzemmód alacsony hőmérsékletű meleg levegőt használ a Sous Vide mód megvalósításához gőz vagy víztartály nélkül. Ebben az üzemmódban a sütő állandóan alacsony hőmérsékletet tart a sütőtérben, és olyan ételeket készít, amelyek megőrzik eredeti illatukat és tápanyagaikat, miközben gazdag ízt és lágy textúrát kínálnak.

1. Tegye az élelmiszert egy tiszta

vákuumzacskóba, és zárja le. Ezután helyezze be az ételt a sütő 3. rácshelyzetébe.

2. Válassza ki az Air Sous Vide

3. A Forgatógomb használatával módosíthatja

az alapértelmezett hőmérsékletet. Adja meg az étel javasolt hőmérsékletét az ajánlott sütési útmutató szerint. Az alapértelmezett hőmérséklet 60 °C. (1 °C értékkel módosíthatja a hőmérsékletet)

4. Nyomja meg a Forgatógombot, és állítsa be a

gombra, vagy nyomja meg a Forgatógombot. MEGJEGYZÉS

• Csak friss és minőségi alapanyagokat használjon. Tiszta körülmények között vágja fel az alapanyagot, és tárolja hűtőben.

• Az összetevők mozgatásához és tárolásához használjon hőálló vákuumzacskókat.

• Soha ne használja fel újra a hőálló vákuumzacskókat.

• A sütési idő az étel vastagságától függ. Só vagy cukor hozzáadása lerövidítheti a sütési időt. Tanácsok

• Az eredeti íz megőrzése érdekében javasoljuk, hogy kevesebb fűszernövényt és fűszert használjon, mint a hagyományos receptekben.

• A húsok és a halak íze jobb lesz, ha a pirítást követen azonnal tálalják őket.

• Ha a sütés után nem tálalják fel azonnal őket, helyezze az ételt tartalmazó edényt jeges vízbe, és hűtse le teljesen. Ezután tárolja 5 °C alatt, hogy megőrizze az étel illatát és állagát.

• A csirkét mindenképpen ajánlott azonnal elfogyasztani a sütést követően. A sütő használata Forrólevegős fritőz (csak egyes típusok esetén) Ebben az üzemmódban nincs szükség előmelegítésre. Javasoljuk, hogy az osztóra helyezzen sütőpapírt vagy tálcát a lecsöpögő zsiradék felfogásához. A jobb sütési eredmény érdekében fordítsa át az ételt a folyamat közben.

1. Helyezze be az osztót, és helyezze a

sütőrácsot a 4. rácshelyzetbe.

2. Válassza ki a Forrólevegős fritőz módot a

3. A Forgatógomb használatával módosíthatja

az alapértelmezett hőmérsékletet. Adja meg az étel javasolt hőmérsékletét az ajánlott sütési útmutató szerint. Az alapértelmezett hőmérséklet 220 °C.

4. Válassza ki a Sütési idő lehetőséget, majd

nyomja meg a Forgatógombot a kívánt sütési idő beállításához.

5. Válassza az Indítás lehetőséget, és nyomja

meg a Forgatógombot.

6. Ha a sütés befejeződött, koppintson a KI

lehetőségre, és vegye ki az ételt. MEGJEGYZÉS

• Helyezzen sütőpapírt vagy tálcát a Forrólevegős fritőz tálca alá a lecsöpögő zsiradék felfogásához. Ez segít csökkenteni a lerakódást és a füstöt.

• A sütőpapír használata előtt ellenőrizze a sütőpapír megengedett maximális hőmérsékletét.

• A Forrólevegős fritőz funkció kettős felső sütőrácshoz tervezett. Helyezze be az osztót, és helyezze az ételt a 4. rácshelyzetbe a legjobb eredmény érdekében.

• Friss vagy házi készítésű ételek elkészítéséhez ossza szét az olajat egyenletesen egy nagyobb területen, így hatékonyabban teheti ropogóssá az ételt. FIGYELEM!

• Ha valamilyen sütési művelet folyamatban van az alsó sütőtérben, a Forrólevegős fritőz funkció nem érhető el a felső sütőtérben.

• Amikor a Forrólevegős fritőz funkció aktív a felső sütőtérben, az alsó sütőtér egyáltalán nem érhető el. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14 2022-03-29 오후 2:09:402022-03-29 오후 2:09:40Magyar 15 A sütő használata Természetes gőz (csak egyes típusok esetén) A természetes gőz funkcióval kívül ropogós, belül lágy kenyeret süthet. A legjobb eredmény elérése érdekében ajánlott előmelegíteni a sütőt.

1. Helyezze be a gőztálcát a rekesz aljára.

2. Töltse fel a tálcát 250 ml vízzel, de csak akkor,

amikor a sütő hideg.

3. Állítsa be a Légkeverés üzemmódot, és

válassza a Természetes gőz lehetőséget.

4. A Forgatógomb elforgatásával állítsa be a

hőmérsékletet és a sütési időt.

5. Az előmelegítés elindításához nyomja meg a

6. Tegye az ételt a sütő bármely rácsára, és

kezdje el a sütést. MEGJEGYZÉS

• Ne töltsön hozzá vizet sütés közben, vagy ha a sütő forró.

• Miután a sütő teljesen lehűl a Természetes gőz funkció használatát követően, használjon egy nedves kendőt a sütőtér áttörléséhez.

• A sütő huzamosabb ideig tartó használata után képződő vízkő eltávolításához használjon erre a célra szolgáló tisztítószerbe mártott puha kendőt. Sütés húshőmérővel (csak egyes típusok esetén) A húshőmérő a hús belső hőmérsékletét méri sütés közben. Amikor a hőmérséklet eléri a beállított hőmérsékletet, a sütő kikapcsol, és befejezi a sütést.

• Kizárólag a sütőhöz kapott húshőmérőt használja.

• Ha a húshőmérő be van dugva, a sütési időt nem lehet beállítani.

1. A funkció panelen koppintson a gombra a sütési mód és hőmérséklet kiválasztásához.

2. A húshőmérő hegyét szúrja bele a sütendő hús közepébe. Ügyeljen arra, hogy a

gumifogantyút ne nyomja bele a húsba.

3. Dugja be a hőmérő csatlakozóját a bal oldali falon lévő aljzatba. Ellenőrizze, hogy a hőmérő

csatlakozójának csatlakoztatását követően látja-e a húshőmérő behelyezését jelző ikont a kijelzőn.

4. A Forgatógomb elforgatásával állítsa be a hús maghőmérsékletét.

5. A sütés elindításához koppintson a

gombra. Amikor a hús belső hőmérséklete eléri a beállított hőmérsékletet, a sütő egy dallammal fejezi be a sütést. FIGYELEM!

• A károsodás megelőzése érdekében a húshőmérőt ne használja a nyárstartozékkal együtt.

• A sütés befejezésére a húshőmérő nagyon forróvá válik. Az égési sérülések megelőzése érdekében az étel kiemeléséhez használjon edényfogó kesztyűt. MEGJEGYZÉS A húshőmérő használata nem mindegyik sütési módban lehetséges. Ha nem megfelelő sütési móddal használja a húshőmérőt, villog az adott sütési mód ikonja. Ilyen esetben haladéktalanul távolítsa el a húshőmérőt. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15 2022-03-29 오후 2:09:402022-03-29 오후 2:09:4016 Magyar Hibaelhárítás és információkód A sütő használata Hibaelhárítás és információkód Hibaelhárítás Amennyiben probléma merül fel a sütővel kapcsolatban, először tekintse át az alábbi táblázatot, és próbálja ki a benne található javaslatokat. Ha egy probléma továbbra is fennáll, lépjen kapcsolatba a helyi Samsung szervizközponttal. Probléma Ok Teendő A gombok nem nyomhatók le teljesen. Idegen anyag került a gombok közé Távolítsa el az idegen anyagot, majd próbálja meg újra. Érintőgombos típusok esetén: nedvesség került a külső részre Távolítsa el a nedvességet, majd próbálja meg újra. Le van zárva a kezelőpanel Ellenőrizze, hogy le van-e zárva a kezelőpanel. Nem látható az idő. Nincs áramellátás Ellenőrizze, hogy van-e áramellátás. A sütő nem működik. Nincs áramellátás Ellenőrizze, hogy van-e áramellátás. A sütő működés közben leáll. A sütő nem csatlakozik a fali aljzatba Csatlakoztassa vissza az áramellátást. Az áramellátás lekapcsol a működés során. Túl sokáig tart a sütés A sütő hosszú ideig történő használatát követően hagyja lehűlni a sütőt. Nem működik a hűtőventilátor Ellenőrizze, hogy hallja-e a hűtőventilátor hangját. A sütőt nem megfelelően szellőző helyre építették be Tartsa be a termék beépítési utasításában leírt távolságokat. Több dugasz csatlakozik ugyanabba az aljzatba Használjon külön fali aljzatot. A sütő nincs áram alatt. Nincs áramellátás Ellenőrizze, hogy van-e áramellátás. A sütő külső része túlságosan forró a működés során. A sütőt nem megfelelően szellőző helyre építették be Tartsa be a termék beépítési utasításában leírt távolságokat. Az ajtó nem nyitható ki megfelelően. Ételmaradék ragadt az ajtó és a sütő beltere közé Tisztítsa meg alaposan a sütőt, majd nyissa ki ismét az ajtót. A belső világítás gyenge, vagy nem kapcsol be. A lámpa be-, majd kikapcsol A lámpa egy adott idő után az energiatakarékosság érdekében automatikusan kikapcsol. A sütővilágítás gombjával bármikor visszakapcsolhatja. Idegen anyag került a lámpára sütés közben Tisztítsa meg a sütő belsejét, majd ellenőrizze újra. Ráz a sütő. Nem megfelelő az áramellátás földelése Földelés nélküli aljzatot használ Ellenőrizze, hogy megfelelő-e az áramellátás földelése. Az automatikus sütési funkciók használata Normál sütés Sorsz. Étel Sorsz. Étel 1 Csőben sült burgonya 2 Csőben sült zöldség 3 Tésztafelfújt 4 Lasagne 5 Lecsó 6 Almás pite 7 Croissant-ok 8 Almás leveles tészta 9 Gyümölcskosárka-alap 10 Quiche Lorraine 11 Fehér cipó 12 Vegyes gabonából készül cipó 13 Zsemle 14 Gyümölcsös morzsasütemény 15 Pogácsa 16 Piskótatészta 17 Márványkuglóf 18 Holland négyszögletes sütemény 19 Csokoládés sütemények 20 Sült marhahátszín 21 Lassan sütött marhasült 22 Fűszeres báránysült 23 Csontos báránycomb 24 Roston sült ropogós sertés 25 Sertés oldalas 26 Csirke, egész 27 Csirke, mell 28 Csirke, comb 29 Kacsamell 30 Pisztránglé, sült 31 Pisztráng 32 Nyelvhal 33 Sült lazacszeletek/lé 34 Sült zöldségek 35 Sült burgonya (félbe vágva) 36 Fagyasztott hasábburgonya 37 Fagyasztott burgonyaszeletek 38 Fagyasztott pizza 39 Házi készítésű pizza 40 Tészta kelesztés Kettős sütési mód

Sorsz. Étel Sorsz. Étel 1 Csőben sült burgonya 2 Lasagne 3 Csirke, comb 4 Sült burgonya (félbe vágva) 5 Fagyasztott hasábburgonya

Sorsz. Étel Sorsz. Étel 1 Almás pite 2 Almás leveles tészta 3 Quiche Lorraine 4 Fagyasztott pizza 5 Házi készítésű pizza SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16 2022-03-29 오후 2:09:402022-03-29 오후 2:09:40Magyar 17 Hibaelhárítás és információkód Információkódok Ha a sütő nem működik, információkód jelenhet meg a kijelzőn. Tekintse át az alábbi táblázatot, és próbálja ki a benne található javaslatokat. Kód Jelentés Teendő C-d1 Az ajtózár hibája Kapcsolja ki a sütőt, majd indítsa újra. Ha a probléma továbbra is fennáll, kapcsoljon ki minden tápellátást legalább 30 másodpercig, majd csatlakoztassa vissza. Ha a hiba nem szűnik meg, forduljon a szervizközponthoz. C-20 Érzékelőhiba C-21 C-22 C-23 C-F1 Csak az EEPROM olvasása/írása közben történik C-70 Gőzzel kapcsolatos problémák C-72 C-F0 Nincs kommunikáció a fő NYÁK és az alárendelt NYÁK között C-F2 Kommunikációs hiba van az érintésvezérelt kezelőfelület, illetve a fő vagy az alárendelt mikroszámítógép között Kapcsolja ki a sütőt, majd indítsa újra. Ha a probléma továbbra is fennáll, kapcsoljon ki minden tápellátást legalább 30 másodpercig, majd csatlakoztassa vissza. Ha a hiba nem szűnik meg, forduljon a szervizközponthoz. C-d0 Gombhiba Ez abban az eseten következik be, ha a gombot hosszú ideig tartja lenyomva. Tisztítsa meg a gombot, és győződjön meg arról, hogy nincs víz rajta vagy körülötte. Kapcsolja ki a sütőt, majd próbálja meg újra. Ha egy probléma továbbra is fennáll, lépjen kapcsolatba a helyi Samsung szervizközponttal. -dC- Ha az osztót eltávolítja kettős sütés módban történő sütés közben. Ha az osztót behelyezi normál sütési módban történő sütés közben. Az osztót nem szabad eltávolítani a kettős sütés módban történő sütés közben. Kapcsolja ki a sütőt, majd indítsa újra. Ha a probléma továbbra is fennáll, kapcsoljon ki minden tápellátást legalább 30 másodpercig, majd csatlakoztassa vissza. Ha a hiba nem szűnik meg, forduljon a szervizközponthoz. S-01 Biztonsági kikapcsolás A sütő a megadott hőmérsékleten hosszabb ideig működött.

• 100 °C alatt – 16 óra

• 105 °C és 240 °C között – 8 óra

• 245 °C és Max. között – 4 óra Ez nem rendszerhiba. Kapcsolja ki a sütőt, és távolítsa el az ételt. Ezután próbálja meg újra normál módon. Probléma Ok Teendő Vízcsepegés tapasztalható. Az élelmiszertől függően víz vagy gőz jelenhet meg a sütőben. Ez nem jelenti a termék meghibásodását. Hagyja lehűlni a sütőt, majd törölje ki száraz törlőkendővel. Gőz áramlik ki az ajtón lévő egyik nyíláson. Víz marad a sütőben. A sütőben lévő világítás fényereje folyamatosan változik. A fényerő az áramellátás teljesítményének változásaitól függően változik. Az áramellátás sütés közbeni teljesítményváltozása nem hiba, ezért nincs oka aggodalomra. A sütés befejeződött, de a hűtőventilátor továbbra is forog. A ventilátor automatikusan forog egy bizonyos ideig, hogy kiszellőztesse a sütő belsejét. Ez nem jelenti a termék meghibásodását, nincs oka aggodalomra. A sütő nem melegít. Nyitva van az ajtó Csukja be az ajtót, és indítsa újra. A sütő kezelőgombjainak beállítása nem megfelelő Tekintse át a sütő kezelését bemutató fejezetet, és nullázza a sütőt. Ha az egyik biztosíték kiégett vagy az áramkör-megszakító működésbe lépett. Cserélje ki a biztosítékot, vagy állítsa vissza az áramkör-megszakítót. Ha ez többször is előfordul, hívjon villanyszerelőt. Füst látható a működés közben. A sütő első használata során A sütő első használata során füst áramolhat ki a sütőből. Ez nem jelent meghibásodást. A készülék 2–3 alkalommal történő használatát követően ennek meg kell szűnnie. Étel van a fűtőelemen Hagyja elegendő mértékben lehűlni a sütőt, majd távolítsa el az ételt a fűtőelemről. A sütő használatakor égett vagy műanyagszag érezhető. Nem hőálló műanyag vagy egyéb edényt használ Magas hőmérsékletnek ellenálló edényeket használjon. A sütő nem süt megfelelően. Gyakran kinyitják az ajtót sütés közben Ne nyitogassa a sütőajtót, kivéve, ha az ételt meg kell fordítani. Ha túl sokszor nyitja ki az ajtót, a belső hőmérséklet lecsökken, ami hatással lehet az elkészített étel minőségére. A hőbomlásos tisztítás alatt a sütő belseje meleg. Ennek az az oka, hogy a hőbomlásos tisztítás magas hőmérsékleten történik. Ez nem jelenti a termék meghibásodását, nincs oka aggodalomra. A hőbomlásos tisztítás alatt égett szag érezhető. A hőbomlásos tisztítás magas hőmérsékleten történik, így előfordulhat, hogy égett ételmaradék szaga érezhető. Ez nem jelenti a termék meghibásodását, nincs oka aggodalomra. A gőztisztítás nem működik. Ennek az az oka, hogy a hőmérséklet túl magas. Hagyja lehűlni a sütőt, majd ezután használja. A kettős sütés mód nem működik. Ha az osztó nincs megfelelően behelyezve Helyezze be az osztót megfelelően, majd próbálja meg újra. A normál sütés mód nem működik. Ha az osztó be van helyezve a sütőbe. Vegye ki az osztót, majd próbálja meg újra. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17 2022-03-29 오후 2:09:402022-03-29 오후 2:09:4018 Magyar Műszaki adatok Függelék Termékadatlap SAMSUNG SAMSUNG A modell megjelölése NV7B564****, NV7B565****, NV7B566****, NV7B567****, NV7B568****, NV7B564**C*, NV7B566**C*, NV7B568**C*, NV7B574****, NV7B575****, NV7B576****, NV7B577****, NV7B578**** Energiahatékonysági mutató sütőterenként (EEI cavity) 81,6 Energiatakarékossági osztály sütőterenként

A standard terhelésnek az elektromos sütő adott sütőterében egy üzemciklus során történő melegítéséhez szükséges energiafogyasztás (végső villamos energia) hagyományos üzemmódban, sütőterenként (EC electric cavity) 1,05 kWh/ciklus A standard terhelésnek az elektromos sütő adott sütőterében egy üzemciklus során történő melegítéséhez szükséges energiafogyasztás (végső villamos energia) légkeveréses üzemmódban, sütőterenként (EC electric cavity

0,71 kWh/ciklus A sütőterek száma 1 Hőforrás sütőterenként (villamos energia vagy gáz) villamos energia Térfogat sütőterenként (V) 76 l A sütő típusa Beépíthető rész A készülék tömege (M) NV7B564**** : 33,4kg NV7B565**** : 38,4kg NV7B566**** : 35,6kg NV7B567**** : 40,6kg NV7B568**** : 35,6kg NV7B564**C*: 35,4kg NV7B566**C*: 37,6kg NV7B568**C*: 37,6kg NV7B574**** : 36,9kg NV7B575**** : 40,9kg NV7B576**** : 39,1kg NV7B577**** : 43,1kg NV7B578**** : 39,1kg Az EN 60350-1 és EN 50564 szabvány, valamint a Bizottság 65/2014/EU és 66/2014/EU rendelete alapján, valamint az 1275/2008/EK rendelet alapján meghatározott 1275/2008. A SAMSUNG mindenkor termékei fejlesztésére törekszik. Ezért mind a tervezési jellemzők, mind a használati útmutatók előzetes gyelmeztetés nélkül megváltozhatnak. Csatlakozási feszültség 230–240 V

50 Hz Csatlakoztatott maximális terhelés teljesítménye 3650–3950 W Méret (szé. x ma. x mé.) Főegység 595 x 596 x 570 mm Beépíthető rész 560 x 579 x 549 mm Űrtartalom 76 liter

• Ez a termék <G> energiahatékonysági osztályba sorolt fényforrást tartalmaz. Műszaki adatok SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18 2022-03-29 오후 2:09:412022-03-29 오후 2:09:41Magyar 19 Függelék Nyílt forráskódú szoftverrel kapcsolatos közlemény A termékhez mellékelt szoftver nyílt forráskódú szoftvert tartalmaz. A http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 URL a termékhez kapcsolódó nyílt forráskódú licencinformációkhoz vezet. Teljes készenléti energiafogyasztás (W) (Az összes hálózati port „be” állapotban) 1,9 W Az energiagazdálkodás időtartama (perc) 20 perc Wi-Fi Készenléti üzemmód energiafogyasztása (W) 1,9 W Az energiagazdálkodás időtartama (perc) 20 perc Kikapcsolt mód Energiafogyasztás 0,5 W Az energiagazdálkodás időtartama (perc) 30 perc Energiatakarékossági tippek

• Sütés során a sütő ajtajának csukva kell maradnia, kivéve az étel átfordításakor. Sütés közben ne nyitogassa gyakran az ajtót, mert így fenntartható a sütő hőmérséklete, és energiát takaríthat meg.

• Előre tervezze meg a sütő használatának menetét, így elkerülhető a sütő kikapcsolása két étel sütése között, és kevesebb energia, valamint idő szükséges a sütő ismételt felmelegítéséhez.

• Ha a sütési idő 30 percnél hosszabb, a sütőt a sütés vége előtt 5-10 perccel kikapcsolva energiát takaríthat meg. A fennmaradó hő elegendő a sütés befejezéséhez.

• Amikor csak lehetséges, egyidejűleg több ételt süssön. MEGJEGYZÉS A Samsung ezennel kijelenti, hogy ez a rádiós berendezés megfelel a 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek. Az EU megfelelőségi nyilatkozat és az Egyesült Királyság megfelelőségi nyilatkozatának teljes szövege a következő internetes címen érhető el: A hivatalos megfelelőségi nyilatkozat a http:// www.samsung.com címen található. lépjen a Support (Támogatás) > Search Product Support (Terméktámogatás keresése menüpontra), és írja be a modell nevét. Frekvenciatartomány Adó teljesítménye (Max.) Wi-Fi 2412–2472 MHz 20 dBm Bluetooth 2402–2480 MHz 10 dBm SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19 2022-03-29 오후 2:09:412022-03-29 오후 2:09:41DG68-01412C-00 Olvassa be a QR-kódot*, vagy látogasson el a www.samsung.com webhelyre hasznos információkért.

• Az olvasót telepíteni kell az okostelefonra. Olvassa be ezt okostelefonjával. ORSZÁG HÍVJA A KÖVETKEZŐ SZÁMOT: VAGY LÁTOGASSON EL HONLAPUNKRA: AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
