MANUAL DE USUARIO NV7B5750TAK SAMSUNG

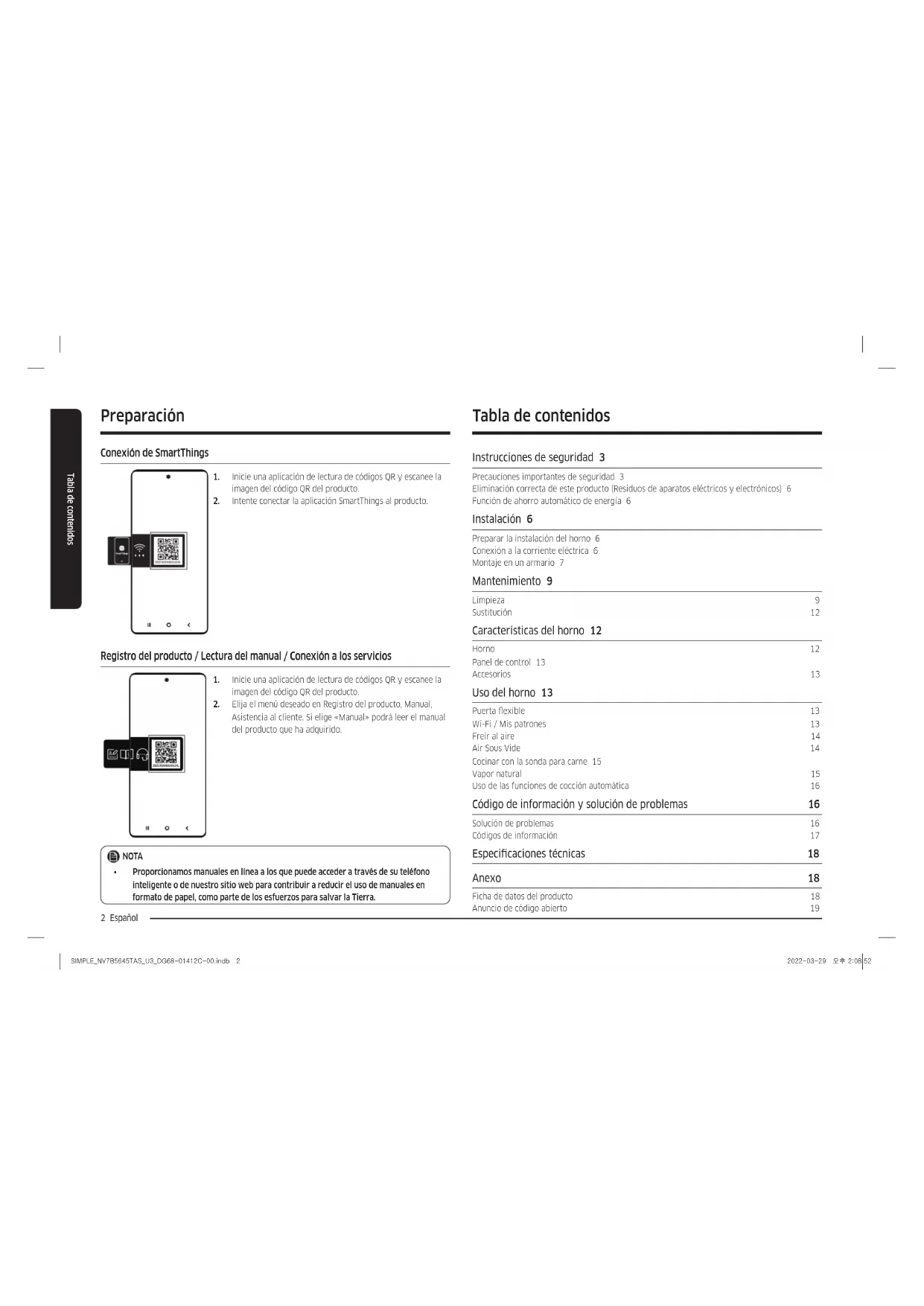

• Para consultar las instrucciones de uso del producto, consulte los manuales de usuario proporcionados como código QR o el sitio web de Samsung Electronics (https://www.samsung.com). Escanéelo con su teléfono inteligente. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 1 2022-03-29 오후 2:08:522022-03-29 오후 2:08:522 Español Tabla de contenidos Tabla de contenidos Tabla de contenidos Instrucciones de seguridad 3 Precauciones importantes de seguridad 3 Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) 6 Función de ahorro automático de energía 6 Instalación 6 Preparar la instalación del horno 6 Conexión a la corriente eléctrica 6 Montaje en un armario 7 Mantenimiento 9 Limpieza 9 Sustitución 12 Características del horno 12 Horno 12 Panel de control 13 Accesorios 13 Uso del horno 13 Puerta exible 13 Wi-Fi / Mis patrones 13 Freír al aire 14 Air Sous Vide 14 Cocinar con la sonda para carne 15 Vapor natural 15 Uso de las funciones de cocción automática 16 Código de información y solución de problemas 16 Solución de problemas 16 Códigos de información 17 Especicaciones técnicas 18 Anexo 18 Ficha de datos del producto 18 Anuncio de código abierto 19 Preparación Conexión de SmartThings

1. Inicie una aplicación de lectura de códigos QR y escanee la

imagen del código QR del producto.

2. Intente conectar la aplicación SmartThings al producto.

Registro del producto / Lectura del manual / Conexión a los servicios

1. Inicie una aplicación de lectura de códigos QR y escanee la

imagen del código QR del producto.

2. Elija el menú deseado en Registro del producto, Manual,

Asistencia al cliente. Si elige «Manual» podrá leer el manual del producto que ha adquirido. NOTA

• Proporcionamos manuales en línea a los que puede acceder a través de su teléfono inteligente o de nuestro sitio web para contribuir a reducir el uso de manuales en formato de papel, como parte de los esfuerzos para salvar la Tierra. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 2 2022-03-29 오후 2:08:522022-03-29 오후 2:08:52Español 3 Instrucciones de seguridad La instalación de este horno la debe realizar únicamente un técnico electricista autorizado. El instalador es el responsable de la conexión del electrodoméstico a la corriente eléctrica, de acuerdo con las recomendaciones de seguridad pertinentes.

PRECAUCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con discapacidades físicas, sensoriales o mentales, o faltas de experiencia y conocimientos, a menos que sean supervisadas o que hayan recibido instrucciones sobre el uso del electrodoméstico por parte de una persona responsable de su seguridad. Los niños deben estar supervisados para asegurarse de que no jueguen con el electrodoméstico. El medio de desconexión debe incorporarse en el cable jo de acuerdo con las normas de cableado. Tras la instalación, el electrodoméstico debe poder desconectarse de la fuente de alimentación. Para facilitar la desconexión, el enchufe debe estar accesible. También se puede montar un interruptor en el cable jo de acuerdo con las normas de cableado. Si el cable de alimentación está deteriorado, debe ser sustituido por el fabricante, su técnico de servicio o una persona igualmente cualicada a n de evitar incidentes. Instrucciones de seguridad El método de jación indicado no debe depender del uso de adhesivos, puesto que no se consideran un medio de jación able. Este electrodoméstico lo pueden utilizar niños mayores de 8 años y personas con discapacidades físicas, sensoriales o mentales, o faltas de experiencia y conocimientos, siempre que se les supervise o hayan recibido instrucciones sobre el uso seguro del electrodoméstico y comprendan los riesgos que conlleva. Los niños no deben jugar con el electrodoméstico. Los niños no deben limpiar ni hacer el mantenimiento del electrodoméstico sin vigilancia. Mantenga el electrodoméstico y el cable fuera del alcance de los niños menores de 8 años. El electrodoméstico se calienta durante su uso. Evite tocar las resistencias del interior del horno. ADVERTENCIA: Las partes accesibles pueden calentarse durante el uso. No deje que los niños se acerquen. No use limpiadores abrasivos ni útiles metálicos alados para limpiar la puerta de cristal del horno, ya que pueden rayar la supercie y producir una rotura del cristal. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 3 2022-03-29 오후 2:08:522022-03-29 오후 2:08:524 Español Instrucciones de seguridad Instrucciones de seguridadInstrucciones de seguridadInstrucciones de seguridad Si el electrodoméstico tiene la función de limpieza, se han de eliminar los derrames antes de la limpieza, y no se debe dejar ningún utensilio dentro del horno durante la limpieza con vapor o la autolimpieza. La función de limpieza depende del modelo. Si el electrodoméstico tiene la función de limpieza, durante las condiciones de limpieza las supercies pueden calentarse más de lo normal, por lo que se debe mantener a los niños alejados del horno. En el caso de los electrodomésticos con proceso de limpieza pirolítica, algunos animales, en particular los pájaros, pueden ser sensibles a los humos y a las uctuaciones locales de temperatura durante el proceso de limpieza pirolítica, y deben ser trasladados a una zona adecuada y bien ventilada durante este proceso. Ventile la estancia durante y después del proceso de pirólisis. La función de limpieza depende del modelo. Utilice solo la sonda térmica recomendada para este horno. (Solo modelos con sonda para carne) No utilice un limpiador a vapor. ADVERTENCIA: Cuando vaya a reemplazar la lámpara, desenchufe el electrodoméstico de la corriente eléctrica para evitar cualquier riesgo de descarga eléctrica. El electrodoméstico no debe instalarse detrás de una puerta decorativa para evitar que se caliente en exceso. ADVERTENCIA: El electrodoméstico y sus partes accesibles se calientan durante el uso. Evite tocar las resistencias. Los niños menores de 8 años deben permanecer alejados del horno a menos que estén vigilados continuamente. PRECAUCIÓN: El proceso de cocción requiere vigilancia. Un proceso de cocción corto debe supervisarse en todo momento. La puerta o la supercie exterior pueden calentarse cuando el electrodoméstico está en funcionamiento. La temperatura de las supercies accesibles puede ser elevada cuando el electrodoméstico está en funcionamiento. Las supercies pueden calentarse durante el uso. Inserte la rejilla en su posición con las partes que sobresalen (topes en ambos lados) hacia delante de manera que la rejilla soporte la posición de reposo para grandes cargas. PRECAUCIÓN Si el horno ha sufrido daños durante el transporte, no lo conecte. Solo un técnico electricista autorizado debe conectar el electrodoméstico a la corriente eléctrica. En el caso de que el horno estuviera dañado o no funcionara correctamente, no intente repararlo. Las reparaciones las debe realizar únicamente un técnico autorizado. Una reparación incorrecta puede suponer un peligro considerable para el usuario y para terceras personas. Si el horno necesita reparación, póngase en contacto con un centro de servicio técnico de SAMSUNG o con su distribuidor. Los cables y las regletas eléctricas nunca deben estar en contacto con el horno. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 4 2022-03-29 오후 2:08:522022-03-29 오후 2:08:52Español 5 Instrucciones de seguridad Los zumos de fruta dejan manchas que pueden ser permanentes en las supercies esmaltadas del horno. Cuando cocine pasteles muy esponjosos, utilice un molde hondo. No coloque los utensilios para hornear sobre la puerta del horno abierta. Mantenga a los niños apartados del horno cuando abra o cierre la puerta, ya que podrían tropezar con ella o pillarse los dedos. No pise, se apoye, se siente ni coloque artículos pesados en la puerta. No abra la puerta aplicando una fuerza innecesaria. ADVERTENCIA: No desconecte el horno de la corriente eléctrica aunque haya terminado el proceso de cocción. ADVERTENCIA: No deje la puerta abierta cuando el horno esté cocinando. El horno debe conectarse a la fuente de alimentación mediante un interruptor automático o un fusible homologados. No utilice nunca adaptadores de enchufes múltiples ni cables de extensión. El cable de alimentación del electrodoméstico debe desenchufarse antes de reparar o limpiar el horno. Tenga cuidado cuando conecte aparatos eléctricos en las tomas de corriente cercanas al horno. Si este electrodoméstico tiene la función de cocción al vapor, no lo haga funcionar si el cartucho de suministro de agua está dañado. (Solo modelos con función de vapor) Si el cartucho está agrietado o roto, no lo utilice y póngase en contacto con el centro de servicio técnico más cercano. (Solo modelos con función de vapor) Este horno ha sido diseñado para utilizarse solo en cocinas domésticas. Durante el funcionamiento, la supercie interior del horno está lo sucientemente caliente como para causar quemaduras. No toque las resistencias ni la supercie interior del horno hasta que se hayan enfriado. Jamás guarde materiales inamables dentro del horno. Las supercies del horno se calientan cuando el aparato funciona a altas temperaturas durante bastante tiempo. Cuando cocine, tenga cuidado al abrir la puerta del horno, ya que puede escaparse rápidamente aire caliente y vapor. Cuando prepare platos que contengan alcohol, piense que este puede evaporarse debido a las altas temperaturas y que el vapor puede incendiarse si entra en contacto con alguna parte caliente del horno. Para mayor seguridad, no utilice limpiadores de agua a alta presión ni de chorro de vapor. Mientras el horno está funcionando, procure que los niños permanezcan alejados de él. Los alimentos congelados, como las pizzas, deben cocinarse en la parrilla grande. Si usa la bandeja de hornear, esta puede deformarse debido a la gran variación de temperaturas. No vierta agua en la parte inferior del horno cuando esté caliente. Podría dañar la supercie esmaltada. Mientras que el horno esté en funcionamiento, la puerta debe permanecer cerrada. No forre la parte inferior del horno con papel de aluminio ni ponga en ella bandejas ni moldes de horno. El papel de aluminio obstruye el calor, lo que puede dañar las supercies esmaltadas e impedir buenos resultados en la cocción. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 5 2022-03-29 오후 2:08:522022-03-29 오후 2:08:526 Español Instalación InstalaciónInstrucciones de seguridad Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Se aplica en países con sistemas de recolección por separado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que, al nalizar su vida útil, ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos de forma responsable. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias especícas del producto, como REACH, WEEE o Baterías, visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ Función de ahorro automático de energía Luz: durante el proceso de cocción, puede apagar la lámpara del horno pulsando el botón “Luz del horno”. Para ahorrar energía, la iluminación del horno se apaga unos minutos después de que el programa de cocción haya comenzado. Instalación Preparar la instalación del horno Destornillador de estrella Taladro Conexión a la corriente eléctrica

L N 01 MARRÓN o NEGRO 02 AZUL o BLANCO 03 AMARILLO y VERDE Enchufe el horno a una toma de corriente eléctrica. Si no dispone de una toma de corriente de clavijas debido a limitaciones de corriente admisibles, utilice un interruptor seccionador de varios polos (con un espacio de al menos 3 mm entre ellos) para cumplir las normas de seguridad. Utilice un cable de alimentación con una longitud suciente que admita la especicación H05 RR-F o H05 VV-F, mín. 1,5

Corriente nominal (A) Área de sección transversal mínima 10 < A ≤ 16 1,5 mm

Compruebe las especicaciones de salida en la etiqueta jada al horno. Abra la cubierta posterior del horno con un destornillador y extraiga los tornillos de la brida del cable. A continuación, conecte los cables a los terminales de conexión correspondientes. El terminal ( ) está diseñado para la conexión a tierra. Primero conecte los cables amarillo y verde (conexión a tierra), que deben ser más largos que el resto. Si utiliza una toma de corriente de clavijas, el enchufe debe quedar accesible después de instalar el horno. Samsung no se hace responsable de los accidentes causados por una ausencia de conexión a tierra o una conexión a tierra incorrecta. ADVERTENCIA No pise ni retuerza los cables durante la instalación, y manténgalos alejados de las zonas del horno que emitan calor. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 6 2022-03-29 오후 2:08:532022-03-29 오후 2:08:53Español 7 Instalación Montaje en un armario Si se instala el horno en un armario empotrado, las supercies de plástico y las partes adhesivas del armario deben resistir una temperatura de 90 °C. Samsung no se hace responsable de los daños al mobiliario provocados por la emisión de calor del horno. El horno debe estar correctamente ventilado. A efectos de ventilación, deje un espacio de unos 50 mm entre la balda inferior del armario y la pared. Si instala el horno debajo de una vitrocerámica, siga las instrucciones de instalación de la vitrocerámica. Dimensiones necesarias para la instalación

Armario empotrado (mm) A Mín. 550 B Mín. 560 C Mín. 50 D Mín. 590 / Máx. 600 E Mín. 460 x Mín. 50 NOTA El armario empotrado debe disponer de conductos de ventilación (E) para ventilar el calor y permitir la circulación de aire.

Armario debajo del fregadero (mm) A Mín. 550 B Mín. 560 C Mín. 600 D Mín. 460 x Mín. 50 NOTA

• El armario empotrado debe disponer de conductos de ventilación (D) para ventilar el calor y permitir la circulación de aire.

• El requisito de altura mínima (C) es solo para la instalación del horno. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 7 2022-03-29 오후 2:08:532022-03-29 오후 2:08:538 Español Instalación InstalaciónInstalaciónInstalación Instalación con una placa de cocción Para instalar una placa de cocción sobre el horno, compruebe en la guía de instalación de la placa de cocción el espacio necesario para la instalación ( ). Montaje del horno

Asegúrese de dejar un espacio (A) de al menos 5 mm entre el horno y cada lado del armario.

Asegúrese de dejar al menos un espacio de 3 mm (B) para que la puerta abra y cierre sin dicultad. Encaje el horno en el armario y fíjelo con rmeza a ambos lados con 2 tornillos. Cuando haya nalizado la instalación, retire la protección de vinilo, la cinta y el resto de material de embalaje y saque los accesorios del interior del horno. Para retirar el horno del armario, primero desconecte el cable de alimentación del horno y, a continuación, quite los 2 tornillos de ambos lados del horno. ADVERTENCIA El horno necesita ventilación para un funcionamiento normal. En ningún caso bloquee los conductos de ventilación. NOTA El aspecto real del horno puede variar en función del modelo. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 8 2022-03-29 오후 2:08:532022-03-29 오후 2:08:53Español 9 Mantenimiento Supercie esmaltada catalítica (solo modelos aplicables) Las partes desmontables están recubiertas por una capa catalítica de esmalte gris. Pueden ensuciarse con el aceite y la grasa que salpica el aire circulante durante la cocción por convección. No obstante, esta suciedad se quema a temperaturas de horno de 200 °C o superiores.

1. Saque todos los accesorios del horno.

2. Limpie el interior del horno.

3. Seleccione el modo Convección a la máxima temperatura y active el ciclo durante una hora.

Puerta No retire la puerta del horno a menos que sea para limpiarla. Para retirar la puerta para su limpieza, siga estas instrucciones. ADVERTENCIA La puerta del horno pesa.

1. Abra la puerta y las palancas de ambas

2. Cierre la puerta unos 70°. Sostenga la puerta

del horno por los lados usando ambas manos, y levante y tire hacia arriba hasta quitar las bisagras.

3. Limpie la puerta con agua jabonosa y un paño

limpio. Mantenimiento Limpieza Para una limpieza más fácil, limpie el horno con regularidad. ADVERTENCIA

• Antes de proceder a la limpieza, compruebe que el horno y los accesorios estén fríos.

• No utilice productos de limpieza abrasivos, cepillos duros, estropajos, lanas de acero, cuchillos ni otros materiales abrasivos. Interior del horno

• Para limpiar el interior del horno, use un paño y un agente limpiador suave o agua jabonosa tibia.

• No limpie a mano el cierre de la puerta.

• Para evitar dañar la supercie esmaltada del horno, use solo limpiadores de horno corrientes.

• Para eliminar restos persistentes, use un limpiador de horno especial.

• A medida que aumenta la temperatura de la sala de cocción en un primer momento, puede encontrar algunas manchas en el cristal interior de la puerta. En este caso, apague el horno y espere a que se enfríe. A continuación, utilice papel de cocina o detergente neutro con un paño limpio para limpiar el cristal interior. Exterior del horno Para limpiar el exterior del horno, como la puerta, el tirador y la pantalla, utilice un paño limpio y un detergente limpiador suave o agua tibia con jabón, y séquelo con papel de cocina o un paño seco. Puede quedar grasa y suciedad, sobre todo alrededor del tirador, a causa del aire caliente procedente del interior. Se recomienda limpiar el tirador después de cada uso. Accesorios Lave los accesorios después de cada uso y séquelos con un paño de cocina. Para eliminar la suciedad persistente, sumerja los accesorios usados en agua tibia con jabón durante unos 30 minutos antes de lavarlos. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 9 2022-03-29 오후 2:08:542022-03-29 오후 2:08:5410 Español Mantenimiento Mantenimiento

4. Retire la segunda placa de la puerta en la

dirección de la echa.

5. Retire la tercera placa de la puerta en la

dirección de la echa.

6. Limpie el cristal con agua jabonosa y un paño

7. Cuando haya terminado, vuelva a insertar las

placas de la siguiente manera:

• Consulte la imagen y localice las bisagras. Introduzca la placa 3 por debajo del casquillo de soporte 1, la placa 2 entre los casquillos de soporte 1 y 2 y la placa 1 en el casquillo de soporte 3, en este orden. Asegúrese de que el lado impreso de las placas esté mirando hacia arriba. PRECAUCIÓN Para identicar el lado correcto de las placas, localice la marca “PYRO” en la esquina de todas ellas. Sentido correcto: PYRO-

4. Cuando haya terminado, siga los pasos 1 a

2 anteriores en el orden inverso para volver a instalar la puerta. Asegúrese de que las palancas estén acopladas en ambos lados. Puerta de cristal Dependiendo del modelo, la puerta del horno consta de 3-4 placas de vidrio colocadas una contra otra. No retire el cristal de la puerta a menos que sea para limpiarlo. Para retirar el cristal de la puerta para su limpieza, siga estas instrucciones.

1. Utilice un destornillador para retirar los

tornillos de los lados izquierdo y derecho.

2. Desmonte los revestimientos en las

direcciones indicadas por las echas

3. Retire la primera placa de la puerta.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 10 2022-03-29 오후 2:08:542022-03-29 오후 2:08:54Español 11 Mantenimiento Correderas laterales (solo modelos aplicables)

1. Presione la línea superior de la corredera

lateral izquierda, y bájela aproximadamente 45º.

2. Tire y retire la línea inferior del canal lateral

3. Retire la corredera lateral derecha de la misma

5. Cuando haya terminado, siga los pasos 1 a 2

anteriores en el orden inverso para volver a insertar las correderas laterales. NOTA El horno funciona aunque las guías laterales y las rejillas no estén colocadas en su lugar.

8. Tras introducir la placa 2, presione los

casquillos de vidrio y verique que sostengan correctamente la placa de vidrio.

9. Siga los pasos 1 y 2 anteriores en

orden inverso para volver a instalar los recubrimientos. ADVERTENCIA Para evitar fugas de calor, asegúrese de volver a colocar correctamente las placas de vidrio. Cristal de la puerta doble (solo modelos aplicables)

1. Ate un paño húmedo al palo.

2. Coloque el paño debajo de la puerta.

3. Limpie la puerta.

4. Aplique detergente al paño y vuelva a limpiar.

5. Limpie la humedad y las burbujas con un paño

seco. PRECAUCIÓN No desmonte la puerta para limpiarla. Colector de agua

01 Colector de agua El colector de agua recoge no solo la humedad sobrante de la cocción, sino también los residuos de alimentos. El colector de agua no se puede desmontar. Limpie el agua del colector de agua cuando el horno se enfríe después de un proceso de cocción. ADVERTENCIA Si detecta una fuga de agua del colector de agua, póngase en contacto con nosotros en un centro de servicio técnico local de Samsung. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 11 2022-03-29 오후 2:08:552022-03-29 오후 2:08:5512 Español Características del horno Características del horno Características del horno Horno

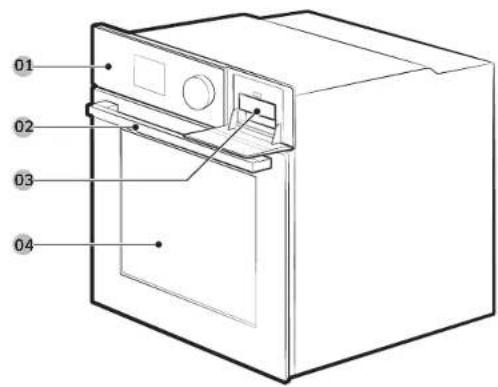

01 Panel de control 02 Tirador de la puerta 03 Depósito de agua (*) 04 Puerta NOTA Dependiendo del modelo, este horno se presenta en dos tipos: de una puerta y de dos puertas. Sustitución Bombillas

1. Retire el capuchón de cristal girándolo hacia

2. Sustituya la luz del horno.

3. Limpie el capuchón de cristal.

4. Cuando acabe, siga el paso 1 anterior en

orden inverso para volver a introducir el capuchón de cristal. ADVERTENCIA

• Antes de sustituir una bombilla, apague el horno y desenchufe el cable de alimentación.

• Utilice únicamente bombillas resistentes a temperaturas de 300 °C de 25-40 W/220-240 V. Puede comprar bombillas homologadas en un centro de servicio técnico de Samsung.

• Utilice siempre un paño seco cuando manipule bombillas halógenas. El objetivo es evitar que la bombilla se vea alterada por los dedos o el sudor, lo que podría reducir su ciclo de vida. Luz lateral del horno

1. Sujete el extremo inferior de la cubierta de la

luz lateral del horno con una mano y utilice una herramienta plana y alada, como un cuchillo de mesa, para retirar la cubierta como se muestra.

2. Sustituya la luz lateral del horno.

3. Vuelva a colocar la cubierta de la luz.

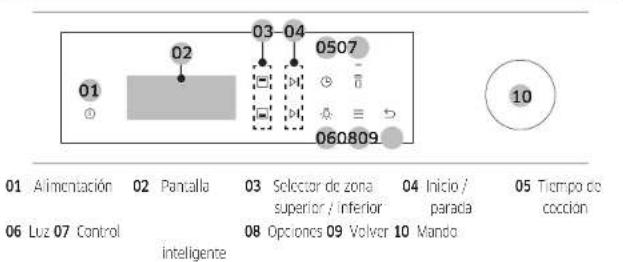

01 Alimentación 02 Pantalla 03 Selector de zona superior / inferior 04 Inicio / parada 05 Tiempo de cocción 06 Luz 07 Control inteligente 08 Opciones 09 Volver 10 Mando Accesorios Rejilla Accesorio de inserción de rejilla * Bandeja de hornear * Bandeja universal * Bandeja con profundidad adicional * Divisor Sonda para carne * 2 tornillos (M4 L25) Vaporera * Bandeja de vapor * Bandeja para freír al aire * NOTA

• La disponibilidad de los accesorios con un asterisco (*) depende del modelo del horno.

• No utilice el divisor para otro n que no sea el de dividir el compartimento en dos zonas de cocción. No utilice el divisor como balda. Uso del horno Puerta exible (solo modelos aplicables) Este horno tiene una exclusiva puerta exible que se abate en el centro, por lo que solo tiene que abrir la mitad superior para acceder a la zona superior. Cuando utilice la función de cocción dual, podrá acceder al espacio superior del horno con mucha más facilidad y con mayor eciencia energética. Cómo utilizar la puerta superior

3. Esto abrirá solamente la puerta superior como

se muestra. Cómo utilizar la puerta completa

1. Sostenga la parte del tirador que no tiene

palanca y luego tire.

2. Esto abrirá toda la puerta como se muestra.

PRECAUCIÓN Al abrir toda la puerta, asegúrese de sujetar el tirador por la parte sin palanca. Si se presiona la palanca mientras se está abriendo la puerta, la puerta superior puede abrirse, causando lesiones físicas. NOTA

• No coloque objetos pesados ni aplique una fuerza excesiva sobre la puerta superior.

• No deje que los niños jueguen con o sobre la puerta superior. Wi-Fi / Mis patrones

1. Mantenga pulsado durante 3 segundos para activar el menú Ajustes del sistema.

2. Seleccione el menú deseado con el Mando y pulse el Mando.

3. Gire el Mando para seleccionar Encendido o Apagado.

4. Pulse el Mando para guardar los cambios.

SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 13 2022-03-29 오후 2:08:562022-03-29 오후 2:08:5614 Español Uso del horno Air Sous Vide (solo modelos aplicables) El modo Air Sous Vide utiliza aire caliente a baja temperatura para implementar el modo Sous Vide sin vapor ni depósito de agua. En este modo, el horno mantiene unas temperaturas bajas constantes dentro de la cámara de cocción, cocinando los alimentos de modo que mantengan su aroma y nutrientes originales y además ofrezcan un sabor enriquecido y una textura tierna.

1. Coloque los alimentos en una bolsa de vacío

limpia y ciérrela. A continuación, coloque los alimentos en la posición 3 de la rejilla del horno.

2. Seleccione el modo Air Sous Vide

3. Utilice el Mando para modicar la

temperatura predeterminada. Introduzca la temperatura sugerida para sus alimentos como guía de cocina recomendada. La temperatura predeterminada es de 60 °C. (Puede modicar la temperatura en 1 °C)

4. Pulse el Mando y ajuste el tiempo de cocción.

o pulse el Mando. NOTA

• Utilice únicamente ingredientes frescos y de calidad. Límpielos bien y guárdelos refrigerados.

• Utilice bolsas de vacío resistentes al calor para trasladar y almacenar los ingredientes.

• No reutilice nunca las bolsas de vacío resistentes al calor.

• El tiempo de cocción depende del grosor de los alimentos. La adición de sal o azúcar puede acortar el tiempo de cocción. Consejos

• Para mantener el sabor original, se recomienda utilizar menos hierbas y especias que en las recetas habituales.

• La carne y el pescado ofrecen mejores sabores cuando se doran y se sirven.

• Si no se sirven inmediatamente después de cocinados, introduzca los alimentos en agua helada y enfríelos completamente. A continuación, guárdelos a menos de 5 °C para mantener el aroma y la textura de los alimentos.

• Excepcionalmente, el pollo se recomienda comerlo inmediatamente después de cocinado. Uso del horno Freír al aire (solo modelos aplicables) El precalentamiento no es necesario para este modo. Recomendamos colocar una bandeja de hornear en el divisor para recoger los posibles goteos. Para obtener mejores resultados de cocción, deles la vuelta a los alimentos durante el proceso.

1. Introduzca el divisor y coloque la bandeja con

la rejilla en la posición 4 de la rejilla.

2. Seleccione el modo Freír al aire con el Mando.

3. Utilice el Mando para modicar la

temperatura predeterminada. Introduzca la temperatura sugerida para sus alimentos como guía de cocina recomendada. La temperatura predeterminada es 220 °C.

4. Seleccione Tiempo de cocción y pulse el

Mando para ajustar el tiempo de cocción deseado.

5. Seleccione Iniciar y pulse el Mando.

6. Cuando nalice el cocinado, toque APAGADO

y saque los alimentos. NOTA

• Coloque una bandeja de hornear en la rejilla de debajo de la bandeja para freír al aire para recoger los posibles goteos. Así, habrá menos salpicaduras y humo.

• Antes de usar una bandeja de hornear, compruebe su temperatura máxima permitida.

• Freír al aire está diseñado para la rejilla de horno superior en modo dual. Introduzca el divisor en la posición 4 de la rejilla para obtener los mejores resultados.

• Para cocinar alimentos frescos o caseros, distribuya el aceite más uniformemente por un espacio mayor; es una forma más ecaz para que los alimentos estén más crujientes. ADVERTENCIA

• Si hay algún cocinado en curso en la zona inferior, Freír al aire no está disponible en la zona superior.

• Si Freír al aire está en curso en la zona superior, la zona inferior no está disponible en absoluto. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 14 2022-03-29 오후 2:08:562022-03-29 오후 2:08:56Español 15 Uso del horno Vapor natural (solo en los modelos aplicables) Con el vapor natural, puede hornear pan crujiente por fuera y húmedo por dentro. Recomendamos precalentar el horno para obtener los mejores resultados.

1. Inserte la bandeja de vapor en la parte

inferior del compartimento.

2. Llene la bandeja con 250 ml de agua solo

cuando el horno esté frío.

3. Congure el modo Convección y

seleccione Vapor natural .

4. Gire el Mando para ajustar la temperatura y el

5. Pulse el Mando para iniciar el

6. Introduzca los alimentos en el horno en

cualquier rejilla e inicie la cocción. NOTA

• No reponga el agua durante la cocción o cuando el horno esté caliente.

• Cuando el horno se enfríe completamente después de utilizar la función Vapor natural, utilice un paño húmedo para limpiar el fondo de la zona.

• Para eliminar el sarro de agua que se forma después de utilizar el horno durante un tiempo prolongado, utilice un paño suave con detergente especíco. Cocinar con la sonda para carne (solo modelos aplicables) La sonda para carne mide la temperatura interna de la carne mientras esta se cocina. Cuando la temperatura alcanza la temperatura deseada, el horno se detiene y naliza la cocción.

• Utilice únicamente la sonda para carne que viene con su horno.

• No se puede establecer el tiempo de cocción si la sonda para carne está conectada.

1. En el panel de funciones, toque para elegir un modo de cocción y una temperatura.

2. Introduzca la punta de la sonda en el centro de la carne a cocinar. Asegúrese de que no se ha

introducido el mango de goma.

3. Enchufe el conector de la sonda en la toma de pared del lado izquierdo. Asegúrese de ver el

indicador de sonda de carne insertada cuando el conector de la sonda esté conectado.

4. Gire el Mando para ajustar la temperatura interna de la carne.

para iniciar la cocción. El horno naliza la cocción con una melodía cuando la temperatura interna de la carne alcanza la temperatura establecida. ADVERTENCIA

• Para evitar daños, no utilice la sonda para carne con el accesorio de espetón.

• Cuando la cocción naliza, la sonda para carne está muy caliente. Para evitar quemaduras, utilice guantes de horno para sacar la comida. NOTA No todos los modos admiten el uso de la sonda para carne. Si utiliza la sonda para carne con modos que no la admiten, el indicador de modo actual parpadea. Cuando esto ocurra, retire la sonda para carne de inmediato. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 15 2022-03-29 오후 2:08:572022-03-29 오후 2:08:5716 Español Código de información y solución de problemas Uso del horno Código de información y solución de problemas Solución de problemas Si tiene algún problema con el horno, compruebe primero la tabla que se indica a continuación y pruebe las recomendaciones. Si el problema continúa, póngase en contacto con un centro de servicio técnico local de Samsung. Problema Causa Acción Los botones no se pueden pulsar correctamente. Si hay materia extraña entre los botones Retire la materia extraña y vuelva a intentarlo. Modelo táctil: si hay humedad en el exterior Elimine la humedad y vuelva a intentarlo. Si la función bloqueo está activada Compruebe si la función bloqueo está activada. No se ve el tiempo. Si no hay suministro de energía Compruebe si hay suministro de energía. El horno no funciona. Si no hay suministro de energía Compruebe si hay suministro de energía. El horno se para durante el funcionamiento. Si está desenchufado de la toma de corriente Vuelva a conectar el enchufe. El horno se apaga cuando está en funcionamiento. Si la cocción continua se prolonga en el tiempo Después de cocinar durante un largo tiempo, deje enfriar el horno. Si el ventilador no funciona Escuche si se oye el ruido del ventilador. Si el horno está instalado en un lugar sin buena ventilación Respete la distancia especicada en la guía de instalación del producto. Cuando está usando varios enchufes en la misma toma Utilice un solo enchufe. El horno no tiene corriente. Si no hay suministro de energía Compruebe si hay suministro de energía. El exterior del horno está muy caliente durante el funcionamiento. Si el horno está instalado en un lugar sin buena ventilación Respete la distancia especicada en la guía de instalación del producto. La puerta no se puede abrir correctamente. Si hay restos de alimentos atascados entre la puerta y el interior del producto Limpie bien el horno y abra la puerta de nuevo. La luz interior es tenue o no se enciende. Si la lámpara se enciende y luego se apaga La lámpara se apaga automáticamente tras un tiempo determinado para ahorrar energía. Puede encenderla de nuevo pulsando el botón de iluminación del horno. Si la lámpara se cubre de materia extraña durante la cocción Limpie el interior del horno y compruébelo. Se producen descargas eléctricas en el horno. Si la alimentación no está conectada a tierra correctamente Si está usando un enchufe sin conexión a tierra Compruebe si el suministro de energía está correctamente conectado a tierra. Uso de las funciones de cocción automática Cocción individual N.º Alimento N.º Alimento 1 Patatas gratinadas 2 Verduras gratinadas 3 Pasta al horno 4 Lasaña 5 Ratatouille 6 Pastel de manzana 7 Cruasanes 8 Pastel de hojaldre de manzana 9 Base de tarta de frutas 10 Quiche Lorraine 11 Pan de molde blanco 12 Pan de molde multicereales 13 Panecillo 14 Crumble de frutas 15 Scones 16 Bizcocho 17 Bizcocho mármol 18 Pastel especiado neerlandés 19 Brownies 20 Solomillo de ternera asado 21 Rosbif cocinado a baja temperatura 22 Chuletas de cordero asadas con hierbas 23 Pierna de cordero 24 Cerdo asado con corteza crujiente 25 Costillar de cerdo 26 Pollo, entero 27 Pollo, pechuga 28 Muslitos de pollo 29 Pato, pechuga 30 Filete de trucha, al horno 31 Trucha 32 Lenguado 33 Filete/lomo de salmón 34 Verduras asadas 35 Patatas asadas cortadas por la mitad 36 Bastones de patata congelados 37 Gajos de patata congelados 38 Pizza congelada 39 Pizza casera 40 Fermentación de la masa Cocción dual

N.º Alimento N.º Alimento 1 Patatas gratinadas 2 Lasaña 3 Muslitos de pollo 4 Patatas asadas cortadas por la mitad 5 Bastones de patata congelados

N.º Alimento N.º Alimento 1 Pastel de manzana 2 Pastel de hojaldre de manzana 3 Quiche Lorraine 4 Pizza congelada 5 Pizza casera SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 16 2022-03-29 오후 2:08:572022-03-29 오후 2:08:57Español 17 Código de información y solución de problemas Códigos de información Si el horno no funciona, es posible que vea un código de información en la pantalla. Compruebe la siguiente tabla y pruebe las recomendaciones. Código Signicado Acción C-d1 Fallos de funcionamiento del bloqueo de la puerta Apague el horno y vuelva a encenderlo. Si el problema continúa, apague todo durante 30 segundos o más y vuelva a conectarlo. Si el problema no se soluciona, póngase en contacto con un centro de servicio técnico. C-20 Fallos de funcionamiento del sensor C-21 C-22 C-23 C-F1 Solo ocurre durante la lectura/escritura de la EEPROM C-70 Problemas relacionados con el vapor C-72 C-F0 Si no hay comunicación entre la placa de circuito impreso principal y la secundaria C-F2 Ocurre cuando se mantiene un problema de comunicación entre el Touch IC <-> Micom principal o secundario Apague el horno y vuelva a encenderlo. Si el problema continúa, apague todo durante 30 segundos o más y vuelva a conectarlo. Si el problema no se soluciona, póngase en contacto con un centro de servicio técnico. C-d0 Problema de botón Ocurre cuando se mantiene pulsado un botón durante un periodo de tiempo. Limpie los botones y asegúrese de que no están mojados ni hay agua alrededor. Apague el horno e inténtelo de nuevo. Si el problema continúa, póngase en contacto con un centro de servicio técnico local de Samsung. -dC- Si se retira el divisor durante la cocción en el modo de cocción dual. Si se introduce el divisor durante la cocción en el modo Cocción individual. El divisor no debe retirarse durante la cocción en el modo de cocción dual. Apague el horno y vuelva a encenderlo. Si el problema continúa, apague todo durante 30 segundos o más y vuelva a conectarlo. Si el problema no se soluciona, póngase en contacto con un centro de servicio técnico. S-01 Desconexión de seguridad El horno ha continuado funcionando a la temperatura establecida durante un periodo de tiempo prolongado.

• Por debajo de 100 °C - 16 horas

• De 105 °C a 240 °C - 8 horas

• De 245 °C al máximo - 4 horas Esto no es un fallo del sistema. Apague el horno y retire la comida. A continuación, inténtelo de nuevo de la forma habitual. Problema Causa Acción Gotea agua. En algunos casos se puede producir agua o vapor según el tipo de alimento. No se trata de un fallo de funcionamiento del producto. Deje enfriar el horno y limpie con un paño seco. Sale vapor por una rendija de la puerta. Queda agua en el horno. La iluminación en el interior del horno no es regular. La iluminación cambia en función de los cambios de potencia de salida. Los cambios de potencia de salida durante la cocción no son errores de funcionamiento del producto, por lo que no debe preocuparse. Una vez nalizada la cocción, el ventilador sigue funcionando. El ventilador funciona automáticamente durante un periodo determinado de tiempo para ventilar el interior del horno. No se trata de un fallo de funcionamiento del producto, por lo que no debe preocuparse. El horno no se calienta. Si la puerta está abierta Cierre la puerta y vuelva a encenderlo. Si los mandos del horno no están correctamente ajustados Consulte el capítulo sobre el funcionamiento del horno y vuelva a congurarlo. Si el fusible del hogar se ha fundido o se ha disparado el cortacircuitos. Sustituya el fusible o restablezca el interruptor. Si esto sucede a menudo, llame a un electricista. Sale humo durante el funcionamiento. Durante el funcionamiento inicial Cuando el horno se pone en marcha por primera vez, puede salir humo de la resistencia. No se trata de un fallo de funcionamiento del producto; si utiliza el horno 2-3 veces, debería dejar de ocurrir. Si hay comida en la resistencia Deje enfriar el horno el tiempo suciente y limpie los restos de comida de la resistencia. El horno despide olor a quemado o a plástico cuando está funcionando. Si utiliza plástico u otros recipientes que no sean resistentes al calor Use recipientes de vidrio que soporten altas temperaturas. El horno no cocina correctamente. Si la puerta se abre con frecuencia durante la cocción No abra la puerta con frecuencia a menos que sea necesario dar la vuelta a los alimentos. Si abre la puerta con frecuencia, la temperatura interior descenderá y esto podrá afectar al resultado de la cocción. El horno está caliente durante la limpieza pirolítica. Esto se debe a que la limpieza pirolítica emplea altas temperaturas. No se trata de un fallo de funcionamiento del producto, por lo que no debe preocuparse. Huele a quemado durante la limpieza pirolítica. La limpieza pirolítica emplea altas temperaturas, por lo que es posible que perciba el olor a quemado de los restos de comida. No se trata de un fallo de funcionamiento del producto, por lo que no debe preocuparse. La limpieza por vapor no funciona. Esto se debe a que la temperatura es demasiado alta. Deje que el horno se enfríe y, luego, utilícela. El modo de cocción dual no funciona. Si el divisor no está bien montado Inserte el divisor correctamente y utilícelo. El modo de cocción individual no funciona. Si el divisor está introducido en el horno. Saque el divisor y utilícelo. SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 17 2022-03-29 오후 2:08:572022-03-29 오후 2:08:5718 Español Especicaciones técnicas Anexo Ficha de datos del producto SAMSUNG SAMSUNG Identicación del modelo NV7B564****, NV7B565****, NV7B566****, NV7B567****, NV7B568****, NV7B564**C*, NV7B566**C*, NV7B568**C*, NV7B574****, NV7B575****, NV7B576****, NV7B577****, NV7B578**** Índice de eciencia energética por cavidad (EEI cavidad) 81,6 Clase de eciencia energética por cavidad

Consumo de energía (electricidad) necesario para calentar una carga normalizada en una cavidad de un horno eléctrico durante un ciclo en modo convencional, por cavidad (energía eléctrica nal) (EC cavidad eléctrica) 1,05 kWh/ciclo Consumo de energía necesario para calentar una carga normalizada en una cavidad de un horno eléctrico durante un ciclo en modo de circulación forzada, por cavidad (energía eléctrica nal) (EC cavidad eléctrica) 0,71 kWh/ciclo Número de cavidades 1 Fuente de calor por cavidad (electricidad o gas) Electricidad Volumen por cavidad (V) 76 litros Tipo de horno Empotrable Masa del aparato (M) NV7B564**** : 33,4kg NV7B565**** : 38,4kg NV7B566**** : 35,6kg NV7B567**** : 40,6kg NV7B568**** : 35,6kg NV7B564**C*: 35,4kg NV7B566**C*: 37,6kg NV7B568**C*: 37,6kg NV7B574**** : 36,9kg NV7B575**** : 40,9kg NV7B576**** : 39,1kg NV7B577**** : 43,1kg NV7B578**** : 39,1kg Datos determinados conforme a la norma EN 60350-1, EN 50564, los Reglamentos (UE) N.º 65/2014 y (UE) N.º 66/2014 de la Comisión y el Reglamento (CE) N.º 1275/2008. SAMSUNG se esfuerza continuamente por mejorar sus productos. Es por eso que tanto las especicaciones del diseño como estas instrucciones del usuario están sujetas a modicaciones sin previo aviso. Tensión de conexión 230-240 V

50 Hz Máxima potencia de carga conectada 3650-3950 W Dimensiones (An. x Al. x Pr.) Unidad principal 595 x 596 x 570 mm Empotrable 560 x 579 x 549 mm Volumen 76 litros

• Este producto contiene una fuente de luz de clase de eciencia energética <G>. Especicaciones técnicas SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 18 2022-03-29 오후 2:08:572022-03-29 오후 2:08:57Español 19 Anexo Anuncio de código abierto El software incluido en este producto contiene software de código abierto. La siguiente dirección URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 conduce a información sobre la licencia de código abierto en relación con este producto. Consumo total de energía en espera (W) (Todos los puertos de red están en estado “encendido”) 1,9 W Periodo de tiempo para la gestión de la energía (min.) 20 min. Wi-Fi Consumo de energía en modo de espera (W) 1,9 W Periodo de tiempo para la gestión de la energía (min.) 20 min. Modo apagado Consumo de energía 0,5 W Periodo de tiempo para la gestión de la energía (min.) 30 min. Consejos para ahorrar energía

• Durante la cocción, la puerta del horno debe permanecer cerrada excepto para dar la vuelta a los alimentos. No abra la puerta frecuentemente durante la cocción a n de mantener la temperatura del horno y ahorrar energía.

• Planique el uso del horno para evitar apagarlo entre una y otra cocción a n de ahorrar energía y reducir el tiempo que el horno necesita para volver a calentarse.

• Si el tiempo de cocción es superior a 30 minutos, el horno debe apagarse 5-10 minutos antes de nalizar el tiempo de cocción para ahorrar energía. El calor residual completará el proceso de cocción.

• Siempre que sea posible, cocine más de un alimento a la vez. NOTA Por la presente, Samsung declara que este equipo de radio está en conformidad con la Directiva 2014/53/UE y con los requisitos legales pertinentes en el Reino Unido. El texto completo de la declaración de conformidad de la UE y de la declaración de conformidad del Reino Unido está disponible en la siguiente dirección de Internet: La declaración de conformidad ocial puede encontrarse en http://www.samsung.com. Vaya a Soporte > Ayuda de producto e introduzca el nombre del modelo. Gama de frecuencias Potencia del transmisor (Máx.) Wi-Fi 2412-2472 MHz 20 dBm Bluetooth 2402-2480 MHz 10 dBm SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19SIMPLE_NV7B5645TAS_U3_DG68-01412C-00.indb 19 2022-03-29 오후 2:08:572022-03-29 오후 2:08:57DG68-01412C-00 Escanee el código QR* o visite www.samsung.com para consultar información útil.

• Requiere que el lector esté instalado en su teléfono inteligente. Escanéelo con su teléfono inteligente. ¿PREGUNTAS O COMENTARIOS? PAÍS LLAME O VISITE NUESTRA PÁGINA WEB AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
