MANUAL DE UTILIZADOR B 200 R Bp Pack Kärcher

16° Porte-serpillière

17* Porte-outil

⑱Tuyau d'aspiration

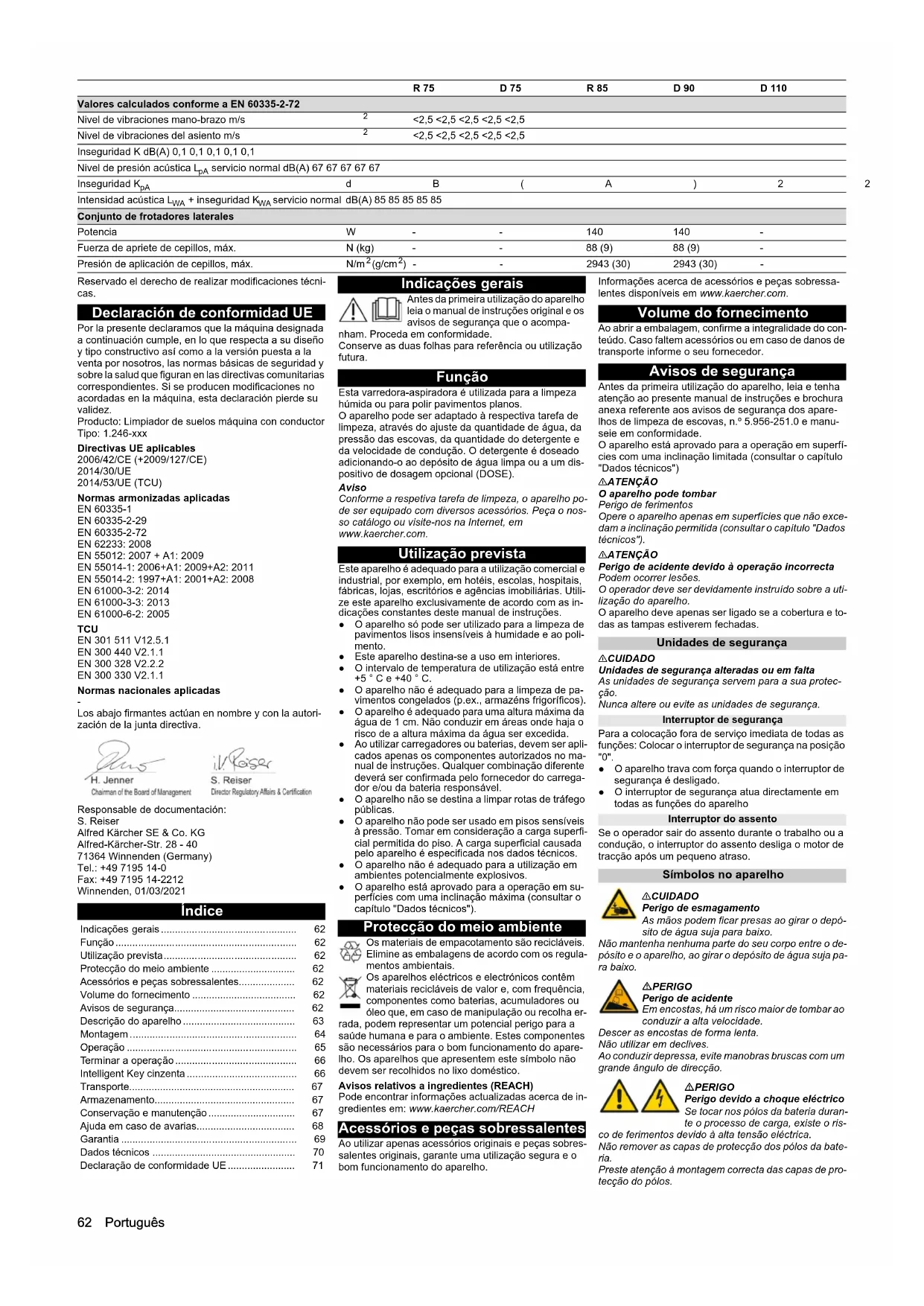

Indicações gerais 62

Função 62

Utilização prevista 62

Protecção do meio ambiente 62

Acessórios e peças sobressalentes.... 62

Volume do fornecimento 62

Avisos de segurança.... 62

Descrição do aparelho 63

Montagem 64

Operação 65

Terminar a operação 66

Intelligent Key cinzenta 66

Transporte.... 67

Armazenamento.... 67

Conservação e manutenção 67

Ajuda em caso de avarias.... 68

Garantia 69

Dados técnicos 70

Declaração de conformidade UE 71

Indicações gerais

Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurança que o acompa-

nham. Proceda em conformidade.

Conserve as duas folhas para referência ou utilização futura.

Função

Esta varredora-aspiradora é utilizada para a limpeza húmida ou para polir pavimentos planos.

O aparelho pode ser adaptado à respectiva tarefa de limpeza, através do ajuste da quantidade de água, da pressão das escovas, da quantidade do detergente e da velocidade de condução. O detergente é doseado adicionando-o ao depósito de água limpa ou a um dispositivo de dosagem opcional (DOSE).

Aviso

Conforme a respetiva tarefa de limpeza, o aparelho pode ser equipado com diversos acessórios. Peça o nosso catálogo ou visite-nos na Internet, em www.kaercher.com.

Utilização prevista

Este aparelho é adequado para a utilização comercial e industrial, por exemplo, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências imobiliárias. Utilize este aparelho exclusivamente de acordo com as indicações constantes deste manual de instruções.

- O aparelho só pode ser utilizado para a limpeza de pavimentos lisos insensíveis à humidade e ao polimento.

- Este aparelho destina-se a uso em interiores.

- O intervalo de temperatura de utilização está entre +5 °C e +40 °C.

- O aparelho não é adequado para a limpeza de pa-

vimentos congelados (p.ex., armazens frigoríticos).

- O aparelho e adequado para uma altura máxima da água de 1 cm. Não conduzir em áreas onde haja o risco de a altura máxima da água ser excedida.

- Ao utilizar carregadores ou baterias, devem ser aplicados apenas os componentes autorizados no manual de instruções. Qualquer combinação diferente deverá ser confirmada pelo fornecedor do carregador e/ou da bateria responsável.

- O aparelho não se destina a limpar rotas de tráfego públicas.

- O aparelho não pode ser usado em pisos sensíveis à pressão. Tomar em consideração a carga superficial permitida do piso. A carga superficial causada pelo aparelho é especificada nos dados técnicos.

- O aparelho não é adequado para a utilização em ambientes potencialmente explosivos.

- O aparelho está aprovado para a operação em superfícies com uma inclinação máxima (consultar o capítulo "Dados técnicos").

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regula- mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Avisos de segurança

Antes da primeira utilização do aparelho, leia e tenha atenção ao presente manual de instruções e brochura anexa referente aos avisos de segurança dos aparelhos de limpeza de escovas, n.º 5.956-251.0 e manuseie em conformidade.

O aparelho está aprovado para a operação em superfícies com uma inclinação limitada (consultar o capítulo "Dados técnicos")

ATENÇÃO

O aparelho pode tombar

Perigo de ferimentos

Opere o aparelho apenas em superfícies que não excedam a inclinação permitida (consultar o capítulo "Dados técnicos").

ATENÇÃO

Perigo de acidente devido à operação incorrecta

Podem ocorrer lesões.

O operador deve ser devidamente instruído sobre a utilização do aparelho.

O aparelho deve apenas ser ligado se a cobertura e to- das as tampas estiverem fechadas.

Unidades de segurança

△CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua protec- ção.

Nunca altere ou evite as unidades de segurança.

Interruptor de segurança

Para a colocação fora de serviço imediata de todas as funções: Colocar o interruptor de segurança na posição "0".

- O aparelho trava com força quando o interruptor de segurança é desligado.

- O interruptor de segurança atua directamente em todas as funções do aparelho

Interruptor do assento

Se o operador sair do assento durante o trabalho ou a condução, o interruptor do assento desliga o motor de tracção após um pequeno atraso.

Símbolos no aparelho

△CUIDADO

Perigo de esmagamento

As mãos podem ficar presas ao girar o depósito de água suja para baixo.

Não mantenha nenhuma parte do seu corpo entre o depósito e o aparelho, ao girar o depósito de água suja para baixo.

△PERIGO

Perigo de acidente

Em encostas, há um risco maior de tombar ao conduzir a alta velocidade.

Descer as encostas de forma lenta.

Não utilizar em declives.

Ao conduzir depressa, evite manobras bruscas com um grande ângulo de direcção.

△PERIGO

te o processo de carga, existe o ris-

co de ferimentos devido à alta tensão eléctrica.

Não remover as capas de protecção dos pólos da bateria.

Preste atenção à montagem correcta das capas de protecção do pólos.

Além disso, nos aparelhos com tecto de protecção

△PERIGO

Perigo de acidente

O fecto de protecção é pesado e puxa o depósito de água suja para trás quando é girado.

O aparelho pode tombar e ferir pessoas. Girar o depósito de água suja lentamente, enquanto o segura bem para controlar a velocidade.

ATENÇÃO

Perigo de esmagamento

As elevadas forças actuam na deslocação do depósito de água suja para a frente.

Ao girar para a frente, certifique-se de que não haja partes do corpo entre o depósito de água suja e o aparelho.

ADVERTÊNCIA

Perigo de capotamento

O tecto de protecção aumenta o risco de tombar.

Conduzir lentamente em declives e subidas e manobre com cuidado.

Símbolos dos avisos de advertência

Respeite os seguintes avisos de advertência durante o manuseamento de baterias:

Respeite os avisos constantes das instruções de utilização da bateria e na própria bateria, bem como do presente manual de instruções.

Usar protecção ocular.

Manter as crianças afastadas do ácido e da bateria.

Perigo de explosão

É proibido fogo, faíscas, chamas abertas e fumar.

Perigo de queimaduras

Primeiros socorros.

Aviso de advertência

Eliminação

Não deitar a bateria no contentor de lixo.

Descrição do aparelho

Vista geral do aparelho

Figura A

① Painel de comando
②Volante
③ Mangueira de aspiração do produto de limpeza (apenas variante Dose)
④ Recipiente de detergente (apenas variante Dose)
⑤ Luz de advertência
⑥Área de armazenamento do conjunto de limpeza "Homebase Box"

⑦ Mangueira de descarga de água suja

⑧* Ligação de água para sistema de lavagem do depósito de água suja

⑨ Filtro de sujidade grossa

⑩* Sistema de lavagem do depósito de água suja

⑪ Tampa do depósito de água suja

⑫Flutuador

⑬Filtro de cotão

⑭Depósito de água suja

⑮Filtro de protecção da turbina (sob o flutuador)

⑯* Porta-esfregona

(17)* Porta-ferramentas

⑱ Mangueira de aspiração

(19)Barra de aspiração

⑳Alavanca de aperto barra de aspiração

⑳Fecho do depósito de água suja

⑳Abertura de enchimento do depósito de água limpa

23 Sistema de enchimento

⑳Conector da bateria (com carregador externo) Cabo de alimentação do carregador (com carregador interno)

25 Pedal do acelerador

26 Luz de circulação diurna

(27)* Luz de trabalho

28* varredora de esfregona lateral

⑲Vassoura lateral (apenas na variante SB)

③0 Roda de ajuste do lábio raspador (só cabeça de limpeza D)

③1Braçadeira para cabo

③2 Cabeça de limpeza

33 Lábio raspador

③4 Tampa do mancal (para substituição de escovas)

③5 Pedal de substituição de escovas (só cabeça de limpeza D)

③6 Assento (com interruptor do assento)

37 Alavanca de ajuste do assento

38 Bateria

④1 Fecho do depósito de água limpa com filtro de água de rede

* opcional

Indicação de cor

- Os elementos de comando para o processo de limpeza são amarelos.

- Os elementos de comando para a manutenção e para o serviço de assistência técnica são cinzentosclaros.

Painel de comando

Figura B

①Buzina

②Comutador do sentido de condução

③Interruptor de programa

④Interruptor de segurança

⑤* Interruptor da varredora de esfregona lateral / vas-soura lateral

⑥ Intelligent Key

⑦Display

⑧ Botão de informação

* opcional

Interruptor de programa

Figura C

① OFF

O aparelho está desligado.

②Viagem de transporte

Ir para o local de utilização.

③ Programa Eco

Limpar o chão com água (com uma quantidade reduzida de água e a uma velocidade de rotação das escovas reduzida) e aspirar a água suja (com uma potência de aspiração reduzida).

Limpar o chão molhado e aspirar a água suja.

⑤ Maior pressão de contacto das escovas aumentada Limpar o chão molhado (com maior pressão de contacto das escovas) e aspirar a água suja.

⑥ Esfregar/colocação sem aspirar

Limpar o chão molhado e deixar o produto de limpeza actuar.

⑦ Aspirar

Aspirar a sujidade solta.

⑧ Polir

Polir o chão com uma alta velocidade de rotação das escovas sem aplicar líquido.

Suporte da barra de aspiração

- Ao conduzir em espaços estreitos, a barra de aspiração pode ser removida e pendurada numa das aberturas na tampa do depósito de água suja. Figura D

① Barra de aspiração

②Ponto de encaixe

Símbolos no aparelho

Pega para girar o depósito de água suja para cima

Ponto de aperto

*Porta-esfregona

*Ligação de água sistema de enchimento

*Ligação de água sistema de lavagem do depósito de água suja

Abertura de descarga do depósito de água limpa

Abertura de descarga do depósito de água suja

* opcional

Tecto de protecção (opção)

O tecto de protecção protege o condutor do aparelho contra a queda de objectos.

No caso de aparelhos com tecto de protecção, o depósito de água suja é fornecido com uma protecção. Esta protecção impede que o depósito de água suja gire para trás inadvertamente, devido à actuação de forças no tecto de protecção.

Figura E

① Tecto de protecção

②Chapa de segurança

③ Parafuso de fixação M8x16, anilha

Girar para trás o depósito de água suja

1. Esvaziar o depósito de água suja.

2. Desaparafusar o parafuso de fixação.

3. Segurar bem o depósito de água suja e girá-lo lentamente para trás.

Girar o depósito de água suja para a frente

ATENÇÃO

Perigo de esmagamento

Partes do corpo podem ficar presas entre o aparelho e o depósito de água suja.

Certifique-se de que não haja partes do corpo entre o aparelho e o depósito de água suja ao girar para a frente.

1. Segurar bem o depósito de água suja e girá-lo lentamente para a frente.
2. Enroscar o parafuso de fixação e apertar.

Montagem

Baterias

Jogos de baterias recomendados

Descrição N.° de	en-comenda	Volume (m3)*	Corrente de ar (m3/h) **
Jogo de baterias 240 Ah, calha, baixa manuten-ção	4.035-987.7	27 10,8
Jogo de baterias 180Ah, calha, baixa manutenção	4.035-988.7	20,25 8,1
Jogo de baterias 240Ah, 6 blocos, sem manutenção	4.654-306.7	6,975 2,79
Jogo de baterias 180Ah, 6 blocos, sem manutenção	4.654-307.7	5,175 2,07
Jogo de baterias 285 Ah AGM	4.654-057.7	8,91 3,56
Jogo de baterias 170 Ah AGM	4.654-061.7	24,75 9,9

* Volume mínimo do compartimento de carregamento da bateria
** Corrente de ar mínima entre o compartimento de carregamento da bateria e o ambiente

Dimensões máximas da bateria

Disposição A* B**
Comprimento 244 mm	312 mm
Largura	190 mm	182 mm
Altura	275 mm	365 mm

Com a variante "Pack", as baterias já vêm integradas.

△CUIDADO

Desmontagem e montagem das baterias

Estado instável da máquina

Na desmontagem e montagem das baterias, observe o estado seguro da máquina.

ADVERTÊNCIA

Confusão da polaridade

Destruição da electrónica de comando

Ao ligar a bateria, preste atenção à polaridade correcta.

ADVERTÊNCIA

Descarga profunda

Perigo de danos

Carregue as baterias antes de colocar o aparelho em funcionamento.

1. Escoar a água suja.

Aviso

Nos aparelhos com tecto de protecção, é imprescindível observar as informações que constam do capítulo "Tecto de protecção".
2. Virar o depósito de água suja para trás.
3. Colocar as baterias no aparelho.

Figura F
Figura G
Figura H
Figura I
Figura J
Figura K

1. Ligar os pólos com os cabos de ligação.

2. Prender o cabo de ligação fornecido aos pólos da bateria ainda livres (+) e (-).

3. Verificar a correcta montagem das capas de protecção dos pólos.
4. Ligar a ficha da bateria do lado do aparelho à ficha da bateria do lado da bateria.
5. Virar o depósito de água suja para a frente e fechá- lo.
6. Definir o tipo de bateria (consultar o capítulo "Intelligent Key cinzenta").

ADVERTÊNCIA

Perigo de danos

A bateria pode ser danificada por descarga profunda. Carregue a bateria antes da colocação em funcionamento do aparelho.

Carregar a bateria

Aviso

O aparelho está equipado com uma protecção contra descarga profunda, ou seja, quando for atingido o mínimo admissível de capacidade, apenas será possível conduzir o aparelho. No display aprece a indicação "Carregar bateria" e "Carregar bateria".

Ao utilizar outras baterias (p. ex., de outros fabricantes), a protecção de descarga profunda para a respectiva bateria terá de ser reajustada pelo serviço de assistência técnica da Kärcher.

△PERIGO

Utilização incorrecta do carregador

Choque eléctrico

Observe a tensão da rede e a protecção na placa de características do aparelho.

Utilize sempre o carregador em espaços secos com ventilação suficiente.

Quando a bateria é carregada são gerados gases inflamáveis

Perigo de explosão

Carregue a bateria exclusivamente com um carregador adequado. A sala tem de ter um volume mínimo, dependendo do tipo de bateria, e uma troca de ar com um fluxo de ar mínimo (consulte "Baterias recomendadas").

ADVERTÊNCIA

Acumulação de gases perigosos durante o processo de carga sob o depósito

Perigo de explosão

Antes do carregamento de baterias com pouca manutenção, vire o depósito de água suja para cima.

Aviso

O tempo de carga é, em média, aprox. 10-12 horas.

Os carregadores recomendados (compatíveis com as baterias aplicadas) são regulados electronicamente e terminam o processo de carga de modo automático.

O aparelho não pode ser utilizado durante o processo de carga.

1. Conduzir o aparelho directamente para o carregador, evitando subidas.

Carregador interno

1. Unir o cabo de rede à ficha para aparelho a frio no aparelho.

Figura L

1. Introduzir a ficha de rede do carregador interno na tomada.

Um símbolo de bateria e o estado de carga das baterias são exibidos no display. A iluminação do display apaga-se.

Aviso

Todas as funções de limpeza e de condução estão bloqueadas durante o carregamento.

Quando a bateria está totalmente carregada, o display mostra "Bateria cheia!".

1. No final do carregamento, retire a ficha de rede do carregador da tomada.

2. Enrolar o cabo de rede à volta do gancho de cabo.

Carregador externo

ADVERTÊNCIA

Utilização de um carregador inadequado

Perigo de danos

Não ligue o carregador à ficha da bateria do lado do aparelho.

Utilize apenas um carregador adequado ao tipo de bateria montado.

Leia o manual de instruções do fabricante do carregador e tenha em especial atenção os avisos de segurança.

Aviso

Nos aparelhos com tecto de protecção, é imprescindível observar as informações que constam do capítulo "Tecto de protecção".

1. Esvaziar o depósito de água suja.
2. Colocar o interruptor de segurança na posição "0".
3. Virar o depósito de água suja para trás.
4. Retirar a ficha da bateria do lado do aparelho.
5. Ligar a ficha da bateria do lado da bateria ao carregador.
6. Introduzir a ficha de rede do carregador na tomada.
7. Realizar o processo de carga em conformidade com as indicações fornecidas no manual de instruções do carregador.
8. Ligar a ficha da bateria do lado do aparelho à ficha da bateria do lado da bateria.
9. Virar o depósito de água suja para a frente.

Baterias com pouca manutenção (baterias de ácido)

PERIGO

Reabastecimento de água no estado descarregado da bateria

Perigo de queimaduras devido à saída de ácido, destruição de roupa

Utilize óculos de protecção, vestuário de protecção e luvas de protecção durante o manuseamento com ácido da bateria.

Respeite as prescrições.

Lave imediatamente com muita água eventuais salpicos de ácido na pele ou na roupa.

ADVERTÊNCIA

Utilização de água com aditivos

Baterias defeituosas, perda do direito de garantia Para o reabastecimento das baterias, utilize apenas água destilada ou dessalinizada (EN 50272-T3).

Não utilize aditivos estranhos, os chamados meios de melhoramento, ou a garantia perde a validade.

1. Adicionar água destilada uma hora antes do fim do processo de carga. Observar o nível do ácido certo, de acordo com a identificação da bateria. No final do processo de carga, todas as células devem gasear.
2. Retirar a água derramada. Para esse efeito, proceda conforme descrito no capítulo Conservação e manutenção, na seção "Limpar as baterias".

Instruções para o carregamento inicial

Aviso

No carregamento inicial, o comando ainda não reconhece o tipo de bateria que se encontra montado. A indicação da bateria ainda funciona de forma imprecisa. Um "V" à direita da barra da indicação da bateria indica que o carregamento inicial ainda não foi efetuado.

1. Carregar as baterias até que o display mostre o estado de carga máximo.
2. Após o carregamento inicial das baterias, utilizar o aparelho até que a protecção contra descarga profunda desligue o accionamento das escovas e a aspiração.
3. Em seguida, carregar completa e corretamente as baterias.

Após o carregamento inicial, o "V" à direita da indicação da bateria desaparece.

Aviso

Se um tipo de bateria for selecionado no menu de bateria, será necessário realizar de novo o processo acima descrito. Este é também o caso, se o tipo de bateria já ajustado for de novo selecionado.

Indicação da bateria

O estado de carga das baterias é mostrado no display, no painel de comando.

• O comprimento da barra mostra o estado de carga da bateria.
• Durante os últimos 30 minutos, o tempo de serviço restante é exibido em minutos.

Desmontar a bateria

△CUIDADO

Desmontagem e montagem das baterias

Estado instável da máquina

Na desmontagem e montagem das baterias, observe o estado seguro da máquina.

Aviso

Nos aparelhos com tecto de protecção, é imprescindível observar as informações que constam do capítulo "Tecto de protecção".

1. Colocar o interruptor de segurança na posição "0".
2. Escoar a água suja
3. Virar o depósito de água suja para trás.
4. Puxar a ficha da bateria.
5. Desligar o cabo do pólo negativo da bateria.
6. Desligar o cabo restante das baterias.
7. Retirar as baterias.
8. Eliminar as baterias usadas de acordo com as normas aplicáveis.

Desembalamento

1. Remover a película da embalagem.
2. Remover a braçadeira.
3. 4 tábuas da base da palete estão fixadas com para-fusos. Desaparafusar essas tábuas.
4. Colocar essas tábuas na aresta da palette, de forma a ficarem à frente das rodas do aparelho.

Figura M

① Tábua
②Barra

1. Fixar as tábuas com os parafusos.
2. Deslizar as barras de suporte fornecidas na embalagem sob a rampa.
3. Remover as tábuas de madeira na frente das rodas.

Fazer deslizar o aparelho para fora da palete

1. Em todas as variantes do aparelho, exceto "low wheel pressure", puxar a alavanca do travão na roda dianteira e inserir uma moeda entre a alavanca e o travão. Figura N

① Alavanca do travão à frente (todas as variantes do aparelho, exceto B 150 low wheel pressure)
② Alavanca do travão atrás (apenas variante do aparelho Adv e B 150 low wheel pressure)

1. Na variante do aparelho "Adv" e "low wheel pressure", repetir o processo no eixo traseiro.

2. Fazer deslizar o aparelho lentamente para fora da rampa.

△PERIGO

Perigo de acidente

Com os travões desactivados, o aparelho não tem efeito de travagem.

Remover as moedas imediatamente após o aparelho ter sido empurrado para fora da palete.

1. Remover as moedas entre a alavanca e a carcaça

Conduzir para fora da palette

Para conduzir para fora da palete, as baterias devem estar inseridas e carregadas.

1. Inserir a Intelligent Key no painel de comando.

2. Colocar o interruptor de segurança na posição "1"

3. Colocar o selector de programa em transporte

4. Colocar o interruptor do sentido de condução em para a frente.

5. Pressionar o pedal do acelerador.

6. Fazer descer lentamente o aparelho da palete.

7. Colocar o interruptor de segurança na posição "0".

Montar a cabeça de limpeza

A montagem da cabeça de limpeza é descrita no capítulo "Trabalhos de manutenção".

Aviso

A cabeça de limpeza já está montada nalguns modelos.

Montar as escovas

1. A montagem das escovas é descrita no capítulo "Trabalhos de manutenção".

Montar a barra de aspiração

1. Girar as duas alavancas de aperto para cima. Figura O

① Mangueira de aspiração

② Suspensão da barra de aspiração

③Barra de aspiração

④ Maneta

1. Colocar a barra de aspiração na suspensão da barra de aspiração.

2. Girar as duas alavancas de aperto para baixo.

Operação

△PERIGO

Queda de objectos

Perigo de ferimentos

Não utilizar o aparelho sem tecto de protecção contra queda de objetos em zonas onde o pessoal operador possa ser atingido pela queda de objetos.

ADVERTÊNCIA

Situação de perigo na operação

Perigo de ferimentos

Em caso de perigo, coloque o interruptor de segurança na posição "0".

Ajustar o banco do condutor

1. Opere a alavanca de ajuste do assento e mova o assento para a posição desejada.

2. Solte a alavanca de ajuste do assento e engate o assento.

Ligar o aparelho

1. Sentar-se no banco do condutor.

2. Inserir a Intelligent Key.

3. Colocar o interruptor de segurança na posição "1".

4. Rode o interruptor de programa para a função desejada.

5. Se um dos indicadores abaixo aparecer no display, retire o pé do pedal do acelerador, coloque o interruptor de segurança em "0" e realize os trabalhos de manutenção necessários.

Display Actividade
Manutencao Barra aspiracao	Limpar a barra de aspiração.
Manutencao Cabe-ca escova	Verificar as escovas quanto a des-gaste e limpar.
Manutencao Labio aspiracao	Verificar os lábios de aspiração quanto a desgaste e ajuste.
Manutencao Filtro turbina	Limpar o filtro de protecção da tur-bina.
Manutencao Filtro agua fr.	Limpar o filtro de água de rede.

1. Premir o botão Info.

2. Repor o contador da manutenção correspondente (consultar "Intelligent Key cinzenta/Repor o contador de manutenção").

Aviso

Se o contador não for reposto, o indicador de manutenção será mostrado novamente sempre que o aparelho for ligado.

Ligar a luz

Luz de circulação diurna

A luz de circulação diurna está a funcionar se o apare- lho estiver ligado.

Luz de trabalho (opção)

1. Colocar o selector de programa em transporte.

2. Premir o botão Info.

3. Rodar o botão Info até que "Interruptor menu" seja mostrado.

4. Premir o botão Info.

5. Pressionar o botão Info até "Luz de prabal" ficar marcado.

6. Premir o botão Info.

Verificar o travão de parqueamento

△PERIGO

Travão de parqueamento defeituoso

Perigo de acidente

Antes de cada operação, verifique o funcionamento do travão de parqueamento numa superfície plana.

1. Ligar o aparelho.

2. Colocar o interruptor do sentido de condução em "para a frente".

3. Colocar o selector de programa em transporte.

4. Pressionar o pedal do acelerador levemente

O travão tem de ser aliviado audivelmente. O aparelho tem de rolar levemente numa superfície plana.

1. Soltar o pedal do acelerador.

O travão tem de ser audivelmente bloqueado.

Se não for o caso, tire o aparelho de operação e ligue para o serviço de assistência técnica.

Condução

△PERIGO

Travão não atua

Perigo de acidente

Antes de usar o aparelho, é essencial verificar o funcionamento do travão de parqueamento. Nunca use o aparelho se o travão de parqueamento não funcionar.

△PERIGO

Sem efeito de travagem durante a operação

Se o aparelho deixar de mostrar efeito de travagem durante a operação, proceder da seguinte forma:

Se o aparelho não se imobilizar numa rampa com um declive superior a 2% ao soltar o pedal do acelerador, apenas poderá então, por motivos de segurança, colocar o interruptor de segurança na posição "0", se tiver verificado a função mecânica correcta do travão de parqueamento antes da colocação em funcionamento do aparelho.

Depois da imobilização, coloque o aparelho fora de serviço e entre em contacto com o serviço de assistência técnica.

Observar as instruções de manutenção dos travões.

△PERIGO

Condução negligente

Perigo de capotamento

Conduza no sentido de condução e transversalmente ao sentido de condução em subidas até 10% (Adv 15%), no máximo.

Não mude de direcção em planos inclinados.

Conduza devagar em curvas e em piso molhado.

Conduza o aparelho exclusivamente em piso firme.

Maior risco de tombar no caso de aparelhos com tecto de protecção

Se o tecto de protecção colidir com obstáculos, existe um maior risco de tombar.

Conduzir com mais cuidado ao utilizar um aparelho com tecto de protecção.

Observar a altura de passagem máxima no local de utilização. A altura do aparelho encontra-se no capítulo "Dados técnicos".

ATENÇÃO

Perigo de ferimentos

Mova-se com cuidado para não bater com a cabeça no tecto de protecção ao subir para o aparelho.

Aviso

O sentido de condução pode ser alterado durante a condução. Desta forma, pode polir áreas muito baças, movendo-se para a frente e para trás várias vezes. 1. Sentar-se.

1. Inserir a Intelligent Key.

2. Colocar o interruptor de segurança em "1".

3. Colocar o interruptor de programa em "viagem de transporte".

4. Definir o sentido de condução com o respetivo interruptor no painel de comando.

5. Determinar a velocidade de condução, pressionando o pedal do acelerador.

6. Soltar o pedal do acelerador.

O aparelho para.

O motor de tracção é desligado em caso de sobrecarga. No display é apresentada uma mensagem de falha. Se o comando sofrer sobreaquecimento, o agregado afectado será desligado.

1. Deixar o aparelho arrefecer durante, pelo menos, 15 minutos.

2. Colocar o interruptor de programa na posição "OFF", aguardar brevemente e ajustar o programa desejado.

Encher com água de rede

Encher o sistema de enchimento com água de rede

1. Ligar a mangueira de água ao bocal de ligação do sistema de enchimento (temperatura máxima da água 50 °C).

2. Abrir a admissão de água.

3. Monitorizar o aparelho, o sistema de enchimento automático interrompe a admissão de água quando o depósito de água limpa está cheio.

4. Fechar a admissão de água.

5. Retirar a mangueira de água.

Encher com água de rede

1. Abrir a tampa do depósito de água limpa.

2. Encher com água de rede (50 °C no máximo) até 15 mm abaixo da borda superior do depósito.

Aviso

Deitar primeiro produto de limpeza e, depois, água no depósito do detergente poderá levar a uma espuma-gem excessiva.

Antes da primeira colocação em funcionamento, encher completamente o depósito de água limpa, de modo a purgar o sistema de distribuição de água.

1. Fechar a tampa do depósito de água limpa.

Encher com produto de limpeza

Indicações relativas aos produtos de limpeza

ATENÇÃO

Produtos de limpeza inadequados

Perigo de saúde, danos no aparelho

Utilize apenas produtos de limpeza recomendados.

Com outros produtos de limpeza, o operador fica sujeito a um risco elevado, no que diz respeito à segurança operacional e ao perigo de acidentes.

Utilize apenas produtos de limpeza sem cloro, diluentes, ácido muriático e ácido fluorídrico.

Respeite os avisos de segurança dos produtos de limpeza.

Aviso

Não utilize produtos de limpeza muito espumosos.

Produtos de limpeza recomendados

Aplicação Produto de lim-	peza
Limpeza de manutenção de todos os pavimentos à prova de água	RM 746RM 756RM 780
Limpeza de manutenção de superfícies brilhantes (por ex., granito)	RM 755 es
Limpeza de manutenção, limpeza intermédia e limpeza geral de pavimentos industriais	RM 69 Detergen-te industrial
Limpeza de manutenção e limpeza geral de ladrilhos em grés cerâmico	RM 753
Limpeza de manutenção de ladri-lhos na área sanitária	RM 751
Decapagem de todos os pavimentos à prova de álcali (por ex., PVC)	RM 752
Decapagem de pavimentos em linó-leo	RM 754

Encher o produto de limpeza com o dispositivo de dosagem

Apenas versão DOSE:

O produto de limpeza é adicionado à água de rede, no trajeto para a cabeça de limpeza, por um dispositivo de dosagem.

1. Encher o recipiente de detergente com produto de limpeza.

Aviso

É possível adicionar um máximo de 3% de produto de limpeza com o dispositivo de dosagem. Se a dosagem for maior, o produto de limpeza tem de ser adicionado ao depósito de água limpa.

ADVERTÊNCIA

Perigo de obstrução

Ao adicionar o produto de limpeza ao depósito de água limpa, o produto de limpeza poderá secar e afectar negativamente o funcionamento do dispositivo de dosagem.

Depois de adicionar o produto de limpeza ao depósito de água limpa, lavar o aparelho com água limpa: Selecionar um programa de limpeza com aplicação de água, definir a quantidade de água para o valor máximo, definir a dosagem do detergente para 0.

Aviso

O aparelho tem um indicador do nível de água limpa no display. Se o depósito de água limpa estiver vazio, a dosagem do detergente é interrompida. A cabeça de limpeza continua a funcionar sem alimentação de líquido.

Encher o depósito de água limpa com o produto de limpeza

1. Introduzir o produto de limpeza no depósito de água limpa.

Aviso: A tampa para a abertura de enchimento do depósito de água limpa pode ser utilizada para a medição do produto de limpeza. Está equipada com uma escala no lado interior.

Ajustar parâmetros (Intelligent Key amarela)

Os parâmetros para os vários programas de limpeza estão pré-ajustados no aparelho.

Dependendo da autorização da Intelligent Key amarela, podem ser alterados parâmetros individuais.

A alteração dos parâmetros é apenas efectiva até que outro programa de limpeza seja selecionado com o interruptor de programa.

Para alterar parâmetros de forma permanente, será necessário utilizar uma Intelligent Key cinzenta. O ajuste encontra-se descrito na secção "Intelligent Key cinzenta".

Aviso

Quase todos os textos do visor relativos ao ajuste de parâmetros são autoexplicativos. A única excepção é o parâmetro FACT:

- Fine Clean: Velocidade de rotação das escovas baixa para remover sujidade de grés cerâmico.

- Whisper Clean: Velocidade de rotação das escovas média para limpeza de manutenção com baixo nível de ruído.

- Power Clean: Velocidade de rotação das escovas alta para polir, cristalizar e varrer.

1. Colocar a interruptor de programa no programa de limpeza desejado.

2. Rodar o botão Info até que o parâmetro desejado seja exibido.

3. Premir o botão Info.

O valor ajustado pisca.

1. Definir o valor desejado, rodando o botão Info.

2. Confirmar o ajuste alterado, premindo o botão Info ou aguardar até que o valor ajustado seja adoptado automaticamente após 10 segundos.

Ajustar a barra de aspiração

Apenas será necessário reajustar a barra de aspiração em casos especiais. O ajuste de fábrica é adequado na maioria dos casos de utilização.

Ajustar a inclinação

A inclinação deve ser ajustada, de modo que os lábios de aspiração da barra de aspiração sejam pressionados no solo, em todo o comprimento, de forma uniforme.

1. Colocar o aparelho numa superfície sem inclinação.

2. Rodar o interruptor de programa para a posição "aspirar".

3. Deslocar o aparelho ligeiramente para a frente.

4. Ler o nível de bolha.

Figura P

①Parafuso

②Porca

③ Nível de bolha

1. Soltar as porcas.

2. Ajustar o parafuso de modo que o indicador de nível de bolha fique entre os dois traços.

3. Apertar a porca.

4. Para verificar o novo ajuste, mover o aparelho para um pouco para a frente. Repetir o processo de ajuste, se necessário.

5. Rodar o interruptor de programa para a posição "OFF".

Ajustar a altura

Com a regulação em altura, a dobragem dos lábios de aspiração é influenciada em caso de contacto com o solo.

Aviso

Ajuste base: 3 anilhas acima, 3 anilhas abaixo da barra de aspiração.

Piso irregular: 5 anilhas acima, 1 anilha abaixo da barra de aspiração.

Piso muito liso: 1 anilha acima, 5 anilhas abaixo da barra de aspiração.

1. Desaparafusar a porca.

Figura Q

①Porca

②Anilha

③ Rolo distanciador com suporte

1. Colocar o número desejado de anilhas entre a barra de aspiração e o rolo distanciador.

2. Aplicar as restantes anilhas sobre o rolo distanciador.

3. Enroscar a porca e apertar.

4. Repetir o processo no segundo rolo distanciador.

Aviso

Colocar ambos os rolos distanciadores à mesma altura.

Ajustar os lábios raspadores

Os lábios raspadores só precisam de ser ajustados na cabeça de limpeza D.

1. Ajustar os lábios raspadores, girando a roda de ajuste até o lábio de aspiração tocar no chão.

2. Girar a roda de ajuste uma volta adicional para bai- xo.

Bico

A mangueira com o bico é conectada à parte traseira do aparelho. Serve para remover por lavagem a sujidade e para limpar manualmente o depósito de água suja.

Figura R

①Bico

1. Fechar o bico rodando-o.

2. Colocar o interruptor de programa em "viagem de transporte".

3. Premir o botão Info.

4. Rodar o botão Info até que "Lav. deposito" apareça no display.

5. Premir o botão Info.

6. Rodar o botão Info até que "ON" seja mostrado.

7. Premir o botão Info.

A bomba de água bombeia água de rede através do bico.

1. Apontar o bico para o alvo e roda-lo para o abrir.

Limpeza

1. Sentar-se no banco.

2. Inserir a Intelligent Key.

3. Colocar o interruptor de segurança na posição "1".

4. Colocar o interruptor do sentido de condução em marcha em frente.

5. Colocar a interruptor de programa no programa de limpeza desejado.

6. Determinar a velocidade com o pedal do acelerador.

7. Seleccionar o sentido de condução com o volante.

8. Passar sobre a superfície a ser limpa.

Varredora de esfregona lateral (opção)

A varredora de esfregona lateral facilita o trabalho próximo da borda.

Aviso

A varredora de esfregona lateral não está activa nos programas de limpeza de polimento e aspiração.

1. Accionar o interruptor da varredora de esfregona lateral.

A varredora de esfregona lateral é activada.

1. Para concluir o trabalho com a varredora de esfregona lateral, colocar o respetivo interruptor na posição "0".

Terminar a operação

Terminar a limpeza

1. Colocar o interruptor de programa na posição de condução.

2. Continuar num trajecto curto.

A água residual é aspirada.

1. Rodar o interruptor de programa para a posição "OFF".

2. Retirar a Intelligent Key.

3. Se necessário, carregar a bateria.

Escoar a água suja

△ATENÇÃO

Recolha inadequada de efluentes

Poluição do meio ambiente

Respeite as normas locais para o tratamento de efluentes.

Aviso

Quando o depósito de água suja fica cheio, a turbina de aspiração desliga-se e o display mostra “”.

1. Remover a mangueira de descarga de água suja do suporte e abrir a tampa da mangueira de descarga. Figura S

① Mangueira de descarga de água suja

1. Apertar a extremidade da mangueira e baixá-la sobre a unidade de eliminação.

2. Ajustar a força do jacto de água suja apertando a extremidade da mangueira.

3. Lavar o depósito de água suja com água limpa.

4. Fechar a tampa da mangueira de descarga.

5. Pressionar a mangueira de água suja no suporte do aparelho.

Sistema de lavagem do depósito de água suja (opção)

1. Remover a mangueira de descarga de água suja do suporte e abrir a tampa da mangueira de descarga.

2. Fechar a tampa do depósito de água suja.

3. Ligar uma mangueira adutora de água à ligação de água do sistema de lavagem do depósito de água suja.

4. Abrir a admissão de água e lavar o depósito de água suja durante cerca de 30 segundos.

5. Repetir o processo de lavagem 2 a 3 vezes, se necessário.

6. Fechar a admissão de água.

7. Separar a mangueira adutora de água do aparelho.

8. Fechar a mangueira de escoamento de água suja e pressioná-la no suporte.

Esvaziar o depósito de sujidade grossa

Um depósito de sujidade grossa está apenas disponível em cabeças de limpeza R.

1. Levantar e remover o depósito de sujidade grossa.

2. Esvaziar o depósito de sujidade grossa.

3. Voltar a colocar o depósito de sujidade grossa

Escoar a água de rede

1. Abrir o fecho do depósito de água limpa

2. Escoar a água de rede.

3. Limpar o filtro

4. Colocar o fecho do depósito de água limpa.

Estacionar o aparelho

1. Rodar o interruptor de programa para a posição "OFF".

2. Retirar a Intelligent Key.

3. Proteger o aparelho contra rolagem.

4. Se necessário, carregar a bateria.

Intelligent Key cinzenta

A Intelligent Key cinzenta concede ao pessoal de supervisão autorizações e possibilidades de ajuste avançadas.

1. Inserir a Intelligent Key.

2. Seleccionar a função desejada, rodando o botão Info.

Viagem de transporte

1. Colocar o interruptor de programa em "viagem de transporte".

2. Premir o botão Info.

Os seguintes ajustes podem ser efectuados no menu Viagem de transporte:

- Repor o contador de manutenção

- Gerir chaves

- Seleccionar o formato das escovas

Repor o contador de manutenção

Se o trabalho de manutenção mostrado no display tiver sido realizado, o contador de manutenção correspondente deverá ser reposto no final.

1. Rodar o botão Info até que "Contador manut" seja mostrado.

2. Premir o botão Info.

As leituras do contador são exibidas.

1. Rodar o botão Info até que o contador a apagar fique realçado.

2. Premir o botão Info.

3. Seleccionar "Yes" rodando o botão Info.

4. Premir o botão Info.

O contador foi apagado.

Aviso

O contador de serviço apenas pode ser reposto pelo serviço de assistência técnica.

O contador de serviço indica o tempo até ao próximo serviço de assistência técnica a efectuar.

Gerir chaves

No item de menu "Menu de chave", são atribuídas as autorizações para cada Intelligent Key amarela utilizada e é ajustado o idioma da indicação no display para esta Intelligent Key.

1. Inserir a Intelligent Key cinzenta.

2. Rodar o botão Info até que o item de menu "Menu de chave" seja exibido no display.

3. Premir o botão Info.

4. Remover a Intelligent Key cinzenta e inserir a Intelligent Key amarela a ser personalizada.

5. Seleccionar o item de menu a ser alterado, rodando o botão Info.

6. Premir o botão Info.

7. Seleccionar o ajuste do item de menu, rodando o botão Info.

8. Confirmar o ajuste, pressionando o item de menu.

9. Seleccione o próximo item do menu a ser alterado, rodando o botão Info.

10. Após terem sido feitos todos os ajustes, chamar o menu "guardar?", rodando o botão Info.

11. Premir o botão Info.

As autorizações estão guardadas.

A indicação no display "Menu de chave continuar?" é exibida.

• Yes: Programar outra Intelligent Key

• No: Sair do menu chave

1. Premir o botão Info.

Esta função é necessária ao substituir a cabeça de limpeza.

1. Rodar o botão Info, até que o item de menu "Cabeca escova" apareça no display.

2. Premir o botão Info.

3. Rodar o botão Info até o formato das escovas pretendido ficar marcado.

4. Premir o botão Info.

5. Mover o acionamento de elevação para mudar a cabeça de limpeza, rodando o botão Info:

- "up": Levantar

- "down": Baixar

- "OFF": Parar

1. Rodar o botão Info até que o item de menu "OFF" seja exibido.

2. Premir o botão Info.

Sai-se do menu.

O comando efectua uma reinicialização.

1. Rodar o botão Info, até que o item de menu "Func. inercia" apareça no display.

2. Premir o botão Info.

3. Rodar o botão Info até a função pretendida ficar marcada.

4. Premir o botão Info.

5. Rodar o botão Info até que o tempo de funcionamento por inércia desejado seja exibido.

6. Premir o botão Info.

Definir o tipo de bateria

1. Rodar o botão Info, até que o item de menu "Menu bateria" apareça no display.

2. Premir o botão Info.

3. Rodar o botão Info até o tipo de bateria pretendido ficar marcado.

4. Premir o botão Info.

Ajuste base

As alterações dos parâmetros dos diferentes programas de limpeza, efectuadas durante a operação, são redefinidas para o ajuste base após o aparelho ser desligado.

1. Rodar o botão Info, até que o item de menu "Ajuste base" apareça no display.

2. Premir o botão Info.

3. Rodar o botão Info, até o programa de limpeza pretendido ficar marcado.

4. Premir o botão Info.

5. Rodar o botão Info até o parâmetro pretendido ficar marcado.

6. Premir o botão Info.

O valor ajustado pisca.

1. Definir o valor desejado, rodando o botão Info.

2. Premir o botão Info.

Ajustar o idioma

1. Rodar o botão Info, até que o item de menu "Idioma" apareça no display.

2. Premir o botão Info.

3. Rodar o botão Info até o idioma desejado ficar marcado.

4. Premir o botão Info.

Menu do interruptor

Neste menu, a luz de trabalho é desbloqueada ou bloqueada.

1. Rodar o botão Info até que "Interruptor menu" seja mostrado.

2. Premir o botão Info.

3. Rodar o botão Info até a "Luz de prabal" ficar marcada.

4. Premir o botão Info.

Ajuste de fábrica

O ajuste de fábrica de todos os parâmetros de limpeza é restaurado.

1. Rodar o botão Info até que o item de menu "Ajuste fabrica" seja exibido.

2. Premir o botão Info.

3. Rodar o botão Info até que "Yes" seja destacado.

4. Premir o botão Info.

Ajustar parâmetros dos programas de limpeza

Todos os parâmetros dos programas de limpeza são mantidos até que outro ajuste seja seleccionado.

1. Colocar a interruptor de programa no programa de limpeza desejado.

2. Premir o botão Info.

O primeiro parâmetro ajustável é exibido.

1. Premir o botão Info

O valor ajustado pisca.

1. Definir o valor desejado, rodando o botão Info.

2. Confirmar o ajuste alterado, premindo o botão Info ou aguardar até que o valor ajustado seja adoptado automaticamente após 10 segundos.

3. Seleccionar o próximo parâmetro, rodando o botão Info.

4. Após alterar todos os parâmetros pretendidos, rodar o botão Info até que o item de menu "Fechar menu?" seja exibido.

5. Premir o botão Info.

Sai-se do menu.

Transporte

△PERIGO

Condução de subidas

Perigo de ferimentos

Para a carga e a descarga, opere o aparelho apenas em subidas até ao valor máximo (consultar o capítulo "Dados técnicos").

Conduza devagar.

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho ao transportá-lo.

1. Com a cabeça de limpeza D instalada, remover as escovas de discos da cabeça de escovas.

2. Ao transportar o aparelho em veículos, protegê-lo contra deslizes e quedas, de acordo com as directivas aplicáveis.

Figura T

①Cinto de aperto

Armazenamento

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo arma- zenamento.

ADVERTÊNCIA

Congelamento

Danos graves no aparelho devido ao congelamento de água

Esvazie completamente a água do aparelho.

Armazene o aparelho num local sem perigo de congelamento.

Ao escolher o lugar de estacionamento, ter em consideração o peso total admissível do aparelho, de modo a não prejudicar a sua estabilidade.

- Este aparelho só pode ser armazenado no interior.

- Carregar as baterias completamente antes de períodos de armazenamento mais prolongados.

- Carregar completamente as baterias, pelo menos, mensalmente, durante o armazenamento.

Conservação e manutenção

△PERIGO

Arranque involuntário do aparelho

Rode o interruptor de programa para a posição "OFF". Antes de dar início a qualquer trabalho no aparelho, remova a Intelligent Key.

Retire a ficha de rede do carregador.

Desligue o conector da bateria.

△CUIDADO

Perigo de ferimentos

A turbina de aspiração continua a funcionar após o aparelho ser desligado.

Apenas efectuar trabalhos no aparelho quando a turbina parar.

- Escoar a água suja e a água de rede e eliminar.

Intervalos de manutenção

Após cada operação

ADVERTÊ

Limpeza inadequada

Perigo de dano.

Não pulveriza o aparelho com água.

Não utilize produtos de limpeza agressivos.

Para a descrição detalhada dos trabalhos de manutenção individuais, ver o capítulo "Trabalhos de manutenção".

- Escoar a água suja.

- Lavar o depósito de água suja.

- Limpar o filtro de sujidade grossa.

- Limpar o filtro de protecção da turbina.

- Apenas cabeça de limpeza R: Retirar o depósito de sujidade grossa e esvaziá-lo.

- Limpar o aparelho por fora com um pano húmido

embebido numa solução básica de lavagem suave.

- Limpar os lábios de aspiração, verificar desgaste e, se necessário, trocar.

- Limpar os lábios raspadores, verificar desgaste e, se necessário, trocar.

- Limpar as escovas, verificar desgaste e, se necessário, trocar.

- Carregar a bateria.

- Se o estado de carga for inferior a 50 %, carregar completa e ininterruptamente a bateria.

- Se o estado de carga for superior a 50 %, carregar a bateria apenas quando, na próxima utilização, for necessário o tempo de funcionamento completo.

Semanalmente

- No caso de operação frequente, carregar completamente a bateria ininterruptamente, pelo menos, uma vez por semana.

Mensalmente

- Se o aparelho for desligado temporariamente (armazenamento): Executar o carregamento de equalização da bateria.

- Verificar os pólos da bateria quanto a oxidação e escová-los, se necessário. Controlar o assento correcto do cabo de ligação.

- Limpar as juntas entre o depósito de água suja e a tampa e verificar a estanqueidade, substituindo, se necessário.

- Em baterias com necessidade de manutenção, verificar a densidade do ácido das células.

- Apenas cabeça de limpeza R: Limpar o túnel da escova.

- Apenas cabeça de limpeza R: Retirar a barra de distribuição da água da cabeça de limpeza e limpar o canal de água.

Figura U

- No caso de tempos de paragem mais longos, desligar o aparelho com a bateria completamente carregada. Carregar completamente a bateria, pelo menos, mensalmente.

Anualmente

- A inspecção prescrita deve ser realizada pelo serviço de assistência técnica.

Inspecção de segurança / contrato de manutenção

É possível acordar uma inspecção de segurança regular ou celebrar um contrato de manutenção com o fornecedor. Procure aconselhamento.

Trabalhos de manutenção

Limpar o filtro de protecção da turbina

1. Abrir a tampa do depósito de água suja.

2. Apertar os ganchos de engate.

Figura V

① Gancho de engate

② Flutuador

③Filtro de protecção da turbina

1. Retirar o flutuador.

2. Rodar o filtro de protecção da turbina no sentido contrário ao dos ponteiros do relógio.

3. Remover o filtro de protecção da turbina.

4. Limpar o filtro de protecção da turbina sob água corrente.

5. Voltar a colocar o filtro de protecção da turbina.

6. Montar o flutuador.

Virar ou substituir os lábios de aspiração

Se os lábios de aspiração estiverem gastos, têm de ser virados ou substituídos.

Os lábios de aspiração podem ser virados 3 vezes, até que todos os 4 cantos fiquem gastos.

1. Retirar a barra de aspiração.

2. Desenroscar os manípulos em estrela.

Figura W

① Manípulo em estrela

②Braçadeira

③ Parte interna da barra de aspiração

④ Grampo de segurança

1. Extrair a parte interna do barra de aspiração.

2. Abrir o grampo de segurança.

3. Retirar a braçadeira.

4. Soltar os lábios de aspiração da parte interna. Figura X

① Lábio raspador

②Lábio de apoio

③ Parte interna da barra de aspiração

④Braçadeira

1. Pressionar os lábios de aspiração virados ou novos contra os nós da parte interna da barra de aspiração.

2. Colocar a braçadeira.

3. Empurrar a parte interna da barra de aspiração na parte superior.

4. Enroscar os manípulos em estrela e apertar.

Limpar o filtro de sujidade grossa

1. Abrir a tampa do depósito de água suja. Figura Y

①Filtro de sujidade grossa

② Filtro de cotão

1. Retirar o filtro de sujidade grossa para cima.

2. Lavar o filtro de sujidade grossa sob água corrente.

3. Colocar o filtro de sujidade grossa no depósito de água suja.

Montar a cabeça de limpeza D

1. Levantar o suporte da cabeça de limpeza (consultar o capítulo "Intelligent Key cinzenta / ... / Selecionar a formato das escovas").

2. Deslizar a cabeça de limpeza sob o aparelho, de forma que a manqueira fique virada para trás.

3. Deslizar a cabeça de limpeza apenas até meio sob o aparelho.

4. Pressionar o pino de encaixe para a esquerda e retirar a tampa da cabeça de limpeza. Figura Z

① Pino de encaixe

②Tampa

1. Unir o cabo de alimentação da cabeça de limpeza ao cabo do aparelho (as mesmas cores devem coincidir).

Figura AA

① Cabo do aparelho

② Cabo de alimentação

1. Colocar a tampa e encaixar.

2. Empurrar a cabeça de limpeza ao centro debaixo do aparelho.

3. Unir o acoplamento de mangueira na cabeça de limpeza à mangueira do aparelho. Figura AB

① Acoplamento de mangueira

② Mangueira

1. Inserir a patilha ao centro da cabeça de limpeza, entre o garfo na alavanca. Figura AC

① Pino de retenção

② Alavanca

③ Patilha

1. Alinhar o suporte da cabeça de limpeza, de forma que os orifícios da alavanca e da cabeça de limpeza coincidam.

2. Inserir o pino de retenção nos orifícios e girar a chapa de segurança para baixo.

3. Inserir o pino cilíndrico no orifício da barra de tracção. Figura AD

① Barra de tracção

②Pino cilíndrico

③Guia

1. Empurrar a barra de tracção totalmente para baixo na guia da cabeça de limpeza.

2. Inserir e encaixar a chapa de segurança na guia.

3. Repetir o processo com a barra de tracção no lado oposto.

4. Inserir a Intelligent Key cinzenta.

5. Ajustar o tipo de escova "Disk"

Desmontar a cabeça de limpeza D

1. Pressionar a chapa de segurança e girar a barra de tracção para cima.

Figura AJ

①Chapa de segurança

②Barra de tracção

1. A posterior desmontagem ocorre na ordem inversa à da montagem.

Montar a cabeça de limpeza R

1. Retirar as duas coberturas.

Figura AE

①Tampa

②Parafuso, tampa

③Cobertura

④Parafuso, suporte

⑤ Suporte

1. Desaparafusar os parafusos dos suportes.

2. Remover os dois suportes.

3. Desaparafusar o parafuso na tampa.

4. Fixar as duas barras de tracção nos parafusos com olhal.

Figura AF

①Barra de tracção

②Porca recartilhada

③Porca

④Parafuso com olhal

1. Empurrar a cabeça de limpeza ao centro debaixo do aparelho.

2. Fixar as duas barras de tracção nos suportes (binário de aperto: 25 Nm).

Figura AG

①Parafuso M8x20

② Disco

③ Suporte

④ Barra de tracção

1. Inserir a patilha ao centro da cabeça de limpeza, entre o garfo na alavanca.

Figura AH

① Alavanca

② Disco

③ Contrapino de mola

4 Pernos

5 Patilha

1. Alinhar o suporte da cabeça de limpeza, de forma que os orifícios da alavanca e da cabeça de limpeza coincidam.

2. Inserir o perno pelo garfo e pela patilha.

3. Enfiar uma anilha no perno.

4. Fixar o perno com um contrapino de mola.

5. Unir o acoplamento de mangueira na cabeça de limpeza à mangueira do aparelho.

Figura AB

①Acoplamento de mangueira

② Mangueira

1. Abrir a tampa.

Figura AI

①Tampa

1. Unir o cabo de alimentação da cabeça de limpeza ao cabo do aparelho (as mesmas cores devem coincidir).

2. Colocar a tampa e fixá-la com o parafuso.

3. Colocar um nível de bolha no lado da cabeça de limpeza, paralelamente ao sentido de condução.

4. Alinhar a cabeça de limpeza horizontalmente, ajustando o parafuso serrilhado e a porca no parafuso com olhal.

5. Repetir o ajuste no outro lado do aparelho.

6. Inserir a Intelligent Key cinzenta.

7. Ajustar o tipo de escova "Brush".

Substituir as escovas cilíndricas

Aviso

Substituir as escovas cilindricas quando o comprimento da cerda atingir 10 mm.

1. Elevar a cabeça de limpeza.

2. Extrair a pega de substituição de escovas.

Figura AL

① Pega de substituição de escovas

② Tampa do mancal com lábio raspador

1. Remover a tampa do mancal, incluindo o lábio ras- pador.

2. Retirar as escovas cilíndricas.

3. Inserir as novas escovas cilíndricas de modo a fica- rem centradas no arrastador.

Figura AM

① Carreto de arrasto

2 Mandril

1. Instalar a tampa do mancal com o lábio raspador.

Aviso

Certifique-se de que as escovas cilindricas estão sobre o mandril e não por baixo.

1. Rodar a pega de substituição de escovas para cima e encaixar no lugar.

2. Repetir o processo no lado oposto.

Substituir as escovas de discos

1. Elevar a cabeça de limpeza.

2. Pressionar o pedal de substituição de escovas para além da resistência.

Figura AK

① Pedal de substituição de escovas

1. Retirar a 1.ª escova de discos de lado, sob a cabeça de limpeza.

2. Manter a nova escova de discos sob a cabeça de limpeza, pressionar para cima e engatar.

3. Repetir o processo para a 2.ª escova de discos

Substituir a varredora de esfregona lateral (opção)

1. Pressionar a alavanca de substituição de escovas para baixo.

Figura AN

① Escova da varredora de esfregona lateral

② Alavanca de substituição de escovas

A escova cai do suporte.

1. Manter a nova escova sob a varredora de esfregona lateral, pressionar para cima e engatar

Substituir a vassoura lateral (apenas variante SB)

Limpar o filtro de água de rede

1. Escoar a água de rede (consultar o capítulo "Escoar a água de rede").

2. Desenroscar o fecho do depósito de água limpa.

Figura AO

① Filtro da água de rede

②Fecho do depósito de água limpa

1. Retirar o filtro da água de rede e lavar com água limpa.

2. Colocar o filtro de água de rede.

3. Aplicar o fecho do depósito de água limpa.

Aviso: Garantir que a ligação de mangueira no fe- cho do depósito de água limpa está no ponto mais fundo depois do aparafusamento.

Ajuda em caso de avarias

△PERIGO

O aparelho pode ser ligado inadvertamente

As pessoas que trabalham no aparelho podem sofrer ferimentos.

Antes de dar início a qualquer trabalho no aparelho, remova a Intelligent Key.

Antes de dar início a qualquer trabalho, retire a ficha de rede da tomada do carregador interno.

Antes de dar início a qualquer trabalho, desligue o con- nector da bateria.

1. Escoar a água suja.

2. Escoar o resto de água de rede.

Aviso

Se a avaria não puder ser eliminada com as instruções a seguir, entre em contacto com o serviço de assistência técnica.

Avarias com indicação no display

No caso de avarias que sejam indicadas no display, proceder da seguinte forma:

• Indicação de avaria na forma de código numérico No caso de uma indicação de avaria com código numérico, primeiro repor o erro (o aparelho):
  a Colocar o interruptor de programa em "OFF".
  b Aguardar até que o código numérico desapareça no display.
  c Colocar o interruptor de programa no programa anterior.

Apenas quando o erro voltar a ocorrer, realizar as respectivas medidas correctivas na ordem indicada. O interruptor de chave deve estar em "0" e o botão de paragem de emergência deve estar pressionado.

d Caso não se consiga eliminar o erro, entrar em contacto com o serviço de assistência técnica, indicado a mensagem de erro.

- Indicação da avaria na forma de texto a Seguir as instruções no display. b Eliminar a avaria pressionando o botão Info.

Aviso

As mensagens de avaria, que não estejam listadas na tabela seguinte, indicam erros que não podem ser eliminados pelo utilizador. Neste caso, entrar em contacto com o serviço de assistência técnica.

Avaria Eliminação
Interr.assento aberto! 1. Aliviar o pedal	do acelerador.2. Aliviar brevemente o banco do condutor, para que o comando possa verificar o funcionamento do interruptor do assento.
Pedal acelerado soltar! 1. Soltar o pedal	do acelerador.
Nenhuma Direcao marcha! 1. Informar o serviço de assistência técnica.
Bateria descarregada! 1. Carregar a bateria.
Tensao bateria invalida! 1. Informar o serviço de assistência técnica.
Modulo de carga com defeito! 1. Verificar o carregador.
Dep. agua limpa vazio!! 1. Reabastecer	o depósito de água limpa.
Pressao escova nao alcancado!	1. Verificar as escovas quanto a desgaste e substituir, se necessário.2. Verificar o funcionamento da cabeça de limpeza: baixar, levantar.
Agua suja cheia!	1. Esvaziar o depósito de água suja.
Travao com defeito!	1. Deixar de conduzir o aparelho.2. Informar o serviço de assistência técnica.
Motor combustao muito quente! Fase arrefec.	1. Colocar o interruptor de segurança na posição "0".2. Deixar o aparelho arrefecer durante, pelo menos, 15 minutos.3. Se o problema persistir, informar o serviço de assistência técnica.
Buzina com defeito!	1. Informar o serviço de assistência técnica.
Cabeca CPU multo quente! Fase arrefec.	1. Colocar o interruptor de segurança na posição "0".2. Deixar o comando arrefecer durante, pelo menos, 5 minutos.3. Reduzir significativamente a pressão das escovas em pavimentos muito ásperos.4. Se o problema persistir, informar o serviço de assistência técnica.
Acion. escova Sobrecarga	1. Ajustar o nível das escovas.

Avarias sem indicação no display

Avaria Eliminação
É Impossível Iniclar o aparelho	1. Sentar-se no banco.2. Antes de ligar o interruptor de segurança, retirar o pé do pedal do acelerador.3. Colocar o interruptor de segurança em "1".4. Verificar e, se necessário, carregar as baterias.5. Colocar o interruptor de programa em "OFF".6. Aguardar 10 segundos.7. Colocar o interruptor de programa no programa desejado.8. Se possível, conduzir o aparelho apenas em superfícies planas.9. Verificar o travão de parqueamento, se necessário.Se o erro persistir, informar o serviço de assistência técnica.
A quantidade de água não é suficiente	1. Verificar o nível de enchimento da água de rede, se necessário, encher o depósito completamente para que o ar seja expelido.2. Retirar o filtro de água de rede e limpar.3. Inserir o filtro e apertar o fecho.4. Apenas cabeça de limpeza R: Retirar a barra de distribuição da água na cabeça de limpeza.5. Apenas cabeça de limpeza R: Limpar o canal de água.6. Verificar as mangueiras quanto a obstruções e, se necessário, limpar.
A potência de aspiração é insuficiente	1. Limpar as juntas entre o depósito de água suja e a tampa e verificar a estanqueidade, substituindo, se necessário.2. Verificar o filtro de protecção da turbina quanto a sujidade e, se necessário, limpar.3. Limpar os lábios de aspiração na barra de aspiração e, se necessário, virar ou substituir.4. Fechar a tampa da mangueira de descarga da água suja.5. Fechar a tampa do sistema de lavagem do depósito de água suja.6. Verificar a mangueira de aspiração quanto a obstruções e, se necessário, limpar.7. Verificar a mangueira de aspiração quanto a estanqueidade e, se necessário, substituir.8. Verificar o ajuste da barra de aspiração.
O resultado de limpeza é insuficiente	1. Ajustar o programa de limpeza apropriado para a tarefa de limpeza.2. Usar escovas adequadas para a tarefa de limpeza.3. Usar um produto de limpeza adequado para a tarefa de limpeza.4. Reduzir a velocidade.5. Ajustar a pressão de contacto.6. Ajustar os lábios raspadores.7. Verificar a escova quanto a desgaste e substituir, se necessário.8. Verificar a saída de água.
As escovas não rodam	1. Reduzir a pressão de contacto.2. Verificar se um corpo estranho bloqueia as escovas e, se necessário, remover o corpo estranho.3. Se o motor estiver sobrecarregado, deixar o motor arrefecer.4. Colocar o interruptor de programa em "OFF".5. Aguardar 10 segundos.6. Colocar o interruptor de programa no programa desejado.7. Verificar a ficha do aparelho está conectada à cabeça de limpeza.
O aparelho não trava	1. Reverter o desbloqueio do travão (ver "Montagem/Desembalamento/Fazer deslizar o aparelho para fora da palete").
A mangueira de descarga da água su-ja está entupida	1. Abrir a tampa do dispositivo de dosagem na mangueira de descarga.2. Puxar a mangueira de aspiração da barra de aspiração e fechá-la com a mão.3. Colocar o interruptor de programa na posição "aspirar".O bloqueio é aspirado da mangueira de descarga para o depósito de água suja.
A dosagem do detergente "Dose" não funciona	1. Apenas versão "Dose": Informar o serviço de assistência técnica.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos
R 75 D 75 R 85 D 90 D 110

Informações gerais
Velocidade de condução, máx. (Adv) km/h 6 (10) 6 (10) 6 (10) 6 (10) 6 (10)
Rendimento teórico (Adv) m	^2 /h 4500 (7500) 4500 (7500) 5100 (8500) 5400 (9000) 6600
Rendimento teórico com varredora de esfregona lateral m	^2 /h - - 5700 (9500) 6000 (10000) -
Rendimento prático m	^2 /h 3200 (5300) 3200 (5300) 3600 (6000) 3800 (6300) 4600
Volume do depósito de água limpa/suja B 150 (B 200) I 150 (200) 150 (200) 150 (200) 150 (200) 150 (200)
Volume do filtro de sujidade grossa	I	7	-	9	-	-
Volume do depósito do detergente (opção Dose)	I	5	5	5	5	5
Dosagem do detergente	%	0...3	0...3	0...3	0...3	0...3
Dosagem da água	l/min	0...7	0...7	0...7	0...7	0...7
Carga superficial (com condutor e depósito de água limpa cheio)
Pressão superficial roda dianteira B 150 (B 200)	N/mm ^2	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)	0,94 (0,98)
Pressão superficial roda traseira B 150 (B 200)	N/mm ^2	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)	0,51 (0,67)
Carga sobre o pavimento (peso/área de estacionamento) (Adv) B 150 / B 200	kg/m ^2	599 (612) / 567 /-- )	599 (612) / 567 /-- )	599 (612) / 567 /-- )	599 (612) / 567 /-- )	599 (612) / 567 /-- )
Pressão superficial da roda dianteira B 150 low wheel pres- sure	N/mm ^2	0,172	0,172	0,172	0,172	0,172
Pressão superficial da roda traseira B 150 low wheel pres- sure esquerda / direita	N/mm ^2	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228	0,221 / 0,228
Massa
Comprimento B 150 (B 200)	mm	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)	1690 (1940)
Largura sem barra de aspiração B 150 (B 200)	mm	810 (850)	810 (850)	910 (910)	980 (980)	1110
Altura	mm	1390 1390 1390		1390 1390
Altura com tecto de protecção (opção)	mm	2060	2060	2060	2060	2060
Largura de trabalho	mm	750	750	850	900	1100
Largura de trabalho com varredora de esfregona lateral	mm	-	-	950	1000	-
Largura de trabalho com vassouras laterais	mm	1080	1080	1080	1080	1080
Dimensões embalagem C x L x A B 150 (B 200)	mm	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x1120x1700(2040x1120x1800)	1870x 1120x1700(2040x1120x1800)
Pneus
Roda dianteira, largura (low wheel pressure)	mm	90 (235)	90 (235)	90 (235)	90 (235)	90 (235)
Roda dianteira, diâmetro (low wheel pressure)	mm	265 (290)	265 (290)	265 (290)	265 (290)	265 (290)
Roda traseira, largura (low wheel pressure)	mm	75 (125)	75 (125)	75 (125)	75 (125)	75 (125)
Roda traseira, diâmetro (low wheel pressure)	mm	350 (350)	350 (350)	350 (350)	350 (350)	350 (350)
Peso
Peso total admissível B 150 (B 200)	kg	957 (994)	957 (994)	957 (994)	957 (994)	957 (994)
Tara (peso de transporte) B 150 (B 200)	kg	727 (699)	727 (699)	727 (699)	727 (699)	727 (699)
Força de contacto das escovas, máx.	N (kg)	765 (78)	641 (65)	844 (86)	778 (79)	925 (94)
Pressão de contacto das escovas, máx.	N/m ^2 (g/cm ^2 )	27300 (280) 3700 (40) 26400 (270) 2800 (30) 2400 (25)
Características do aparelho
Tensão nominal	V	36	36	36	36	36
Capacidade da bateria	Ah (5 h)	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285	170 / 180 / 240 /285
Potência de consumo média (Adv)	W	2300 (3200)	2200 (3100)	2600 (3500)	2400 (3300)	2500
Potência de consumo média com varredora de esfregona lateral (Adv)	W	2400 (3300) 2300 (3200) 2700 (3600)		2500 (3400) 2600
Potência do motor de tracção (Adv)	W	600 (1400)	600 (1400)	600 (1400)	600 (1400)	600
Potência da turbina de aspiração	W	750	750	750	750	750
Potência do accionamento das escovas	W	2 x 600	2 x 600	2 x 750	2 x 600	2 x 600
Tipo de protecção		IPX3	IPX3	IPX3	IPX3	IPX3
Aspirar
Potência de aspiração, volume de ar	l/s	27,3	27,3	27,3	27,3	27,3
Subpressão (máx.)	kPa (mbar)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)	21,1 (211)
Escovas de limpeza
Diâmetro das escovas	mm	105	410	105	450	550
Comprimento da escova	mm	700	-	800	-	-
Velocidade de rotação das escovas	1/min	1200	180	1200	180	180
Diâmetro da escova da varredora de esfregona lateral	mm	-	-	220	220	-
Velocidade de rotação das escovas da varredora de esfregona lateral	1/min	-	-	210	210	-
Carregador interno
Tensão nominal	V	230	230	230	230	230
Frequência	Hz	50-60	50-60	50-60	50-60	50-60
Consumo de corrente	A	8	8	8	8	8
Condições ambientais
Gama de temperatura admissível	°C	5...40	5...40	5...40	5...40	5...40
Temperatura da água máx.	°C	50	50	50	50	50
Pressão da água do sistema de enchimento (opção)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)

R 75

D 75

R 85

D 90

D 110

Pressão da água do sistema de lavagem do depósito de água suja (opção)

MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10)

Humidade relativa do ar % 20...90 20...90 20...90 20...90 20...90

Inclinação

Aumento máx. da área de trabalho (Adv) % 10 (15) 10 (15) 10 (15) 10 (15) 10 (15)

Valores determinados de acordo com a EN 60335-2-72

Valor de vibração mão/braço m/s	^2	<2,5	<2,5	<2,5	<2,5
Valor de vibração do assento m/s	^2	<2,5	<2,5	<2,5	<2,5
Insegurança K	dB(A)	0,1	0,1	0,1	0,1	0,1
Nível acústico L_pA Operação normal	dB(A)	67	67	67	67	67
Insegurança K_pA	dB(A)	2	2	2	2	2
Nível de potência sonora L_WA + Incerteza K_WA Operação normal	dB(A)	85	85	85	85	85

Varredora de esfregona lateral

Potência	W	-	-	140	140	-
Força de contacto das escovas, máx.	N (kg)	-	-	88 (9)	88 (9)	-
Pressão de contacto das escovas, máx.	N/m^2(g/cm^2)	-	-	2943 (30)	2943 (30)	-

Reservados os direitos a alterações técnicas.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: lavadora de pavimentos da máquina com condutor sentado

Tipo: 1.246-xxx

Directivas da União Europeia pertinentes

Os signatários actuam em nome e em procuração do Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]

1. Valuta likavesi pois.

Huomautus

- Valuta likavesi pois.

Verificarea frânei de parcare

△PERICOL
