MANUAL DE UTILIZADOR IVM 40242 H Kärcher

Utilização prevista. 80

Proteção do meio ambiente 81

Acessórios e peças sobressalentes... 81

Volume do fornecimento 81

Descrição do aparecido 81

Simbolos no aparelho 81

Arranque 82

Operacao 83

Transporte 87

Armazenamento. 87

Conservaço e manutencao 87

Ajuda em caso de avarias. 90

Recolha 91

Garantia 91

Dados techniques. 91

Declaracao de conformidade UE 92

Indicações gerais

Antes da primeira'utilisation do seu aparecido, leia estemanual de instruções original, depuis disso, proce-da de acordo com o mesmo e guarde-o para uso posterior ou para propriétarios futuros.

• Ler atentamente os avisos de segurança do n.° 5.956-249.0 antes do primeiro arranque.
• A não observança do manual de instruções e dos avisos de segurarça pode originar danos no aparecido e perigo para o operador e terceiros.
• Em caso de danos de transporte, informar imeditamente o distribuidor.

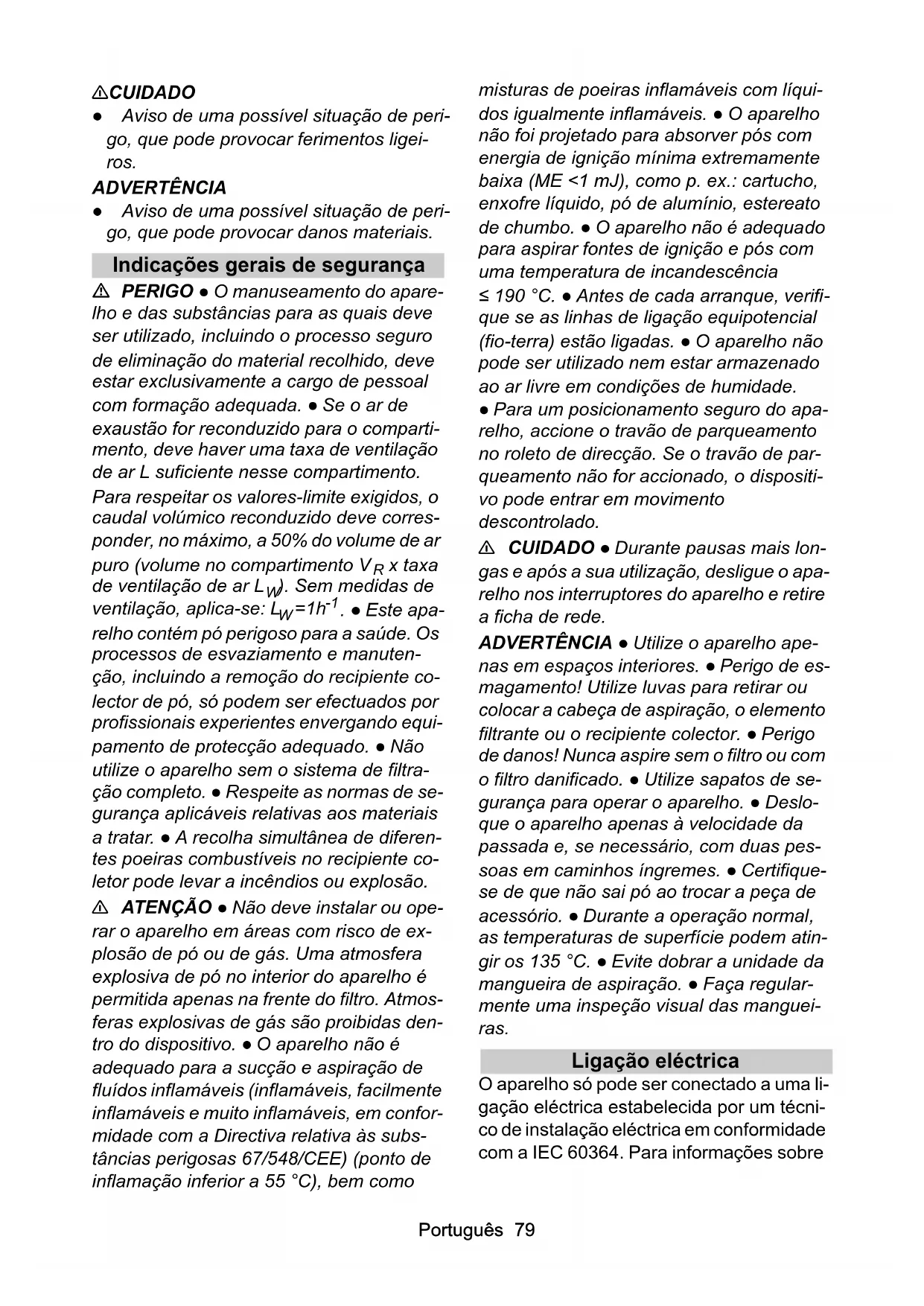

Avisos de segurarca

Niveau de perigo

△PERIGO

• Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇAO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

CUIDADO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÉNCIA

• Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Indicações gerais de segurança

PERIGO O manuseamento do aparecido e das substancias para as quais deve serutilizzato,incluindo oprocesso seguro de eliminação do material recolhido,devestar exclusivamente a cargo de pessoal com formação adequada. Se o ar de exaustão for reconduzido para o compartmento,deve haber uma taxa de ventilação de ar L sufficiente)nesse compartmento.

Para respeitar os values-limite exigidos, o caudal volumico reconduzido deve corresponder, no maximo, a 50% do volume de ar puro (volume no compartmento V_Rx taxa de ventilacao de ar L_W . Sem medidas de ventilacao, aplica-se: L_W = 1h^-1 . Este aparelo containo porigoso para a saude. Os processos de esvaziamento e manutencao, incluindo a remoacao do recipiente collector de po, so poder ser efectuados por professionais experiencias envergando equipamento de protecao adequado. Nao utilize o aparelho sem oSYSTEMA de filtracao completeo. Respeite as normas de seguranca aplicaveis relativas aos materiais a trattar. A recolha simultanea de differentes poeiras combustiveis no recipiente collector pode levar a incendios ou explosao.

ATENÇA O Não deve instalar ou operar o aparelho em和地区 com risco de explosão de po ou de gás. Uma atmosalera explosiva de po no interior do aparinho é permitida apenas na fronte do过滤. Atmosferas explosivas de gás são proibidas dentro do disposicao. O aparinho não é adequado para a sucção e aspiração de fluidos inflamáveis (inflamáveis, fácilmente inflamáveis e muito inflamáveis, em conformidade com a Directa relativa àssubstâncias perigosas 67/548/CEE) (ponto de inflamação inferior a 55^ ), bem como

misturas de poeiras inflamáveis com liquidos igualmente inflamáveis. • O aparelho não foi projetado para absorver pós com energia de ignião minima extremamente baixa (ME <1 mJ), como p. ex.: cartucho, enxorfé líquido, pó de aluminio, estereato de chumbo. • O aparelho não é adequado para aspirar fontes de ignião e pós com uma temperatura de incandescência

≤ 190^ . Antes de cada arranque, verificque se as linhas de ligação equipotencial (fio-terra) está ligadas. O aparelho não pode ser utilizeso nem estar armazenado ao ar livre em condições de humidade.

• Para um positionalamento seguro do aparelho, acontece o trabalho de parqueamento no roleto de direção. Se o trabalho de parqueamento não forcionado, o dispositivo podeentrarmovimento descontrolado.

CUIDADO • Durante paumas mais longas e après a sua'utilisation, deslieue o aparelho nos interruptores do aparelho e retire a ficha de rede.

ADVERTÉNCIA • Utilize o aparecido apenas em espaços interiores. • Perigo de esmagamento! Utilize luvas para retirar ou colocar aCESSA de aspiração, o elemento filtrante ou o recipiente colector. • Perigo de danos! Nunca aspire sem o filtro ou com o filtro danificado. • Utilize sapatos de segurarça para operar o aparecido. • Desloque o aparecido apenas à velocidade da passada e, se necessário, com das pessoas em caminhos ingremes. • Certificado de que não sai pou trocar a coisa de acessório. • Durante a operationa normal, as temperatas de superficie企业提供 atingir os 135^ . • Evite fazer a unidade da mangueira de aspiração. • Faça regularmente uma inspeção visual das mangueiras.

Ligação eletrica

O aparecido soit ser connectado a una lia- gação eletrica estabelecida por um的技术ico de instalacao eletrica em conformidade com a IEC 60364. Para informacoes sobre

valores de ligação, consultar Dados téncicos e placá de caractéricas.

△PERIGO

Perigo deCHOQUEelctrico

Perigo de vida

Não danifique os cabos de ligação eletrica, por ex., passando por cima, esmagando ou puxando.

Proteja o cabo contra calor, oleo e arestas vivas.

Verifique o cabo de ligaçao à rede do aparelho antes de cada operacao. Não opere o aparelho com um cabo danificado. Providencia a substituiçao do cabo danificado e substituido por um的技术ico electricista.

Comportamento em caso de emergência

PERIGO

Perigo de ferimentos e danos em caso de curto-circuito ou de outras falhasétricas

Perigo deCHOQUEelétrico,perigo dequeimaduras

Desligue o aparelho e retire a ficha de rede.

Comportamento em caso de rutura do filtró/fuga:

1. Desligar imeditamente o aparello

O aparecido não podeContinuar a operar.

1. Substituir o filtro.

Utilização prevista

O aparheiro é adequado para:

• Limpeza a humido e a seco do chão e das superficies de paredes
• Aspiração de poeiras secas, inflamá-veis, depositadas e perigosas para a saúde; classe de pó H de acordo com a norma EN 60335-2-69
• Aspiração desubstências não explosivas
• Aspiração de poeiras inflamáveis de todas as classes de explosão de pó (excepto pó com energia minima de igniação ME < 1 mJ)

• Aspiração de poeiras e sujidade em elevadas quantidades

• Aspiração de poeiras inflamáveis de uma zona 22, se o aparecido estiver instalado fora de和地区 potencialmente explosivas

• Aspiração desubstências humidas e liquidas
• Utilização industrial, por exemplo, em和地区 de armazenamento e fabrico
• Utilização profissional, por exemplo, em hotelis, escolas, hospitais, fabricas, lojas,estrórios e agencies imobiliarias.

Se existir uma zona Ex classificada no local de instalação do aparelho, é necessário utilizez um aparelho Ex adequado.

O funciona perfeito do aparelho é assegurado pelos diâmetros nominais DN40 e DN50 da mangueira de aspiração.

Qualquer outra utilização é considerada inadequada.

O aparelho não é adequado para:

• Aspiração de fontes de igniação e de poeiras com uma temperatura de incanhescência ≤ 190 °C
• Aspiração desubstências explosivas ou Equivalentes no sentido do artigo 1.^ da lei alema relativa àssubstências explosivas (SprengG), misturas explosivas de vapor de ar, bem como poeiras de Al e Mg
• Aspiração de liquidos inflamíveis (inflamáveis, fácilmente inflamáveis e muito inflamíveis, em conformidade com a leição relativa àssubstências perigosas, Direcita 67/548/CEE) (ponto de inflamação inferior a 55^ ), bem como misturas de poeiras inflamíveis com liquidos inflamíveis
• Aspiração de pó ou poeiras de magnésio
• Aspiração de misturas de liquidos inflamíveis e poeiras inflamíveis
• Aspiração de partículas incandescentes ou quentes; caso contrário, tal pode provocar um incério ou uma explosão
• Ligação a uma boa que liberte é

Proteção do meio ambiente

Os materiais de empacotamento são reciclaveis. Elimine as embalagens de acordo com os regulamentos ambientais.
Os apareiros electricos e eletronicos contém materiais recicláveis de valor, com frequência, componentes como baterias, Accumuladores ou oleo que, em caso de Manipulation ou recolha errada, podem representar um potencial perigo para a saude humana e para o ambiente. Estes componentes são necessários para o bom funciona do apareiro. Os apareiros que aparecem este símbolo não devem ser recolhados no lixo dométrico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações realizadas acerca dos ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

△PERIGO

Risco de explosão devido acessórios não aprovados

Use apenas acessórios aprovados pelo fabricante e marcados com o adesivo Ex para uso com o tipo 22.

Ao utilizear apenas acessórios originaise peças sobressalentes originais, garantue umautilização segura e o bom functiona-mentationo do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Aviso

O volume do fornecimento não inclui acessórios. Os acessórios devem ser encomendados separatamente, dependendo da aplicação.

Volume do fornecimento

AoAbrir a embalagem,confirma a integralidade do conteudo.Em caso de danos de transporte,notifique o seu distribuidor.

Descrição do aparecido

Figuras, ver paginga de graficos Figura A

① Roleto de direcção com trabalho de parqueamento
② Recipiente de sujidade
Tampa de fecho no recipiente de sujida
Tampa de fecho no anel doimento
5 Manómetro
6Limpeza do filtro
⑦ Bloqueio do anel intermedio
Interruptor do aparecido da turbina de aspiração
Cabeça de aspiração
10Filtro
⑪Anel de vendação
② Filtro de retenção
13Placa de caracteristicas
(4)Pega de transporte
Cabo de rede
16Braçadeira para cabo
17Anel intermedio
⑧ Pega do recipiente de sujidade
19Alavanca de avanço
20Bloqueio da casa de aspiracao
21 Anel do filtro
② Suporte de aspiracao no anel do filtro
23Suporte de aspiração no recipiente de sujidade
24Chassis

Simbolos no aparelho

O aparelho é adequado para a respiração de poeiras até à classe de pó H.

ADVERTÉNCIA: Este aparecido contém pos perigosos para a saude. O esvaziãoamento e manutençao, incluindo a remoçao do saco de po, so poder ser efetuados por professionais experientes envergando equipoamento de protecao individual adequado. Não ligar antes de oSYSTEMA filtrante completeness estar instalado e de ter sido verificado

o funciona do controlo do caudal volúmico.

O aparecido é adequado para aspiração de poeiras inflamáveis, local de instalação para zona 22.

ADVERTÉNCIA: Este aparecido não pode ser instalado em nenhuma zona 22. Se existir uma zona 22, é necessário'utilizar um aparecido para和地区 explosivas.

O autocolante aparece os values para a subpressione max. em relaço ao corte transversal da mangueira de aspiraçãoutilizzato. O valor actual pode ser lido no manômetro. Ver o capitulo Ler o caudal volumico minimo para conhecer os values aplicáveis a este aparelho. Casa não sera alcancado this valor, o filtro deve ser limpo (consultar o capítulo Limpar o filtro principal) ou substituído (consultar o capítulo Substituir o filtro principal).Os various cortes transversais da mangueira de aspiração permitem a adaptação a differentes cortes transversais de ligação das peças de acessósios.

Saco de recolha

(N.° de encomenda 9.989-606.0)

Saco do filtró de segurança

(N.° de encomenda 6.904-420.0)

Filtro principal

(N.° de encomenda 9.990-222.0)

Filtro H14

(N.° de encomenda 9.993-005.0)

Arranque

△ATENÇA O

Linha de ligação equipotencial mal ligada

Choque elétrico

Doções das vias respiratórias devo a inaláção de bó.

Não aspire sem o elemento filtrante, pouco a elevada emissão de bó fino constitui um perigo para a saúde.

ADVERTÉNCIA

Falta um elemento filtrante

Danos na turbina de aspiração

Não aspirar sem um elemento filtrante.

1. Colocar o aparecido na posicao de trabalho.
2. Fixar o aparelho com os travões de parqueamento.
3. Assegurar-se de que a%cabeça de aspi-RAÇÃO está inseridacorrectamente.
4. Inserir a mangueira de aspiração (não inclua no volume do fornecimento) na conexão de aspiração escolhida (consultar o capítulo Escolher a conexão de aspiração).
5. Fechar bem o除外 suporte de aspiração com o tampão de fecho (consultrar o capítilo Fechar a conexão de aspiração).
6. Verificar o;nivel de enchimento do recipiente de sujidade (consultar o capitulo Verificar o;nivel de enchimento do recipiente de sujidade).
7. Se necessário, esvaziar o recipiente de sujidade (consultar o capítulo Esvaziar o recipiente de sujidade).

8. Antes da aspiração de solidos, colocar o saco de recolha ou o saco do过滤 de segurar, dependendo da aplicação (consular o capítulo Aspiração de solidos)

9. Inserir o acessório desejado (não incluído no volume do fornecimento) na mangueira de aspiração.

Escolher a conexão de aspiração

Dependendo da aplicacao, a mangueira de aspiracao pode ser inserida em 2 suportes de aspiracao differs.

• Suporte de aspiração no anel do filtró
• Aspiração de solidos com saco de recolha: Poeiras grossas, grandes quantidades de material aspirado durante um curto periodo de tempo O saco de recolha não está incluído no volume do fornecimento e pode ser encomendado separadamente; ref. a 9.989-606.0 (5各单位).
• Aspiração de liquidos
• Suporte de aspiração no recipiente de sujidade
• Aspiração de solidos com saco do filtró de segurar: Pó fino, grandes quantidades de material aspirado continuamente O aparecido está equipado com um saco do filtró de segurar com tampa de fecho, n.° de encomenda 6.904-420.0 (5 unidas).
• Aspiração de liquidos

Não ligar das manqueiras de aspiração ao aspirador ao mesmo tempo. Um suporte de aspireção deve estar bem fechado com o tâmpao de fecho.

No caso da utilizesação do saco de recolha, o suporte de aspiração inferior deve estar bem fechado.

No caso dautilização do saco do filtró de segança, o suporte de aspiração superior deve está bem fechado.

Fechar a conexão de aspiração

ATENÇAO

Perigo de ferimentos

Danos na pele, pulmões e olhos devido a pó fino
Apos remove a mangueira de aspiração, é necessário fechar a conexão de aspiração com o tampão de fecho.

Figura B

1. Inserir o tampão de fecho com precisão na conexão de aspiração.
2. Introduzir o tampão de fecho até ao batente.

Verificar o;nível de enchimento do recipientente de sujidade

O recipiente de sujidade deve ser esvaziado quando está cheio até à extremidade inferior do suporte de aspiração no recipiente. O aparecido não se desliga automaticamente quando aaltitude Tmaxima de enchimento é excedia.

1. Verificar regularamente o;nível de enchimento do recipiente de sujidade.

Operação

ATENÇAO

Perigo devido a po nocivo para a saude Doenças das vias respiratorias devido a inalacao de po.

Não aspire sem outros os elementos filtrantes, quando a elevada emissão de pó fino constitui um perigo para a saúde.

Antes de cada'utilisation, verifique se antes os elementos filtrantes está correto.mente instalados.

ADVERTÉNCIA

Perigo de danos na turbina de aspiração. Ao aspirar, nunca retire o elemento do padrão principal.

Aspiração de solidos

ATENÇA O

Aumento da emissão de pó devido ao manuseamento incorreto dos suportes de aspiração

Doencas das vias respiratorias devidao a inalacao de po, anomalias do aparelho

Não ligue 2 mangueiras de aspiração ao aparecido ao mesmo tempo. Um suporte de aspiração deve estar bem fechado com o tampão de fecho.

Certifique-se de que utilizes o saco de recolha apenas em conjunto com o suporte de aspiracao superior, caso contrario, o saco sera aspirado para cima durante a aspiracao.

Caso utilize o saco de recolha, o suporte de aspiracao inferior deve estar bem fechado. Se utilizes o saco do FILTER de segurarca, o suporte de aspiracao superior deve estar bem fechado.

Aviso

Este aparelho permite aspirar todos os tipos de poeiras até a classe de pó H. Autilização de um saco colector de pó está prevista na lei.

Aviso

O aparelho é adequado para uso como aspirador industrial para aspiração de poeiras segas, não inflamáveis.

1. Dependendo do material aspirado, es colher a conexão de aspiração (consul- tar o capítulo Escolher a conexão de aspiração).
2. Dependendo da conexão de aspiração escolhida, colocar o saco de recolha ou o saco do FILTER de segurar (consultar o capículo Colocar o saco de recolha/ saco do FILTER de segurar).

Mudar da aspiração de liquidos para a aspiração de solidos

ADVERTÉNCIA

Mudança de aspiração de liquidos para solidos

Perigo de danos no filtro

Com o elemento filtrante molhado, não aspirarenso, uma vez que este entope o过滤 e o pode inutilizar.

1. Deixar fazer bem oatório humido antes da sua'utilisation nareshiração de solidos ou trocar por um seco.
2. Em caso de necessidade, trocar o filtro.

Colocar o saco de recolha/saco do filtro de segurarça

1. Fixar o aparelho com os travões de parqueamento.

Figura C

1. Puxar a pega para cima. O recipiente de sujidade é desbloqueado e baixado.

Figura D

1. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Colocar o saco de recolha

Figura E

1. Inserir o saco de recolha no recipiente de sujidade e encostar cuidadosamente à parede do deposito e ao fundo do deposito.
2. Virar a borda do saco de recolha para fora, por cima da borda do recipiente de sujidade.

Colocar o saco dovio de segurarca Figura F

1. Inserir o saco do filtro de segurarca.

Figura G

1. Virar a borda do saco do filtro de segurarça para fora, por cima da borda do recipiente de sujidade.

ATENÇAO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloquejo, nunca manter as mãos entre o recipiente de sujidade e o anel do过滤 nem colocá-las na proximidade da mecanica de elevação.

Bloquear o recipiente de sujidade acontenando a pega com ambas as mãos.

Figura H

ADVERTÉNCIA

Carga estatica do recipiente de sujidade Ignicao de poeiras

Certifique-se de que a ligaçao à terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade e bloquear com a pega.

Aspiração de liquidos

△PERIGO

Doções das vias respiratórias devo a inalação de bó.

Na aspiração de liquidos, não pode ser aspirados pos prejudicials à saûde.

ADVERTÉNCIA

Perigo de dano devido ao transbordo do recipiente de sujidade

O recipiente de sujidade pode encher em poucos segundos e transbordar aquando da admissao de quantidades de liquido elevadas.

Controlar sempre o;nível de enchimento.

1. Antes da aspiração de liquidos, remover o saco de recolha ou o saco do FILTER de segurarca (consultar o capículo Remover o saco de recolha/saco do FILTER de segurarça).

Remover o saco de recolha/saco do过滤器 de segurarca

1. Fixar o aparelho com os travões de parqueamento.
2. Se necessário, remover a mangueira de aspiração.
3. Fechar a conexão de aspiração no recipi piente de sujidade (consultar o capítulo Fechar a conexão de aspiração).

Figura C

1. Puxar a pega para cima. O recipiente de sujidade é desbloqueado e baixado.

Figura D

1. Retirar o recipiente de sujidade do aparvelho puxando pela pega.

Remover o saco de recolha

Figura I

1. Virar para cima o saco de recolha.
2. Fechar bem o saco de recolha com a braçadeira para cabo.
3. Extrair o saco de recolha.
4. Eliminar o saco de recolha em conformidade com as normas legais.

Remover o saco do filtró de segurança

Figura J

10.Virar para cima o saco do filtro de segurarça.

Figura K

11.Retirar a pellicula protetora.
12.Fechar o saco do filtro de segurarca com a aba autocolante.
13. Puxar o saco do filtro de segurarca para\ trás.

Figura L

1. Com a tampa de fecho, fechar bem a abertura da conexão de aspiração do saco do FILTER de segurarça.

Figura M

15.Fechar o saco do filtrlo de segurarca firmamente com a braçadeira para cabo em anexo.
16. Retirar o saco do futuro de segurarca do recipiente de sujidade.
17. Limpar o recipiente de sujidade por dentro com um pano humido.
18. Eliminar o saco do padr de segurar num saco fechado resistente ao po, em conformidade com as normas legais.

ATENÇAO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do过滤 não colocá-las na proximidade da mecanica de elevação.

Bloquear o recipiente de sujidade acontecido a pega com ámbas as参保s.

Figura H

ADVERTÉNCIA

Carga estatica do recipiente de sujidade Ignicão de poeiras

Certifique-se de que a ligaçao a terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade e bloquear com a pega.

Terminar a aspiração de liquidos

ATENÇA O

Recolha inadequada de efuentes

Poluiacao do meio ambiente

Respeite as normas locais para o tratamento de efuentes.

1. Secar o filtro.
2. Limpar o recipiente de sujidade com um pano humido e secá-lo.

Ligar o aparelho

1. Ligar a ficha de rede à tomada.
2. Ligar o aparelho nos interruptores do aparelho da turbina de aspiracao.

Aviso

Ligue e desliege as turbinas de aspiracao sempre sucessivamente. Para o functiunamento correto do manometro para monitorizar o caudal volumico minimo, é necessario que todas as turbinas de aspiracao estejam ligadas.
3. Iniciar o processo de aspiração.

Lero caudal volumico minimo

Na parte darente do aparelho encontrar-se um manómetro que indica a subpressione de aspiração no interior do aparelho. Se a subpressione Tmaxima (consultarabela) for atingida, o FILTER principal deve ser limpo (consultar o capítulo Limpar o FILTER principal). Este valor depende da potência do aparelho e da mangueira de aspiração usada. Se a limpeza não reduzir significativamente a subpressione, é necessário substituir o FILTER (consultar o capítulo Substitu r o FILTER principal).

ADVERTÉNCIA

Exceder a subpressione maxima

Perda de sucção

Se o valor especificado for exceedingly, a velocidade do ar cai abaixo de 20~m / s . Limpar ou substituir o filtro.

Diâmetro nominal da mangueira de aspiração	Subpressão má-ima
DN40 13,15 kPa	(131,5 mbar)
DN50 10,0 kPa (100 mbar)
DN70 ---

Limpar o filtro principal

1. Durante a respiração, fechar a abertura de entrada ou a mangueira de respiração.
2. Puxar a tampa da limpeza do fazer 3-4 vezes, mantendo-a aberta durante 1-2 seg. de cada vez.

Desligar o aparelho

1. Desligar o aparelho nos interruptores do aparelho da turbina de aspiração.
2. Retirar a ficha de rede.

Após cada的操作

Esvaziar o recipiente de sujidade

O recipiente de susjbidade deve ser esvaziar do quando necessario e antes cadautiliza- ao.
A abertura de entrada ou a mangueira de aspiração está fechadas.

1. Ligar o aparelho nos interruptores do aparelho da turbina de aspiração.
2. Limpar o filtro principal (consultar o capí-tulo Limpar o filtro principal).
3. Desligar o aparelho nos interruptores do aparelho da turbina de aspiracao.
4. Fixar o aparelho com os travões de parqueamento.

Figura C

1. Puxar a pega para cima.

O recipiente de sujidade é desbloqueado e baixado.

Figura D

1. Retirar o recipiente de sujidade do aparelho puxando pela pega.
2. Esvaziar o recipiente de sujidade. Para oefeito, remover o saco de recolha/saco do FILTER de segurarca, se for necessario (consultar o capitulo Remover o saco de recolha/saco do FILTER de segurarca).

ATENÇAO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do过滤 nem colocá-las na proximidade da mecanica de elevação.

Bloquear o recipiente de sujidade acontenando a pega com ambas as mãos.

Figura H

ADVERTÉNCIA

Carga estatica do recipiente de sujidade Ignicao de poeiras

Certifique-se de que a ligaçao a terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade e bloquear com a pega.

Limpar o aparelho

ATENÇAO

Recolha inadequada de efuentes

Poluiacao do meio ambiente
Respeite as normas locais para o tratamento de efuentes.

1. Aspirar o interior e o exterior do aparelho e limpar com um pano humido. Ao aspirar o aparelho,utilizar um aspirador com a mesma classifica 己 ou mehor.
2. Se for necessário, lavar os acessórios (não incluídos no volume do fornecimento) com água e deixar secar.

Armazenar o aparelho

1. Enrolar o cabo de ligaçao à rede à volta da braçadeira para cabo.
2. Guardar o aparecido num lugar seco e proteger contra'utilisation não autorizada.

Transporte

CUIDADO

Não observança do peso

Perigo de ferimentos e danos

Considero peso do aparelho ao transporte lo.

O recipiente de sujidade está esvaziado.
1. Para um transporte sem pó, fechar ambas as conexões de aspiração (consul- tar o capítulo Fechar a conexão de aspiração).
2. Soltar os travões de parqueamento e empurrar o aparecido pela alavanca de avanço.
3. Pararegaro aparelho,agarraloelochassis ePGA alavanca de avanco.
4. Ao transporte o aparelho em veículos, protegê-lo contra desizes e quidas.

Armazenamento

CUIDADO

Não observança do peso

Perigo de ferimentos e danos

Considero peso do aparelho para o respectivo armazenamento.

O recipiente de sujidade está esvaziado.

1. Armazenar o aparelho apenas no interi- rior.

Conservaçao e manutencao

△PERIGO

Arranque involuntário do aparelho, contacto com peças sob tensão

Perigo de ferimentos,CHOQUE ELECTRICO

Desligue o aparelho antes de realizar trabalhos no mesmo.

Retire a ficha de rede.

△PERIGO

Doções das vias respiratórias devo a inaláção de bó.

Durante os tratabalhos de manutenção

(p. ex. substituição de filtro) use uma masca rasa respiratoria P2 ou superior e vestuário descartavel.

PERIGO

Filtração insuficiente

Doções das vias respiratórias devo a inaláção de bó.

A eficácia da filtração do aparecido pode ser verificada atraves do procedimento de ensaio spécifique na norma EN 60 335-2-69 22.AA.201.2.Estaverificationdeve ser realizada pelo menos anualmente ou com maior frequência, se especialico nos requisitosnationais.

Se o resulto daverification for negativo, repetir o teste com um novovio.

ATENÇA O

Doções das vias respiratórias devo a inalação de po.

As unidas de segurarca para prevencao de perigos tem de ser verificadas pelo fabricante ou por uma pessoa qualificada,elo menos uma vez por ano, quando ao perfeito funciona dos elementos tecnicos de segurarca,p.ex. estanqueidade

do aparelho, dano no filtro, funciona dos dispositivos de controlo.

ADVERTÉNCIA

Produtos de conservação com silicone

Podem atacar as peças de plástico.

Não utilizes produits de conservação com silicone para limpeza.

As máquinas de remoçao de po são unidas de seguranca cujo objetivo e prevenir ou eliminar perigos, na acecao de BGV A1.

• Para a manutençãoelo Utilizador, o aparecido deve ser desmontado, limpo e sujeito a manutenção, até onde for possevel, sem que tal resulte num perigo para o pessoal responsavel pelamanutenção e para terreiros. Medidaspreventivas adequadas incluem descentominar antes de proceder à desmontagem, providenciari a ventilacaoforcada filtrada localmente onde o aparelho sera desmontado, bem como a limpeza da superficie de manutenção e a proteção adequada do pessoal.
• O exterior do aparelho deve ser descontaminado atraves da respiração de pó, devendo también ser bem limpo ou coberto com vedante, antes de ser removido da区内 de perigo. Todas as peças do aparelho devem ser consideradas contaminadas se tiverem sido recolhidas de和地区 de perigo. Devem ser tomadas medidas adequadas, para fazer que o pô se disperse.
• Durante a realização dos trabalho de reparação e de manutençao, todos os objetivos contaminados que não possam ser limpos de forma satisfatória devem ser descartados. Tais objectos devem ser eliminados em sacos impermeveis, em conformidade com as normas em vigor relativas à eliminação de tais resíduos.

• Para o transporte e manutençao do aparelho, fechar os suportes de aspiracao com o tampao de fecho.

• Tenha em atençao que os lavoros de manutençao e conservacao simples podem ser realizados peloproprioutilizador.

• Limpe regularmente a superficie do aparelho e a parte interna do deposito com um pano humido.
• Faça regularamente uma inspeçao visual das mangueiras quando a bloqueiros.

Trabalhos de verificacao e manutencao

Proceder à verificacao regular do aparelho em conformidade com as respectivas prescriçõesnationaisdolegislator para prevencao de acidentes.Oscretalhos de manutenao devem ser realizados com reguclaridade por uma persona qualificada segudo indicationdofabricante,devendo ser observadas as normas e requisitos de seguranca existentes.Oscretalhos no equipamento eletrico so pode ser realizados por um technician electricista.Em caso de duvida,entre em contacto com a filial KARCHER.

Substituir o filtro principal

△PERIGO

Perigo devido a po nocivo para a saude Doenças das vias respiratorias devido a inalacao de po.

A poira acumulada deve ser transporte em depósitos à prova de poira. Não é permitido transferir. A recolha do collector de pouso pode ser feita por pessoas qualificadas.

ATENÇAO

Doções das vias respiratórias devo a inaláção de po.

Não voltar a utiliser o elemento do filtró principal après remove-lo do aparelho.

Os filtros instalados permanece tanto como se subsiencias por um especialista em和地区 adequadas, por exemplo, nas chamadas estações de descontaminacao.

1. Fixar o aparelho com os travões de parqueamento.
2. Desligar o aparelho nos interruptores do aparelho.
3. Retirar a ficha de rede.
4. Desbloquear e remover aCESSA de aspiração.
5. Desbloquear e remover o anel intermédia.
6. Remover o filtro principal contaminado.
7. Imediatamente antes remover o FILTER principal contaminado do aparelho, colocá-lo num saco e fechar bem o saco.
8. Eliminar o filtro principal contaminado de acordo com os requisitos legais.
9. Verificar o anel de vedação quando a danos.
10. Remove a sujidade no lado do ar limpo.
11. Inserir o novo FILTER principal na ordem inversa. Assegurar-se de que o FILTER de retenção está alinhado ao centro nas bolsas do FILTER.
    12.Colocar o anel intermedio e bloquear.
12. Colocar e bloquear aCESSA de aspiracao.

Substituir o filtro H

1. Fixar o aparelho com os travões de parqueamento.
2. Desligar o aparelho nos interruptores do aparelho.
3. Retirar a ficha de rede.

Figura O

1. Desbloquear aCESSA de aspiração e levantar.
2. Desapertar a mangueira de vácuo na住址 de aspiração e remove a住址 de aspiração.
3. Desaparafusar o parafuso sextavado no sentido contrario ao dos ponteiros do relogio com una ferramenta adequada.
4. Remover as juntas e o fazer H contaminado daanela de aspiração.
5. Imediamente après remover o filtro H contaminado do aparelho, colocá-lo num saco e fechar bem o saco.
6. Eliminar o filtro H contaminado de acido com os requisitos legais.

7. Remove a sujidade no lado do ar limpo.

8. Inserir o novo futuro H na ordem inversa. Certificar-se de que as juntas e a mangueira de vacio encaixam corretamente.

9. Aplicar um produit adequado (por exemplo, Loctite 243) na rosca do parafuso sextavado para fazer que o parafuso se solte acidentalmente.
   13.Apertar o parafuso sextavado no sentido dos ponteiros do relogio.
   14.Colocar e bloquear a casa de aspiracao.

Substituir o saco de recolha

1. Fixar o aparelho com os travões de parqueamento.

Figura C

1. Puxar a pega para cima. O recipiente de sujidade é desbloqueado e baixado.

Figura D

1. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Figura I

1. Virar para cima o saco de recolha.
2. Fechar bem o saco de recolha com a braçadeira para cabo.
3. Extrair o saco de recolha.
4. Eliminar o saco de recolha em conformidade com as normas legais.

Figura E

1. Inserir o novo saco de recolha no recipiente de sujidade e encostar cuidadosamente à parede do deposito e ao财运 do deposito.
2. Virar a borda do saco de recolha para fora, por cima da borda do recipiente de sujidade.

ATENÇAO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do过滤 nem colocá-las na proximidade da mecanica de elevação.

Bloquear o recipiente de sujidade acontenando a pega com ambas as mãos.

Figura H

ADVERTÉNCIA

Carga estatica do recipiente de sujidade Ignicao de poeiras

Certifique-se de que a ligaçao a terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade e bloquear com a pega.

Substituir o saco do filtrode segurarca

PERIGO

Doções das vias respiratórias devo a inaláção de po.

A poira acumulada deve ser transporte em depósitos à prova de poira. Não é permitido transferir. A recolha do collector de pouso pode ser feita por pessoas qualificadas.

1. Fixar o aparelho com os travões de parqueamento.
2. Remover a mangueira de aspiração.
3. Fechar a conexão de aspiração no recipi piente de sujidade (consultar o capítulo Fechar a conexão de aspiração).

Figura C

1. Puxar a pega para cima.

O recipiente de sujidade é desbloqueado e baixado.

Figura D

1. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Figura J

1. Virar para cima o saco do futuro de segurarça.

Figura K

1. Retirar apellicula protetora.
2. Fechar o saco doAGO de segurarca com a aba autocolante.
3. Puxar o saco do filtro de segurarca para\ trás.

Figura L

1. Com a tampa de fecho, fechar bem a abertura da conexão de aspiração do saco doAGO de segurarca.

Figura M

11.Fechar o saco do filtrlo de segurarca firmamente com a braçadeira para cabo em anexo.

1. Retirar o saco do futuro de segurarca do recipiente de sujidade.
2. Limpar o recipiente de sujidade por dentro com um pano humido.
3. Eliminar o saco do padr de segurar num saco fechado resistente ao po, em conformidade com as normas legais.

Figura F

1. Inserir o saco do filtro de segurarça novo.

Figura G

16.Virar a borda do saco do filtro de segurarca para fora, por cima da borda do recipiente de sujidade.

ATENÇAO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do过滤 nem colocá-las na proximidade da mecanica de elevação.

Bloquear o recipiente de sujidade acontenando a pega com ambas as mãos.

Figura H

ADVERTÉNCIA

Carga estatica do recipiente de sujidade Ignicao de poeiras

Certifique-se de que a ligaçao a terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade e bloquear com a pega.

Ajuda em caso de avarias

△PERIGO

Arranque inadvertido do aparelho/choqueelectrico

O arranque inadvertido da turbina de aspi-RAÇÃO pode resultar em ferimentos. A ten-são em componentes electricos pode resultar em什麽 eletrico.

Desligue o aparelho antes de realizar trabalhos no mesmo e retire a ficha de rede.

Todas as verificacoes e lavoros em peças eletricas devem ser realizados por um técnico.

Aviso

Se ocorro una avaria, o aparecido tem de ser desligado de immediato. A avaria tem de ser reparada antes de um novo arranque. Caso a avaria não possa ser resolvida, então, o aparecido terá de ser verificado pelo服务于 assistência Tecnica.

A turbina de respiração não funciona

1. Verificar a tomada e o fusivel da alimentacao eletrica.
2. Verificar o cabo de rede e a ficha de rede do aparelho.
3. Ligar o aparelho.

A potência de aspiração diminui

1. Fechar a conexão de aspiração aberta (consultar o capítilo Fechar a conexão de aspiração).
2. Remover os bloqueiros do bocal de aspiração, do tubo de aspiração ou da mangueira de aspiração.
3. Substituir o saco de recolha cheio (consultar o capitulo Substituir o saco de recolha).
4. Substituir o saco cheio do filtrlo de segurarca (consultar o capitulo Substituir o saco do filtrlo de segurarca).
5. Verificar se aCESSA de aspiração e o recipiente de sujidade está corretoamente encaixados.
6. Limpar o filtro principal (consultar o capitulo Limpar o filtro principal).
7. Verificar o encaixe do filtró e, se necessário, corrigir.
8. Substituir o filtro principal (consultar o capítulo Substituir o filtro principal).

Saía de po ao aspirar

1. Verificar o encaixe do filtró e, se necessário, corrigir.
2. Limpar o filtro principal (consultar o capí-tulo Limpar o filtro principal).
3. Substituir o filtro principal (consultar o capículo Substituir o filtro principal).

Recolha

O aparelhodeerasereliminado no final da sua vidautil em conformidadecomasnormas legais.

Garantia

Em cada País são validas as condições de garantia transmitidas pela minha sociedade distribuidora responsavel. Trataremos de possíveis avarias no seu aparecido no âmbito do prazo da garantia, sem custos, desde que estas tenham origem numerro de material ou de fabricio. Em caso de garantia,contacte o seu revendedor ou a assistência técnica autorizada maiança, aparecido o talão de compra. (endereço consultar o verso)

Para mais informações sobre a garantia (se disponíveis), consulutar "Transferências" na area de service do website local da Kärcher.

Dados技术和

Ligação eletrica

Tensao da rede V 220- 240

Fase ~ 1

Frequência de rede Hz 50-60

Potência nominal W 2100

Potência Tmaxima W 2300

Tipo de proteção IPX4

Classe de proteção I*

Impedência eletrica má-Ω 0.224+ xima admissivel j0.140

Medidas e pesos

Condições ambientais

Temperatura de armaze- ℃ -10-40 namento

Characteristicas do aparelho
Volume do deposito l 40
Vázcuo (máx.) kPa 19,4
Caudal volúmicomáx.	m3/h 245
com mangueira de aspiração DN50, L=3 m
Caudal volúmicomáx.	m3/h 210
com mangueira de aspiração DN40, L=3 m
Caudal volúmicomáx.	m3/h 230
com mangueira de aspiração DN50, L=5 m
Caudal volúmicomáx.	m3/h 195
com mangueira de aspiração DN40, L=5 m
Ligação da mangueira de aspiração		DN70
Diâmetro nominal da man-gueira de aspiração		DN40/50
Ref. a do filtró principal 9.990-		222.0
Ref. a filtró princ. 9.993-		005.0
Valores determinados de acordo com a EN 60335-2-69
Valor de vibração não/braco	m/s2	<2,5
Insegurança K m/s	2	1
Nível acústico LpA	dB(A) 77
Insegurança KpA	dB(A) 2
Cabo de rede
Tipo H07R		N-F
		3G1,5
		mm2
Referência 6.650-		035.0
Comprimento do cabo	m	10
* com elementos da classe de proteção II DisposicaoReservados os direitos a alterações专业技术es.

Declaração de conformidade UE

Declaramos pelo presente que as referidas às�as, em virtude da sua concepcao e tipo de construcao, bem como do modelo colocado por nos no mercado, está em conformidade com os requisitos de saude e segurarca essenciais e pertinentes das direcitas das Uniao Europeia. Em caso de realizacao de alteracoes na MQuna sem oignon sentimento previo, a presente declaração fica sem efeito.

Directivas da União Europeia pertinentes

Normas não harmonizadas aplicadas

IEC 60335-1

IEC 60335-2-69

Normas{nacionais aplicadas

-

Os signatários actuam em nome e em procura da gerência.

T. Wahl

Managing Director

A. Haag

Director R&D

Mandatário da documentação:

A. Haag

Kärcher Industrial Vacuuming GmbH

Ana filtrin degistirilmesi

△TEHLIKE

Stevilo faz 1

Omrežna frekvenca Hz 50-60

Nazivna moč W 2100

Največja moč W 2300

EvdeiEaixoTns npoxns
