Tipo de produto	Piscina acima do solo
Marca	Bestway
Modelo	Power Steel 56671
Dimensões	4,88 m de diâmetro × 1,22 m de altura
Capacidade de água	Aproximadamente 15 000 L
Material da piscina	Aço e PVC reforçado
Forma	Redonda
Bomba de filtração incluída	Sim, modelo 58515
Tipo de filtro	Filtro de areia
Área de filtração	0,059 m²
Areia necessária	8,5 kg de areia silícica #20 (0,45-0,85 mm)
Pressão máxima de operação	0,42 bar (6 PSI)
Temperatura máxima da água	35 °C
Alimentação elétrica	230 V ~ 50 Hz
Proteção elétrica	Dispositivo de corrente residual (RCD) ≤ 30 mA
Funções da válvula de controle	Filtração, Fechamento, Lavagem de contracorrente, Enxágue, Drenagem, Circulação
Manutenção do filtro	Lavagem de contracorrente quando a pressão exceder 0,25 bar
Invernação	Esvazie a piscina, desmonte e armazene em local interno
Garantia	Padrão do fabricante
Peso do filtro montado	Aproximadamente 18 kg

Perguntas frequentes - Power Steel 56671 BESTWAY

Quais são as dimensões da piscina Power Steel 56671?

A piscina tem um diâmetro de 4,88 metros e uma altura de 1,22 metro.

Que tipo de filtro é fornecido com esta piscina?

A piscina vem com uma bomba de filtração de areia modelo 58515.

Quanta areia é necessária para o filtro?

São necessários aproximadamente 8,5 kg de areia silícica n°20 (0,45-0,85 mm). A areia não está incluída.

Como instalar a piscina?

Coloque a piscina em um solo plano e livre. Siga as instruções de montagem fornecidas. Certifique-se de que a bomba esteja a pelo menos 2 metros da borda da piscina.

Quais são as instruções de segurança elétrica?

A bomba deve ser conectada a uma tomada com aterramento e protegida por um dispositivo de corrente residual (RCD) de 30 mA no máximo. Nunca use a bomba quando houver pessoas na água.

Como limpar o filtro de areia?

Quando a pressão exceder 0,25 bar, realize uma lavagem de contracorrente seguida de enxágue. Siga o procedimento no manual.

Como invernar a piscina?

Esvazie completamente a piscina, desmonte o filtro, limpe-o e guarde todos os componentes em um local seco e protegido contra geada.

Posso usar produtos químicos no filtro?

Não, nunca adicione produtos químicos diretamente no filtro de areia. Trate a água da piscina separadamente.

O que fazer se a areia escorrer para a piscina?

Verifique se você está usando a areia correta (n°20). Certifique-se de que o nível de areia está entre as marcas MAX e MIN. Se o problema persistir, entre em contato com o atendimento ao cliente.

Onde encontrar peças de reposição?

Use apenas peças aprovadas pela Bestway. Consulte o manual ou o site oficial para as referências.

MANUAL DE UTILIZADOR Power Steel 56671 BESTWAY

Ao instalar e usar este equipamento eletrico, as precauçõesbasicas de seguranca devem ser sempre seguidas, inclindo aquelas citadas a seguir:

• A bomba deve ser equipada com um transformador isolante ou alimentada através de um dispositivo de corrente residual (RCD) com uma tensão de functimento residual classificada que não exceeda 30mA .
• A fonte de alimentação na parede do edifício deve estar a maior de 4m de distência da piscina.
• O equipamento deve ser equipado com uma fonte de alimentacao com ligaçao a terra.
• RISCO DE CHOQUE ELETRICO - A bomba não pode ser realizada quando estiverem pessoas no interior da piscina. Proíba o acesso à piscina caso o FILTER de areia se encontrar danificado.
• NÃO ENTERRAR O FIO. Coloque o fio de modo a fazer danos causados por cortadores de gramas, aparadores e outros equipamentos.
• Para reduzir o risco deCHOque eltrico, substitua imeditamente o fio danificado.
• Se o fio de alimentação estiver danificado, ele deve ser substituído pelo fabricante, pelo seu agente de的服务o ou por pessoas igualmente qualificadas de modo a fazer um dano.
• É proibido ou uso de extensões de alimentação.
• Risco deCHOque eltrico. Usando o bajo de areia em una fonte

elétrica não correspondente é perigoso e danificará permanecemento oorno de areia.

• Não remove a ponta de aterramento ou modifique em qualquer modo a tomada. Não use adaptadores de tomadas. Consulte um eletricista qualificado para quaisquer assuntos relacionado às tomadas ou aterramento.
• Manuseie o FILTER de areia com cuidado. Não puxe ou corregue a bomba pela corda do fio de alimentação. Nunca desligue o fio da tomada dando um puxão na corda do fio de alimentação. Evite abrasões no fio de alimentação. O FILTER de areia não deve ser exposto a objetos pontiagudos, oleo, peças em movimento e calor.
• Desligue sempre o produit da tomada de saída antes de remover, limpar, fazer manutenção ou fazer qualquer ajuste ao produits.
• Não ligue ou deslgue o equipamento com as muitos molhadas

• Desligue sempre o equipamento:

• em dias chuvosos

• antes de limpar ou realizar outras tipo de manutenção

• caso a deixe sem ser realizada durante as ferias

• Quando o aparecido não for正常使用 durante um longo periodo de tempo, como no inverno, o Conjunto de piscina deve ser desmontado e armazenado no interior.

• Cuido: Leia as instruções antes de utilizes o aparecido e a cada instalação/nova montagem.
• Instruções de armazenamento. Para reconstruação do Conjunto de piscina em cada situação consulta sempre as instruções.
• Caso as instruções estejam em falta, por favor contacte a Bestway ou procure-o no website: www.bestwaycorp.com
• As instalacoes electricasdevem seguir as regrasnationais de cablagem. Consulte um electricista qualificado para esclarecer qualquer duvida.

AVISO:Esta bomba deve ser usada somente para piscina desmontáveis. Não a use com piscinas de alvenaria. Uma piscina armazenavel é construúda de modo que possa ser fácilmente desmontada para armazenamento e montada novamente de maneira integral. Uma piscina com instalação permanente é construúda em um terreno ou ao interno de um prédio, de modo que não pode ser desmontada para armazenamento.

• Este equipamento pode ser uso por crianças de 8 anos de

idade e superior e pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou falta de experiencia e conheçimento caso these recebam supervisão ou instrução sobre o uso do equipamento de forma segura e comprehendam os ricos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutençao por parte do Utilizador não deve ser realizada por crianças sem supervisão.

• A limpeza e manutenção devem ser realizadas por umadulto com idade superior a 18 anos e que tenha consciência do risco dechoqueelectrico.

NOTA:

• Coloque o filtro de areia em um apoio solido e nivelado. Favor certificar-se que o filtro de areia está a Polo menos 2 metros afastado da piscina.Mantenha a distência, tanto quanto possível.
• Preste AVISO ao positioning a piscina e o filtro de areia de modo a ter uma ventilação e drenagem adequadas e acesso disponível para a limpeza. Nunca coloque o filtro de areia em uma area que possa acumularágua ou que os movimentos dentro da piscina fazer com que aágua transborde.
• É necessário ter a tomada acessível antes a instalação da piscina. A tomada do FILTER de areia deve estar aanela menos 3,5m afastado da piscina.
• As condições atmosféricas podem afetar o desempenho e a vida útil do FILTER de areia; tome precauções adequadas para proteger o过滤 de areia do desgaste e usura desnecessários que podem ocorrer em periodos de frio ou calor e/ou exposação ao sol.
• Por favor examine e verifique todos se todos componentes está presentes antes de uso-los. Notifique à Bestway, por meio dos endereções de assistência ao clientequiry elencados neste manual, se houver peças danificados ou faltando no momento da compra.
• É fundamental que todos os componentes deteriorados sejam substituções o mais rápido possível. Utilize aspenas componentes aprovados pelo fabricante.
• Não permité que crianças ou adultos seAPOe ou sentem no aparato.
• Não adicone produits químicos ao过滤 de areia.
• Quando foram realizados produits químicos para limpar a agua da piscina, recomenda-se que respeite o tempo de filtragem minima, de acordo com as normas de saude locais, para proteger a saude

dosutilizadores.

• Apenas os meiros fornecidos ou especializados pelo fabricante devem ser realizados na instalação do produto.
• É fundamental verificar se as aberturas de succão não está obstruções.
• É aconselhável parar a filtração durante as operações de manutenção do Sistema de filtração.
• Verifique regularamente o;nível de entupimento dooreach.
• Recomenda-se umaverification semanal para a retrolavagem e limpeza. Recomenda-se um periodo minimo diário de filtração de 8 horas, para garantir água limpida na piscina.
• É fundamental substituir qualquer elemento ou Conjunto de elementos danificados assim que possível. Utilize apenas componentes aprovados pela pessoa responsavel pela colocacao do produits no mercado.
• Todos os filtros e meios filtrantes devem ser inspeccionados regularamente para garantir que não existe acumulacao de detritos que possam impeder uma boa filtracao. A eliminacao de qualquer meio filtrante uso deve estar也是非常 de acordo com os regulamentos/legislaço aplicáveis.
• Preste atençao a todos os requisitos e recomendações de segurarca descritos no manual.

Em caso de dupida relativamente à bomba ou qualquer disposito de circulacao, contacte um instalador qualificado ou o fabricante/importador/distribuidor. A instalação de circulacao de agua deve respeitar os regulamentos Europeus, assim como os locais/nacionais, especialmente no referente a quostoes electrolyticas. Qualquer alteracao na posicao da valvula, no tamanho da bomba e no tamanho da grelha pode provocar uma mudanca do fluxo, e a velocidade de sucao pode augmentar.

• Este produit não é destinado para uso comercial.

POR FAVOR LEIA CUIDADOSAMENTE O MANUAL DE INSTRUÇÉS E GUARDE PARA REFERÊNCIA FUTURA.

GUARDE ESTAS INSTRUÇÉS

DESCARTE

Os produits életricos não devem ser eliminados com o lixo domestico. Por favor recile onde houver instalações. Verifique com a sua autoridade local ou retalhista para obter orientação sobre reciclagem.

ESPECIFICAções

Diâmetro do filtró:	270 mm
Área efetiva do filtró:	0.059 m² (0.635 ft²)
Máx. Pressão operacional:	0.42 Bar (6 PSI)
Pressão de functimento do filtró de areia:	<0.25 Bar (3.5 PSI)
Máx. Temperatura da água:	35°C
Areia:	Não incluída
Dimensão da Areia:	Areia@sílica #20, 0.45-0.85 mm.
Capacidade da Areia:	Aproximamente 8.5 kg

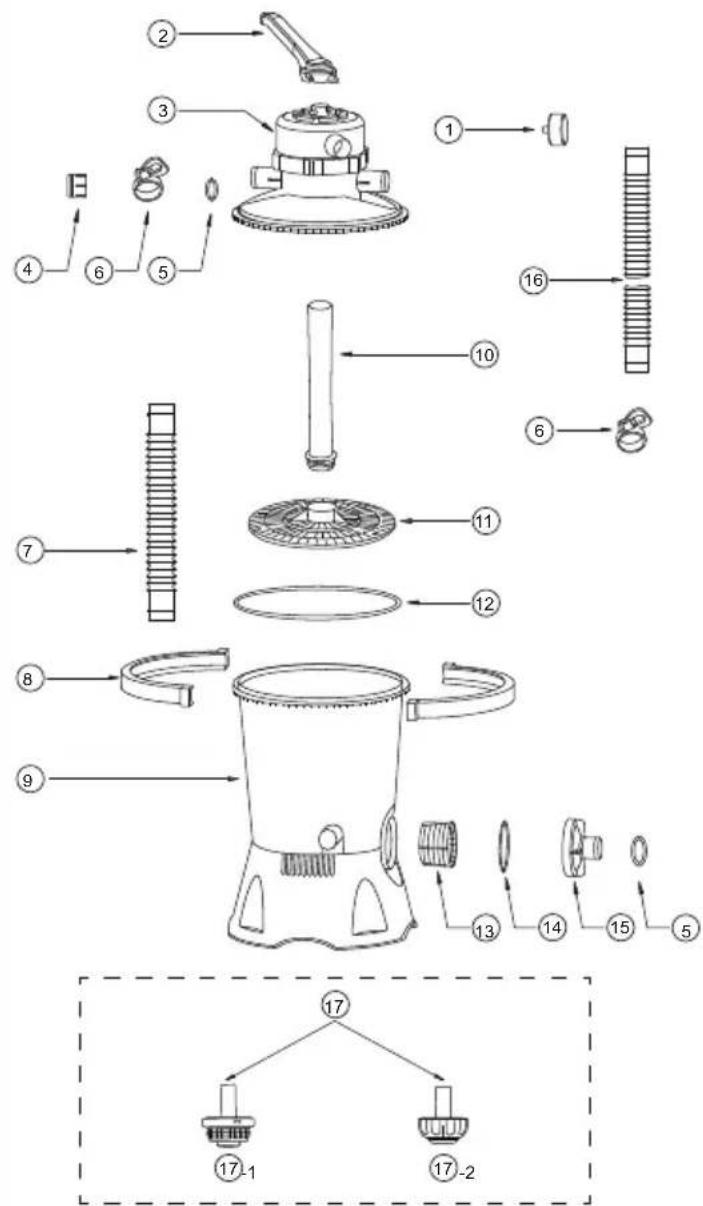

VISÃO GERAL DE REFERÊNCIA DAS PEÇAS

Antes de montar o filtro de areia, gaste algunos instantos para se familiarizar bem com todas as peças do filtro de areia.

A

B

N.°	A	B
①	x1	x1
②	x1	x1
③	x1	x1
④	x1	x1
⑤	x5	x5
⑥	x7	x5
⑦	x1	x1
⑧	x2	x2
⑨	x1	x1
⑩	x1	x1
⑪	x1	x1
⑫	x1	x1
⑬	x1	x1
⑭	x1	x1
⑮	x1	x1
⑯	x2	x2
⑰-1	x1	x0
⑱-2	x1	x0

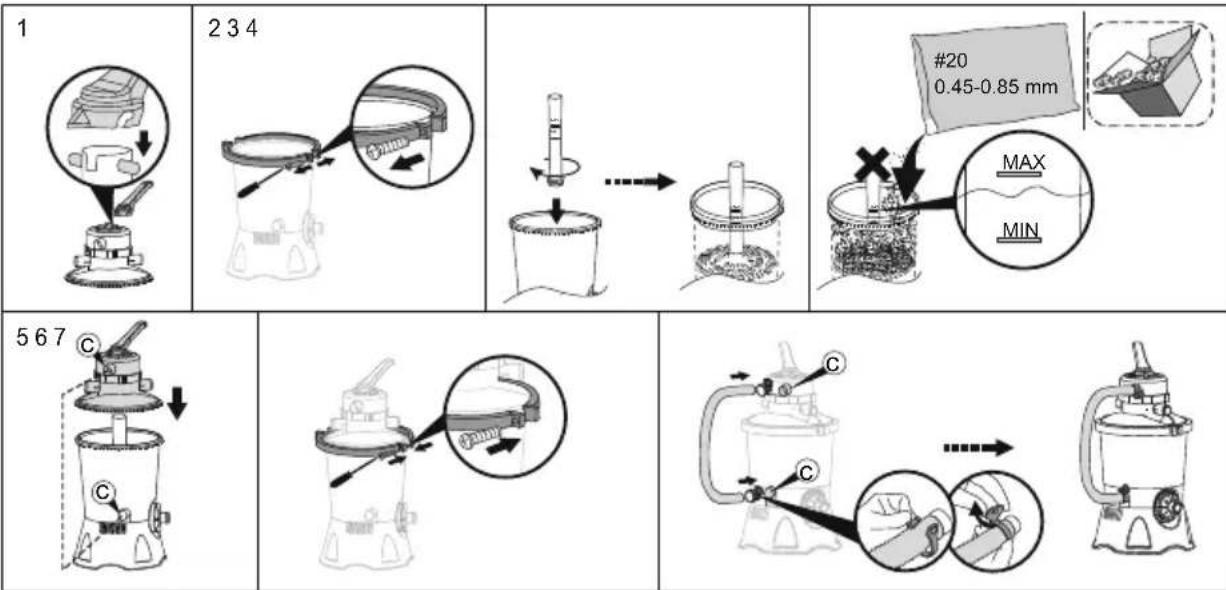

MONTAGEM

1. Remova cuidadosamente todos os componentes da embalagem e verifique que cada tenha sido danificado. Se o equipoamento estiver danificado, notifique imeditamente o revendedor do estabelecimento onde o equipoamento foi comprado.
2. O FILTER de areia deve ser colocado em um lugar solido, nivelado e de preferencia em uma base de concreto. Posicao o FILTER de areia de modo que as portas e a valvula de controle estejam accesiveis para a operacao, manutencao e adaptacao para o inverno.

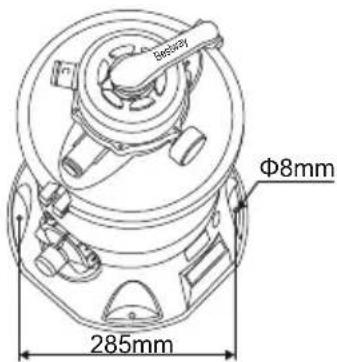

3. O padrão de TESTE EN60335-2-41 exige que o filtro de areia soit fixado verticalmente no chão, ou em um pedestal feito demadeira ou concreto, antes do uso, para fazer uma quaida acidental do filtró de areia. Totalmente montado o filtró de areia tem mais de 18kg. Os orificios de montagem devem ser de 8mm de diamétros e com espacços de 285mm. Useois parafusos o porcas com um maior de 8mm de diamétro para aperture o filtró de areia no pedestal.

COLOQUE A AREIA DE FILTRO PARA PISCINA/POLI ESFERAS FLOWCLEAR™.

NOTA: Use somente areia para filtros especials para piscinas, sem calcario ou argila:

20 areia silica 0.45- 0.85mm, aproximamente um saco de 8.5kg sera suficiente. Se nao utilizear o tamanho recomendado de过滤 de areia, o desempenho de filtragem sera reduzido e o过滤 de areia pode ficar danificado, invalidando, portanto, a garantia.

NOTA: Para evitar danificar a escumagem ao adcionar a areia, colque um pouco de agua dentro do tanque inferior de modo a cobrir a escumagem no cubo do coletor.

NOTA: A areia/poli esferas Flowclear™ não está incluidas.

NOTA: Utilize 28 g de poli esferas Flowclear™ para substituir 1 kg de areia.

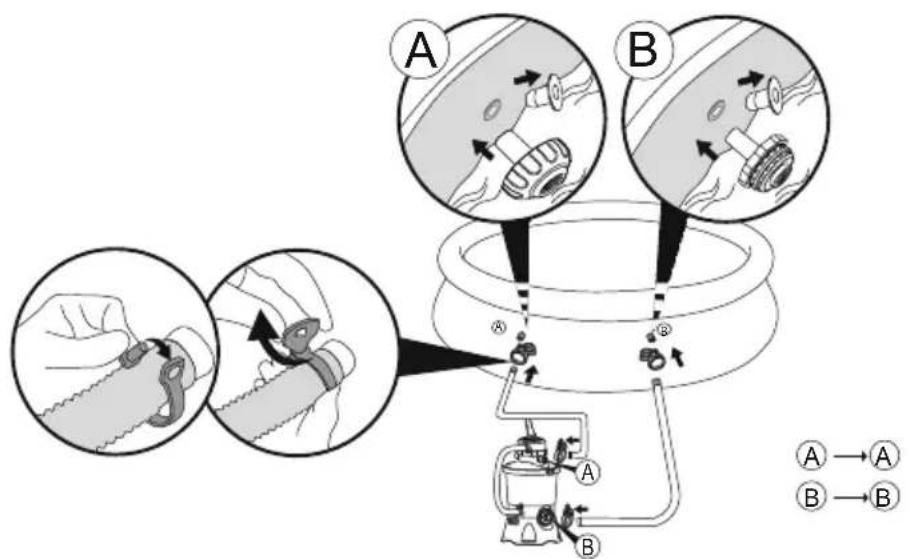

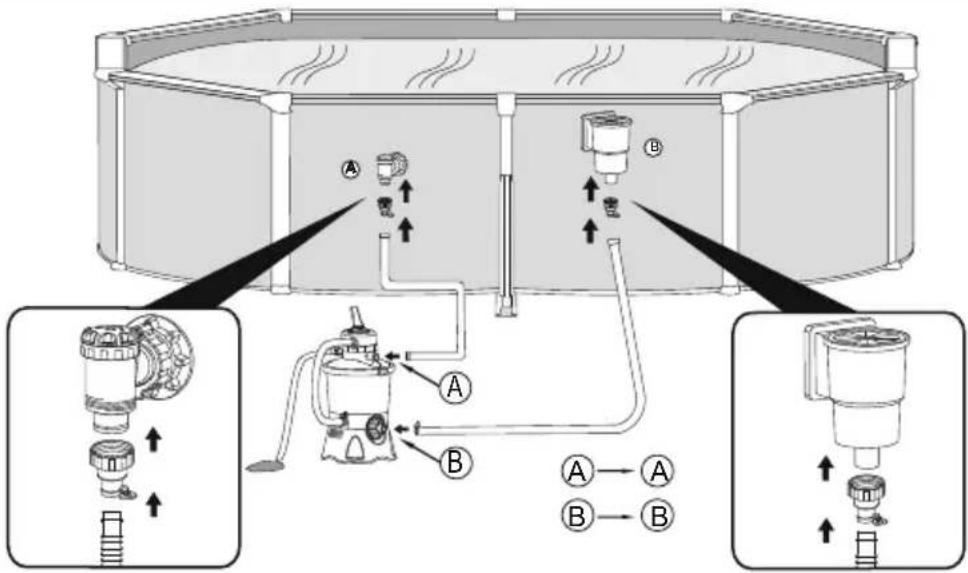

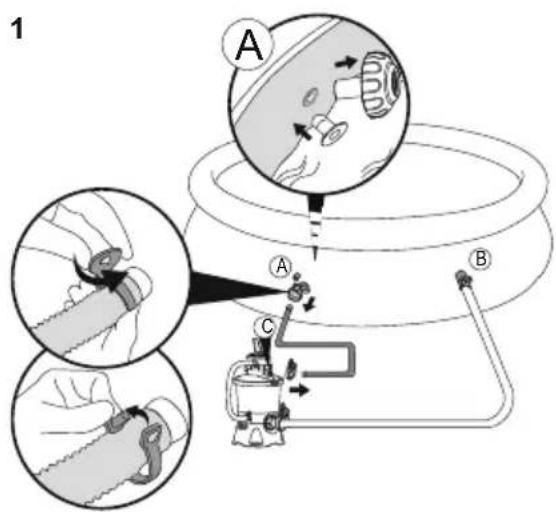

LIGUEÀPISCINA

V1

V2

REDUÇÃO OU DRENAGEM DA ÁGUA DA PISCINA

1

2

PARE

ATENÇÃO: Para fazer danos ao equipamento e possivelmente ricos, desl figure sempre a bomba doimento de areia antes de mudar a funcao da valvula de controle Mudar as posicao das valvulas quando a bomba estiv funcionamento pode danificar a valvula de controle, o qu pode causar danos pessoas ou danos à propriedade.

A valvula de controle é usada para selecionar 6 funções differs do filtro: Filtragem, Fechamento, Retorno, Enxágué, Drenagem e Circulacao.

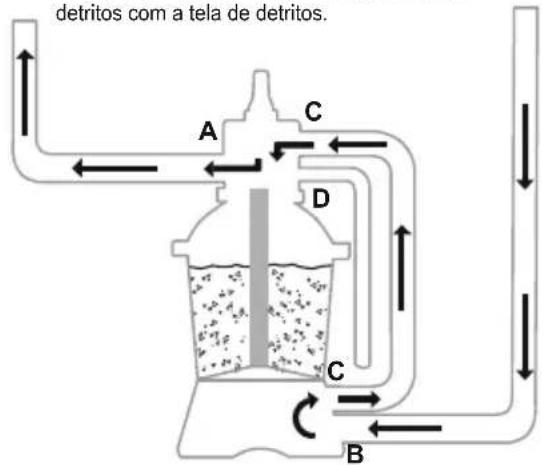

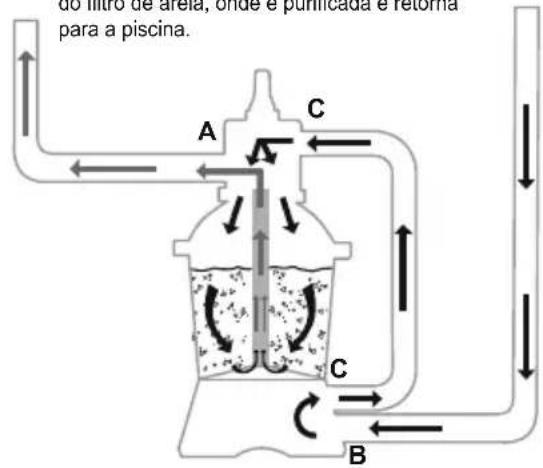

Filtragem:Esta funcao e usada para filtrar a agua da piscina e deve ser posicionada aque 99% das vezes. A agua é bombeada por meio doimento de areia, onde é purificada e returna para a piscina.

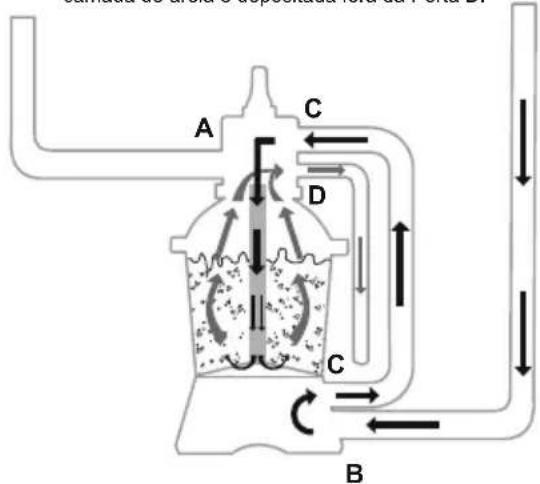

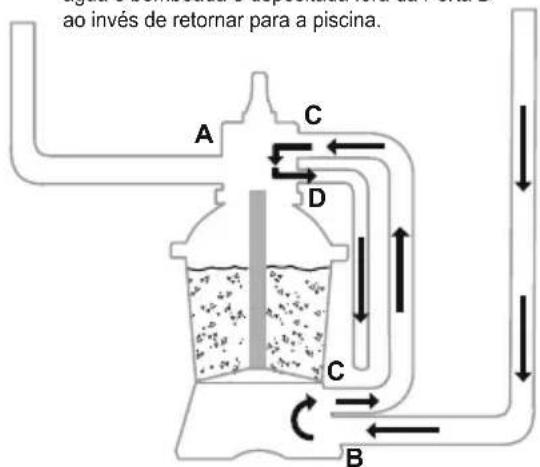

Returno:Esta funciona e usa para limpar a camada de areia; a agua é bombeada atraves do cubo de conexão, para cima, por meio da camada de areia e depositada fora da Porta D.

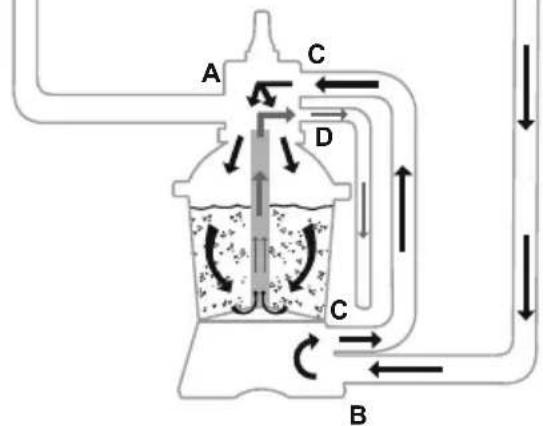

Enxague:Esta funcao para a partir inicial, limpeza e nivelamento da camada de areia apso o returno; a agua e bombeada atraves do cubo de conexao, para baixo, por meio da camada de areia e depositada fora da Porta D.

Drenagem:Esta funcao drena a agua da piscina um除外tro de regulagem de passagem, a agua e bombeada e depositada fora da Porta D ao inves de returnar para a piscina.

CircULO:Esta funcao circula pela agua da piscina passandoleo filtrodeareia;use esta funcao se o filtro estiver quebrado para coletar detritos com aanela de detritos.

NOTA:

• Certifique-se que todas as providções para o descarregamento da água respeitem as leis locais, estaduais e eles mais. Não descarregue a água onde possa fazer entupimento ou danos.
• Quando a valvula de controle está regulada para returnar, exhugar ou na posicao de drenagem, a agua descarregará da Porta D na valvula de controle.
• Não conecte ou opere o FILTER de areia com ayarda de controle configurada na funcao fechada ou o FILTER de areia pode ser seriamente danificado.
• Não deixe a valvula de controle entre两大 funções, ou ela vazará.

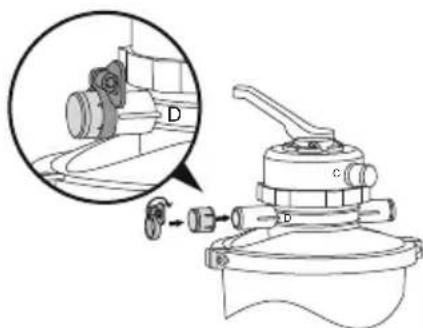

• Para evaporar fugas de agua, insira a tampa da Porta D na Porta D da Válvula de Controlo antes de operar o FILTER de areia.

LIBERTACAO DO AR

Pressione o manipulo da valvula de controlo e aguarde até que a agua flua da Porta D para libertar o ar.

NOTA: É importante repetir esta operação de cada vez que inicia a sua bomba(before de a preparar para o inverno, fazer a manutenção e lavar a cama de areia.

INSTRUÇÉS NA PRIMEIRA UTILIZAZão

A Retrolavagem e Enxaguamento devem ser efetuados para preparar a bomba para a sua primeira utilização e para fazer a areia. CUIDADO: NÃO OPERE O FILTRO DE AREIA A SECO

1. Pressione para baixo no Manipulo da Valvula de Controlo e rode para a funcao Retrolavagem.
2. Ligue e opere o filtr de areia durante 3-5 instantos, ou ate que a agua flua limpa.
3. Desligue o filtro de areia e configure a Valvula de Controlo para a funcao Enxaguar.
4. Ligue o filtro de areia e opere o filtro de areia durante 1 min. Isto circula agua paraTRS através do filtro de areia e drena aguaPGAelaPorta D.
5. Desígue ou filtró de areia. Configure a Válvula de Controlo para a função Fechada.
6. Reponha a agua da piscina se necessario.

IMPORTANTE: Este procedimento remove agua da piscina, que tera de repôr. Desligue o filtro de areia imeditamente se os níveis da agua se aprimarem das valvulas de Entrada e Saida da piscina.

1. Agora o FILTER de areia está primo para ser uso. Coloque a valvula de controle na funcao de filtragem.

NOTA: Para fazer o risco deCHOque eletrico,inoxgue você mesmo o seu excesso de agua e o doimento de areia.

1. Ligue o filtrlo de areia para este funciona.

NOTA: O filtró de areia iniciou o ciclo de filtragem. Verifique se a água está retomando para a piscina e controle a pressão do filtró no indicator de pressão. Geralmente, a pressão recomendada para o filtró é inferior à 0.25Bar (3.5PSI) quando está função.

MANUTENÇA O DO FILTRO DE AREIA

CUIDADO: Você deve assegurar-se que o过滤 de areia está desligado e desconectado antes do inico de qualquer service de manutenção de forma a fazer qualquer risco de ferimentos graves ou de morte.

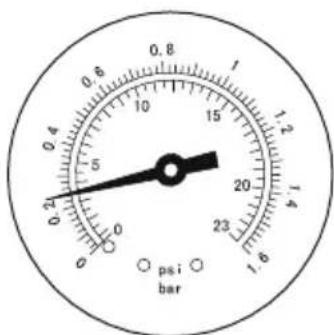

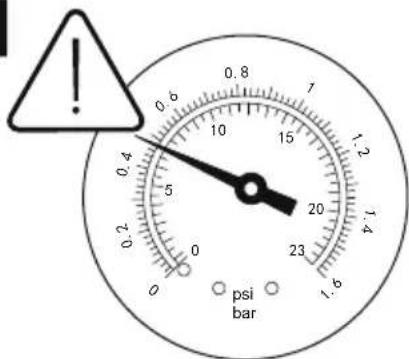

Conforme a sujidade se acumula no filtro de areia, a leitura de pressao no Manometro de Pressao iraacular. Quando o Manometro de Pressao mece 0,25 Bar (3,5 PSI) ou superior, ou o fluxo de agua para a piscina é muito baixo, está na alta de limpar a areia. Para limpar o leito de areia, siga todas as instruções descritas anteriamente em:

Retrolavagem e Enxaguamento.

NOTA: O manómetro de pressão serve apenas para fins de manutenção, e o valor de pressão do manómetro serve apenas como referencia, não deve ser utilizescdo um instrumento de precisão.

NOTA: Recomendamos que limpe a cama de areia uma vez pormana ou menos regularamente, dependendo da frequencia com que a piscina é realizada. Não limpe a areia com demasiada frequência.

LIMPANDO O FILTRO

1. Desconecte o filtró de areia e regule a valvula de controle para a funcção fechada.
2. Substitua os Ecras de Detritos por Tampoes para registrar que a agua escape.
3. Remova a tampa do filtrlo desapertando-a.
4. Retire o filtro, remove qualquer detrito.
5. Colque o filtro de volta na posicao. Garanta que o orificio no filtro esta alineado.
6. Garanta o anel deVEDAÇÃO está no lugar. Aparafuse a tampa do filtró de novo.
7. Remova os Tampões e insira os Ecras de Detritos

NOTA: O filtró delve ser esvaziado e limpo periodicamente. Um

filtro sujo ou entupido reduzirá o funciona do filtró de agua.

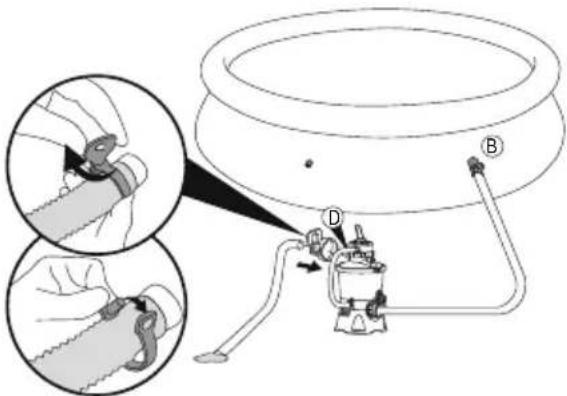

REDUÇÃO OU DRENAGEM DA ÁGUA DA PISCINA

1. Desligue o Fifto de areia e configure a Valvula de Controlo para a funcao Drenar.
2. Desligue a Mangueira da Porta A da piscina e da Porta A do filtr de areia e prenda-a a Porta D.
   NOTA: Lembre-se de substituir o Filtro de Detritos com o Tampão para fazer que a água escape.
3. Ligue o filtro de areia para operar o filtro e remove a agua da piscina.

ATENÇA: NAO OPERE O FILTRO DE AREIA A SECO.

ARMAZENAMENTO

Em zonas com temperatas de Inverno abaixo do congelamento, o equipamento da piscina deve ser protegado contra as intempéries de forma a protegê-lo contra os danos. Se permitir que a água congele, irá danificar o tipo de areia e anulará a garantia.

1. Realize a retrolavagem do filtró de areia.
2. Esvazie a piscina de acordo com o manual do proprietario da piscina.
3. Desligue as duas Mangueiras da piscina e do filtro de areia.
4. Despeje completeness a areia do tanque eooteros os componentes.
5. Armazene o filtro de areia num local seco fora do alcance das crianças.

RESOLUÇÃO DE PROBLEMAS

Problemas Causas Possível Solutções
Está a fluar areia para a piscina	- A areia é demasiado pouco - Mova a válvula de controlo da função de lavagem para a função de filtró sem parar o filtró de areia - O;nível de areia é demasiado alto - O skimmer está parte
Não existe fluxo de água	- Os tampões não foram removidos - O ar não foi libertado - A válvula de controlo foi configurada para a posicao Fechada - O(ECr) está bloqueado - Filtro de areia avariado
Pressão excessiva no filtró	- Filtrso sujo - Cama de areia calcificada - Retrolavagem insufficiente - O manómetro de pressão está parte
Fugas da Válvula de Controlo da porta D	- A Válvula de Controlo foi configurada entre两大unsfunções - O vedante está parte
Fugas nos conectores	- O R-ring na ligaçao da mangueira está parte - Mangueiras desapertadas
