Produkttyp	Ovanmarkspool
Märke	Bestway
Modell	Power Steel 56671
Mått	4,88 m i diameter × 1,22 m i höjd
Vattenkapacitet	Cirka 15 000 L
Poolmaterial	Stål och förstärkt PVC
Form	Rund
Filtreringspump ingår	Ja, modell 58515
Filtertyp	Sandfilter
Filtreringsyta	0,059 m²
Sand som krävs	8,5 kg kiselsand #20 (0,45-0,85 mm)
Maximalt arbetstryck	0,42 bar (6 PSI)
Maximal vattentemperatur	35 °C
Elanslutning	230 V ~ 50 Hz
Elskydd	Jordfelsbrytare (RCD) ≤ 30 mA
Ventilfunktioner	Filtrering, Stängd, Backspolning, Sköljning, Tömning, Cirkulation
Filterunderhåll	Backspolning när trycket överstiger 0,25 bar
Övervintring	Töm poolen, demontera och förvara inomhus
Garanti	Tillverkarens standard
Vikt på monterat filter	Cirka 18 kg

Vanliga frågor - Power Steel 56671 BESTWAY

Vilka mått har Power Steel 56671-poolen?

Poolen har en diameter på 4,88 meter och en höjd på 1,22 meter.

Vilken typ av filter medföljer denna pool?

Poolen levereras med en sandfilterpump modell 58515.

Hur mycket sand behövs till filtret?

Det behövs cirka 8,5 kg kiselsand nr 20 (0,45-0,85 mm). Sanden ingår inte.

Hur installerar jag poolen?

Placera poolen på plan och fri mark. Följ medföljande monteringsanvisningar. Se till att pumpen är minst 2 meter från poolkanten.

Vilka elsäkerhetsanvisningar gäller?

Pumpen måste anslutas till ett jordat uttag och skyddas av en jordfelsbrytare (RCD) på högst 30 mA. Använd aldrig pumpen när personer befinner sig i vattnet.

Hur rengör jag sandfiltret?

När trycket överstiger 0,25 bar, utför en backspolning följt av sköljning. Följ proceduren i manualen.

Hur övervintrar jag poolen?

Töm poolen helt, demontera filtret, rengör det och förvara alla delar på en torr plats skyddad från frost.

Kan jag använda kemikalier i filtret?

Nej, tillsätt aldrig kemikalier direkt i sandfiltret. Behandla poolvattnet separat.

Vad gör jag om sand rinner ut i poolen?

Kontrollera att du använder rätt sand (nr 20). Se till att sandnivån är mellan markeringarna MAX och MIN. Om problemet kvarstår, kontakta kundtjänst.

Var hittar jag reservdelar?

Använd endast delar som godkänts av Bestway. Se manualen eller officiella webbplatsen för referenser.

BRUKSANVISNING Power Steel 56671 BESTWAY

Dà du installerar och använderenna elektriska utrustning,
ska du alltid följa grundläggande sakerhetsåtgärder,
inklusive följande:

• Pumpen fär sin strömförsörjning av en isoleradtransformator eller genom en jordfelsbrytare (RCD)som har en fastställd tillslagsström som inte överskrider 30 mA.
• Strömköllan på vöggen skara vara minst 4 m ifràn poolen.
• Apparaten måste förses med strom frän en jordad stromkälla.
• RISK FÜR ELEKTRISK STÖT - Pumpen fär inte användas medan pågon är i poolen! Förbjud tillgang till poolen om sandfiltret inte fungerar.
• BRÄNN INTE KABELN. Placera kabeln sä att den inteutsats for gräsklippare, hacktrimmers och annan utrustning.
• För att minska risiken für elektrisk stöt, byt omedelbart ut en skadad kabel
• Om strömkabeln År skadad, måste den ersättas av tillverkaren, dennes Återförsäljare eller liknande kvalificerade personer for att undvika risk För fara.
  Förlängningssladdar kan inte användas.
• Risk für elektrisk stöt. Det ar farligt att använda sandfiltreet med en felaktig strömförsörjning och det leder till permanenta skador på sandfiltret.
• Ta inte bort jordningsstiftet och äandra inte kontakten på

nagot satt. Använd inte adapters. Konsultera en kvalificerad elektriker für eventuella frågor i samband med kontakter eller jordning.

• Hantera sandfiltret med omsorg. Dra eller bär inte sandfiltret genom att hälla i strömkabeln. Dra aldrig ut en kontakt ur uttaget genom att rycka i kabeln. Skydda kabeln mot avskavningar. Utsätt aldrig sandpumpen for vassa foremål, olja, rörliga delar eller varme.
• Koppla alltid bortenna product fran eluttaget innan du avlagsnar, rengör, utfor service ellreglerar apparaten.
• Koppla inte i eller ur apparaten med vata hander.
• Koppla alltid ur apparaten:
• på regniga dagar
• innan rengöring eller annat unterhäll
• om den lämnas obevakad under semestrar
• När apparaten ej används under en langre tid, sösom under vintern, skapoolsetet demonteras och forvaras inomhus.
• Varning: Läs instruktionerna innan apparaten tas iBruk och före varje installation/montering.
• Saker Förvaring av instruktionerna. För Återuppbyggnad av poolsetet, ∀nligen kontrollera instruktionerna varje gang.
• Om du saknar instruktionerna, ∀nlogen kontakta Bestway aller leta upp den på hemsidan: www.bestwaycorp.com
• Elektriska anlaggningar måste följa nationella anslutningsföreskrifter. Rådfråga en behörig elektriker om du har frågor.

FÖRSIKTIGT: Detta sandfilter ske endast användas für pooler som kan förvaras. Använd den inte für permanent installerade poolar. En pool som kan förvaras ar konstruerad sö att den kan demonterasätt for Förvaring och sedan Återmonteras for användning. En permanent installerad pool ar konstruerad på eller i marken eller i en byggnad)där den inte lätt kan demonteras for Förvaring.

• Denna apparat kan användas av barn fran 8 árs álder och personer med nedsatt fysisk, sensorisk eller mental kapacitet eller brist på erfarenhet och kunskap om de År

under uppsyn eller har instruerats gällande apparetens sacra användande och Förstår farorna l samband med användandet. Barn bör inte leka med apparaten. Rengöring och underhäll skall inte göras av barnutan tillsyn.

• Rengöring och underhäll måste utföras av en vuxen, 18 År eller ädre, som År bekant med farorna med elektriska stötar.

OBS:

• Placera sandfiltret på att statigt och{jamnt underlag. Se till att sandfiltret ar minst 2 meter fran poolen. Hall avstandet sö langt det ar möjligt.
• Var noga med poolens och sandfiltrets placering sa att en lamplig ventilation, tömning och atkomst for rengöring finns tillganglig. Placera aldrig sandfiltret på en plats)d den kan samla vatten eller på en stig)där mxanga manniskor gär.
• Kontakten ska vara tillganglig after poolens installation. Sandfiltretskontakt skara vara på att avstand av minst 3,5m från poolen.
  Vaderforhällanden kan påverka sandfiltrets prestanda och livslängd; vidta lámpliga atgärder for att skydda sandfiltret mot onödig slitage som kan uppsta under perioder av kyla eller varmt väder eller vid langvarig kontakt med solen.
• Undersök och kontrollera att alla sandfiltrets beständsdelar finns narvarande före användning. Informera Bestway på kundserviceadressen som anges i bruksanvisningen om eventuella fabrikationsfel eller delar som saknades vid inköpstillfallet.
• Det ar viktigt att alla slitna delar byts ut sö snart som möjlicht. Använd endast delar som tillverkaren har godkönt.
• Låt inte barn eller vuxna luta sig eller sitta på apparaten.
• Tillsatt inte kemikalier i sandfiltret.
• Om kemiskaprodukter används für att rena poolens vatten, reckommender vi att folja den minimala filtreringstiden für att skydda badarnas halsa enligt hälsoföreskrifterna.

• Bara det medium som tillhandahålls aller specificeras fär anvandas medprodukinstallationen.

• Det ar nödvändigt att kontrollera att sugöppningarna inte ar tilltäppta.

• Det ärrekommenderatatt stoppa filtreringen under underhällarsarbeitenafterfiltringsystemet.
• Regelbundet kontrollera tilltäppningsniván på filtret.
• En veckokontroll für backspolning aller rengöring rekommenderas. En minimal daglig filtreringstid på 8 timmar rekommenderas for att garantera rent poolvatten.
• Det ar nödvändigt att byta skadat element eller skadade element sä fort som möjlicht. Använd bara delar som ar godkända av den person som ansvarar for att släppa utprodukten på marknaden.
• Alla filter och filterium ske regelbundet inspekteras for att garantera att det inte finns nàgon uppyggt slam som Förhindrar bra filtrering. Avyttring av anvant filterium ske i enlighet med tillämpliga regler/tillämplig lagstiftning.
• laktiona alla sakerhetskrav och rekommendationer som beskrivs i manualen. Kontakta en kvalificerad installerator aller tillverkaren/importören/distributoren om du ar osaker på pumpen eller nedon av cirkulationsanordningarna. Installationen av vattencirkulationen skä overensstämme med Europeiska och nationella/lokala bestammelser, särskilt nar det handlar om elektriska frågor. Åndringar på ventilens position, pumpens erler gallrets storlek kan orsaka ett forändrat flöde och sughastigheten kan ökas.
  Denna produit ar inte avsedd for kommersiellt bruk. LAs BRUKSANVISNINGEN NOGA OCH SPARA DEN FOR FRAMTIDA BRUK. SPARA DESSA ANVISNINGAR

AVFALLSHANTERING

Elektroniskaprodukter skiteinte kastas tillsammans med hushalssavfall. Lamna in till en atervinningscentral. Kontrollera med din lokala myndighet erler aterforsäljare angäende atervinning.

SPECIFICATIONS

620mm 311mm	Filtrets diameter:	270 mm
	Faktiskt filterområde:	0.059 m² (0.635 ft²)
	Max. driftstryck:	0.42 Bar (6 PSI)
	Sandfilters driftstryck:	<0.25 Bar (3.5 PSI)
	Max. vattentryck:	35°C
	Sand:	Medfoljer inte
	Sandkornens storlek:	#20 kiseldioxidsand, 0,45-0,85 mm
	Sandkapacitet:	Cirka 8.5 kg

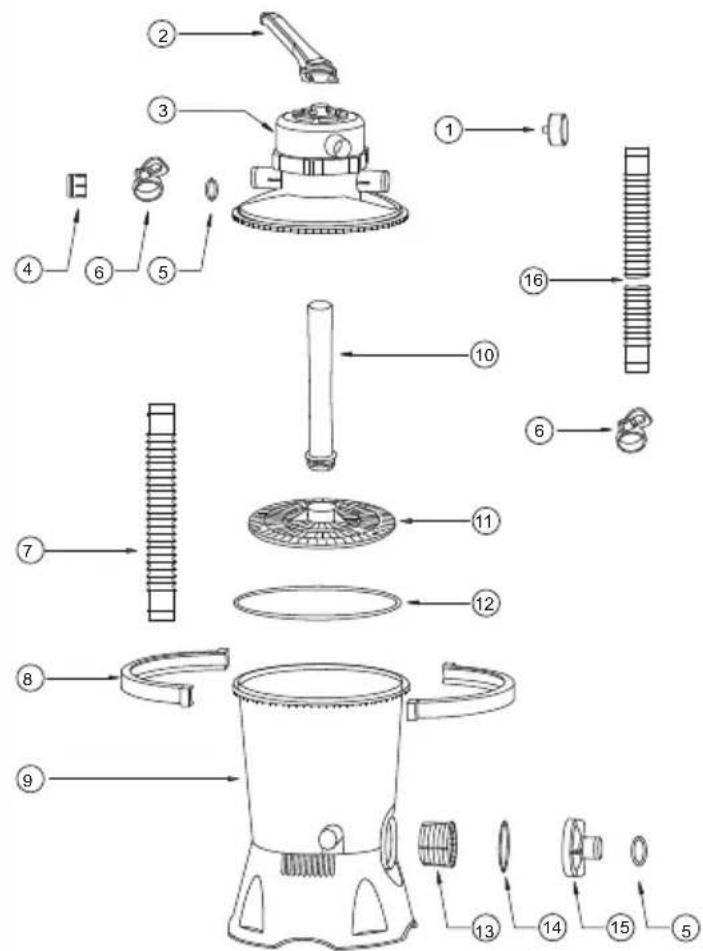

REFERENSOVERSIKT OVER DELARNA

Innan du monterar sandfiltret, sku du agna nagra minuter at att bekanta dig med sandfiltrets delar.

A

B

NR.	A	B
①	x1	x1
②	x1	x1
③	x1	x1
④	x1	x1
⑤	x5	x5
⑥	x7	x5
⑦	x1	x1
⑧	x2	x2
⑨	x1	x1
⑩	x1	x1
⑪	x1	x1
⑫	x1	x1
⑬	x1	x1
⑭	x1	x1
⑮	x1	x1
⑯	x2	x2
⑰-1	x1	x0
⑱-2	x1	x0

MONTERING

(Du kommen att behov an skruvmejsel.)

1. Ta forsiktigt bort alla delar ur forpackninger och kontrollera att ingen del ar skadad. Om utrustninger ar skadad,cka du omedelbart informera aterforsajaren du kope utrustninger fran.
2. Sandfiltret sk placeras pa ett stabilt och jamnt underlag, helst ett betongunderlag. Placera sandfiltret sa att portar och kontrollventiler ar tillgangliga for anvanding, service och vinterbehandling.

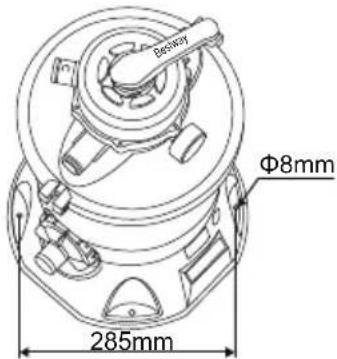

3. EN60335-2-41 TEST-standarderna kraver att sandfiltret ar vertikalt installerat pa marken eller pa en piedestal av tr erer cement innan du anvander det for att forhindra att sandfiltret plotsigt faler. Ett helt monterat sandfilter overskrider 18 kg. Monteringshalen ske vara 8 mm i diameter och vara pa 285 mm avstand. Anvand tv a mutrar med max. 8 mm i diameter for att fasta sandfiltret vid piedestalen.

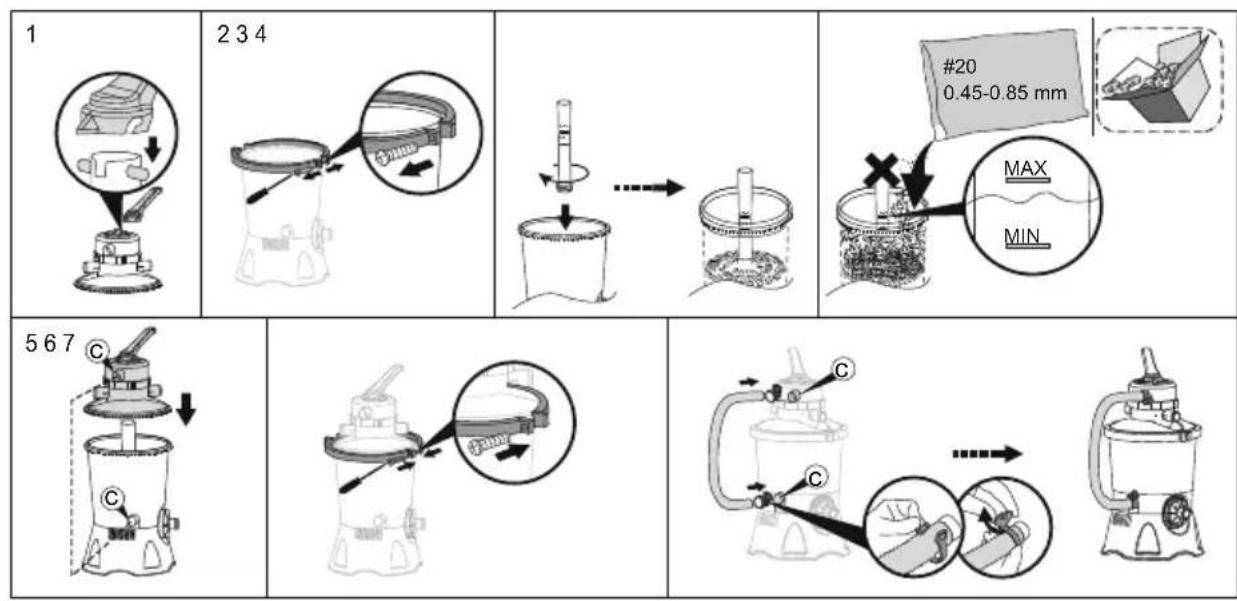

FYLL PÄ MED POOLFILTERSAND/FLOWCLEAR™ POLYSPHERE.

OBS: Använd endast speiell filtersand for pooler,utan kalksten ellera: #20 Kiseldioxidsand 0,45-0,85 mm, en 8.5kg pase bor racka. Om du inte anvander den rekommenderade filtersandstorleken kan filtreringsprestandan minska ell sandfiltret skadas och därigenom garantin upphavas.

OBS: For att undvika att skada skumningsenheten dà du tillsätter sand, ska du hälla lite vatten I bottentanken for att sänka ned skumningsenheten på samlingsenhets tandade hjul.

OBS: Sand/Flowclear™ Polysphere ingár inte.

OBS: Anvand 28 g (0,06 lbs) Flowclear™ Polysphere som ersätter 1 kg (2,20 lbs) sand.

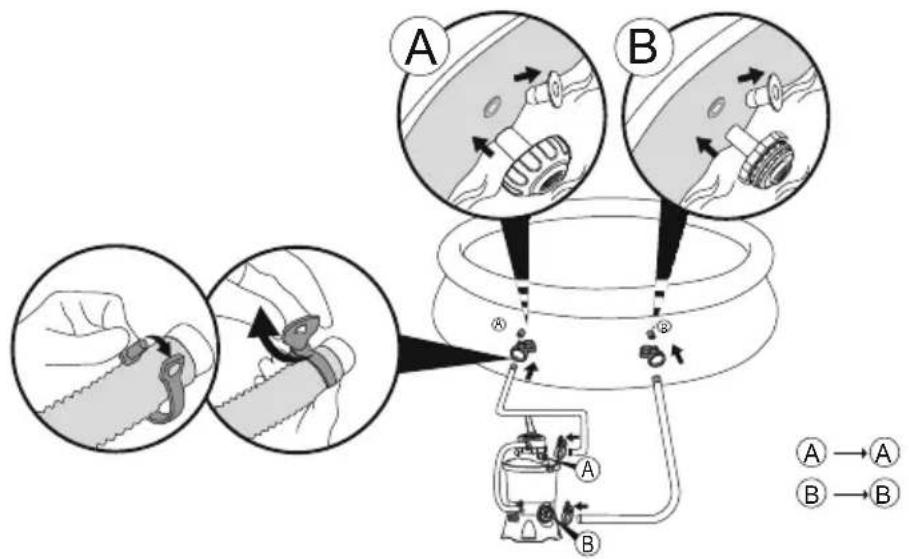

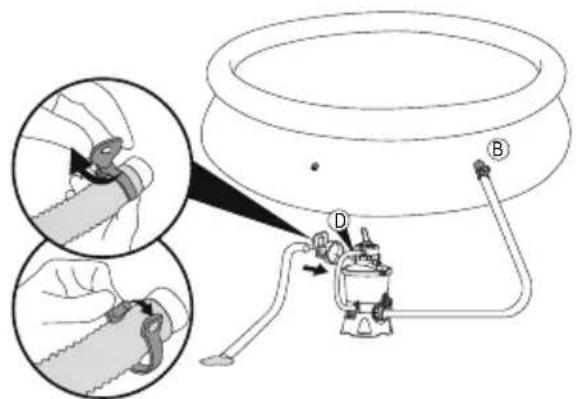

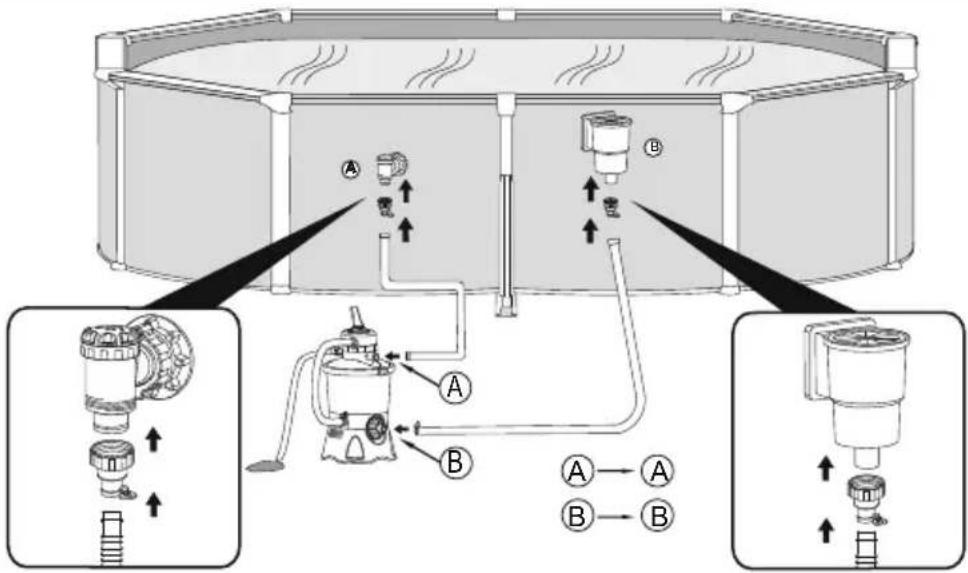

ANSLUT TILL POOLEN

V1

V2
MINSKNING ELLER TÖMNING AV POOLVATTNET

1

2

STOPP

Innan du satter pa pumpen, vänligen las bruksanvisningen noggrant.

ANVÄNDNING

Oversikt over kontrollventilen

WARNING: För att Förhindra skador på utrustningen och möjliga personskador, skä du koppla bort sandfilterpumpen für attändra kontrollventilens function varje gang. Attändra ventilens lagen medan pumpen är igäng kan leda till skador på kontrollventilen, som i sin tur kan leda till personskador eller materiella skador.

Att anvanda kontrollventilen

Tryck ned kontrollventilen och vrid till önskad Funktion.

KONTROLLVENTILENS FUNKTIONER

Kontrollventilen anvands for att valja 6 olica filterfunktioner: Filter, stang, spelning, skolj, Tömning och cirkulera.

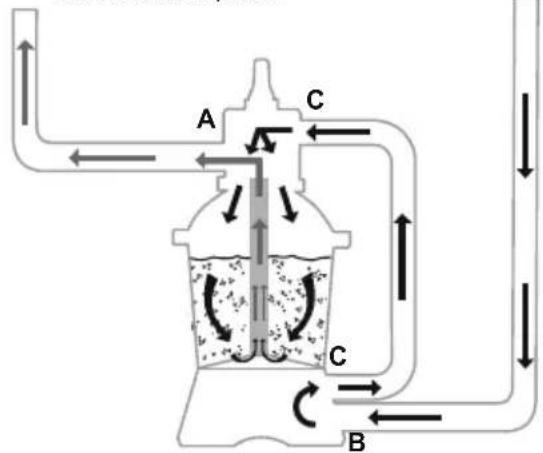

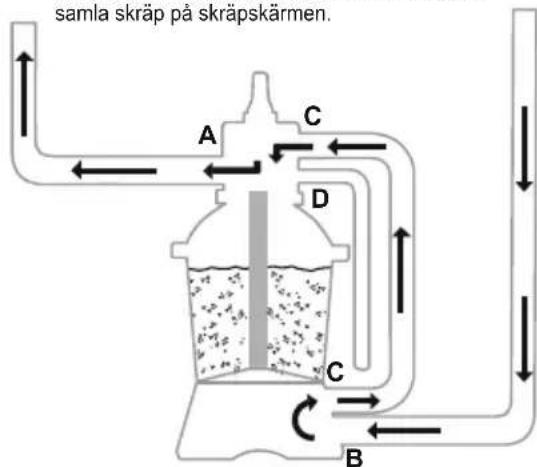

Filter: Denna Funktion används für att filtrera poolvattnet och skanavandas i 99% av tiden. Vattnet pumpas genom sandfiltret)daret renas och atersands till poolen.

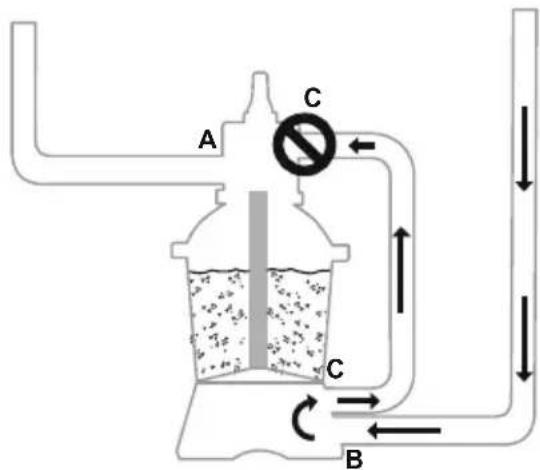

Stangt: Denna Funktion stoppar vattenflodet mellan sandfiltret och poolen.

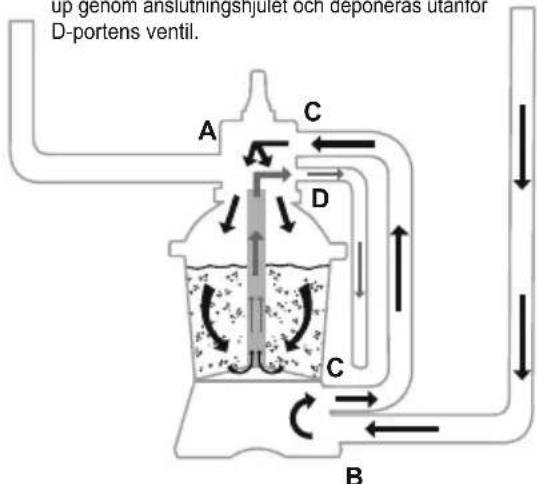

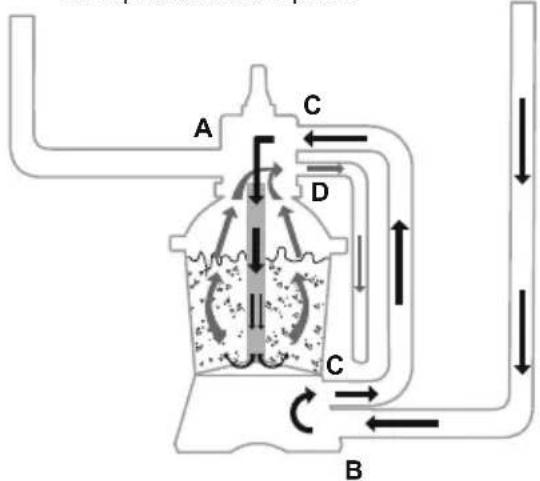

Spolning: Denna function anvands for att rengora sandbadden; vatten pumpas ner genom anslutningshjulet, upp mot sandbadden och deponeras utanfor D-porten.

Skolj: Denna function anvands for grundlaggande start, rengoring och utslatning av sandbädden after spelningen;vattnet pumpas ner genomsandbäden, up genom anslutningshjulet och deponeras atanfor D-portens ventil.

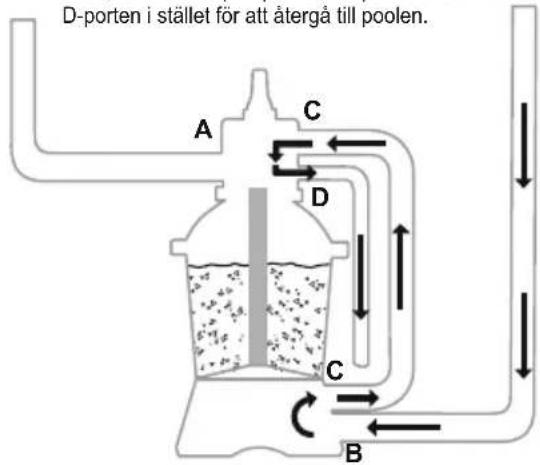

Tömming: Denna Funktionömmer vatten ur poolen; en annan inställning für att komma forbi filtret, ochvatnet pumpas och deponeras atanfor D-porten i stället for att atergä till poolen.

Cirkulera: Denna function gör sá att poolvattnet cirkulerar genomatt passera Förbi sandfiltret. Använd denna Funktionom filtre ar trasigt for att samla skrap pa skrapskärmen.

OBS:

• Forsakra dig om att alla regler for tömning av utsläppsvatten uppfyller tillampbara lokala, statlga aller nationella lagar. Töm inte ut vatten om detta kan leda till översvämning eller skador.
• När kontrollventilen ar installd pa spelning, skoljning erler tomning, toms vattnet ut ur D-porten pa kontrollventilen.
• Anslut inte och använd inte sandfiltret med kontrollventilen ställd i Stängd Funktion, annars skadas sandfiltret allvarligt.
• Ställ inte kontrollventilen mellan två Funktioner, aftersom det leder till lackage.

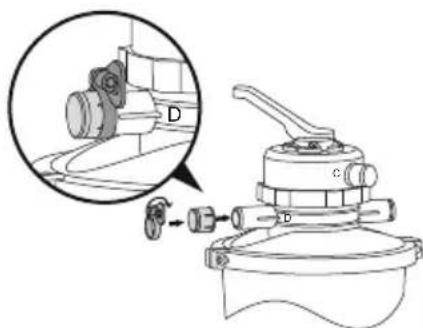

• För att forhindra vattenlackage, skruva fast Port D-rocket på Port D-kontrollventilen innan du använder sandfiltret.

Tryck ned kontrollventilens handtag och vänta tills vatten matas ut frän Port D for att släppa ut luften.

OBS: Det ar viktigt att upprepa detta moment varje gang som du startar pumpen after vinterforvaring, underhall och backspolning av sandbädden.

ANVISNINGAR FÜR FÜRSTA ANVÄNDNINGEN

Backspolning och sköljning maste utforas for att forbereda pumpen for dess forsta anvandning och for att gora rent sanden.

FÖRSIKTIGHET: TORRKÖR INTE SANDFILTRET

1. Tryck ned kontrollventilens handtag och vrid till Funktionen backspolning.
2. Koppla in och kör sandfiltret i 3-5 minuter, aller tills vattnet somkommen ut är klart.
3. Stäng av sandfiltret och ställ in kontrollventilen på Funktionen spelning.
4. Satt pa sandfiltret och kör sandfiltret i 1 min. Pá sa satt cirkulerar vattnet bakat genom sandfiltret och tomm er ut vatten fran Port D.
5. Stäng av sandfiltret. Ställ in kontrollventilen på Funktionen stängd.
6. Fyll pa poolvatten vid behov.

VIKTIGT: Denna procedur tar bort vatten fran poolen som du sedan behover ersatta. Stang av sandfiltret omedelbart om vattenivan ligger nara poolens inlopps- och utloppsventiler.

1. Nu ar sanden klar att anvandas. Stall kontrollventilen i filteråget.

OBS: För att Förhindra risiken För elektrisk stöt, ská du torka bort alla vattenrester frän dig själv och sandfiltret.

1. Starta sandfiltret.

OBS: Sandfiltret har nu startat dess filtreringscykel. Kontrollera att vatnetkommen tillbaka till poolen och kontrollera filtertrycket pa tryckmataren. I allmanhet ar det rekommenderade sandfiltertrycket under 0.25 Bar (3.5PSI) ddet anvands.

SANDFILTRETS UNDERHÄLL

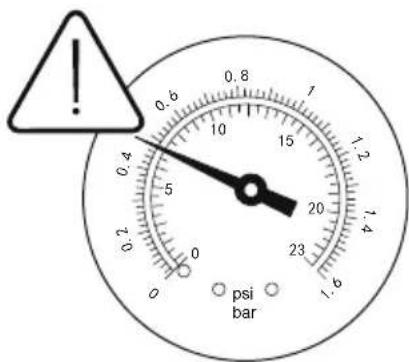

FÖRSIKTIGHET: Du måste försakra dig om att sandfiltret har stängts av och kopplats bort innan nagot underhäll påborjas, annars foreligger allvarlig risk För personskada eller dödsfall.

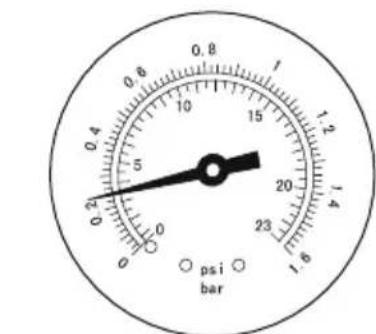

After att smuts har ansamlats i sandfiltretkommen trycket som kan avlasas pa tryckmataren att oka. Nartryckmataren ligger pa 0,25 Bar (3,5 PSI) ellhore, eller vattenflodet till poolen ar for lagt, ar det dags att gora rent sanden. For at rengora sandbadden, folj anvisiningarna som tidigare har angetts: Backflode och skoljning.

OBS! Tryckmataren ar enbart till for underhall och tryckmatarens varde ar enbart for referens, det sk inte anvandas som ett precisionsinstrument.

OBS! Vi rekommenderar att du rengor sandfiltret en gang i manaden ellr minre regelbundet beroende pa hur ota poolen anvands. Rengor inte sanden for ohta.

RENGÖRING AV FILTRET

1. Koppla ur filtret och ställ in styrventilen till stängt drifläge.
2. Satt tillbaka skrappfilter och propparna for att forhindra att vattnet rinner ut.
3. Skruva loss filterskyddet och avlågsna det.
4. Ta ut filtret och rengör det.
5. Satt tillbaka filtret pa ratt plats. Kontrollera att halen i filtret ar i linje.
6. Se till att tätningsringen sitter ratt. Skruva fast filterskyddet igen.
7. Avlagsna propparna och satt i skrapfiltren.

OBS: Filtret skä tommas och rengöras regelbundet. Ett smutsigt aller blockerat filter försämrad sandfiltretts Funktion.

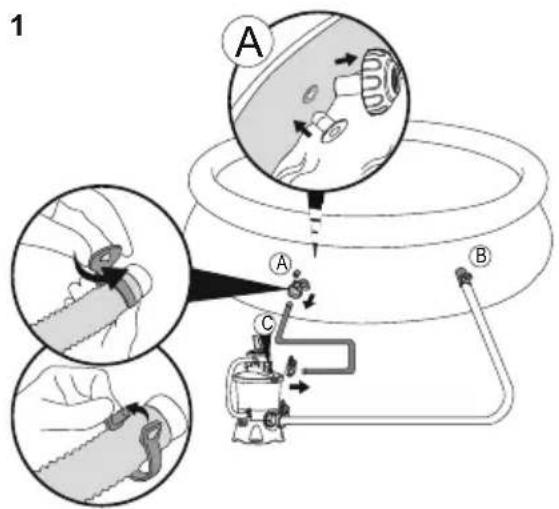

MINSKNING ELLER TÖMNING AV POOLVATTNET

1. Stäng av sandfiltret och ställ in kontrollventilen på Funktionen tömning.
2. Koppla loss slangen fran poolens Port A och sandfiltrets Port A och koppla den till Port D.
   OBS: Kom ihag att satta tillbaka skrapfiltret och stoppluggarna for att forhindra att vattnet rinner ut.
3. Satt pa sandfiltret for att kora filtret och ta bort poolvattnet.

WARNING: TORRKÖR INTE SANDFILTRET.

FÖRVARING

I omraden som har vintertemperaturer som ligger under fryspunkten maste poolutrustingen vinterforvaras for att skyddas mot skada.

Om vatten fryser tillkommen sandfiltret att skadas och garantin att forfalla.

1. Backspolning av sandfiltret.
2. Töm poolen enlistg poolens braksanvisning
3. Koppla bort de tvá slangarna fran poolen och sandfiltret.
4. Häll ut sanden helt frän tanken och torka allakomponenter.
5. Forvara sandfiltret pa en torr plats och utom rackhall for barn.

FELSÖKNING

Problem Orsaker Lösning
Flödar in i poolen	- För lite sand - Ställ in kontrollventilen是从 backspolning till filterfunktionen utan att stoppa sandfiltret - Sandnivān für hög - Avskummaren für trasig	- Kvantssand på 0,45 mm till 0,85 mm rekommenderas - Stoppa sandfiltret varje gäng für att ställa om kontrollventilen - Om sandnivān ligger mellan "MAX" och "MIN" på uppsamlingsnavet - Ersätt avskummaren
Vattenflöde	- Stoppluggarnä ar inte urtagna - Luftten tomdes inte ut - Kontrollventilen har inte sats i stängtLEASE - Silen ar blockerad - Sandfiltret ar trasigt	- Ta ut stoppluggarna och sätt i skråpfiltret - Töm ut luften - Ställ in filterfunktionen - Rengör silen - Kontakta service
Filtertryck	- Smutsigt filter - Förkalkad sandbotten - Otilräcklig backspolning - Tryckmätaren ar trasig	- Backspolning - Kontrolera sanden och byt ut den om nödvändigt - Backspola tills spolvattnet är klart - Ersätt tryckmätaren
Ventilläckage是从 port D	- Kontrollventilen stär inställd mellan två Funktioner - Packningen ar trasig	- Ställ in en av Funktionerna - Ersätt packningen
Läckor	- Kopplingsbrickan ar trasig - Lõsa slangar	- Ersätt brikan - Dra öt dem'
