Power Steel 56671 - Piscina fuori terra BESTWAY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piscina fuori terra
Marca	Bestway
Modello	Power Steel 56671
Dimensioni	4,88 m di diametro × 1,22 m di altezza
Capacità d'acqua	Circa 15 000 L
Materiale della piscina	Acciaio e PVC rinforzato
Forma	Rotonda
Pompa di filtrazione inclusa	Sì, modello 58515
Tipo di filtro	Filtro a sabbia
Superficie di filtrazione	0,059 m²
Sabbia necessaria	8,5 kg di sabbia silicea #20 (0,45-0,85 mm)
Pressione massima di esercizio	0,42 bar (6 PSI)
Temperatura massima dell'acqua	35 °C
Alimentazione elettrica	230 V ~ 50 Hz
Protezione elettrica	Dispositivo di corrente residua (RCD) ≤ 30 mA
Funzioni della valvola di controllo	Filtrazione, Chiusura, Controlavaggio, Risciacquo, Drenaggio, Circolazione
Manutenzione del filtro	Controlavaggio quando la pressione supera 0,25 bar
Invernamento	Svuotare la piscina, smontare e conservare all'interno
Garanzia	Standard del produttore
Peso del filtro assemblato	Circa 18 kg

Domande frequenti - Power Steel 56671 BESTWAY

Quali sono le dimensioni della piscina Power Steel 56671?

La piscina ha un diametro di 4,88 metri e un'altezza di 1,22 metro.

Che tipo di filtro è fornito con questa piscina?

La piscina viene fornita con una pompa di filtrazione a sabbia modello 58515.

Quanta sabbia serve per il filtro?

Sono necessari circa 8,5 kg di sabbia silicea n°20 (0,45-0,85 mm). La sabbia non è inclusa.

Come installare la piscina?

Posizionare la piscina su un terreno piano e sgombro. Seguire le istruzioni di montaggio fornite. Assicurarsi che la pompa sia ad almeno 2 metri dal bordo della piscina.

Quali sono le norme di sicurezza elettrica?

La pompa deve essere collegata a una presa con messa a terra e protetta da un dispositivo di corrente residua (RCD) di massimo 30 mA. Non utilizzare mai la pompa quando ci sono persone nell'acqua.

Come pulire il filtro a sabbia?

Quando la pressione supera 0,25 bar, eseguire un controlavaggio seguito da un risciacquo. Seguire la procedura nel manuale.

Come invernare la piscina?

Svuotare completamente la piscina, smontare il filtro, pulirlo e riporre tutti gli elementi in un luogo asciutto al riparo dal gelo.

Posso usare prodotti chimici nel filtro?

No, non aggiungere mai prodotti chimici direttamente nel filtro a sabbia. Trattare l'acqua della piscina separatamente.

Cosa fare se la sabbia fuoriesce nella piscina?

Verificare di utilizzare la sabbia corretta (n°20). Assicurarsi che il livello della sabbia sia tra i riferimenti MAX e MIN. Se il problema persiste, contattare il servizio clienti.

Dove trovare i pezzi di ricambio?

Utilizzare solo pezzi approvati da Bestway. Consultare il manuale o il sito ufficiale per i riferimenti.

MANUALE UTENTE Power Steel 56671 BESTWAY

Visita il canale YouTube Bestway

ISTRUZIONI DI SICUREZZA

AVVERTENZA

ISTRUZIONI DI SICUREZZA IMPORTANTI LEGGERE ATTENTAMENTE E SEGUIRE TUTTE LE ISTRUZIONI DI SICUREZZA

Durante l'installazione e l'utilizzo di但这a apparecchiatura elettrica, è fondamentale rispetto le precauzioni di sicurezza basilari, tra cui:

• la pompa deve essere alimentata da un trasformatore di isolamento o tramite un interruptore differenziale con corrente residua nominale non superiore a 30mA .
• La fonte di alimentazione a parete deve trovari a una distance di almeno 4 m alla piscina.
• L'apparecchio deve essere alimentato da un alimentatore provvisto di messa a terra
• RISCHIO DI SCOSSA ELETTRICA - Non adoperare la pompa quando le personne si trovano nella piscina. Vietare l'accesso alla piscine in caso di danni al filtrro per sabbia.
• NON SOTTERRARE I CAVI. I cavi devono essere posizionati in luoghi dove non sia poi necessario utilizzato tagliaerba, tagliasiepi o altre attrezzature.
• Per ridurre il rischio di scossa elettrica, sostuire immediatamente i cavi danneggiati.
• Per evitare il verificarsi di situazioni pericolose, se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal technician della manutenzione o da una persona qualificata.
• Non è possibile utilizzare prolonghe.
• Rischio di scossa elettrica. L'utilizzo del filtro a sabbia con un'alimentazione elettrica non adeguata è pericoloso e può

danneggiare in modo permanente ilhetto stesso.

• Non rimuovere la presa di messa a terra o modificare in alcun modo la spina. Non utilizzato adattatori di corrente. Rivolgersi ad un elettricista qualificato per informazioni sulla validità della proprie prese o della messa a terra.
• Maneggiare con cura il filtro a sabbia. Non trascinare o spostare il filtrto a sabbia utilizzato il cavo di alimentazione. Estrarre la spina alla presaenza tirare bruscamente il cavo di alimentazione. Evitare la formazione di abrasioni sul cavo di alimentazione. Tenere il filtrato a sabbia lontano da oggetti appuntiti, olio combustibile, parti mobili o fonti di calore.
• Scollegare sempre il prodotto alla presa di corrente prima di rimuovere, pulire, eseguire la manutenzione o regolare il prodotto.
• Non collegare o scollegare l'apparecchio con le mani bagnate

• Scollegare sempre l'apparecchio:

• Nei giorni di pioggia

• Prima di eseguire operazioni di pulizia o manutenzione

• Se lasciata incustodita durante le vacanze

• Se il prodotto non viene utilizzato per lunghi periodi, ad esempio in inverno, la piscina deve essere smontata e conservata al chiuso.

• Attenzione: leggere sempre le istruzioni prima di utilizzato l'apparecchiatura e prima di procedere con l'infallazione e le operazioni di montaggio/smontaggio.
• Custodire le istruzioni. Per riassemble il set piscina, consultare le istruzioni.
• Se le istruzioni sono andate perse, contattare Bestway o consultare il site Internet: www.bestwaycorp.com
• Gli impiani elettrici devono rispetto le norme nazionali di cablaggio. Per informazioni rivolgersi a un elettricista qualificato.

AVVERTENZA: Questo filtering a sabbia più essere utilizzato solo con piscine smontabili. Nonutilizzare con piscine installate in modo permanente. Una piscina smontabile è costruita in modo tale da essere rapidamente smontata per la conservazione e riassembleblata nuovamente,mantenendo l'integrità iniziale.Essendo interrata o montata in superficie,una piscina installata in modo permanente non consente il rapido smontaggio per la conservazione.

• Questa apparecchiatura non è destinata all'uso da parte di persona (bambini di età inferiore a 8 anni inclusi) con disponța fisiche, mentali e sensoriali ridotte o mancanza di esperienza e conoscenze adeguate, a meno che non siano supervisionate e

istruite ad un uso sicuro dell'apparecchio e se sono stati compresi i rischi connessi. I bambini devono sempre essere controllati per evitare che giochino con il prodotto. La pulizia e la manutenzione non devono essere eseguite dai bambini perché la supervisione di un adulto.

• La pulizia e manutenzione devono essere eseguite da un attività maggiorenne e totalmente consapevole del pericolo di scosse elettriche.

NOTA:

• Posizione are il filtro a sabbia su una superficie piana e uniforme. Assicurarsi che sua posizionato ad almeno 2 metri di distanza alla piscina. Mantenere la massima distance possibile.
• Nel posizionare la piscina e ilhetto a sabbia, assicurarsi sempre che ci sia una ventilazione adeguata, nonché possibilità di scolo e accesso per la manutenzione. Non posizionare mai ilhetto a sabbia in aree che favoriscono l'accumulo dell'acqua o nei punti di passaggio.
• Dopo l'installazione della piscina, è necessario che nelle vicinanze sia presente una presa. La presa delhetto a sabbia deve essere situata ad almeno 3,5 m di distanza alla piscina
• Le condizioni atmosferiche sono incidere sulle prestazioni e sulla durata del filtr o sabbia; cercare quindi di proteggere il filtr o sabbia da freddo, calore oesposizione al sole eccessivi che sono causare il deterioramento del prodotto.
• Verificare la presenza di tutti i componenti del filtro a sabbia prima dell'utilizzo. Contattare Bestway all'indirizzo del servizio clienti riportato nel presente manuale per comunicare la mancanza di componenti o la presenza di parti danneggiate al momento dell'acquisto.
• É importante e necessario sostituire al più presto toutes le parti deteriorate. Utilizzato solo parti APPROVATE dal costruttore.
• Non consentire a bambini è uomini di appoggiarsi o sedersi sul disposizione.
• Nonaggiungere prodotti chimici alhetto a sabbia.
• In caso di utilizzato di prodotti chimici per la pulizia dell'acqua della piscina, si raccomanda di aspettare che sia trascorso del tempo per l'esecuzione del filtraggio per salvaguardare la salute dei nuotatori che dipende al rispetto delle norme in materia di salute.

• Solo il supporto fornito o specificato dal produttore deve essere utilizzato con l'installazione del prodotto.

• E obbligatorio accertarsi che le aperture per l'aspirazione non siano ostruite.

• É consigliabile interrrompere il filtraggio durante le operazioni di manutenzione sulsystema di filtraggio.
• Monitorare regolarmente il livello di ostruzione del filtr.
• Si raccomanda un controllo settimanale per il lavaggio in controcorrrente o la pulizia. Per garantire la pulizia dell'acqua della piscina si consiglia un tempo minimo giornaliero di funzionamento delsystema di filtraggio di 8 ore.
• E fondamentale sostituire i componenti danneggiati il prima possibile. Utilizzato esclusivamente componenti approvati dal responsabile dell'immissione del prodotto sul mercato.
• Tutti i filtri e dispositivi di filtraggio devono essere ispezionati regolarmente per evitare che un accumulo di detriti impedisce un buon filtraggio. Lo smaltimento dei dispositivi di filtraggio deve avvenire nel rispetto delle normative vigenti.
• Prestare attenzione ai requisiti di sicurezza e alle raccomandazioni descritte nel manuale. In caso di dubbio sulla pompa o su qualsiasi dispositivo di circolazione, contattare un installatore qualificato, o il produttore/importatore/distributore. L'impianto di circolazione dell'acqua deve essere conforme alle normative europee, nazionali e locali, soprattutto per quanto concerne i problemi elettrici. Qualsiasi cambiamento nella posizione della valvola, nelle dimensioni della pompa o nelle dimensioni della griglia più causare una variazione del flusso e la velocità di aspirazione più essere aumentoata.
• Questo prodotto non è destinato all'uso commerciale.

LEGGERE ATTENTAMENTE IL MANUALE DI STRUZIONI E CONSERVARLO PER FUTURI RIFERIMENTI.

CONSERVARE QUESTE ISTRUZIONI

SMALTIMENTO

Le apparecchiature elettriche non devono essere smaltite insieme ai rifiuti domestici. Si prega di riciclare laddove esistano strutture adequate. Per maggiori informazioni in merito, contattare le autorità locali o il proprio rivenditore.

CARATTERISTICHE TECNICHE

620mm 311mm	Diametro del filtró:	270 mm
	Area del filtró effettiva:	0.059 m² (0.635 ft²)
	Pressione d'esercizio max:	0.42 Bar (6 PSI)
	Pressione di funzionamento del filtró a sabbia:	<0.25 Bar (3.5 PSI)
	Temperatura max. dell'accua:	35°C
	Sabbia:	Non inclusa
	Dimensione sabbia:	Sabbia di silice n. 20, 0,45-0,85 mm
	Capacità di sabbia:	Circa 8.5 kg

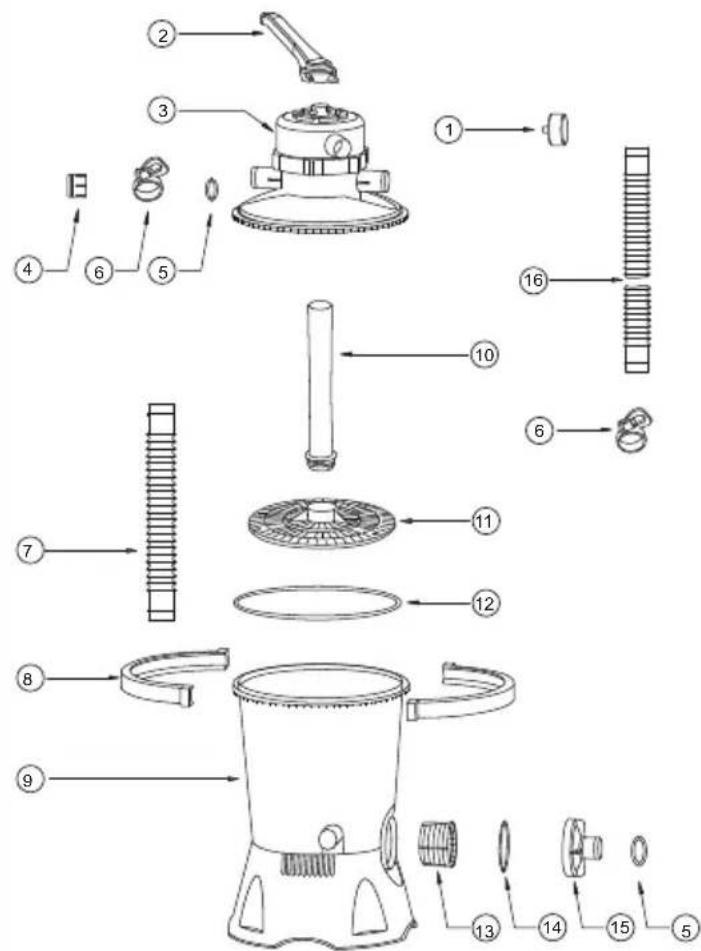

VISTA D'INSIEME DEI COMPONENTI

Comprendere l'utilizzo di tutti i componenti prima di procedere al montaggio del filtro a sabbia.

A

N.	A	B
①	x1	x1
②	x1	x1
③	x1	x1
④	x1	x1
⑤	x5	x5
⑥	x7	x5
⑦	x1	x1
⑧	x2	x2
⑨	x1	x1
⑩	x1	x1
⑪	x1	x1
⑫	x1	x1
⑬	x1	x1
⑭	x1	x1
⑮	x1	x1
⑯	x2	x2
⑰-1	x1	x0
⑱-2	x1	x0

MONTAGGIO

(Occorre un cacciavite.)

1. Rimuovere con cura tutti i componenti alla confecione e verificare che non ci sia nulla di danneggiato. Se il dispositivo presenta dei uomini, rivolgersi immediamente al rivenditore presso il quale è stato effettuato l'acquire.
2. Il filtrà a sabbia delve essere posizionato su una superficie piana e uniforme, preferibilmente in cemento. Posizione il filtrà a sabbia in modo da rendere possibile l'azionamento, la manutenzione e la conservazione delle porte e della valvola di controllo.
3. In base allo standard EN60335-2-41 TEST, il filtro a sabbia deve essere fissato vertically a terra o ad un basamento in legno o cemento prima dell'utilizzo al fine di impedire eventuali cadute accidentali. Il peso del filtro a sabbia montato supera i 18 kg. I fori di montaggio devono averre un diametro di 8 mm ed essere distanziati tra loro di 285 mm. Utilizzato due bulloni e dadi con un diametro di massimo 8 mm per fissare il filtro a sabbia al basamento.

CARICARE LA SABBIA PER FILTRIPISCINE\SFERE IN FIBRA DI POLIETILENFDLOWCLEAR

NOTA: Utilizzare solo sabbia per filtri adatta a piscine, priva di calcare o argilla. Dovrebbe essere sufficiente una confezione da 8.5kg di sabbia di silice n. 20 da 0,45-0,85 mm. L'uso di un sabbia non adeguata puo compensettere il risultato dell'operazione di filtraggio e danneggiare il filto a sabbia, rendendo nulla la garanzia.

NOTA: Per non danneggiare lo skimmer quando si aggiunge la sabbia, versare dell'acqua nel serbatoio inferiore in modo da sommergere lo skimmer sulla bussola del collettore.

NOTA: Sabbia\Sfere FlowclearTM non incluse.

NOTA: Utilizzare 28 g (0,06 lbs) di sfere in fibra di polietilene Flowclear™ sostituiscono un 1 kg (2,20 lbs) di sabbia.

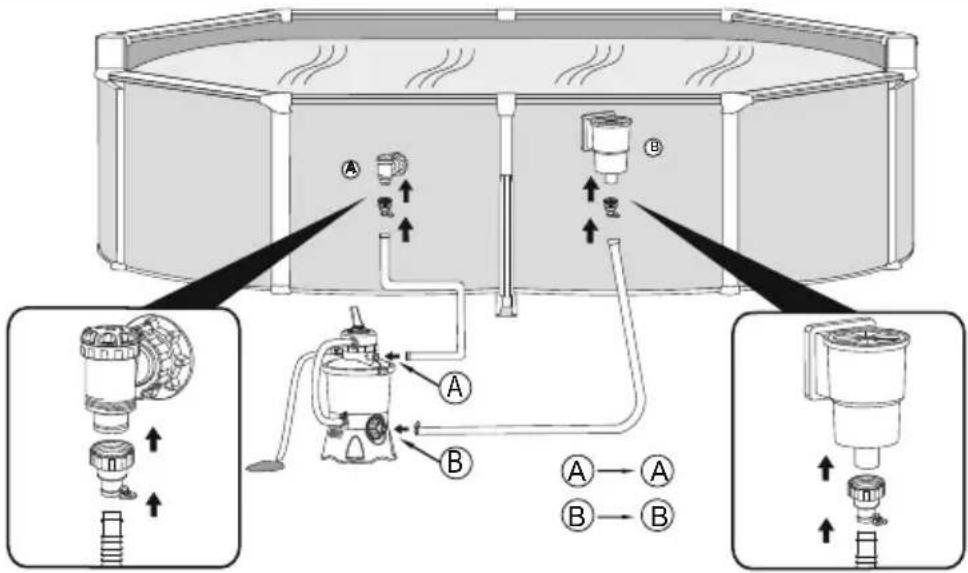

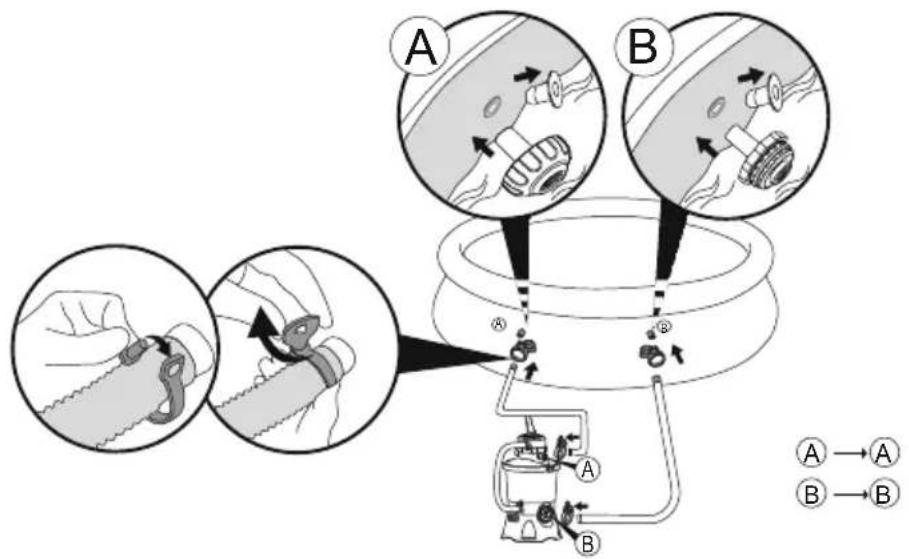

COLLEGARE ALLA PISCINA

V1

V2

RIDUZIONE O SCARICO DELL'ACQUA DELLA PISCINA

1

2

STOP

Prima dell'accensione, consultare attendamente il manuale.

USO

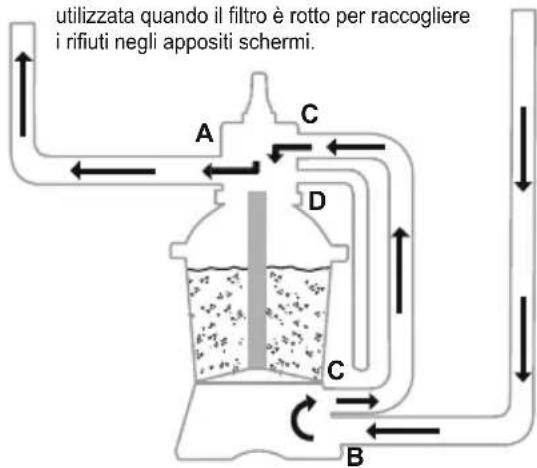

PANORAMICA SULLA VALVOLA DI CONTROLLO

ATTENZIONE: Per evitare danni al dispositivo o possibili lesioni, scollegare sempre la pompa con filtering a sabbia prima diambiare la funzione della valvola di controllo. La modifica delle posizioni della valvola di controllo quando la pompa è in uso può causare lesioni alle persone o uomini al prodotto.

Come utilizzare la valvola di controllo
Spingere verso il basso la maniglia della valvola di controllo e ruotare sulla funzione desiderata.

FUNZIONI DELLA VALVOLA DI CONTROLLO La valvola di controllo viene utilizzata per selezionare le 6 diverse funzioni del filtraggio, chiusura, lavaggio a controcorrente, risciacquo, scolo e circolazione.

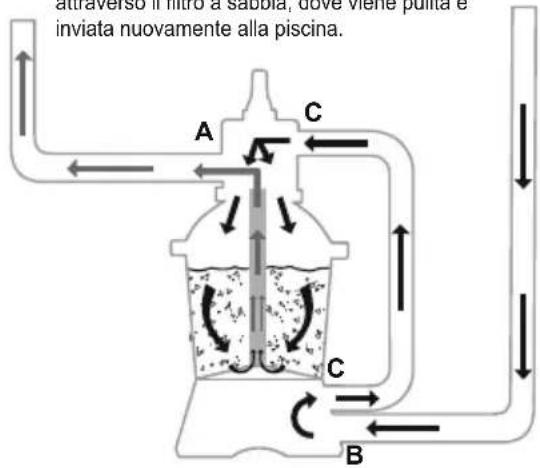

Filtraggio: Questa funzione è utilizzata per il filtraggio dell'acqua della piscina; è la posizione maggiornente utilizzata. L'acqua viene pompata attraverso ilrosso a sabbia, dove viene pulita e inviata nuovamente alla piscina.

Chiusura: Questa funzione interrompe il flusso dell'acqua tra ilhetto a sabbia e la piscina.

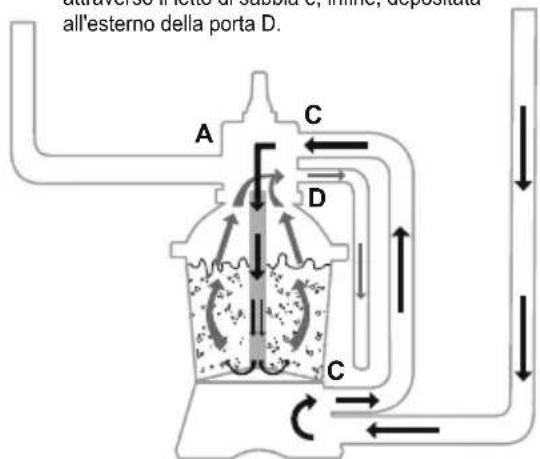

Lavaggio a controcorrente: Questa funzione è utilizzata per pulire il fatto di sabbia; l'acqua viene pompata verso il bassoattraverso la bussola del connettor, spinta verso l'alto attraverso il fatto di sabbia e, infine, depositata all'esterno della porta D.

B

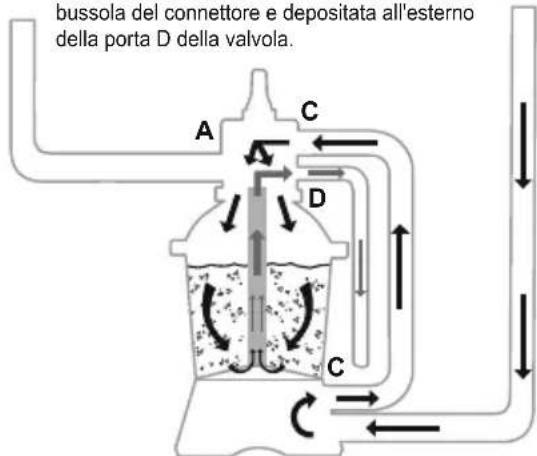

Risciacquo: Questa funzione è utilizzata per l'avvio iniziale, la pulizia e il livellamento del letto di sabbia dopo il lavaggio a controcorrente; l'acqua viene pompata verso il bassoattraverso il letto di sabbia, spinta verso l'altoattraverso la bussola del connettore e depositata all'esterno della porta D della valvola.

B

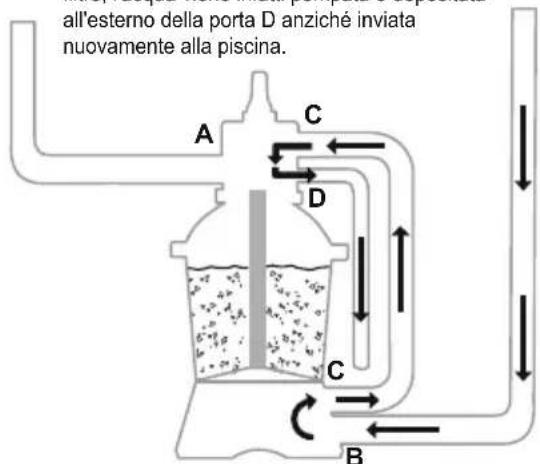

Scolo: Questa funzione consente il deflusso dell'acqua alla piscina perché l'impio del过滤; l'acqua viene infatti pompata e depositata all'esterno della porta D anziché inviata nuovamente alla piscina.

Circolazione: Questa funzione consente la circolazione dell'acqua della piscinaenza l'impio del filtro a sabbia; cui essere utilizzata quando il filtro è rotto per raccogliere i rifiuti negli apposti schermi.

NOTA:

• Assicurarsi che tutte le modalità di smaltimento delle acque di scarto soddisfino le normative locali, regionali o stali. Non scaricare l'acqua nei punti in cui più causare inondazioni o danni.
• Quando la valvola di controllo è impostata sulle posizioni di lavaggio a controcorrrente, risciacquo o scolo, l'acquaiene scaricata alla porta D sulla valvola stessa.
• Non collegare o azionare il filtro a sabbia quando la valvola di controllo è impostata sulla funzione di chiusura o altrimenti la pompa si danneggerà in modo irreparabile.
• Non impostare mai la valvola di controllo tra due funzioni in quanto potrebbero verificarsi delle perdite.

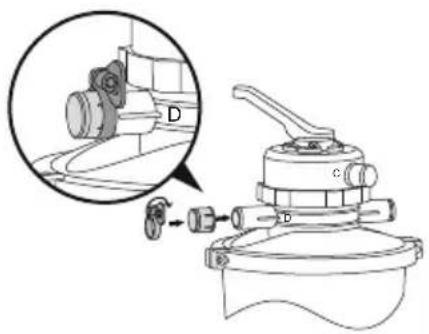

• Per evitare perdite d'acqua, insere il tappo dell'apertura D sull'ingresso D della valvola di controllo prima di azionare il filtro a sabbia.

RILASCIO DELL'ARIA

Premere versi l basso la manopola della valvola di controlo e attendere il flusso d'acqua dal foro D per rilasciere l'aria.

NOTA: è importante ripetere questa operazione agli che si avvia la pompa dopo la stagione invernale, la manutenzione e il lavaggio in controflusso del letto di sabbia.

ISTRUZIONI PER IL PRIMO UTILIZZO

Eseguire il lavaggio in controflusso e il risciacquo per preparare la pompa al primo utilizzato, quindi lavare la sabbia.

ATTENZIONE:IL FILTRO A SABBIA NON DEVE FUNZIONARE A SECCO

1. Premere verso il basso la maniglia della valvola di controllo e ruotare sulla funzione di lavaggio in controflusso.
2. Applicare e azionare il filtro a sabbia per 3-5 minuti o fino a quando l'acqua scorre pulita.
3. Spegnere il filtering a sabbia e collocare la valvola di controllo in posizione di risciacquo.
4. Accendere il filtro a sabbia e azionarlo per 1 minuto in modo che l'acqua circoli a ritroso nel filtro a sabbia e venga scaricata dal foro D.
5. Spagnere il filtro a sabbia. Collocare la valvola di controllo in posizione di chiusura.
6. Esequire un rabbocco d'acqua, se necessario.

IMPORTANTE: con esta procedura si rimuove l'acqua alla piscina e sare necessario cambiare l'acqua.

Se il livello dell'acqua è prossimo alle valvole di ingresso e di uscita della piscina, specnere immediatamente il filtrà a sabbia.

1. Ora il filtrato a sabbia è pronto per essere utilizzato. Impostare la valvola di controllo sulla funzione di filtraggio.

NOTA: Per evitare il rischio di scossa elettrica, asciugarsi con cura ed eliminare l'acqua inccesso dal filtr o a sabbia.

1. Per azionare il filtro a sabbia, accenderlo.

NOTA: A quello punto il filtrato a sabbia inizia il suo ciclo di filtraggio. Verificare che l'acqua ritorni alla piscina e prendere nota della pressione del filtrato indicata sul manometro. In genere la pressione del filtrato a sabbia consigliata è inferiore a 0.25Bar (3.5PSI) durante il funzionamento.

MANUTENZIONE DEL FILTRO A SABBIA

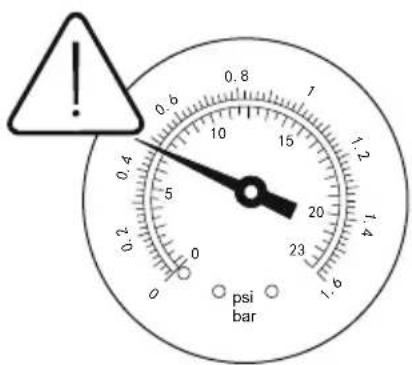

ATTENZIONE: per evitare il rischio di subire lesionsi ancche fatali, accertarsi che il filtering a sabbia sua spento e scollegato prima di avviare le operazioni di manutenzione.

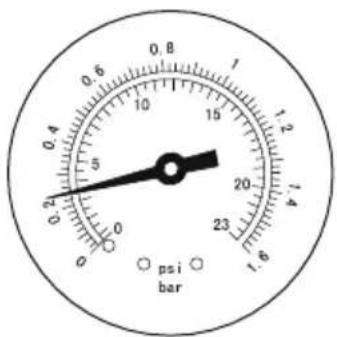

Man mano che la sporcizia si accumula nel filtro a sabbia, il valore della pressione sul manometro aumentoe. Quando il manometro segna un valore uguale o superiore a 0,25 Bar (3,5 PSI) o il flusso dell'acqua verso la piscina è troppo debole, è necessario pulire la sabbia. Per pulire iletto di sabbia, seguire le istruzioni precedentemente descritte in: Lavaggio in controcorrrente e risciacquo.

NOTA: il manometro serve solo a scopo di manutenzione e il valore indicato è solo di riferimento, per cui il manometro non èsere utilizzato come strumento di precisione.

NOTA: si raccomanda di pulire il letto di sabbia una volta o con una frequenza minore, a seconda di quanto viene utilizzata la piscina. Non pulire la sabbia con una frequenza eccessiva.

PULIZIA DEL FILTRO

1. Scollegare il filtro a sabbia e impostare la valvola di controllo sulla funzione di chiusura.
2. Sostituire gli schermi per detriti con spinotti di arrestoper impedire all'acqua di fuoriuscire.
3. Svitare il coperchio del filtro per rimuoverlo.
4. Estrarre e pulire il filtro.
5. Riposizionare il filtrlo, assicurandosi che i fori siano allineati.
6. Verificare che l'anello di tenuta sia in posizione. Riavvitare il coperchio del filtrò.
7. Rimuovere gli spinotti di arresto e insertere i filtri per detriti

NOTA: Il filteringveeessere svuotatoepulito regolarmente.Un filtered

sporco o bloccato riduce NOTEvolmente le prestazioni del filtro a sabbia.

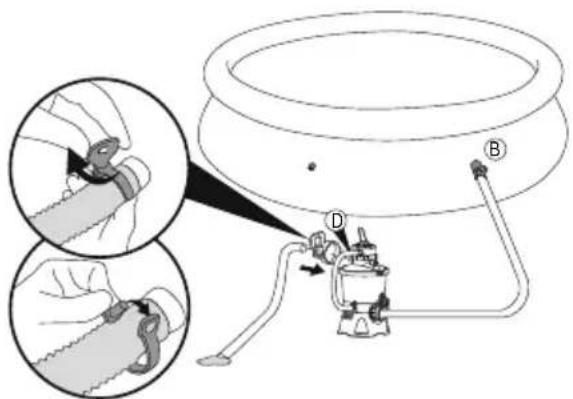

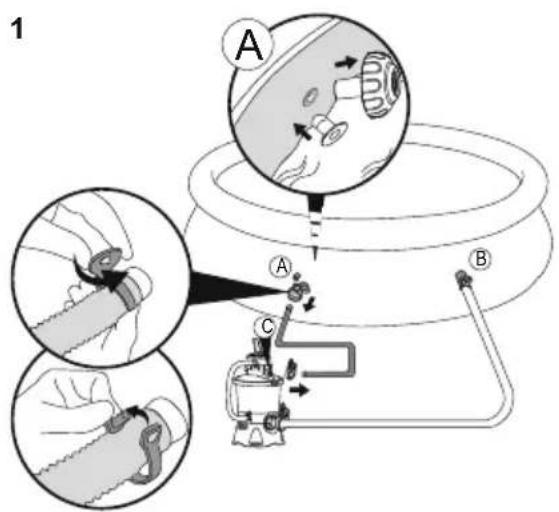

RIDUZIONO O SCARICO DELL'ACQUA DELLA PISCINA

1. Spagnere il filtro a sabbia e collocare la valvola di controllo in posizione di scarico.
2. Staccare il tubo dal foro A della piscina e dal foro A del filtr o sabbia e collegarlo al foro D.
   NOTARicordarsi di sostituire i filtriper detriti con spinotti di arresto per impedire che l'acqua fuoriesca.
3. Accendere il filtro a sabbia e azionarlo per rimuovere l'acqua della piscina.
   ATTENZIONE:IL Filtro A SABBIA NON DEVE FUNZIONARE A SECCO.

CONSERVAZIONE

Inelle zone con temperature inverali gelide, l'attrezatura della piscina deve essere preparata per l'inerno per protegerla dai danni. Il congenamento dell'acqua, infatti, danneggerebbe il filtro a sabbia e invaliderebbe la garanzia.

1. Lavare in controflusso il letto di sabbia.
2. Svuotare la piscina seguendo le istruzioni riportate nel relative manuale.
3. Scollegare i due tubi alla piscina e dalrello a sabbia.
4. Rimuovere tutte la sabbia dal serbatoio e asciugare tutti i componenti.
5. Conservare il filtro a sabbia in un luogo asciutto e fuori alla portata dei bambini.

RISOLUZIONE DEI PROBLEMI

Problemi Cause	probabili Solutazioni
Entra sabbia nella piscina	- La sabbia è troppo sottile - Passare la valvola di controllo alla funzione rifiusso alla funzione filtrato sulla arrestare il filtro a sabbia - Il livello della sabbia è eccessivo - Lo skimmer è rotto	- Si consiglia di utilizzare sabbia di silice n. 20 (0,45-0,85 mm) - Arrestare il filtro a sabbia agli volta che si imposta la valvola di controllo - Controllare che il livello della sabbia sia compreso tra leindicazioni "MAX" e "MIN" riportate sul MOZZO - Sostituire lo skimmer
Assenza di flusso d'acqua	- Gli spinotti di arresto non sono stati rimossi - L'aria non è stata rilasciata - La valvola di controllo è in posizione di chiusura - Il filtrò è bloccato - Il filtrà sabbia è rotto	- Rimuovere gli spinotti di arresto e insereire i filtri per detriti - Rilasciare l'aria - Impostare la funzione filtrò - Pulire il filtrò - Rivolgersi all'assistenza
Eccessiva pressione del filtrò	- Il filtrò è sporco - Il letto di sabbia si è calcificato - Il rifiusso non è sufficiente - Il manometro è rotto	- Lavare in controflusso - Esaminare la sabbia e sostituirla, se necessario - Lavare in controflusso fino a quando l'acqua di scarico esce pulita - Sostituire il manometro
La valvola di controllo perde dall'apertura D	- La valvola di controllo è stata impostata tra le due funzioni - La guarnizione è rotta	- Impostare una sola funzione - Sostituire la guarnizione
I connettori perdono	- La guarnizione dei connettori è rotta - I manicotti sono allentati	- Sostituire la guarnizione - Stringere i connettori

MANUEL DE I'UTILISATEUR

Marchi utilizzati in alcuni paesi concessi in licenza a

Bestway Inflatables & Material Corp., Shanghai, China
