BEDIENUNGSANLEITUNG Power Steel 56671 BESTWAY

Besuchen Sie unseren auf Kanal

SICHERHEITSANWEISUNGEN

ACHTUNG

WICHTIGE SICHERHEITSANWEISUNGEN BITTE LESEN UND BEACHTEN SIE ALLE SICHERHEITSBESTIMMUNGEN.

Bei der Installation und der Benutzung von elektrischen Geräten,müssen die grundlegenden Sicherheitsbestimmungen einschließlich der folgenden immer beachtet werden:

Die Pumpe muss über einen Trenntransformator oder über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Ansprechdifferenzstrom von nicht mehr als 30mA versorgt werden.
Die Stromquelle muss mindestens 4m vom Pool entfernt sein.
- Das Gerät muss von einer geerdete Stromquelle mit Spannung versorgt werden
- ELEKTROSCHOCKGEFAHR - Die Pumpearf nicht betriebenen werden, wenn sich Personen im Pool aufhalten. Bei defektem Sandfilterarf der Pool nicht genutzt werden.
- VERGRABEN SIE KEINE KABEL. Verlegen Sie die Kabel so, dass die Gefahr einer Beschädigung durch Rasenmäher, Heckenscheren usw. vermieden wird.
- Ersetzen Sie beschädigte Kabel(sofort,um jeder Gefahr von elektrischen Schlagen zu vermeiden.
- Falls das Netzkabel beschädigt ist, muss es durch den Hersteller, den Kundendienst oder in entsprechender Weise qualifizierte Person ausgewechselt werden, um die Gefahr von Stromschlagen zu vermeiden.
- Es können keine Verlängerungskabel verwendet werden.
- Elektroschlaggefahr. Der Einsatz des Sandfilters mit einer ungeeigneten Stromversorgung ist gefährlich und kann zu schieren

Funktionstörungen des Sandfilters führen.

• Entfernen Sie den Erdungsleiter nicht undnehmen Sie keine Änderungen am Stecker vor. Verwenden Sie keine Adapterstecker. Lassen Sie die Erdung ihrer Steckdosen von einem qualifizierten Elektriker überprüfen.
• Behandeln Sie den Sandfilter vorsichtig. Ziehen oder tragen Sie den Sandfilter nicht am Netzkabel. Ziehen Sie den Stecker nie mit dem Netzkabel aus der Steckdose. Schützen Sie das Kabel vor Beschädigungen. Der Sandfilter muss vor scharfkantigen Gegenständen, Öl, beweglichen Teilen und Hitze geschützt werden.
• Trennen Sie these Produkt immer von der Stromversorgung, bevor Sie es ausbauen, reinigen, warten oder Einstellungen daran vornehmen.
• Stecken Sie das Gerät nicht mit nassen Handen ein oder aus.
• Stecken Sie das Gerät immer aus:

An Regentagen
- Bevor Reinigungs- oder Wartungsarbeiten durchgeführt werden.
- Wenn Sie das Produkt für einen längeren Zeitraum unbeaufsichtigt halten (z. B. während des Urlaubs)

• Wird das Gerät für einen längeren Zeitraum nicht benutzt (z. B. im Winter), muss das Poolset demontiert und in Innenräumen gelagert werden.
• Vorsicht:itte lessen Sie diese Anweisungen{jedes Mal sorgfaltig durch,bevor Sie das Gerat benutzen und installmenten/montieren.
• Bewahren Sie diese Anweisungen sorgfältig auf. Beachten Sie bei jedem erneuten Aufbau des Pools diese Anweisungen.
• Sollten diese Anweisungen verloren gehen, kontaktieren Sie Bestway oder suchen Sie das Dokument auf unserer Website: www.bestwaycorp.com
• Elektrische Installationen sollen die nationalen Anschlussvorschriften beachten. Lassen Sie sich von einem qualifizierten Elektriker in allen Fragen beraten.

ACHTUNG: This is a sandfilter. This is an unschließlich für the Benutzung in lagerbaren Pools konzipiert. Nicht in fest installierten Pools benutzen. Ein lagerbarer Pool ist so konstruiert, dass es zur Lagerung abgebaut und anschließend wieder aufgebaut werden kann. Ein fest installerter Pool ist so konstruiert, dass es nicht für die Lagerung abgebaut werden kann.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Reinigung und Wartung durch den Benutzer müssen von einem mindestens 18 Jahre alten Erwachsenen durchgeführt werden, der mit den Gefahren eines elektrischen Schlages vertraut ist.

HINWEIS:

• Setzen Sie den Sandfilter auf eine feste und ebene Unterlage. Bittle stellen Sie safer, dass sich der Sandfilter zumindest zwei Meter vom Rand des Pools halten befindet. Halten Sie so viel Abstand wie möglich.
• Achten Sie darauf, dass die Position des Pools und des Sandfilters eine angemessene Luftung, die Dränage und den Zugang für die Wartung gewährleistet. Positionieren Sie den Sandfilter nie an einer Stelle, an der sich Wasser ansammeln kann oder wo er den Verkehr stört.
  Die Steckdose muss nach der Installation des Pools zuganglich sein. Die Steckdose des Sandfilters sollt zumindest 3,5m vom Pool entfernt sein.
• Die Witterungsbedingungen können sich auf die Leistung und die Lebensdauer des Sandfilters auswirken; schätzen Sie den Sandfilter in geeigneter Weise vorunnotigem Verschleib bei kalter oder heilser Witterung und/oder Sonnenaussetzung.
  -itte prufen Sie alle Komponenten des Sandfilters vor der Benutzung.
  Bitte wenden Sie sich an den Bestway-Kundendienst unter der im Handbuch angegebene Adresse, falls beim Kauf Teile fehlen oder beschadigt sind.
• Defekte Teile müssen unverzüglich ausgetauscht werden. Verwenden Sie ausschließlich vom Hersteller empfohlene und zugelassene Teile.
• Stellen Sie sicher, dass sich niemand gegen das Gerät leht oder darauf auf setzen.
• Füllen Sie keine Chemikalien in den Sandfilter ein.
• Wenn Chemikalien zum Reinigen des Poolwassers eingesetzt werden, empfehlen wir aus gesundheitlichen Gründen und zur Einhaltung von Vorschriften die Einhaltung einer minimalen Filtrierungszeit.

• Bei der Produktinstallation sind nur die vom Hersteller gelieferten oder angegebenen Medien zu verwenden.

• Es ist unbedingt notwendig zu prufen, dass die Ansaugöffnungen nicht blockiert sind.

• Es ist empfehlenswert, die Filterung während der Wartungseingriffe auf dem Filtersystem zu stoppen.
• Regelmäßig das Verstopfen des Filters überwachen.
• Es wird eine wöchentliche Kontrolle für Rückspüssen oder Reinigung empfohlen. Die tägliche Mindestfilterbetriebsdauer von acht Stunden wird empfohlen, um sauberes Poolwasser zu garantieren.
• Es ist unbedingt notwendig, jegliche beschädigten Elemente oder Elementgruppen sochnell wie möglich zu ersetzen. Verwenden Sie nur von der Person, die das Produkt auf den Markt gebracht hat, empfohlen Teile.
• Alle Filter und Filtermedien müssen regelmäßiger untersucht werden, um sicherzustellen, dass keine Schmutzansammlungen vorliegen, die eine korrekte Filterung verhindern. Die Entsorgung jeglicher gebrauchten Filtermeiden muss in Einklang mit den geltenden Vorschriften/Gesetzen erfolgen.
• Beachten Sie alle im Handbuch beschrieben Sicherheitsvorschriften und Empfehlungen. Im Fall von Zweifeln hinsichtlich der Pumpe oder Umwälzvorrichtungen wenden Sie sich bitten an einen Installationsfachmann oder an den Hersteller/Importeur/Händler. Die Installation der Wasserzirkulation muss im Einklang mit den europäischen sowie den nationalen/lokalen Bestimmungen erfolgen, insbesondere wenn es sich um elektrische Fragen handelt. Jegliche Änderungen der Ventilposition, Pumpen-oder Gittergroße kann zu einer Änderung des Durchflusses und einer Erhöhung der Ansaugsgeschwindigkeit führen.
• Dieses Produkt darf nicht fürkommenzielle Zwecke benutzt werden.
  BITTE LESEN SIE DAS HANDBUCH SORGFÄLTIG DURCH UND BEWAHREN SIE ES ALS KUNFTIGE REFERENZ AUF.
  BEWAHREN SIE DIESE ANWEISUNGEN AUF

ENTSORGUNG

Elektrogeräe dürfen nicht mit dem Hausmüll entsorgt werden.itte recyclen Sie diese an den davor vorgesehen Orten. Tipps hinsichtlich des richtigen Recyclings erfragen Sie sich bei ihrer lokalen Behörde oder Ihrem Handler.

SPEZifikATIONEN

311mm	Filterdurchmesser:	270 mm
	Effektive Filterfläche:	0.059 m² (0.635 ft²)
	Max. Betriebsdruck:	0.42 Bar (6 PSI)
	Arbeitsdruck des Sandfilters:	<0.25 Bar (3.5 PSI)
	Max. Wassertemperatur:	35°C
	Sand:	Nicht eingeschlossen
	Sandgröße:	#20 Quarzsand, 0,45-0,85 mm
	Fassungsvermögen Sand:	Ca. 8.5 kg

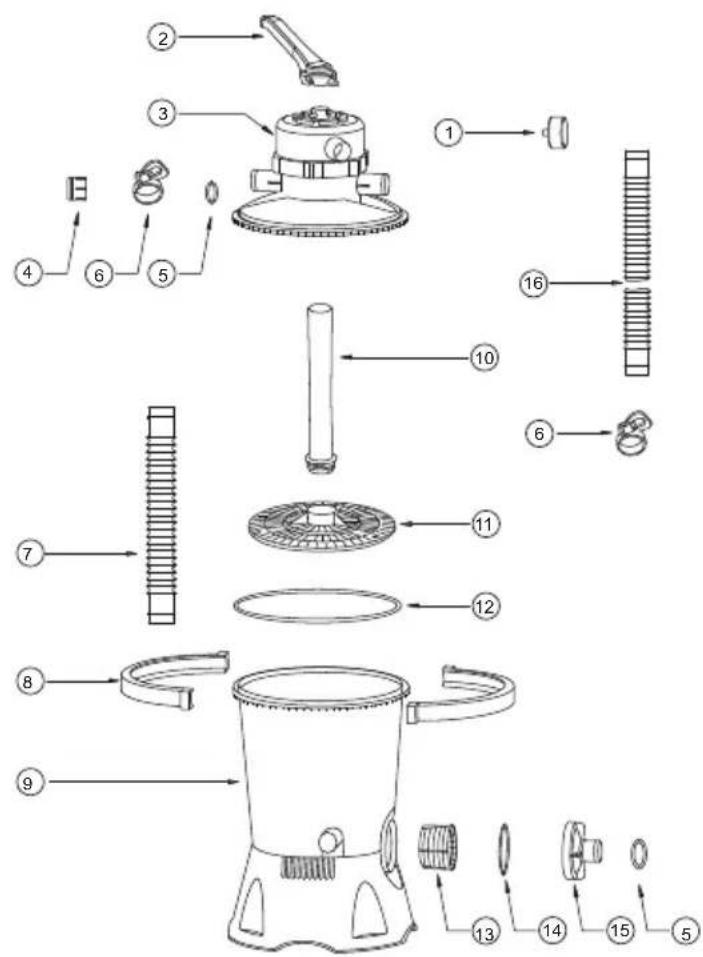

ÜBERSICHT BAUTEILE

Bitte uberprüfen Sie vor der Montage des Sandfilters alle Bauteile und machen Sie sich mit ihren vertraut.

A

NR.	A	B
①	x1	x1
②	x1	x1
③	x1	x1
④	x1	x1
⑤	x5	x5
⑥	x7	x5
⑦	x1	x1
⑧	x2	x2
⑨	x1	x1
⑩	x1	x1
⑪	x1	x1
⑫	x1	x1
⑬	x1	x1
⑭	x1	x1
⑮	x1	x1
⑯	x2	x2
⑰-1	x1	x0
⑱-2	x1	x0

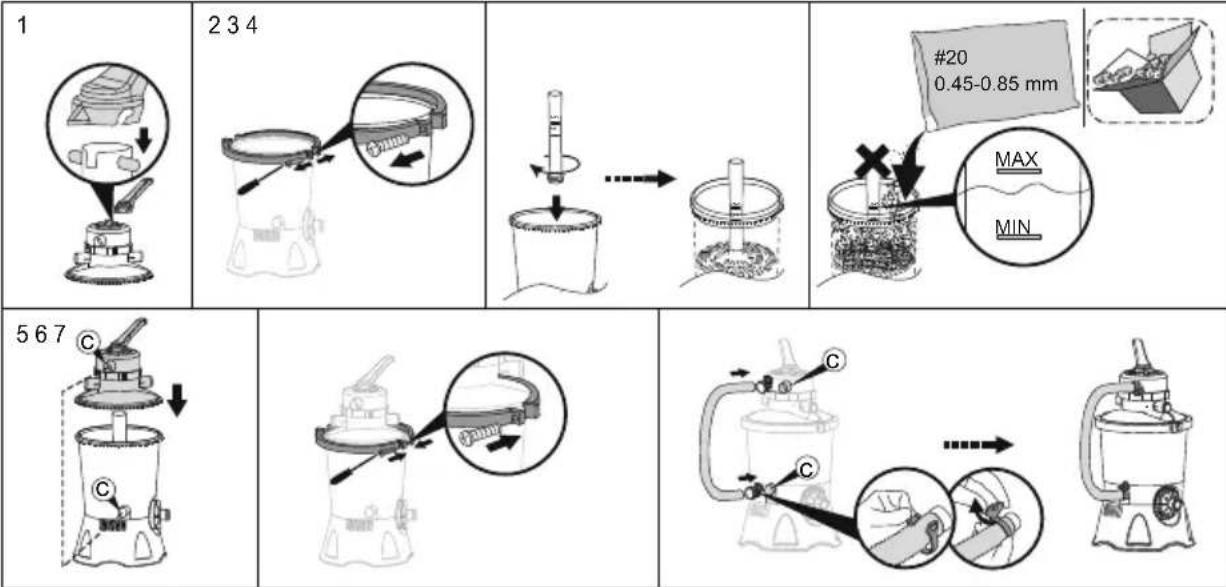

MONTAGE

(SiebenotigeneinenSchaubendreher.)

1. Entnehmen Sie vorsichtig alle Komponenten aus der Verpackung und stellen Sie safer, dass nichts beschädigt ist. Wenden Sie sich umgehend an den Handler, bei dem Sie die Ausrüstung gekauft haben, falls Komponenten beschädigt sind.

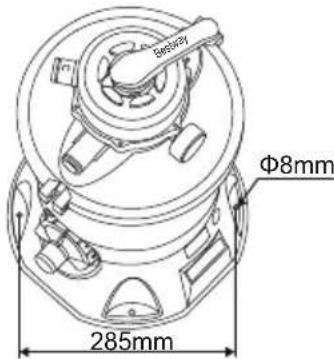

2. Setzen Sie den Sandfilter auf eine feste und ebene Unterlage, vorzugsweise auf eine Betonplatte. Stellen Sie den Sandfilter so auf, dass die Anschlüsse und das Steuerventil für den Betrieb, die Wartung und die Vorbereitung für den Winter zugänglich sind.
3. Der TEST-Standard EN60335-2-41 schreiben vor, dass der Sandfilter senkrecht auf dem Boden befestigt wird oder ein Gestell aus Holz bzw. Beton vor dem Gebrauch erreicht wird, um ein unbeabsichtigtes Umfallen des Sandfilters zu verhindern. Das Gewicht des vollständig montierten Sandfilters überschreitet 18kg. Die Montagebohrungen müssen einen Durchmesser von 8 mm sowie einen Abstand von 285mm zueinander aufweisen. Verwenden Sie zwei Schrauben und Mutter mit einem Durchmesser von maximal 8mm, um den Sandfilter am Gestell zu befestigen.

VERWENDEN SIE NUR FILTERSAND/FLOWCLEAR™ POLYSPHERE™ FÜR DIE SANDFILTERANLAGE.

HINWEIS: Verwenden Sie ausschließlich kalk- und lehmfren Spezialfiltersand fur Pools: #20 Quarzsand, 0,45-0,85mm, ca. ein Sack zu 8.5kg solte ausreichen. Wenn Sie kein Den Filtersand in der empfohlenen Ggge verwenden, reduziert sich die Filterleistung und der Sandfilter kann beschadigt werden, wobeis es zu einem Garantieverlust kommt.

HINWEIS: Füllen Sie dann etwas Wasser in den unteren Tank, um den Reiniger in die Kollektornabe einzutauchen.

HINWEIS: Filtersand/Flowclear™ Polysphere™ ist nicht enthalten.

HINWEIS: Verwenden Sie 28 g (0.06 lbs) FlowclearTM

PolysphereTM als Ersatz für 1 kg (2,20 lbs) Filtersand.

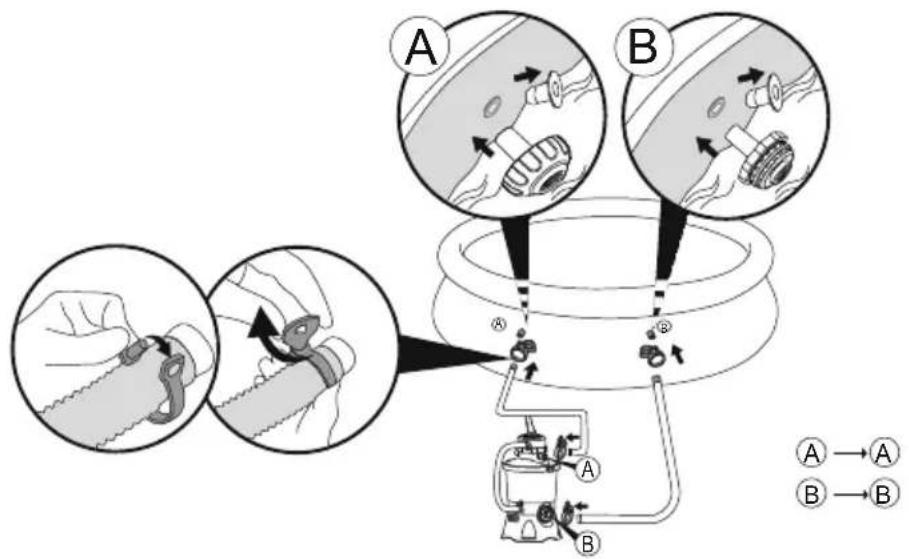

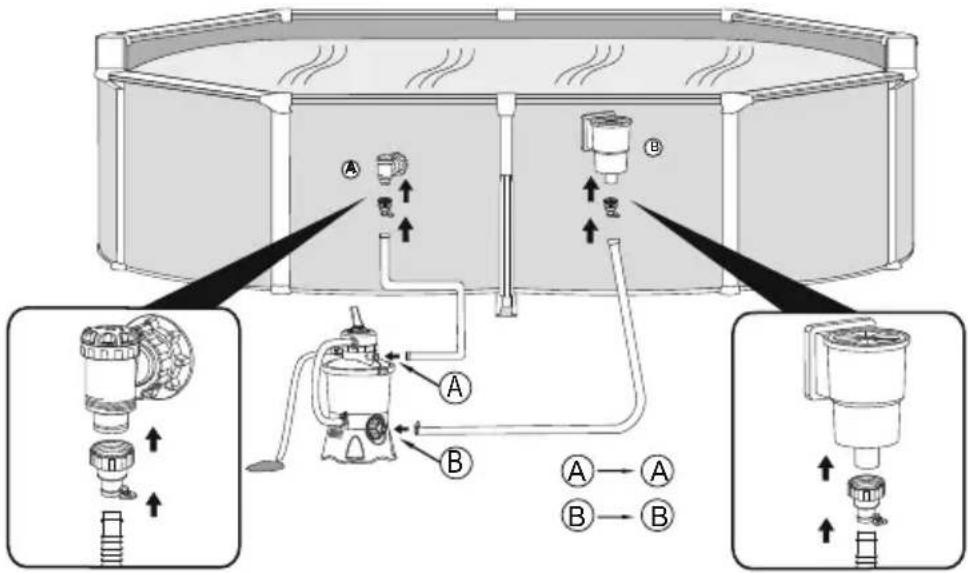

ANSCHLUSS AN DEN POOL

V1

V2

POOLWASSER ABSENKEN ODER ABLASSEN

1

2

STOPP Lesen Sie vor dem Einsatzen das Handbuch aufmerksam durch.

BETRIEB

UBERSICHT STEUERVENTIL

ACHTUNG: Ziehen Sie zur Vermeidung von Beschädigungen und Verletzungen immer den Stecker des Sandfilters hersaus, bevor Sie die Funktion des Steuerventils ändern. Die Änderung der Position des Ventils während des Betriebs kann zu Beschädigungen des Steuerventils führen, die zu Verletzungen oder Sachschäden führen können.

Benutzung des Steuerventils

Drucken Sie den Griff des Steuerventils herunter und drehen Sieihn auf die gewünschte Funktion.

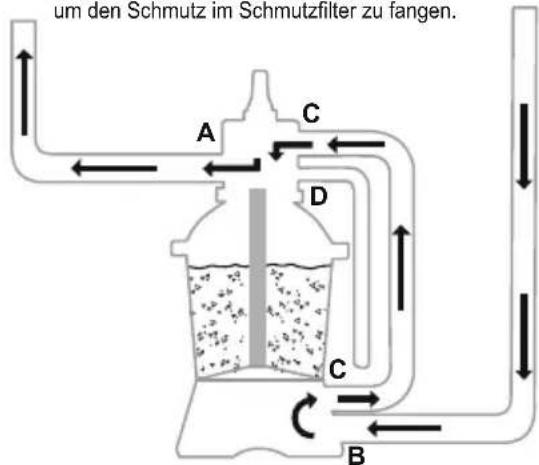

FUNKTIONEN DES STEUERVENTILS

Das Steuerventil wird für die Wahl von 6 verschiedene Filterfunktionen verwendet: Filtern, Geschlossen, Ausspulen, Spulen, Ablassen und Umwalzen.

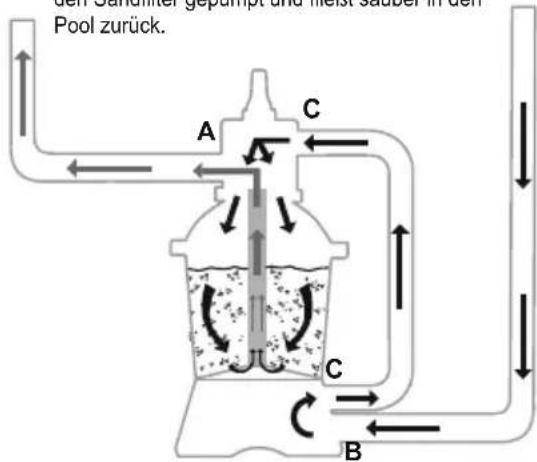

Filtern: These Position wird zum Filtern des Poolwassers verwendet und sollte für 99% der zeit eingestellt werden. Das Wasser wird durch den Sandfilter gesumpt und fließt sauber in den Pool zurück.

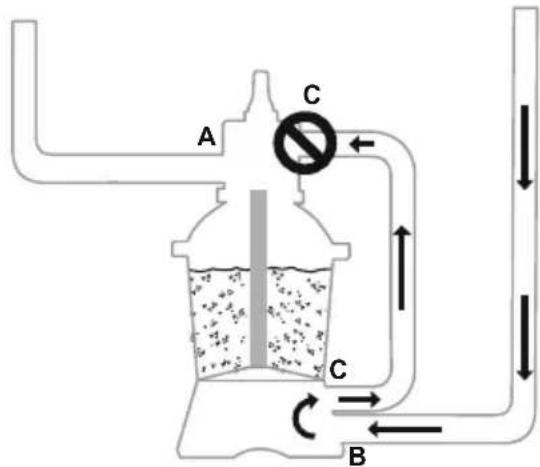

Geschlossen: These Funktion unterbricht den Wasserfluss zwischen dem Sandfilter und dem Pool.

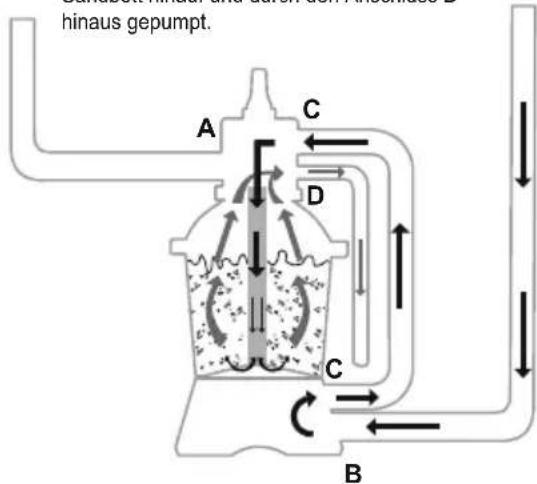

Ausspülen: These Funktion wird zum Reinigen des Sandbetts verwendet; das Wasser wird durch die Kollektornabe hinab, durch das Sandbett hinauf und durch den Anschluss D hinaus gespumpt.

Spullen: These Funktion für die Inbetriebnahme wird zum Reinigen und Nivellieren des Sandbetts nach dem Ausspullen verwendet; das Wasser wird durch das Sandbett hinab, durch die Kollektornabe hinab und durch den Anschluss D hinaus gespumpt.

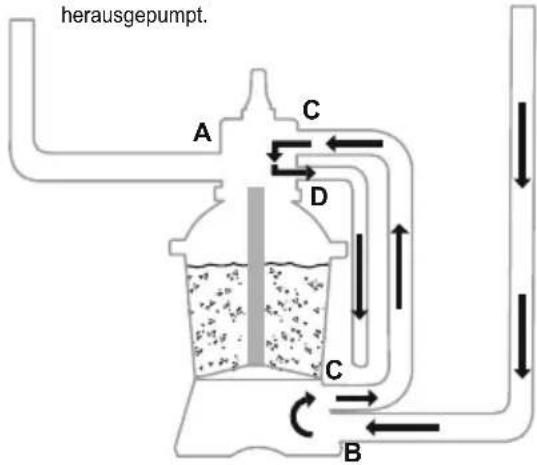

Ablassen: These Funktion pump das Wasser aus dem Pool ab, das heißt das Wasser wird nicht in den Pool zureck, sondern durch den Anschluss D Herausgepumpt.

Umwälzen: Diese Funktion wälzt das Poolwasser am Sandfilter vorbei um; benutzen Sie diese Funktion, falls der Filter defekt ist, um den Schmutz im Schmutzfilter zu fangen.

HINWEIS:

• Stellen Sie immer sicher, dass beim Ablassen alle lokalen, regionalen und/oder staatlichen Bestimmungen eingehalten werden. Lassen Sie das Wasser nicht in Bereichen ab, in denen die Gefahr von Überschwemmung oder Beschädigung besteht.
• Das Wasser wird durch den Anschluss D des Steuerventils hersausgepumpt, wenn das Steuerventil auf die Position Ausspulen, Spulen oder Ablassen gestellt ist.
• Stecken Sie den Stecker des Sandfilters nicht ein, wenn das Steuerventil auf die Funktion "Geschlossen" gestellt ist; anderenfalls wird der Sandfilter ernsthaft beschädigt.
• Stellen Sie das Steuerventil nicht zwischen zwei Funktionen, da es anderenfalls undlicht wird.

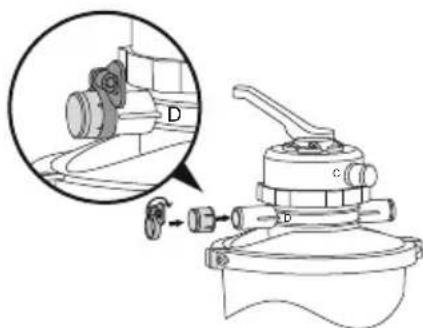

• Um das Austreten von Wasser zu vermeiden, setzen Sie die Kappe auf Anschluss D des Steuerventils, bevor Sie die Sandfilteranlage in Betriebnehmen.

ABLASSEN DER LUFT

Den Hebel des Regelventils nach unter drücken und warten bis Wasser aus Anschluss D flieBt, um die Luft abzulassen.

HINWEIS: Es ist wichtig, diesen Vorgang{jedes Mal zu wiederholen, wenn Sie die Pumpe starten, nachdem sie winterfest gemacht, gewartet oder das Sandbett ruckgespult wurde.

VOR DER ERSTEN INBETRIEBNAHME

Die Rucksplung und Spulung muss durchgefuhrt werden, um die Pumpe fur den ersten Gebrauch vorzubereiten und den Sand auszuspelen.

VORSICHT: DEN SANDFILTER NICT CHOHNE WASSER BETREIBEN

1. Drücken Sie den Hebels Regelventils nach unten und drehen Sie es auf die Position fur die Rückspulfung.
2. Stellen Sie die Stromversorgung her und schalten Sie die Sandfilteranlage ein. Betreiben Sie die Anlage für 3-5 Minuten, bis das Wasser klar ist.
3. Schalten Sie den Sandfilter aus und stellen Sie das Regelventil auf die Spülfungtion.
4. Schalten Sie den Sandfilter ein und betreiben Sie him für 1 Minute. Dies lass Wasser in umgekehrter Richtung durch den Sandfilter laufen und lasst Wasser aus dem Anschluss D ab.
5. Schalten Sie den Sandfilter aus. Schlieben Sie das Regelventil.
6. Füllen Sie das Poolwasser auf, falls erforderlich.

WICHTIG: Dieses Verfahren entfert Wasser aus dem Pool, das ersetzt werden muss. Schalten Sie den Sandfilter sofort aus, wenn sich der Wasserspiegel den Ein- und Auslassventilen des Pools nahert.

1. Nun ist der Sandfilter betriebsbereit. Stellen Sie das Steuerventil auf die Funktion „Filter".

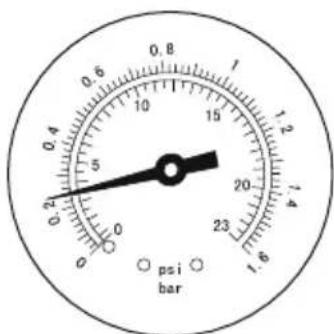

HINWEIS: Trocknen Sie sich selbst und den Sandfilter zur Vermeidung der Gefahr vor elektrischen Schlagen ab.

1. Schalten Sie den Sandfilter ein, umihn in Betrieb zunehmen.

Anmerkung:Jetzt beginnnt der Filterzyklus des Sandfilters. Überprüfen Sie das in den Pool zurückfließende Wasser und lesen Sie die Druckanzeige ab. Im Allgemeinen empfehlen wir während des Betriebs einen Sandfilterdruck von unter 0.25Bar (3.5PSI).

WARTUNG DES SANDFILTERS

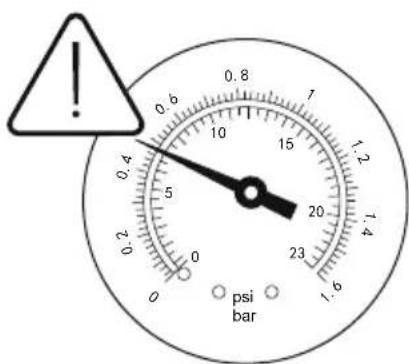

VORSICHT: Sie müssen}sicherstellen, dass der Sandfilter ausgeschaltet und von der Energieversorgung getrennt ist, bevor Sie mit Wartungsarbeiten jeglicher Art beginnen, da ansonsten das Risiko schwerer Verletzungen bis hin zum Tod besteht.

Wenn sich Schmutz im Sandfilter ansammelt, erhöht sich der Druck im Druckmesser. Wenn die Druckanzeige 0,25 Bar (3,5 PSI) überschreitet oder der Wasserflusslich verlangsamt, sollte der Sandfilter gereinigt werden. Zur Reinigung des Sandbetts befolgen Sieitte alle bereits erlauterten Anweisungen im AbschnittRucksplien und Spulen.

HINWEIS: Der Druckmesser dient lediglich Wartungs-/Referenzzwecken und darf nicht als Prazisationsinstrument verwendet werden. HINWEIS: Wir empfehlen eine monatliche Reinigung des Sandbetts oder bei entsprechender Nutzung des Pools seltener. Reinigen Sieden Sand nicht zu halten.

REINIGEN DES SIEBS

1. Schalten Sie den Sandfilter aus und stellen Sie das Steuerventil auf die Funktion Geschlossen.
2. Ersetzen Sie das Schmutzsieb durch Verschlussstopfen, um einen Wasseraustritt zu vermeiden.
3. Entfermen Sie die Siebabdeckung durch Abschrauben.
4. Nehmen Sie das Sieb heraus und entfernen Sie alle Rückstände.
5. Bringen Sie das Sieb wieder an. Prufen Sie, ob die Öffnung im Sieb ausgerichtet wurde.
6. Prufen Sie, ob der Dichtring vorhanden ist. Schrauben Sie die Siebabdeckung wieder ein.
7. Entfernen Sie die Verschlussstopfen und setzen Sie die Schmutzsiebe ein.

HINWEIS: Das Sieb muss regelmäß entleert und gesaubert werden. Ein verschmutztes oder verstoptes Sieb verringert die Leistung des Sandfilters.

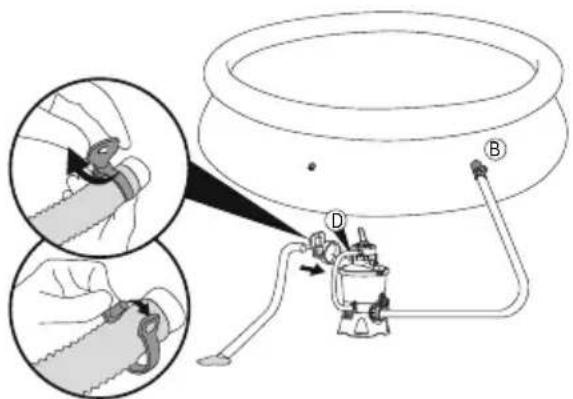

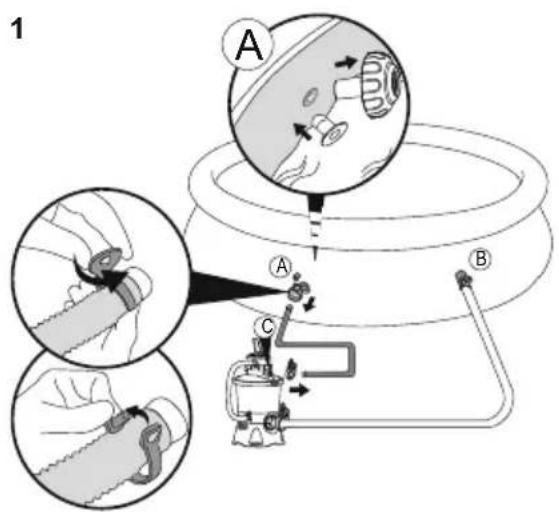

POOLWASSER ABSENKEN ODER ABLASSEN

1. Schalten Sie den Sandfilter aus und stellen Sie das Regelventil auf die Ablassfunktion.
2. Entferen Sie den Schlauch vom Anschluss A des Pools, sowie vom Anschluss A des Sandfilters und verbinden Sieihn mit Anschluss D des Sandfilters.

HINWEIS: Vergessen Sie nicht, die Schmutzsiebe durch Verschlussstopfen zu ersetzen, um einen Wasseraustritt zu vermeiden. Einige Pools mit 38mm-Schläuchen besitzen verschliebbare Ventile, bei denen das Schmutz sieb nicht entfernt werden muss. Das Schlieben thesees Ventils am Anschluss Averhinder den Wasseraustritt.

1. Schalten Sie den Sandfilter ein, um den Filter zu betreiben und das Poolwasser zu entfernen.
2. Schalten Sie den Sandfilter ein, um den Filter zu betrieben und das Poolwasse

ACHTUNG: DEN SANDFILTER NICT OHNE WASSER BETREIBEN

LAGERUNG

In Gegen, die im Winter Minusgrade erreichen, muss die Poolausstattung winterfest gemacht werden, um sie vor Schaden zu schätzen. Gefrierendes Wasser beschädigt den Sandfilter und führt zum Erlöschen der Garantie.

1. Den Sandfilter rucksplen.
2. Lassen Sie das Poolwasser wie im Benutzerhandbuch des Pools beschrieben ab.
3. Beide Schläuche vom Pool und vom Sandfilter abnehmer.
4. Den Sand restlos aus dem Tank ausschüten und alle Teile abrocknen.
5. Lagern Sie den Sandfilter an einem trockenen Ort außerhalb der Reichweite von Kindern.

FEHLERBEHEBUNG

Probleme Wahrscheinliche Ursachen Lösungen
Sand fließt in den Pool	- Die Grüße der Sandkorner ist zu gering - Einstellen des Regelventils von der Rückspül- auf die Filterfung, ohne den Sandfilter zustoppen. - Die Füllhöhe des Sandes ist zu hoch - Der Abschäumer wurde beschädigt	- Empfehlung: #20 Quarzsand 0,45-0,85mm - Stoppen Sie den Sandfilter{jedes Mal,wenn die Einstellung des Regelventils verändert wird - Überprüfen Sie, ob die Füllhöhe des Sandes zwischen den Markierungen „MAX" und „MIN" an der Nabe liegt - Ersetzen Sie den Abschäumer
Kein Wasserfluss	- Verschlussstopfen wurden nicht entfern - Die Luft wurde nicht abgelassen - Das Regelventil wurde geschlossen - Das Sieb wurde verstopft - Sandfilter beschädigt	- Entfernen Sie die Verschlussstopfen und setzen Sie die Schmutzsiebe ein. - Lassen Sie die Luft ab - Aktivieren Sie die Filterfungkeit - Reinigen Sie das Sieb - Wenden Sie sich an den Kundendienst
Übermäßig hoher Filterdruck	- Verschmutzer Filter - Verkalktes Sandbet - Unzureichende Rückspülung - Der Druckmesser wurde beschädigt	- Rückspülung - Überprüfen und Austauschen des Sandes, wenn erforderlich - Rückspülen, bis das abfließende Wasser klär ist - Ersetzen Sie den Druckmesser
Leckage des Regelventils an Anschluss D	- Das Regelventil wurde zwischen zwei Funktionen gestellt - Die Dichtung wurde beschädigt	- Stellen Sie das Ventil auf eine Funktion - Ersetzen Sie die Dichtung
Leckage der Anschlüsse	- Dichtungsring der Anschlüsse beschädigt - Gelockerte Schläuche	- Ersetzen Sie den Dichtungsring - Ziehen Sie die Schläuche fest
