Producttype	Bovengronds zwembad
Merk	Bestway
Model	Power Steel 56671
Afmetingen	4,88 m diameter × 1,22 m hoogte
Waterinhoud	Ongeveer 15.000 L
Materiaal van het zwembad	Staal en versterkt PVC
Vorm	Rond
Filtratiepomp meegeleverd	Ja, model 58515
Filtertype	Zandfilter
Filteroppervlak	0,059 m²
Benodigd zand	8,5 kg silica zand #20 (0,45-0,85 mm)
Maximale werkdruk	0,42 bar (6 PSI)
Maximale watertemperatuur	35 °C
Elektrische voeding	230 V ~ 50 Hz
Elektrische beveiliging	Aardlekschakelaar (RCD) ≤ 30 mA
Functies van de regelklep	Filtratie, Sluiten, Terugspoelen, Spoelen, Afvoeren, Circulatie
Onderhoud van het filter	Terugspoelen wanneer de druk hoger is dan 0,25 bar
Overwintering	Zwembad leegmaken, demonteren en binnen opslaan
Garantie	Standaard garantie van de fabrikant
Gewicht van gemonteerd filter	Ongeveer 18 kg

Veelgestelde vragen - Power Steel 56671 BESTWAY

Wat zijn de afmetingen van het Power Steel 56671 zwembad?

Het zwembad heeft een diameter van 4,88 meter en een hoogte van 1,22 meter.

Welk type filter wordt bij dit zwembad geleverd?

Het zwembad wordt geleverd met een zandfilterpomp model 58515.

Hoeveel zand is er nodig voor het filter?

Er is ongeveer 8,5 kg silica zand nr. 20 (0,45-0,85 mm) nodig. Het zand is niet inbegrepen.

Hoe installeer ik het zwembad?

Plaats het zwembad op een vlakke en vrije ondergrond. Volg de meegeleverde montage-instructies. Zorg ervoor dat de pomp zich op minimaal 2 meter van de rand van het zwembad bevindt.

Wat zijn de elektrische veiligheidsvoorschriften?

De pomp moet worden aangesloten op een geaard stopcontact en worden beveiligd met een aardlekschakelaar (RCD) van maximaal 30 mA. Gebruik de pomp nooit wanneer er mensen in het water zijn.

Hoe reinig ik het zandfilter?

Wanneer de druk hoger is dan 0,25 bar, voer dan een terugspoeling uit gevolgd door een spoeling. Volg de procedure in de handleiding.

Hoe overwinter ik het zwembad?

Maak het zwembad volledig leeg, demonteer het filter, reinig het en berg alle onderdelen op in een droge, vorstvrije ruimte.

Kan ik chemicaliën in het filter gebruiken?

Nee, voeg nooit chemicaliën rechtstreeks aan het zandfilter toe. Behandel het zwembadwater apart.

Wat te doen als het zand in het zwembad stroomt?

Controleer of u het juiste zand (nr. 20) gebruikt. Zorg ervoor dat het zandniveau zich tussen de markeringen MAX en MIN bevindt. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waar vind ik reserveonderdelen?

Gebruik alleen door Bestway goedgekeurde onderdelen. Raadpleeg de handleiding of de officiële website voor de referenties.

GEBRUIKSAANWIJZING Power Steel 56671 BESTWAY

GEBRUIKSAANWIJZINGEN

58515 Hmax 1,5m Zandfilter

You Tube

Bezoek het Bestway YouTube kanaal

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES ALLE VEILIGHEIDSINSTRUCTIES EN VOLG ZE OP.

Bij het installereren en gebruiken van deze elektrische apparatuur,要去en de basisvoorzorgsmaatregelen voor de verilgheid.altijd worden opgevolgd:

• De pomp要去 gevoed worden door een scheidingstransformer of via een aardlekschakelaar (RCD) met een aardlektroom van maximaal 30mA .
• De strooombron op de wand van het gebouw moet zich op een afstand van meer dan 4m van het zwembad bevinden
• Het apparaat要去 voorzien zijn van een geaarde voedingsbron.
• GEVAAR VOOR ELEKTRISCHE SCHOKKEN - De pomp kan nicht worden gebrukt wanneer er zich mensen in het zwembad bevinden. Laat niemand in het zwembad gaan als het zandfilter beschadigd is.
• GRAAF HET SNOER NIET IN. Zorg ervoor dat het snoer nicht kan worden beschadigd door grasmaaiers, heggenscharen of andere machines.
• Vervang beschadigde snoeren onmiddelijk, om het gevaar voor elektrische schokken te beperken.
• Als het elektriciteitssnoer beschadigd is, dient het te worden verwangen door de fabrikant of diens onderhoudstechnicus of een dergelijk deskundig persoon, om alle gevaar te voorkomen.
• Verlengsnoeren mogen nicht worden gebruikt.
• Gevaar voor elektrische schokken. Het gebruik van het zandfilter met een Niet-bijpassende stroombron is gevaarlijk en brengt het zandfilter onherstelbare schade toe.
• Verwijder nooit de aarde-pin en verander niets aan de stekker.

Gebruik geen verloopstekkers. Raadpleeg een bevoegde elektricien voor al uw vragen met betrekking tot de aarding van de stekker.

• Voorzichtig, het zandfilter is breekbaar. Sleep en draag het zandfilter Niet aan het snoer. Trek nooit de stekker aan het snoer uit het stopcontact. Zorg ervoor dat het snoer Niet beschadigt. Het zandfilter mag Niet in aanrakingkommen met scherpe voorwerpen, olie, bewegende delen en hitte.
• Haal.altijd de stekker van dit product uit het stopcontact voordat u het product verwijdert, schoonmaakt, repareert of er wijzigingen aan aanbrengt.
• Steek de stekker nooit in het stopcontact of haal de stekker nooit uit het stopcontact met een natte hand
• Haal de stekker.altijduit het apparaat:
  Op regenachtige kosten
• Voorafgaand aan reiniging of ander onderhoud
• Indien onbeheerdijdens vakanties
• Wanneer het apparaat langdurig Niet gebruikt worden, zoals in de winter, dan要去 de zwembadset gedemonteerd worden en binnen worden opgeslagen.
• Let op: Lees de instructies alvorens het apparaat te gebruiken en voor elke installment/hermontage.
• Goed bewaren van de instructies. Ledere koer wanner u het zwembad opzet, dient u de instructies te raadplegen
• Als u de instructies kwijt bent, neem dan contact op met Bestway of Zoek het op, op website: www.bestwaycorp.com
• Elektrische installaties要去en de nationale bedravingsregelgevingen volgen. Raadpleeg een gekwalificeerd elektricien indien uvragen hebt.

VOORZICHTIG: Dit zandfilter mag uitsluitend worden gezruikt voor zwembaden die opgeslagen können worden. Gebruik het filter Niet voor blijvend geinstalleerde zwembaden. Een zwembad dat opgeslagen kan worden, is zo gebouwd dat het snel kan worden ontmanteld voor opslag en ook waar snel kan worden opgebouwd. Een blijvend geinstalleerd zwembad staat zodanig in of op de grond of in een structuur dat het Niet snel kan worden ontmanteld voor opslag.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8年龄段 en personen met beperkte fysieke, sensorische of mentale capaciteiten, of gebrek aan ervaring en kennis, indien zich onder

supervisie staan of instructies hebben gekreten over het gebruik van het apparaat op een veilige manier en de bevaren ervan begrijpen. Kinderenogens met het apparaat spelen. Reinigen en gebruiksonderhoud mag Niet door kinderen worden verricht zonder supervisie.

• Reiniging en onderhoud moeten uitgevoerd worden door een volwassene die ouder is dan 18aar en die bekend is met het risico van elektrische schokken.

OPMERKING:

• Plaats het zandfilter op een stevige en vlakke ondergrond. Zorg ervoor dat het zandfilter ten minste 2meter van het zwembad af staat. Houd de afstand zo groot möglichk.
• Zorg ervoor dat het zwembad en het filter zo zijn opgesteld dat er voldoende ventilatie, afvoer en möglichkheid tot schoonmaken�. Plaats het zandfilter nooit op een plek waar zich water kan verzamelen of in een drukke looproute.
• De stekker要去 ook toegankelijk blijven nadat het bad is geinstalleerd. De stekker van het zandfilter要去 ten minste 3.50meter van het zwembad verwijderd�zijn.
• De weersomstandigheden können de werkung en de levensduur van het zandfilter negatief beinvloeden; neem maatregelen om het zandfilter te beschermen gegen onnodige slijtage die kan optreden tijdens perioden van koud of heet waar en/of blootstelling aan dezon.
• Controller voor gebruik of alle onderdelen van het zandfilter aanwezig়. Meld beschadigingen of missende onderdelen bij aankoop aan de klantenservice van Bestway (de gegevens staan in deze handleiding).
• Alle versleten onderdelen要去en zo snel möglichk worden verrangen. Gebruik uitsluitend de onderdelen die door de fabrikant zin goedgekeurd.
• Sta nicht toe dat kinderen of volwassenen op het apparaat leunen of zitten.
• Doe geen chemicaliën in het zandfilter.
• Bij het gebruik van chemicaliën voor het schoonmaken van het water in het zwembad, is het aan te raden om een minimale filteriertijd aan te houden voor de gezondheid van de zwemmers die afhankelijk is van het voldoen aan de gezondheidsvoorschriften.
• Alleen de bijgeleverde media of deze aangegeven door de

fabrikant月至的。

• Het is essentieel te controleren dat de zuigopeningen nicht geblokkeerd+zijn.
• Het is raadzaam de filtratie te stoppenijdens onderhoudswerkzaamheden aan het filtersystem.
• Controller regardmatig het verstoppingsniveau van de filter.
• Een wekelijkke controle is aanbevolen voor terugspoelen of reinigen. Een minimum dagelijkse filterbedrijfstijd van 8uur is aanbevolen om te zorgen voor helder zwembadwater.
• Het is essentieel om elk beschadigd element of set van elementen zo snel möglich te verrangen. Gebruik alleen onderdelen goedgekeurd door de persoon verantwoordelijk voor de introductie van het product op de markt.
• Alle filters en filtermedia zullen regelmatig geinspecteerd worden om ervoor te zorgen dat er geen opeenhoping van vuil is wat een goede filtratie verhindert. Het verwijderen van gebruikte filtermedia要去 gebeuren volgens de toepasselijke regelgevingen/wetgeving.
• Volg alle verilgheidseisen en aanbevelingen beschreiben in de handleiding. In het geval van twijfel over de pomp of circulatie-apparaten, neem contact op met een bevoegde installer, of de fabrikant/importeur/distributeur. De watercirculatieinstallatie moet voldoen aan de Europese maar ook aan nationale/lokale regelgevingen, vooral voor wat betreft elektrische kwesties.Elke wijziging van de kleppositie, pompgrootte, roostermaat kan een wijziging van de stroming verooorzaken en de zuigsnelheid kan verhogen.
• Dit product is nicht bested voor een commercieel gebruik.

LEES DE HANDLEIDING ZORGVULDIG EN BEWAAR ZE VOOR TOEKOMSTIGE REFERENTIE.

BEWAAR DEZE INSTRUCTIES

PRODUCT WEGDOEN

Elektrische producten mogen nicht met het huisvuil worden weggegooid. Gelieve te recyclen waar facilitieten aanwezig zijn. Neem contact op met uwplaatselijke overheid of winkelier voor advies over recycling.

SPECIFICATIES

620mm 311mm	Diameter van het filter:	270 mm
	Effectief filtergebied:	0.059 m² (0.635 ft²)
	Max. bedrijfsdruk:	0.42 Bar (6 PSI)
	Zandfilterdruk in bedrijf:	<0.25 Bar (3.5 PSI)
	Max. watertemperatuur:	35°C
	Zand:	Niet inbegren
	Formaat zand:	#20 silicazand, 0.45 – 0.85 mm
	Inhoud zand:	Ongeveer 8.5 kg

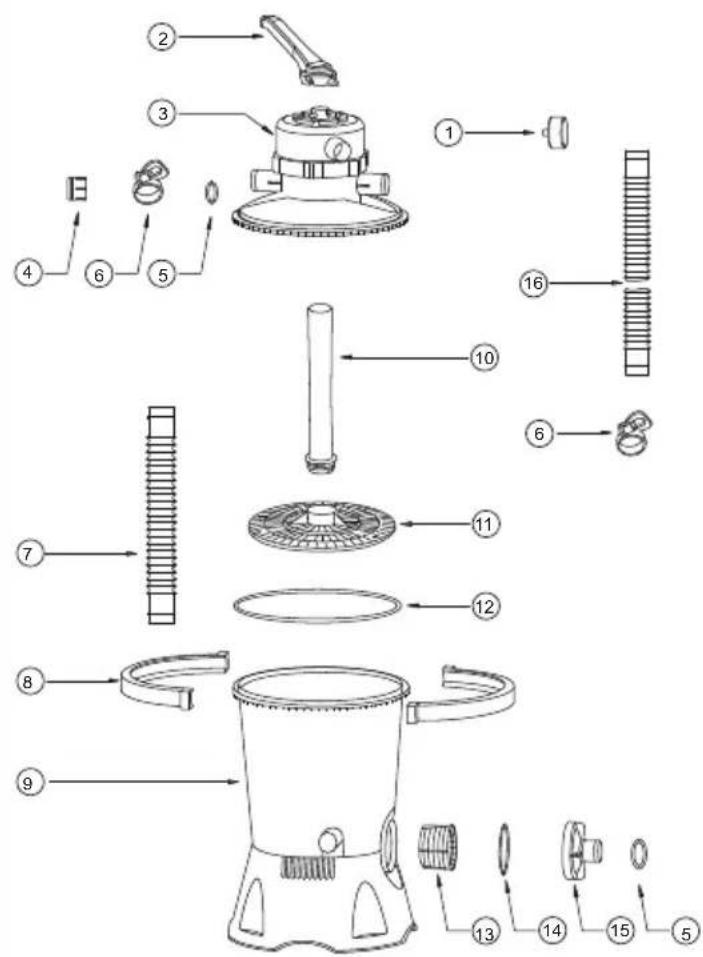

OVERZICT VAN DE ONDERDELEN

Neem een paur minuten de tijd om alle onderdelen te leren kennen voordat u het zandfilter in elkaar zet.

A

B

NR.	A	B
①	x1	x1
②	x1	x1
③	x1	x1
④	x1	x1
⑤	x5	x5
⑥	x7	x5
⑦	x1	x1
⑧	x2	x2
⑨	x1	x1
⑩	x1	x1
⑪	x1	x1
⑫	x1	x1
⑬	x1	x1
⑭	x1	x1
⑮	x1	x1
⑯	x2	x2
⑰-1	x1	x0
⑱-2	x1	x0

MONTEREN

(U hebte een schroevendraaier nodig.)

1. Verwijder alle onderdelen voorzichtig uit de verpakking en controllerer of er niets is beschadigd. Als de apparatuur is beschadigd, meld dat dan onmiddelijk aan de verkoper bij wie u de apparatuur hebt gekocht.

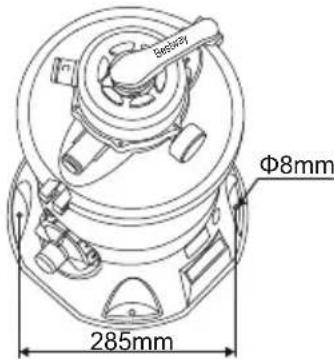

2. Het zandfilter要去en stevige,vlakke ondergrund worden gezet, bij voorkeur een betonnenplaat.Plaats het zandfilterzadanig dat de poorten en de regelklep toegankelijk+zijn voor bediening,onderhoud en klaarmaken voor de winter.
3. De EN60335-2-41 TEST-norm vereist dat de zandfilter voor gebruik verticaal bevestigd moet worden op de grond of op een voetstuk van hout of beton, zodat hij Niet accidenteel kan vallen. De volledig geassembleerde zandfilter weegt meer dan 18kg . De montagegaten要去en een diameter hebben van 8mm en要去en een onderlinge afstand van 285mm hebben. Gebruik twee bouten en moeren met een maximale diameter van 8mm om de zandfilter op het voetstuk te bevestigen.

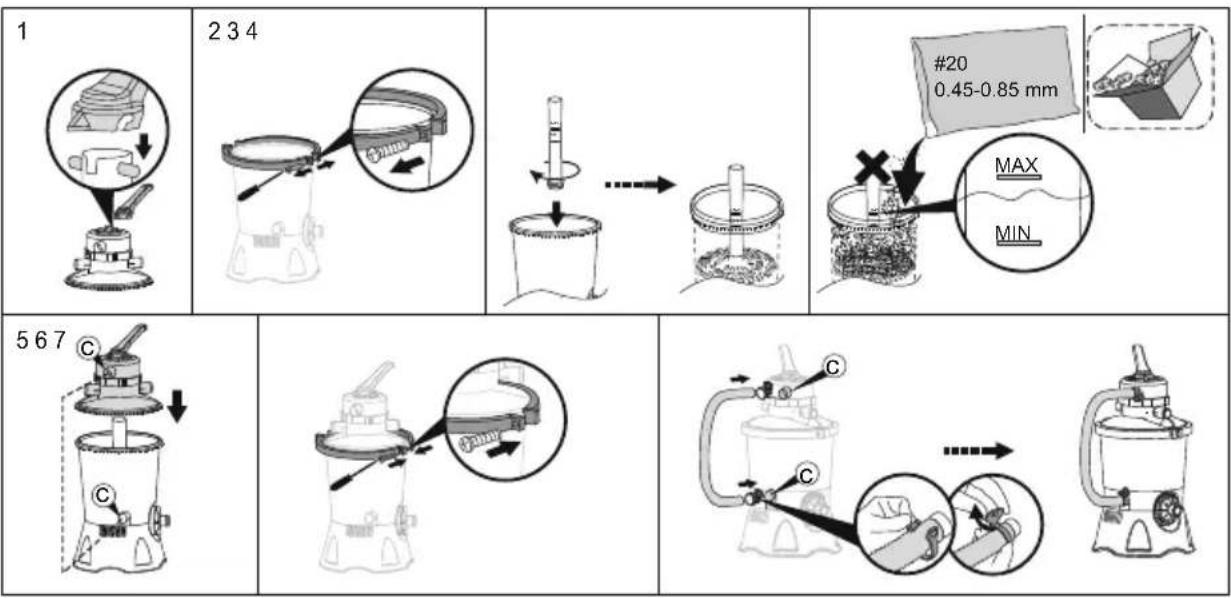

LAAD ZWEMBADKwaliteIT FILTERZAND/FLOWCLEAR™ POLYSPHERE.

OPMERKING: Gebruik alleen speciaal filterzand voor zwembaden, zonder kalk of klei. #20 Silicazand 0.45 - 0.85mm, een zak van 8.5kg要去 ongeveer voldoende bijn. Als u de geadviseerde grootte van het filterzand Niet aanhoudt, dan wordt de filterprestatie beperkt en het zandfilter kan beschadenig, waar bij ook de garantie vervalt.

OPMERKING: Om te voorkomen dat de skimmer beschadigt bij het toevoegen van het zand, giet u wat water in de ondtank zodat de skimmer op de verzamelaar onder water staat.

OPMERKING: Zand/Flowclear™ Polysphere niet inbegrepen.

OPMERKING: Gebruik 28 g (0.06 lbs) Flowclear™ Polysphere als verranging van 1 kg (2.20 lbs) zand.

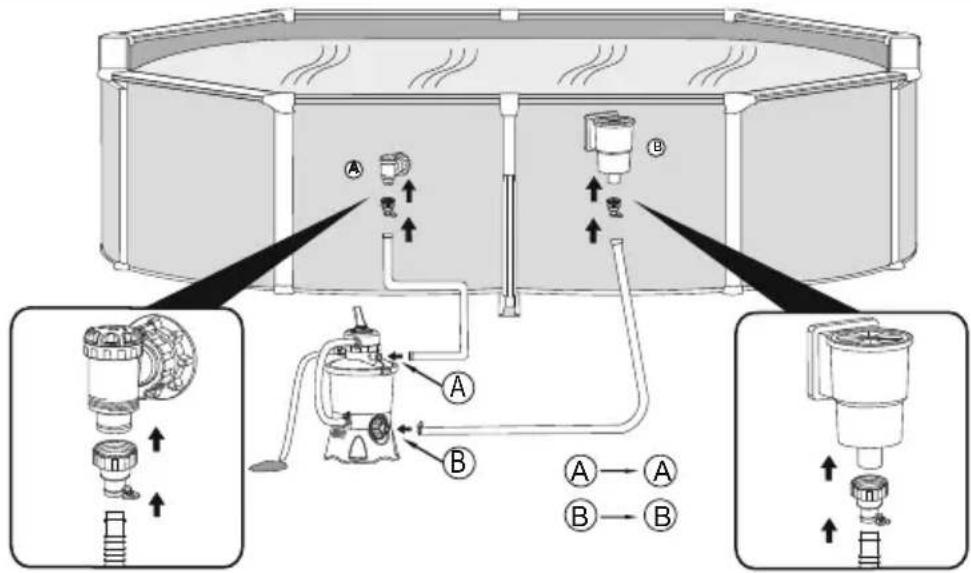

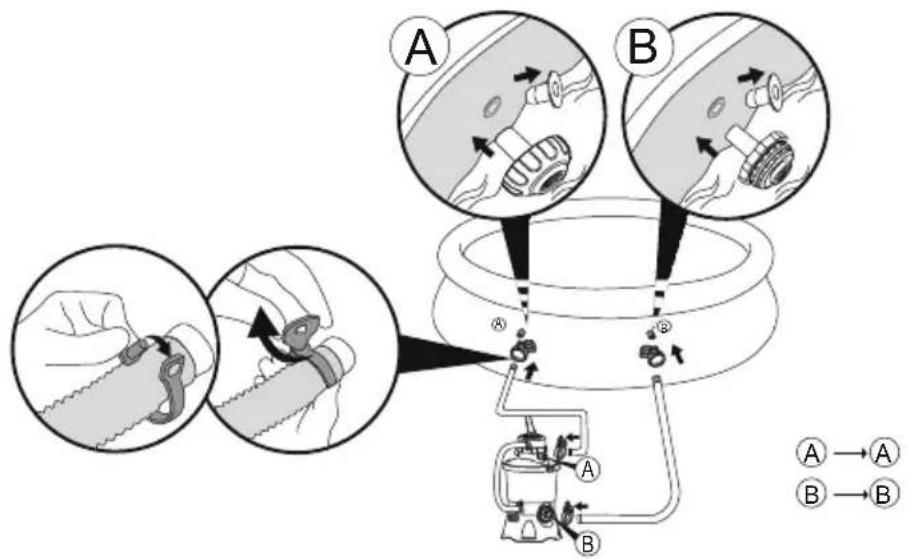

SLUIT AAN OP HET ZWEMBAD

V1

V2

Lees de handleiding zorgvuldig alvorens in te schakelen.

WERKING

OVERZICTVAN DE REGELKLEP

WAARSCHUWING: Haal de stekker van de zandfilterpomp altijd uit het stopcontact voordat u de functie van de regelklep verandert om schade aan de apparatuur en verwondingen te voorkomen. Het wijzigen van de klepposities terwijl de pomp werkt kan de regelklep beschadigen, hetgeen verwondingen aan personen of schade aan voorwerpen kanveroorzaken.

De regelklep gebruiken Duw de hendel van de regelklep omlaag en draai de hendel op de gewenste functie.

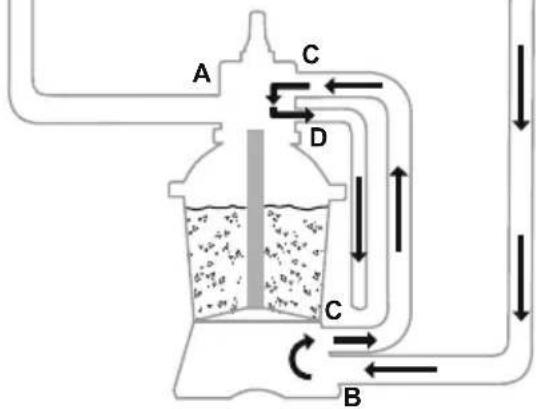

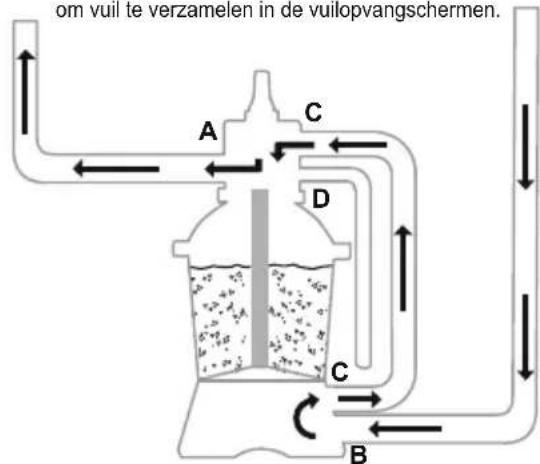

FUNCTIES VAN DE REGELKLEP
De regelklep worden gebruikt om 6 verschiedene filterfuncties te selecteren: filteren, gesloten, zand reinigen, spoelen, afvoeren en circuleren.

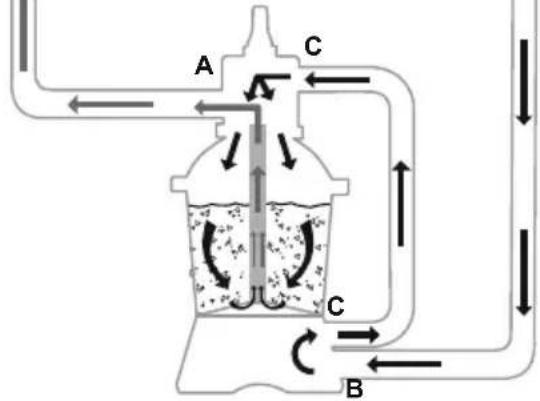

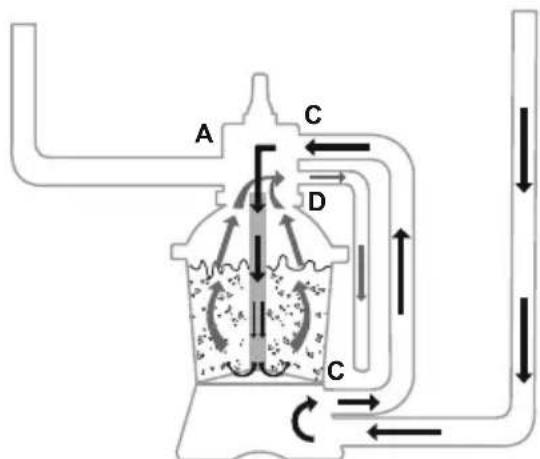

Filteren: Deze functie worden gebruikt om zwembadwater te filteren; de regelklep moet 99% van deijd op deze functie staan. Er worden water door het zandfilter gesprompt. In het zandfilter worden het water schoongemaakt, waarna het weer terug maar het zwembad.gaat.

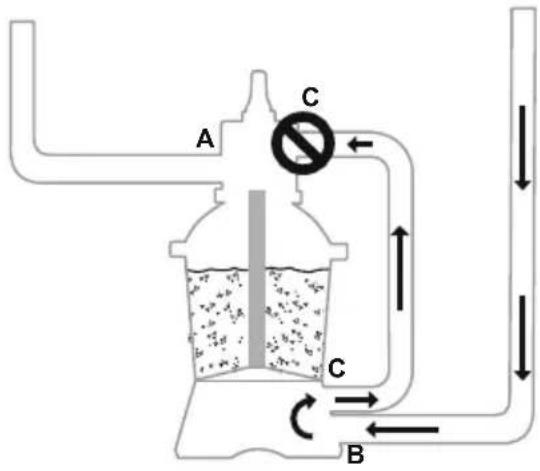

Gesloten: Deze functie zorgtervoordat er.
geen watereer stroomtussen het zandfilter en het zwembad.

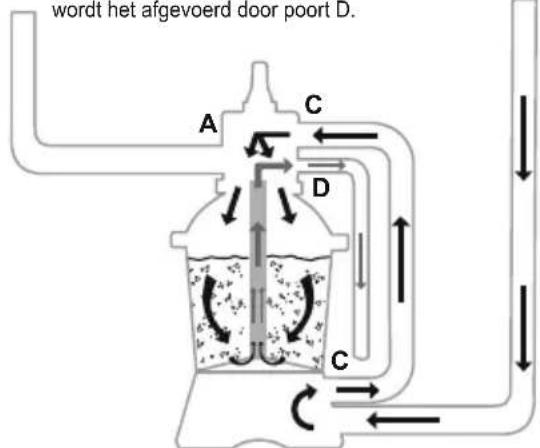

Zand reinigen: Deze functie wordt gebruikt om het zandbed te reinigen; er wordt water omlaag gesprompt door de aansluiting, omhoog door het zandbed en afgevoerd door poort D.

B

Spoelen: Deze functie is voor de eerste maal dat de pomp worden gestart, het schoonmaken van het zand en het nivellenen van het zandbed na het reinigen van het zand; er wordt wateraar beneden door het zand gespompt, omhoog door de aansluiting en dan worden het afgevoerd door poort D.

B

Afvoeren: Deze functie voert water af uit het zwembad; ook bij deze functie gaat het water Niet door het filter: het water wordt door poort D afgevoerd inplaats van terug te gaan maar het zwembad.

Circuleren: Deze functie laut het zwembadwater circuleren zonder het door het zandfilter te lately komen; gebruik deze functie als het filter kapot is om vuil te verzamelen in de vuilopvangschemeren.

OPMERKING:

Zorg ervoor dat alle maatregelen voor het afvoerwater voldoen aan de van toepassing zijndeplaatselijke, regionale of nationale wetten. Voer water Niet af opplaatsen waar het overstromingen of schadeveroorzaakt.
- Als de regelklep op de positie Zand reinigen, Spoelen of Afvoeren worden gezet, worden er water afgevoerd via poort D op de regelklep.
- Steek de stekker van het zandfilter Niet in het stopcontact en zet het filter Niet aan terwijl de regelklep op de functie Gesloten staat, anders worden het zandfilter ernst beschadigd.
- Zet de regelklep Niet:tussen twee functies in, anders zar er lekkage optreden.

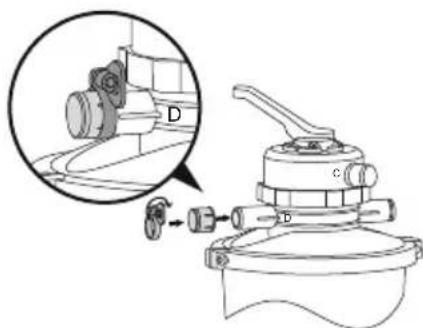

- Om waterlekkage te voorkomen, staat u de dop van poort D op poort D van deregelklep voordat u de zandfilter gezrukt.

ONTLUCHTING

Druk de regelklephendel waar omlaag en wacht tot het water UIT Poort D loopt om de lucht te lately ontsnappen.

OPMERKING: Het is belangrijk om deze bewerking te herhalen telkens als u de pomp start na winterklaar maken, onderhoud en terugspoelen van het zandbed.

INSTRUCTIES BJJ EERSTE GEBRUIK

Terugspoelen en spoelen moeten worden uitgevoerd om de pomp op zich eerste gebruik voor te bereiden en om het zand te wassen.

LET OP: LAAT DE ZANDFILTER NIET DROOG WERKEN

1. Druk de regelklephendel maar beneden en draaiaar de functie Terugspoelen.
2. Sluit aan en laat de zandfilter gedurende 3-5 min werken of tot het water holder is.
3. Schakel de zandfilter uit en zet de regelklep op de spoelfunctie.
4. Schakel de zandfilter in en LAST deze 1 min werken. Dit circuleert het water achterwaarts door de zandfilter en voert water af uit poort D.
5. Schakel de zandfilteruit.Stel de regelklep in op de gesloten functie.
6. Voeg zwembadwater toe indien nodig.

BELANGRIJK: Deze procedure verwijdert water UIT het zwembad, dat u moet verrangen. Schakel de zandfilter onmiddelijkuit indien de waterniveauaans nabij de invoer- en uitvoerventielen van het zwembad+zijn.

1. Nu is het zandfilter maar voor gebruik. Zet de regelklep op de functie Filteren.

OPMERKING: Maak eerst uzelf en het zandfilter droog om elektrische schokken te voorkomen.

1. Schakel de zandfilter in.

OPMERKING: Het zandfilter is nu begonnen met zijn filtercclus. Controller of het water terugloopt in het zwembad en controller de filterdruk op de drukmeter. Gewoonlijk is de aanbevolen zandfilterdruk lager dan 0.25 Bar (3.5 PSI) als het zandfilter loopt.

ONDERHOUD VAN HET ZANDFILTER

LET OP: U要去 ervoor zorgen dat de zandfilter losgekoppeld is van het stopcontact voor u onderhouduitvoert anders is er een ernstig risico op letsel of overlijden.

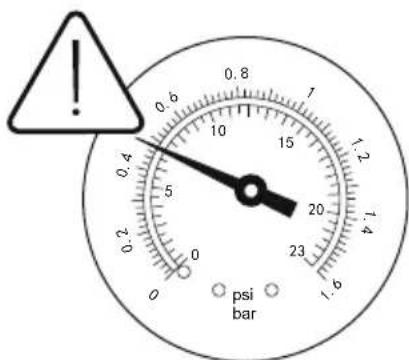

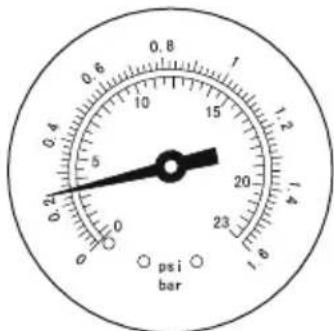

Naarmate ermeer vuil in de zandfilter geraakt, za de druklezing op de manometer stilgen. Als de druklezing op de manometer 0,25 Bar (3,5 PSI) of hoger is of de waterstroom maar het zwembad te laag is, is hetijd om het zand te reinigen. Om het zandbed te reinigen, volg alle instructies eerder uiteengezet in: Terugspoelen en spoelen.

OPMERKING: De manometer dient enkel voor onderhoudsdoeleinden en de waarde van de manometer dient enkel ter referentie, het is geen precisietoestel.

OPMERKING: We bevelen aan dat u het zandbed eenmaal per maand reinigt of minder vaak afhankelijk van hoe het zwembad gebruikt wordt. Reinig het zand Niet te vaak.

DE POMPKORF REINIGEN

1. Koppel de zandfilter los en zet de sturklep in de stand Gesloten.
2. Plaats de afvalschemeren met stoppen terug omte voorkomen dat het water wegloopt.
3. Verwijder de afdekking van de pompkorf door die los te schroeven.
4. Verwijder de pompkorf en elimineeer eventuele vuil.
5. Plaats de pompkorf terug. Zorg ervoor dat de opening in de pompkorf uitgelijnd is.
6. Zorg ervoor dat de afdichtingsring op+zijn plaats zit. Schroef de afdekking van de pompkorf weeper op+zijn plaats.
7. Verwijder de stoppen en plaats de afvalschemen.

OPMERKING: De pompkorf moet periodiek geledigd en gereinigd worden. Een vuile of vastgeslibde pompkorf za de prestaties van de zandfilter verminderen.

1. Schakel de zandfilter uit en zet de regelklep op de afvoerfunctie.
2. Haal de slang van Poort A van het zwembad en Poort A van de zandfilter en bevestig aan Poort D
   OPMERKING: Denk eraan het afvalschem met stoppen terug teplaatsen om te voorkomen dat het water wegloopt.
3. Schakel de zandfilter in om de filter te latent werken en het zwembadwater te verwijderen.

In gebieden met vriestemperaturen in de winter, moet de apparatuur maar gemaakt worden voor te winter om te beschemmen gegen schade. Het water laten bevriezen za de zandfilter beschadigen en de garantie ongeldig maken.

1. Laat de zandfilter terugspoelen.
2. Laat het zwembad leeglopen. volgens de handleiding van het zwembad.
3. Koppel de twee slangen los van het zwembad en van de zandfilter.
4. Giet het zand vollediguit de tank en droog alle componenten.
5. Berg de zandfilter op een droge plaats op buiten het bereik van kinderen.

PROBLEM OPLOSSEN

Problemen Mogel	Oorzaken Oplossingen
Er loopt zand uit het zwembad	- Zand is te最后一次 - Verplaats het regelventiel van de spoel- maar de filterfunctie zonder het zandfilter te stoppen - Het zandniveau is te hoog - De skimmer is gebroken	- 0.45mm tot 0.85mm #20 silicaat zand worden aangeraden - Stop het zandfilter elke keer als het regelventiel worden ingesteld - Controller of het zandniveauussen de aangegeven "MAX" en "MIN" op de opslaghub zit - Vervang de skimmer
Geen watertoevoer	- De stoppen zijn nicht verwijderd - Er kwam geen luckt vrij - Het regelventiel is ingesteld op Dicht - De zeef zich verstopt - Het zandfilter is kapot	- Verwijder de stoppen en monteer het puinschemm - Laat luckt vrij - Stel in op de filterfunctie - Maak de zeef schoon - Bel voor hulp
Te hoge filterdruk	- Vuil filter - Verkalkte zandbodem - Onvoldoende spoeling - Het drukventiel is kapot	- Spoelen - Controller het zand en vergang zo nodig - Spoelen tot de uitstroom goed loopt - Vervang het drukventiel
Het Regelventiel lekt vanuit ingang D	- Het Regelventiel is ingesteld tussen twee functies in - De afdichting is kapot	- Stel in op een functie - Vervang de afdichting
De aansluitingenlekken	- De borgring van de aansluitingen is kapot - Losse Slangen	- Vervang de borgring - Draai ze aan
