SHA900 - Amplificador para fones SHURE - Manual de utilização gratuito

Tipo de produto	Amplificador para fone de ouvido portátil
Marca	Shure
Modelo	SHA900
Dimensões (A x L x P)	111 x 59 x 21 mm
Peso líquido	182,0 g (6,42 oz)
Alimentação	Bateria de íon de lítio recarregável integrada, 3,6 V CC
Autonomia da bateria	Até 20 h (entrada analógica, equalizador bypass) ; até 10 h (entrada USB, equalização ativa)
Entradas de áudio	Analógica (3,5 mm), digital (USB Micro-B)
Saída para fone de ouvido	3,5 mm (1/8 po)
Resolução de áudio digital	Até 24 bits / 96 kHz
Resposta de frequência	10 Hz a 50 kHz
Relação sinal/ruído	Até 107 dB (ponderado A)
Faixa de ganho ajustável	-60 dB a +17 dB
Distorção (THD+N)	0,05% (1 kHz)
Potência de saída máxima (1% DHT)	135 mW + 135 mW (16 Ω) ; 95 mW + 95 mW (42 Ω)
Impedância de saída	0,35 Ω
Impedância de fone compatível	6 Ω a 600 Ω
Equalizador	Paramétrico de 4 bandas
Funções integradas	Equalizador paramétrico de 4 bandas, limitador, atenuador de entrada
Controles	Botão de controle rotativo, botão de alimentação, interruptor de travamento
Material do gabinete	Alumínio cromado
Acessórios fornecidos	Cabo Lightning®, cabo USB Micro-B, cabos 3,5 mm x2, adaptador de energia
Compatibilidade	iOS (Made for iPod/iPhone/iPad), Android (USB audio 2.0 OTG), Windows, Mac
Atualização de firmware	Através do utilitário Shure Update Utility
Temperatura de operação	-18 °C a 57 °C
Temperatura de carga	0 °C a 45 °C

Perguntas frequentes - SHA900 SHURE

Como ligar e desligar o Shure SHA900?

Para ligar ou desligar o amplificador, mantenha pressionado o botão de alimentação (②) localizado na lateral do aparelho.

Como ajustar o volume?

Gire o botão de controle (①) para aumentar ou diminuir o volume. Os controles de volume dos dispositivos conectados (Windows, Mac, iOS) são desativados, use apenas o botão do amplificador.

Qual é a autonomia da bateria?

A autonomia varia conforme o modo: até 20 horas em entrada analógica com equalizador bypass (BYPASS EQ), e até 10 horas em entrada USB com equalização ativa.

Como conectar um fone de ouvido?

Conecte seu fone de ouvido ou headphones na saída 3,5 mm (LINE OUT) do amplificador. Sempre conecte quando o aparelho estiver desligado.

Como usar o amplificador com uma fonte digital (USB)?

Conecte o amplificador a um computador ou periférico USB através do cabo USB Micro-B. Ajuste o seletor INPUT para USB. A conexão USB garante tanto a reprodução de áudio digital quanto o carregamento simultâneo da bateria.

Como usar o equalizador paramétrico?

Acesse o menu pressionando duas vezes o botão de controle. Use o botão rotativo para navegar até a opção de equalizador. Você pode ajustar as quatro bandas paramétricas, ativar predefinições ou salvar suas próprias configurações.

Como travar os controles para evitar ajustes acidentais?

Deslize o interruptor de travamento (③) para o lado. Quando a faixa vermelha estiver visível, o travamento está ativado. Os botões de alimentação e controle são então desativados.

Meu dispositivo Android é compatível?

O amplificador é compatível com dispositivos Android que suportam áudio USB 2.0 e conectividade Micro-B OTG. Nem todos os dispositivos Android são compatíveis; verifique as especificações do seu dispositivo.

Como atualizar o firmware do SHA900?

Baixe o utilitário Shure Update Utility do site da Shure. Conecte o amplificador a um computador via USB, inicie a ferramenta e siga as instruções para instalar a versão mais recente do firmware.

O que fazer se o aparelho não ligar?

Certifique-se de que a bateria esteja carregada conectando o amplificador a uma fonte USB. Se o problema persistir, entre em contato com o serviço pós-venda Shure ou um centro autorizado. Não tente consertar o aparelho sozinho.

MANUAL DE UTILIZADOR SHA900 SHURE

	Este símbolo indica que nesta unidade há tensões em níveis perigosos com risco de choque elétrico.
	Este símbolo indica que existem importantes instruções de operação e de manutenção nos manuais que acompanham esta unidade.

IMPORTANTES INSTRUÇÕES DE SEGURANÇA

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. PRESTE ATENÇÃO a todas as instruções.
4. SIGA todas as instruções.
5. NÃO use este aparelho perto de água.
6. LIMPE SOMENTE com um pano seco.
7. NÃO bloqueie nenhuma das aberturas de ventilação. Deixe distâncias suficientes para ventilação adequada e instale de acordo com as instruções do fabricante.
8. NÃO instale próximo de nenhuma fonte de calor, tais como fogo aceso, radiadores, bocais de aquecimento, fornos ou outros aparelhos que produzam calor (inclusive amplificadores). Não coloque fontes de chamas sobre o produto.
9. NÃO inutilize as características de segurança do conector polarizado ou com pino de aterramento. Um conector polarizado possui duas lâminas com uma mais larga do que a outra. Um conector com pino de aterramento possui duas lâminas e um terceiro pino de aterramento. É fornecida uma lâmina mais larga ou o terceiro pino para a sua segurança. Se por acaso o conector não se encaixar na tomada, chame um eletricista para substituir a tomada obsoleta.

10. PROTEJA o cabo de alimentação, evitando que seja pisado ou que enrosque, especialmente nos conectores, nas tomadas elétricas de emprego geral e no ponto onde elas saem do aparelho.

11. USE SOMENTE acessórios/apetrechos especificados pelo fabricante.

12. USE somente com um carrinho, pedestal, tripé, suporte ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um carrinho, tenha cuidado ao movimentar o conjunto aparelho/carrinho para evitar danos com a queda do mesmo.

13. DESLIGUE este aparelho da tomada elétrica durante tempestades com relâmpagos ou quando não seja utilizado por longo período.

14. DEIXE toda a manutenção sob a responsabilidade de uma equipe de manutenção qualificada. É necessário realizar a manutenção quando por algum motivo o aparelho tiver sido danificado de alguma forma, como por exemplo por dano do cabo de alimentação elétrica ou do seu conector, por derramamento de líquido ou queda de objetos no aparelho, se o aparelho tiver sido exposto à chuva ou à umidade, não esteja operando normalmente ou tenha sofrido queda.

15. NÃO exponha o aparelho a respingos ou goteiras. NÃO coloque objetos cheios de líquidos, tais como vasos, sobre o aparelho.

16. O plugue MAINS (rede elétrica) ou um acoplador de aparelho deve estar sempre pronto para operação.

17. O ruído aéreo do Aparelho não ultrapassa 70 dB (A).

18. O aparelho com construção CLASSE I deve estar conectado à tomada da rede elétrica com ligação à terra.

19. Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou umidade.

20. Não tente alterar este produto. Isso poderá resultar em lesão pessoal e/ou falha do produto.

21. Opere este produto dentro da faixa de temperatura de operação especificada.

ATENÇÃO: As tensões neste equipamento podem causar acidentes fatais. Não há peças internas que possam ser reparadas pelo usuário. Deixe toda a manutenção a cargo de equipe de manutenção qualificada. As certificações de segurança perderão a validade quando a tensão de operação ajustada na fábrica for alterada.

Alterações ou modificações não expressamente aprovadas pela Shure Incorporated podem anular a autorização do usuário para a operação deste equipamento.

ATENÇÃO

OUVIR O SOM COM VOLUME MUITO ALTO PODE CAUSAR DANOS PERMANENTES À AUDIÇÃO. USE O VOLUME O MAIS BAIXO POSSÍVEL. A

exposição prolongada a sons excessivamente altos pode danificar os ouvidos e resultar em perda permanente da audição devido ao ruido (NIHL - Noise-Induced Hearing Loss). Siga as recomendações estipuladas pela Administração de Saúde e Segurança do Trabalho dos E.U.A. (U.S. Occupational Safety Health Administration-OSHA) sobre o máximo tempo de exposição a determinados níveis de pressão sonora, a fim de evitar danos à audição.

90 dB SPLpor 8 horas	95 dB SPLpor 4 horas	100 dB SPLpor 2 horas	105 dB SPLpor 1 hora
110 dB SPLpor 0,5 hora	115 dB SPLpor 15 minutos	120 dB SPLEvite, para que não ocorram danos

ATENÇÃO

• Baterias podem explodir ou liberar materiais tóxicos. Risco de incêndio ou queimaduras. Não abra, esmague, modifique, desmonte, aqueça acima de 60 °C (140 °F) ou incinere.
• Siga as instruções do fabricante
• Use somente carregador Shure para recarregar baterias Shure recarregáveis
• ATENÇÃO: Perigo de explosão se a bateria for substituída incorretamente. Substitua somente pelo mesmo tipo ou por um equivalente.
• Nunca ponha baterias na boca. Se engolida, procure um médico ou centro local de controle de veneno
• Não provoque curto-circuito; isto pode causar queimaduras ou incêndios
• Não carregue nem use baterias que não sejam baterias recarregáveis Shure
• Descarte as baterias apropriadamente. Verifique com o fornecedor local a forma correta de descarte de baterias usadas.
• Baterias (a embalagem ou as baterias instaladas) não devem ser expostas a calor excessivo como luz do sol, fogo etc.
• O produto não contém mercúrio

Observação: a substituição da bateria deve ser realizada apenas pelo pessoal do serviço autorizado da Shure.

Siga o esquema de reciclagem de sua região para baterias, embalagem e resíduos eletrônicos.

Descrição Geral

O Shure SHA900 é um amplificador portátil e compacto de fone de ouvido, compatível com fontes de áudio analógico e digital. A conversão com qualidade audiófila oferece um sinal de áudio extremamente detalhado por meio de conexão USB para Micro B, enquanto os componentes analógicos premium proporcionam um caminho de sinal natural e limpo para fontes de áudio analógico. Um conjunto completo de acessórios fornecidos inclui um cabo Lightning®, cabo USB Micro B, dois cabos de 3,5 mm e um adaptador de alimentação AC.

Recursos

• Conexão para fontes de áudio analógico e digital (USB)
• Compatível com áudio digital de até 24 bits e 96 kHz
• Alimentado por bateria de íons de lítio recarregável e interna
• Equalizador paramétrico de quatro bandas, limitador e atenuador de entrada
• Predefinições personalizadas de usuário e de fábrica

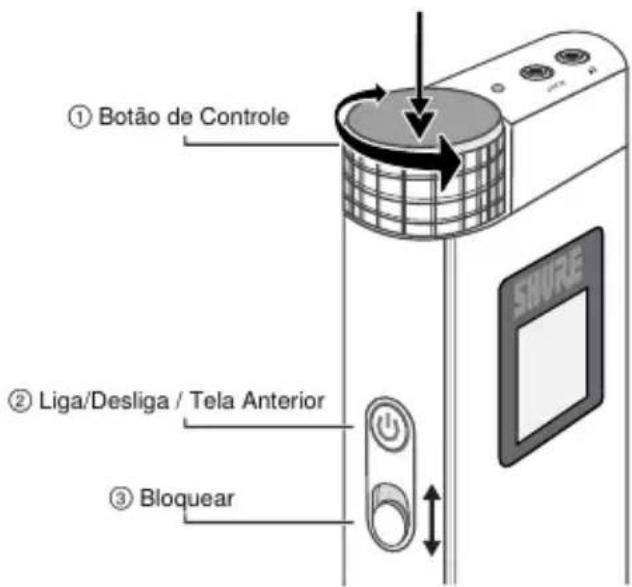

Controles e Navegação

Ligando/Desligando: pressione continuamente o botão liga/desliga ②

Ajustando o volume: gire o botão de controle ①

Acessando o menu: clique duas vezes no botão de controle ①

Navegar pelo menu: gire o botão de controle ①

Seleccionar um item: pressione o botão de controle ①

Retornar à tela anterior: pressione o botão liga/desliga ②

Travar/destravar os controles: deslize o interruptor de bloqueio ③ para travar ou destravar os botões liga/desliga e de controle. Quando o interruptor exibir uma luz de fundo vermelha, o bloqueio estará ativado.

Instalação

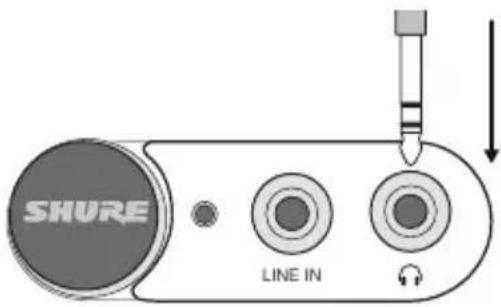

Etapa 1: Conecte um par de fones de ouvido ou fones auriculares ao amplificador

Conecte no amplificador quando o amplificador estiver desligado.

Etapa 2: Conecte uma fonte de som ao amplificador

Ajuste o interruptor INPUT em LINE para fontes analógicas de 3,5 mm ou USB para fontes digitais.

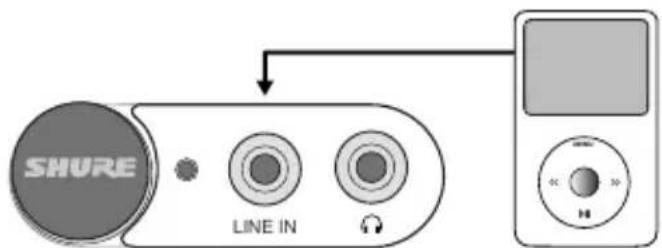

Entrada de 3,5 mm (áudio analógico)

Conecte o dispositivo de áudio na entrada LINE IN e ajuste o interruptor INPUT para LINE.

Para carregar a bateria enquanto utiliza uma fonte analógica, conecte o amplificador a um computador ou bateria externa.

Conexão a uma Fonte Analógica

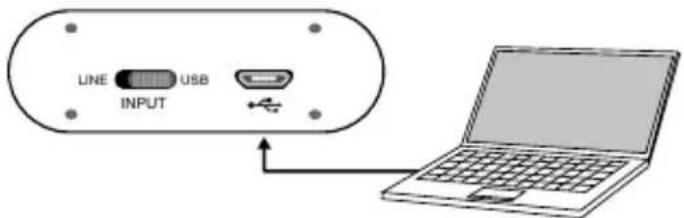

USB (alimentação e áudio digital)

Utilize o cabo USB quando for ouvir músicas de um computador ou outro dispositivo USB e ajuste o interruptor INPUT para USB. Quando conectado a um computador, o USB transmite áudio digital e carrega a bateria do amplificador, simultaneamente.

Observação: Você tem a opção de desativar o carregamento automático no menu Utilities.

Conectando à uma Fonte USB

Etapa 3: Alimentação no amplificador

O driver será instalado automaticamente quando o amplificador for conectado pela primeira vez a um dispositivo. O SHA900 passará a ser o dispositivo padrão de áudio.

Observação: os controles de volume estão desabilitados no Windows, Mac e iOS. Para um melhor desempenho, o volume deve ser ajustado apenas utilizando o botão de volume do amplificador. Garanta que o volume esteja no máximo no iTunes ou no Windows Media Player.

Firmware

O firmware é um software integrado em cada componente que controla funcionalidades. Periodicamente, novas versões de firmware são desen-volvidas para incorporar recursos adicionais e melhorias. Para se ben-eficiar das melhorias de projeto, novas versões de firmware podem ser baixadas e instaladas utilizando a ferramenta Shure Update Utility. O soft-ware está disponível para download em http://www.shure.com/americas/products/software/utilities/shure-update-utility.

Especificações Certificações

Profundidade de bit

16 bits / 24 bits

Taxa de amostragem

44,1 / 48 / 88,2 / 96 kHz

Resposta a Frequências

10 Hz a 50 kHz

Relação Sinal-Ruído

até 107 dB A ponderado

Intervalo de ganho ajustável

-60 dB a +17 dB

THD+N

0,05% (1 kHz)

Potência do transmissor

Máximo, 1% THD

16 Ω 135 mW + 135 mW

42 Ω 95 mW + 95 mW

Impedância de saída

0,35 Ω

Faixa de impedância do fone de ouvido

6 Ω a 600 Ω

Limitador

Selecionável Limitador analógico RMS

Equalizador

Entrada de linha interna

3,5 mm (1/8")

Saída do fone de ouvido

3,5 mm (1/8")

Requisitos para carregamento

Especificações de Bateria

Tipo de Bateria

Li-íon Recarregável

Tensão Nominal

3,6VDC

Vida Útil da Bateria

Analog in (BYPASS EQ)	até20 horas
Entrada USB(Analog modo de equalização)	até10 horas

Faixa de Temperatura de Carga da Bateria

0 a 45 graus C (32 a 113 graus F)

Faixa de Temperatura de Operação

-18 a 57 graus C (0 a 135 graus F)

Selo de Conformidade ICES-003 da Indústria Canadense CAN ICES-3 (B)/NMB-3(B)

Observação: O teste é baseado no uso dos tipos de cabos recomendados e fornecidos. O uso de outros tipos de cabos que não blindados (telados) pode degradar o desempenho da compatibilidade eletromagnética.

Atende a todos os requisitos essenciais das Diretivas Europeias relevantes e pode exibir a marca CE.

A Declaração de Conformidade da CE pode ser obtida em: www.shure.com/europe/compliance

Representante Autorizado Europeu:

Shure Europe GmbH

75031 Eppingen, Alemanha

Telephone: [phone]

Fax: [phone]

E-mail: [e-mail]

Compatibilidade com Android

O Amplificador de Áudio Portátil é compatível com dispositivos Android que suportam o USB Audio Class 2.0 e a conectividade de Micro-B OTG (contínua). Nem todos os dispositivos Android são compatíveis. Android é uma marca registrada da Google Inc.

"Made for iPod" (Fabricado para iPod), "Made for iPhone" (Fabricado para iPhone) e "Made for iPad" (Fabricado para iPad) significam que o acessório eletrônico foi projetado especificamente para ser conectado ao iPod, iPhone ou iPad, respectivamente, e foi certificado pelo desenvolvedor para atender os padrões de desempenho da Apple. A Apple não é responsável pela operação deste dispositivo ou de que ele cumpra normas de segurança e regulatórias. Observe que o uso deste acessório com o iPod, iPhone ou iPad pode afetar o desempenho sem fio.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch, e Retina são marcas comerciais da Apple Inc., registradas nos EUA e em outros países. iPad Air e mini-iPad são marcas comerciais da Apple Inc. A marca iPhone é usado com uma licença da Aiphone K.K.

Mac ^™ e Lightning ^™ são marcas registradas da Apple Inc.
