SHA900 - Amplificador de auriculares SHURE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador portátil para auriculares
Marca	Shure
Modelo	SHA900
Dimensiones (Al x An x Pr)	111 x 59 x 21 mm
Peso neto	182,0 g (6,42 oz)
Alimentación	Batería recargable de iones de litio integrada, 3,6 V CC
Autonomía de la batería	Hasta 20 h (entrada analógica, ecualizador desactivado); hasta 10 h (entrada USB, ecualización activa)
Entradas de audio	Analógica (3,5 mm), digital (USB Micro-B)
Salida para auriculares	3,5 mm (1/8 pulgada)
Resolución de audio digital	Hasta 24 bits / 96 kHz
Respuesta en frecuencia	10 Hz a 50 kHz
Relación señal/ruido	Hasta 107 dB (ponderado A)
Rango de ganancia ajustable	-60 dB a +17 dB
Distorsión (THD+N)	0,05 % (1 kHz)
Potencia de salida máx. (1 % THD)	135 mW + 135 mW (16 Ω); 95 mW + 95 mW (42 Ω)
Impedancia de salida	0,35 Ω
Impedancia de auriculares compatible	6 Ω a 600 Ω
Ecualizador	Paramétrico de 4 bandas
Funciones integradas	Ecualizador paramétrico de 4 bandas, limitador, atenuador de entrada
Controles	Botón de control giratorio, botón de encendido, interruptor de retención
Material de la carcasa	Aluminio cromado
Accesorios incluidos	Cable Lightning®, cable USB Micro-B, cables de 3,5 mm x2, adaptador de corriente
Compatibilidad	iOS (Made for iPod/iPhone/iPad), Android (USB audio 2.0 OTG), Windows, Mac
Actualización de firmware	Mediante la utilidad Shure Update Utility
Temperatura de funcionamiento	-18 °C a 57 °C
Temperatura de carga	0 °C a 45 °C

Preguntas frecuentes - SHA900 SHURE

¿Cómo encender y apagar el Shure SHA900?

Para encender o apagar el amplificador, mantenga presionado el botón de encendido (②) ubicado en el lateral del dispositivo.

¿Cómo ajustar el volumen?

Gire el botón de control (①) para aumentar o disminuir el volumen. Los controles de volumen de los dispositivos conectados (Windows, Mac, iOS) están desactivados; utilice únicamente el botón del amplificador.

¿Cuál es la autonomía de la batería?

La autonomía varía según el modo: hasta 20 horas en entrada analógica con ecualizador desactivado (BYPASS EQ), y hasta 10 horas en entrada USB con ecualización activa.

¿Cómo conectar unos auriculares?

Conecte sus auriculares o audífonos a la salida de 3,5 mm (LINE OUT) del amplificador. Realice siempre la conexión cuando el dispositivo esté apagado.

¿Cómo utilizar el amplificador con una fuente digital (USB)?

Conecte el amplificador a un ordenador o dispositivo USB mediante el cable USB Micro-B. Ajuste el selector INPUT en USB. La conexión USB proporciona tanto reproducción de audio digital como carga simultánea de la batería.

¿Cómo utilizar el ecualizador paramétrico?

Acceda al menú presionando dos veces el botón de control. Utilice el botón giratorio para navegar hasta la opción de ecualizador. Puede ajustar las cuatro bandas paramétricas, activar preajustes o guardar sus propios ajustes.

¿Cómo bloquear los controles para evitar ajustes accidentales?

Deslice el interruptor de retención (③) en el lateral. Cuando la banda roja esté visible, el bloqueo está activado. Los botones de encendido y control quedarán desactivados.

¿Es compatible mi dispositivo Android?

El amplificador es compatible con dispositivos Android que admitan audio USB 2.0 y conectividad Micro-B OTG. No todos los dispositivos Android lo son; verifique las especificaciones de su dispositivo.

¿Cómo actualizar el firmware del SHA900?

Descargue la utilidad Shure Update Utility desde el sitio web de Shure. Conecte el amplificador a un ordenador mediante USB, ejecute la herramienta y siga las instrucciones para instalar la última versión del firmware.

¿Qué hacer si el dispositivo no se enciende?

Asegúrese de que la batería esté cargada conectando el amplificador a una fuente USB. Si el problema persiste, póngase en contacto con el servicio posventa de Shure o un centro autorizado. No intente reparar el dispositivo usted mismo.

MANUAL DE USUARIO SHA900 SHURE

Amplificador de escucha portátil

	Este símbolo indica que la unidad contiene niveles de voltaje peligrosos que representan un riesgo de choques eléctricos.
	Este símbolo indica que la literatura que acompaña a esta unidad contiene instrucciones importantes de funcionamiento y mantenimiento.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.

2. CONSERVE estas instrucciones.

3. PRESTE ATENCION a todas las advertencias.

4. SIGA todas las instrucciones.

5. NO utilice este aparato cerca del agua.

6. LIMPIE UNICAMENTE con un trapo seco

7. NO obstruya ninguna de las aberturas de ventilación. Deje espacio suficiente para proporcionar ventilación adecuada e instale los equipos según las instrucciones del fabricante.

8. NO instale el aparato cerca de fuentes de calor tales como llamas descubiertas, radiadores, registros de calefacción, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor. No coloque artículos con llamas descubiertas en el producto.

9. NO anule la función de seguridad del enchufe polarizado o con clavija de puesta a tierra. Un enchufe polarizado tiene dos patas, una más ancha que la otra. Un enchufe con puesta a tierra tiene dos patas y una tercera clavija con puesta a tierra. La pata más ancha o la tercera clavija se proporciona para su seguridad. Si el tomacorriente no es del tipo apropiado para el enchufe, consulte a un electricista para que sustituya el tomacorriente de estilo anticuado.

10. PROTEJA el cable eléctrico para evitar que personas lo pisen o estrujen, particularmente en sus enchufes, en los tomacorrientes y en el punto en el cual sale del aparato.

11. UTILICE únicamente los accesorios especificados por el fabricante.

12. UTILICE únicamente con un carro, pedestal, trípode, escuadra o mesa del tipo especificado por el fabricante o vendido con el aparato. Si se usa un carro, el mismo debe moverse con sumo cuidado para evitar que se vuelque con el aparato.

13. DESENCHUFE el aparato durante las tormentas eléctricas, o si no va a ser utilizado por un lapso prolongado.

14. TODA reparación debe ser llevada a cabo por técnicos calificados. El aparato requiere reparación si ha sufrido cualquier tipo de daño, incluyendo los daños al cordón o enchufe eléctrico, si se derrama líquido sobre el aparato o si caen objetos en su interior, si ha sido expuesto a la lluvia o la humedad, si no funciona de modo normal, o si se ha caído.

15. NO exponga este aparato a chorros o salpicaduras de líquidos. NO coloque objetos llenos con líquido, tales como floreros, sobre el aparato.

16. El enchufe de alimentación o un acoplador para otros aparatos deberá permanecer en buenas condiciones de funcionamiento.

17. El nivel de ruido transmitido por el aire del aparato no excede de 70 dB(A).

18. Los aparatos de fabricación CLASE I deberán conectarse a un tomacorriente de ALIMENTACION con clavija de puesta a tierra protectora.

19. Para reducir el riesgo de causar un incendio o sacudidas eléctricas, no exponga este aparato a la lluvia ni a humedad.

20. No intente modificar este producto. Hacerlo podría causar lesiones personales y/o la falla del producto.

21. Utilice este producto únicamente dentro de la gama de temperaturas de funcionamiento especificadas.

ADVERTENCIA: Los voltajes presentes en este equipo representan un riesgo para la vida. No contiene componentes reparables por el usuario. Toda reparación debe ser llevada a cabo por técnicos calificados. Las certificaciones de seguridad no tienen vigencia cuando el voltaje de funcionamiento de la unidad es cambiado a un valor distinto al ajustado en fábrica.

Los cambios o modificaciones que no tengan la aprobación expresa de Shure Incorporated podrían anular su autoridad para usar este equipo.

ADVERTENCIA

EL ESCUCHAR REPRODUCCIONES DE AUDIO A NIVELES EXCESIVOS DE VOLUMEN PUEDE CAUSAR DAÑOS PERMANENTES AL OÍDO. USE EL VOLUMEN MAS BAJO POSIBLE. La exposición prolongada a niveles sonoros excesivamente intensos puede dañar los oídos y causar una pérdida permanente del oído causada por ruidos (NIHL). Respete los lineamientos dados a continuación, los cuales fueron establecidos por la Administración de Salud y Seguridad Ocupacional (OSHA) de los EE.UU, e indican el tiempo máximo que puede escucharse un nivel determinado de presión sonora antes de producirse daños al oído.

90 dB SPLpor 8 horas	95 dB SPLpor 4 horas	100 dB SPLpor 2 horas	105 dB SPLpor 1 hora
110 dB SPLpor 12 hora	115 dB SPLpor 15 minutos	120 dB SPLEvitese o se podrían causar daños

ADVERTENCIA

• Los conjuntos de baterías pueden estallar o soltar materiales tóxicos. Riesgo de incendio o quemaduras. No abra, triture, modifique, desarme, caliente a más de 60°C (140°F) ni incinere
• Siga las instrucciones del fabricante
• Utilice únicamente el cargador Shure para cargar las baterías recargables Shure.
• ADVERTENCIA: Si se sustituye la batería incorrectamente, se crea el riesgo de causar una explosión. Sustitúyala únicamente por otra igual o de tipo equivalente.
• Nunca ponga baterías en la boca. Si se tragan, acuda al médico o a un centro local de control de envenenamiento
• No ponga en cortocircuito: esto puede causar quemaduras o incendios
• No cargue ni utilice baterías diferentes de las baterías recargables Shure.
• Deseche los conjuntos de baterías de forma apropiada. Consulte al vendedor local para el desecho adecuado de conjuntos de baterías usados.
• Las baterías (conjuntos de baterías o baterías instaladas) no deben exponerse al calor excesivo causado por la luz del sol, las llamas o condiciones similares.
• Este producto no contiene mercurio.

Nota: Solamente personal autorizado por Shure deberá sustituir las baterías.

Se recomienda respetar las normas de reciclado de la región relativas a desechos electrónicos, empaquetado y baterías.

Descripción general

El SHA900 de Shure es un amplificador compacto y portátil para auriculares que es compatible con fuentes de audio analógico y digital. La conversión de calidad de audiófilos entrega una señal de audio excepcionalmente detallada por medio de una conexión USB tipo Micro B, y los componentes analógicos de primera entregan una trayectoria limpia y sin coloración de la señal para las fuentes de audio analógico. El juego completo de accesorios que se entrega incluye un cable Lightning ^® , cable USB a Micro B, dos cables de 3,5 mm y un adaptador para alimentación de CA.

Características

• Se conecta con fuentes de audio digital (USB) y analógico
• Compatible con audio digital de hasta 24 bits a 96 kHz
• Alimentado por una batería interna recargable de iones de litio
• Ecualizador paramétrico de cuatro bandas, limitador y atenuador de entrada
• Configuraciones predefinidas de fábrica y personalizadas

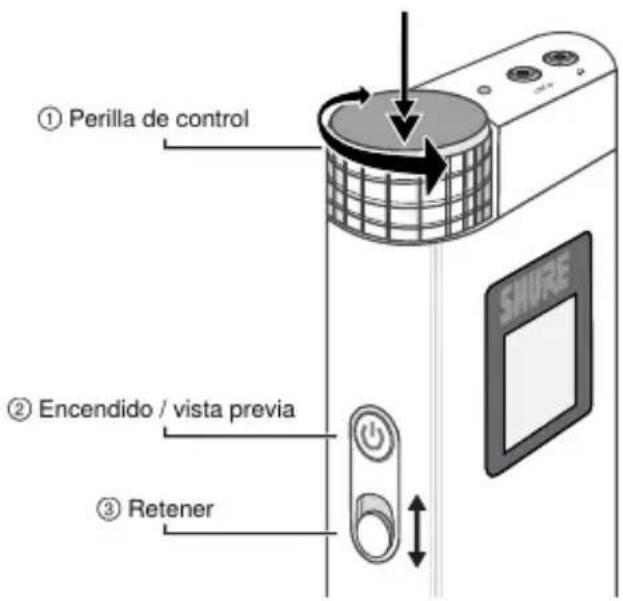

Controles y navegación

Encendido / apagado: Mantenga pulsado el botón de encendido ②

Ajuste del volumen: Gire la perilla de control ①

Acceso al menú: Haga doble clic con la perilla de control ①

Navegación por el menú: Gire la perilla de control ①

Selección de un elemento: Pulse la perilla de control ①

Volver a pantalla previa: Pulse el botón de encendido ②

Bloqueo / desbloqueo de los controles: Deslice el interruptor de retención ③ para bloquear y desbloquear el botón de encendido y la perilla de control. Cuando la pantalla muestra un fondo rojo, la retención está habilitada.

Preparación

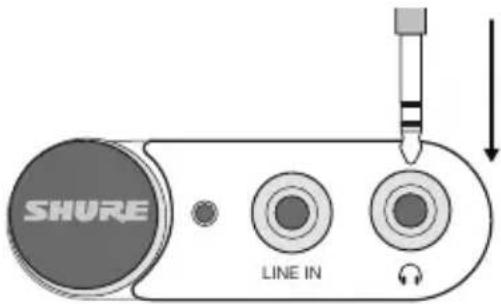

Paso 1: Conecte unos auriculares al amplificador.

Efectúe la conexión con el amplificador apagado.

Paso 2: Conecte una fuente de sonido al amplificador

Ponga el interruptor INPUT en LINE para fuentes analógicas de 3,5 mm o USB para fuentes digitales.

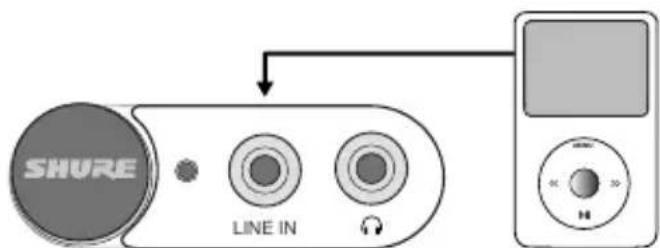

Entrada de 3,5 mm (audio analógico)

Enchufe el dispositivo de audio en la entrada LINE IN y ponga el interruptor INPUT en LINE.

Para cargar la batería mientras usa una fuente analógica, conecte el amplificador a una computadora o batería externa.

Conexión a una fuente analógica

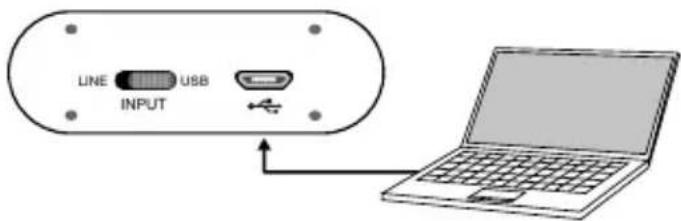

USB (audio digital y alimentación eléctrica)

Utilice el cable USB cuando escuche música desde una computadora u otro dispositivo con interfaz USB y ponga el interruptor INPUT en USB. Cuando se conecta con una computadora, la conexión por USB envía audio digital y carga la batería del amplificador simultáneamente.

Nota: Puede desactivar la opción de carga automática desde el menú Utilities.

Conexión a una fuente USB

Paso 3: Encienda el amplificador

El programa de control se instala automáticamente cuando el amplificador se conecta por primera vez a un dispositivo. El SHA900 deberá quedar seleccionado como dispositivo de audio predeterminado.

Nota: Los controles de volumen quedan inhabilitados en dispositivos Windows, Mac y en iOS. Ajuste el volumen únicamente con la perilla de volumen del amplificador, para el mejor rendimiento. Compruebe que el control de volumen de iTunes o de Windows Media Player esté ajustado al máximo.

Firmware

El firmware es un software incorporado en cada componente que controla sus funciones. Periódicamente, se desarrollan nuevas versiones del firmware para incorporar características y mejoras adicionales. Para aprovechar las mejoras de diseño, las nuevas versiones del firmware se pueden cargar e instalar con la herramienta Shure Update Utility. El software puede descargarse de http://www.shure.com/americas/products/software/utilities/shure-update-utility.

Especificaciones Certificaciones

Profundidad de bits

16 bits / 24 bits

Frecuencia de muestreo

44,1 / 48 / 88,2 / 96 kHz

Respuesta de frecuencia

10 Hz a 50 kHz

Relación de señal a ruido

hasta 107 dB con ponderación A

Gama de ajuste de ganancia

-60 dB a +17 dB

THD+N

0,05% (1 kHz)

Potencia del transmisor

Máximo, 1% THD

16 Ω 135 mW + 135 mW

42 Ω 95 mW + 95 mW

Impedancia de salida

0,35 Ω

Gama de impedancia de auriculares

6 Ω a 600 Ω

Limitador

Seleccionable Limitador de RMS analógico

Ecualizador.

Paramétrico de 4 bandas

Entrada USB

Receptáculo USB micro-B

Entrada de nivel de línea

3,5 mm (1/8 pulg)

Salida para auriculares

3,5 mm (1/8 pulg)

Requisitos de carga

Alimentado por USB: 5 V, 0,5 A a 1 A

Caja

Aluminio enchapado en cromo

Peso neto

182,0 g (6,42 oz)

Dimensiones

111 x 59 x 21 mm Al x an x pr

Especificaciones de la batería

Tipo de batería

lones de litio recargable

Voltaje nominal

3,6VCC

Duración de la pila

Analog in (BYPASS EQ)	hasta 20 horas
Entrada USB (Analog modo de ecualización)	hasta 10 horas

Intervalo de temperaturas de carga de batería

0 a 45 grados C (32 a 113 grados F)

Gama de temperatura de funcionamiento

-18 a 57 grados C (0 a 135 grados F)

Etiqueta de cumplimiento con ICES-003 de Industry Canada: CAN ICES-3 (B)/NMB-3(B)

Nota: Las pruebas se basan en el uso de los tipos de cables suministrados y recomendados. El uso de tipos de cable distintos de los blindados (con malla) puede degradar el rendimiento EMC.

Este producto cumple los requisitos esenciales de las directrices europeas pertinentes y califica para llevar el distintivo CE.

La declaración de homologación de CE se puede obtener en: www.shure.com/europe/compliance

Representante europeo autorizado:

Shure Europe GmbH

Casa matriz en Europa, Medio Oriente y Africa

Departamento: Aprobación para región de EMEA

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Alemania

Teléfono: 49-7262-92 49 0

Fax: [phone]

Compatibilidad con Android

El amplificador de escucha portátil es compatible con dispositivos Android que admitan conectividad USB Audio Class 2.0 y Micro-B OTG (sobre la marcha). No todos los dispositivos Android son compatibles. Android es marca registrada de Google Inc.

Los términos "Made for iPod", "Made for iPhone" y "Made for iPad" indican que un accesorio electrónico ha sido diseñado para conectarse con iPod, iPhone o iPad, respectivamente, y que cumple con las normas de rendimiento de Apple, según consta en la certificación del desarrollador. Apple no es responsable del funcionamiento de este dispositivo ni de su conformidad con las normas de seguridad y reguladoras. Tenga en cuenta que el uso de este accesorio con iPod, iPhone o iPad podría afectar el desempeño inalámbrico.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch y Retina son marcas comerciales de Apple Inc. registradas en EE. UU. y en otros países. iPad Air y iPad mini son marcas comerciales de Apple Inc. La marca comercial "iPhone" se utiliza bajo una licencia de Aiphone K.K.

Mac®y Lightning® son marcas comerciales registradas de Apple Inc.
