Produkttyp	Tragbarer Kopfhörerverstärker
Marke	Shure
Modell	SHA900
Abmessungen (H x B x T)	111 x 59 x 21 mm
Nettogewicht	182,0 g (6,42 oz)
Stromversorgung	Integrierter wiederaufladbarer Li-Ion-Akku, 3,6 V DC
Akkulaufzeit	Bis zu 20 h (analoger Eingang, Equalizer umgangen); bis zu 10 h (USB-Eingang, aktive Entzerrung)
Audioeingänge	Analog (3,5 mm), digital (USB Micro-B)
Kopfhörerausgang	3,5 mm (1/8 Zoll)
Digitale Audioauflösung	Bis zu 24 Bit / 96 kHz
Frequenzgang	10 Hz bis 50 kHz
Signal-Rausch-Verhältnis	Bis zu 107 dB (A-bewertet)
Einstellbarer Verstärkungsbereich	-60 dB bis +17 dB
Verzerrung (THD+N)	0,05 % (1 kHz)
Maximale Ausgangsleistung (1 % THD)	135 mW + 135 mW (16 Ω); 95 mW + 95 mW (42 Ω)
Ausgangsimpedanz	0,35 Ω
Kompatible Kopfhörerimpedanz	6 Ω bis 600 Ω
Equalizer	4-Band-parametrischer EQ
Integrierte Funktionen	4-Band-parametrischer EQ, Limiter, Eingangsdämpfer
Bedienelemente	Drehregler, Einschaltknopf, Hold-Schalter
Gehäusematerial	Chromaluminium
Mitgeliefertes Zubehör	Lightning®-Kabel, USB-Micro-B-Kabel, 3,5-mm-Kabel x2, Netzadapter
Kompatibilität	iOS (Made for iPod/iPhone/iPad), Android (USB Audio 2.0 OTG), Windows, Mac
Firmware-Update	Über das Shure Update Utility
Betriebstemperatur	-18 °C bis 57 °C
Ladetemperatur	0 °C bis 45 °C

Häufig gestellte Fragen - SHA900 SHURE

Wie schalte ich den Shure SHA900 ein und aus?

Um den Verstärker ein- oder auszuschalten, halten Sie die Einschalttaste (②) an der Seite des Geräts gedrückt.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Drehregler (①), um die Lautstärke zu erhöhen oder zu verringern. Die Lautstärkeregelung angeschlossener Geräte (Windows, Mac, iOS) ist deaktiviert; verwenden Sie nur den Regler des Verstärkers.

Wie lange hält der Akku?

Die Akkulaufzeit variiert je nach Modus: bis zu 20 Stunden bei analogen Eingang mit umgangenem Equalizer (BYPASS EQ) und bis zu 10 Stunden bei USB-Eingang mit aktiver Entzerrung.

Wie schließe ich Kopfhörer an?

Schließen Sie Ihre Kopfhörer oder Ohrhörer an den 3,5-mm-Ausgang (LINE OUT) des Verstärkers an. Führen Sie den Anschluss immer bei ausgeschaltetem Gerät durch.

Wie verwende ich den Verstärker mit einer digitalen Quelle (USB)?

Verbinden Sie den Verstärker über das USB-Micro-B-Kabel mit einem Computer oder USB-Gerät. Stellen Sie den INPUT-Wahlschalter auf USB. Die USB-Verbindung ermöglicht sowohl die digitale Audiowiedergabe als auch das gleichzeitige Laden des Akkus.

Wie verwende ich den parametrischen Equalizer?

Rufen Sie das Menü durch zweimaliges Drücken des Drehreglers auf. Navigieren Sie mit dem Drehregler zur Equalizer-Option. Sie können die vier Bänder des parametrischen Equalizers anpassen, Voreinstellungen aktivieren oder eigene Einstellungen speichern.

Wie sperre ich die Bedienelemente, um versehentliche Einstellungen zu vermeiden?

Schieben Sie den Hold-Schalter (③) zur Seite. Wenn der rote Streifen sichtbar ist, ist die Sperre aktiviert. Die Einschalt- und Bedientasten sind dann deaktiviert.

Ist mein Android-Gerät kompatibel?

Der Verstärker ist kompatibel mit Android-Geräten, die USB-Audio 2.0 und Micro-B-OTG-Konnektivität unterstützen. Nicht alle Android-Geräte sind kompatibel; überprüfen Sie die Spezifikationen Ihres Geräts.

Wie aktualisiere ich die Firmware des SHA900?

Laden Sie das Shure Update Utility von der Shure-Website herunter. Verbinden Sie den Verstärker über USB mit einem Computer, starten Sie das Tool und folgen Sie den Anweisungen, um die neueste Firmware-Version zu installieren.

Was tun, wenn das Gerät nicht einschaltet?

Stellen Sie sicher, dass der Akku geladen ist, indem Sie den Verstärker an eine USB-Quelle anschließen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Shure-Kundendienst oder ein autorisiertes Servicecenter. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG SHA900 SHURE

Email: [e-mail]

Android Compatibility

Tragbarer Audio-Verstärker

	Dieses Symbol zeigt an, dass in diesem Gerät gefährliche Spannungswerte, die ein Stromschlagrisiko darstellen, auftreten.
	Dieses Symbol zeigt an, dass das diesem Gerät beiliegende Handbuch wichtige Betriebs- und Wartungsanweisungen enthält.

WICHTIGE SICHERHEITSHINWEISE

1. Diese Hinweise LESEN.
2. Diese Hinweise AUFBEWAHREN.
3. Alle Warnungen BEACHTEN.
4. Alle Hinweise BEFOLGEN.
5. Dieses Gerät NICHT in Wassernähe VERWENDEN.
6. NUR mit einem sauberen Tuch REINIGEN.

7. KEINE Lüftungsöffnungen verdecken. Hinreichende Abstände für ausreichende Belüftung vorsehen und gemäß den Anweisungen des Herstellers installieren.

8. NICHT in der Nähe von Wärmequellen wie zum Beispiel offenen Flammen, Heizkörpern, Wärmespeichern, Öfen oder anderen Hitze erzeugenden Geräten (einschließlich Verstärkern) installieren. Keine Quellen von offenen Flammen auf dem Produkt platzieren.

9. Die Schutzfunktion des Schukosteckers NICHT umgehen. Ein Schukostecker verfügt über zwei Steckerzinken sowie Schutzleiter. Bei dieser Steckerausführung dienen die Schutzleiter Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in die Steckdose passt, einen Elektriker mit dem Austauschen der veralteten Steckdose beauftragen.

10. VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten wird, insbesondere im Bereich der Stecker, Netzsteckdosen und an der Austrittsstelle vom Gerät.

11. NUR das vom Hersteller angegebene Zubehör und entsprechende Zusatzgeräte verwenden.

12. NUR in Verbindung mit einem vom Hersteller angegebenen oder mit dem Gerät verkaufen Transportwagen, Stand, Stativ, Träger oder Tisch verwenden. Wenn ein Transportwagen verwendet wird, beim Verschieben der Transportwagen/Geräte-Einheit vorsichtig vorgehen, um Verletzungen durch Umkippen zu verhüten.

13. Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das Netzkabel HERAUSZIEHEN.

14. ALLE Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen lassen. Kundendienst ist erforderlich, wenn das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt wurden, wenn Flüssigkeiten in das Gerät verschüttet wurden oder Fremdkörper hineinfielen, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.

15. Dieses Gerät vor Tropf- und Spritzwasser SCHUTZEN. KEINE mit Wasser gefüllten Gegenstände wie zum Beispiel Vasen auf das Gerät STELLEN.

16. Der Netzstecker oder eine Gerätesteckverbindung muss leicht zu betätigen sein.

17. Der Luftschall des Geräts überschreitet 70 dB (A) nicht.

18. Das Gerät mit Bauweise der KLASSE I muss mit einem Schukostecker mit Schutzleiter in eine Netzsteckdose mit Schutzleiter eingesteckt werden.

19. Dieses Gerät darf nicht Regen oder Feuchtigkeit ausgesetzt werden, um das Risiko von Bränden oder Stromschlägen zu verringern.

20. Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu Verletzungen und/oder zum Produktausfall kommen.

21. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturbereichs betrieben werden.

ACHTUNG: Die in diesem Gerät auftretenden Spannungen sind lebensgefährlich. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Alle Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen lassen. Die Sicherheitszulassungen gelten nicht mehr, wenn die Werkseinstellung der Betriebsspannung geändert wird.

Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben.

ACHTUNG

DAS HÖREN BEI ÜBERMÄSSIGEN LAUTSTÄRKEN KANN DAUERHAFTE HÖRSCHÄDEN VERURSACHEN. MÖGLICHST GERINGE LAUTSTÄRKEPEGEL

VERWENDEN. Längerfristiges Hören bei übermäßigen Schallpegeln kann zu Hörschäden und zu permanentem, durch Lärm verursachten Gehörverlust führen. Bitte orientieren Sie sich an den folgenden, von der Occupational Safety Health Administration (OSHA; US-Arbeitsschutzbehörde) erstellten. Richtlinien für die maximale zeitliche Belastung durch Schalldruckpegel, bevor es zu Hörschäden kommt.

90 dB Schalldruckpegelnach 8 Stunden	95 dB Schalldruckpegelnach 4 Stunden	100 dB Schalldruckpegelnach 2 Stunden	105 dB Schalldruckpegelnach 1 Stunde
110 dB Schalldruckpegelnach 1⁄2 Stunde	115 dB Schalldruckpegelnach 15 Minuten	120 dB SchalldruckpegelVermeiden, da sonst Schäden entstehen können.

ACHTUNG

• Akkusätze können explodieren oder giftiges Material freisetzen. Es besteht Feuer- und Verbrennungsgefahr. Nicht öffnen, zusammenpressen, modifizieren, auseinander bauen, über 60 °C erhitzen oder verbrennen.
  • Die Anweisungen des Herstellers befolgen.
• Nur Shure-Ladegerät zum Aufladen von wiederaufladbaren Shure-Akkus verwenden.
• ACHTUNG: Es besteht Explosionsgefahr, wenn der Akku nicht richtig ersetzt wird. Nur mit dem gleichen bzw. einem gleichwertigen Typ ersetzen.
• Akkus niemals in den Mund nehmen. Bei Verschlucken ärztlichen Rat einholen oder die Giftnotrufzentrale anrufen.
• Nicht kurzschließen; kann Verbrennungen verursachen oder in Brand geraten.
• Keine anderen Akkusätze als die wiederaufladbaren Shure-Akkus aufladen bzw. verwenden.
• Akkusätze vorschriftsmäßig entsorgen. Beim örtlichen Verkäufer die vorschriftsmäßige Entsorgung gebrauchter Akkusätze erfragen.
• Akkus (Akkusätze oder eingesetzte Akkus) dürfen keiner starken Hitze wie Sonnenstrahlung, Feuer oder dergleichen ausgesetzt werden.
• Dieses Produkt enthält kein Quecksilber.

Hinweis: Der Batteriewechsel darf nur durch von Shure autorisiertem Service-Personal durchgeführt werden.

Bitte befolgen Sie die regionalen Recyclingverfahren für Akkus, Verpackungsmaterial und Elektronikschrott.

Allgemeine Beschreibung

Der Shure SHA900 ist ein kompakter, tragbarer Kopfhörerverstärker, der sowohl mit analogen als auch digitalen Audioquellen kompatibel ist. Die hochwertige Konvertierung in audiophiler Qualität liefert ein außergewöhnlich detailliertes Audiosignal über eine Micro-B-USB-Verbindung, während analoge Komponenten der Premiumklasse einen sauberen, ungefärbten Signalpfad für analoge Audioquellen bieten. Zum kompletten Zubehörset gehören ein Lightning®-Kabel, ein Micro-B-USB-Kabel, zwei 3,5-mm-Kabel und ein Netzadapter.

Technische Eigenschaften

• Anschluss an digitale (USB) und analoge Audioquellen
• Unterstützt digitales Audio bis zu 24 Bit/96 kHz
• Mit internem, wiederaufladbarem Lithium-Ionen-Akku
• Parametrischer 4-Band-Equalizer, Limiter und Eingangspegeldämpfung
  • Voreingestellte und benutzerdefinierte User-Presets

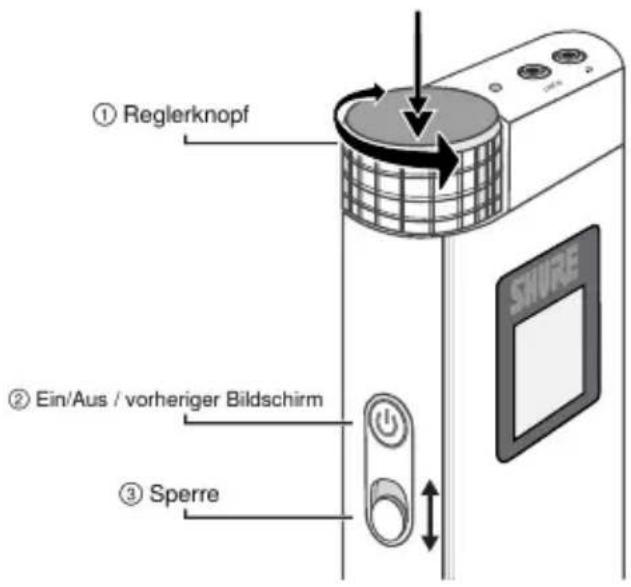

Bedienelemente und Navigation

Ein-/Ausschalten: Langes Drücken des Ein-/Aus-Tasters ②

Lautstärke einstellen: Reglerknopf ① drehen

Zugang zum Menü: Doppelklick auf den Reglerknopf ①

Durch das Menü scrollen: Reglerknopf ① drehen

Einen Menüpunkt wählen: Reglerknopf ① drücken

Zurück zum vorherigen Bildschirm: Drücken des Ein-/Aus-Tasters ②

Bedienelemente sperren/entsperren: Sperrschalter ③ schieben, um den Ein-/Aus-Taster und den Reglerknopf zu sperren bzw. zu entsperren. Bei rotem Hintergrund des Schalters ist die Sperre aktiviert.

Einrichten

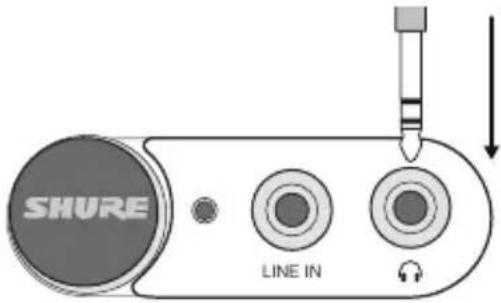

Schritt 1: Kopfhörer oder Ohrhörer an den Verstärker anschließen

Lassen Sie den Verstärker beim Anschließen ausgeschaltet.

Schritt 2: Eine Klangquelle an den Verstärker anschließen

Den INPUT-Schalter bei analogen 3,5-mm-Quellen auf LINE bzw. bei digitalen Quellen auf USB stellen.

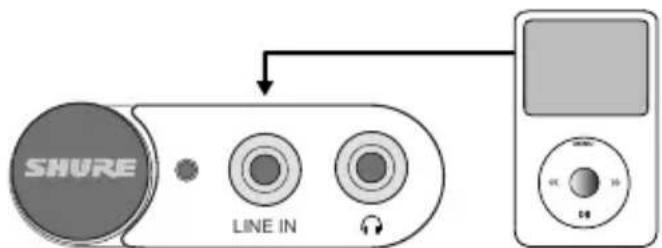

3,5-mm-Eingang (analoges Audio)

Das Audiogerät an den LINE IN-Eingang anschließen und den INPUT-Schalter auf LINE stellen.

Um den Akku zu laden, während eine analoge Quelle verwendet wird, muss der Verstärker an einen Computer oder einen externen Akku angeschlossen werden.

Anschluss an eine analoge Quelle

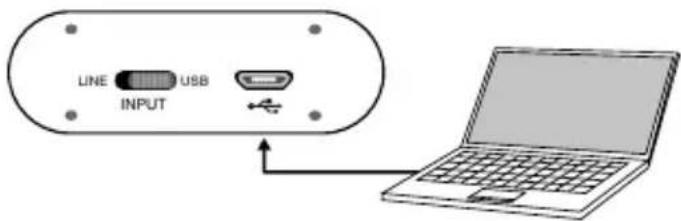

USB (digitales Audio und Strom)

Verwenden Sie das USB-Kabel, wenn Sie Musik von einem Computer oder einem anderen USB-fähigen Gerät hören und stellen Sie den INPUT-Schalter auf USB. Beim Anschluss an einen Computer werden über USB die digitalen Audiosignale übertragen und gleichzeitig wird der Akku des Verstärkers geladen.

Hinweis: Das automatische Laden kann über das Menü „Utilities“ deaktiviert werden.

Anschluss an eine USB-Quelle

Schritt 3: Schalten Sie den Verstärker ein.

Der Treiber wird automatisch installiert, wenn zum ersten Mal ein Gerät an den Verstärker angeschlossen wird. Der SHA900 muss als Standardaudiogerät übernommen werden.

Hinweis: Die Lautstärkeregler sind auf Windows, Mac und iOS deaktiviert. Für ein optimales Ergebnis darf die Lautstärke nur mit dem Lautstärkeregler des Verstärkers eingestellt werden. Stellen Sie sicher, dass die Lautstärke in iTunes oder dem Windows Media Player auf dem Maximum steht.

Firmware

Bei Firmware handelt es sich um die in jede Komponente eingebettete Software, die die Funktionalität steuert. Zwecks Integration zusätzlicher Funktionen und Verbesserungen werden regelmäßig neue Firmware-Versionen entwickelt. Um diese Designverbesserungen zu nutzen, können neue Firmware-Versionen heruntergeladen und mit dem Tool „Shure Update Utility“ installiert werden. Die Software steht zum Download unter http://www.shure.com/americas/products/software/utilities/shure-up-date-utility zur Verfügung.

Technische Daten Zulassungen

Bittiefe

16 Bit / 24 Bit

Abtastrate

44,1 / 48 / 88,2 / 96 kHz

Frequenzgang

10 Hz bis 50 kHz

Signalrauschabstand

bis zu 107 dB(A)

Einstellbarer

Verstärkungsbereich

-60 dB bis +17 dB

Gesamtklirrfaktor + Rauschen

0,05% (1 kHz)

Senderleistung

Maximal, 1 % Gesamtklirrfaktor

16 Ω 135 mW + 135 mW

42 Ω 95 mW + 95 mW

Ausgangsimpedanz

0,35 Ω

Kopfhörer-Impedanzbereich

6 Ω bis 600 Ω

Limiter

Wählbar Analog-RMS-Limiter

Equalizer

4-Band-parametrisch

USB-Eingang

USB Micro-B-Buchse

Line-In-Eingang

3,5 mm

Kopfhörerausgang

3.5 mm

Ladeanforderungen

USB-gespeist: 5 V, 0,5 A

bis 1 Å

Gehäuse

Verchromtes Aluminium

Nettogewicht

182,0 g (6,42 g)

Gesamtabmessungen

111 x 59 x 21 mm H x B x T

Technische Daten des

Akkus

Batterietyp

Aufladbare Lithium-Ion-Batterie

Nennspannung

3,6 V DC

Batterielebensdauer

Analog in (BYPASS EQ)	bis zu 20 Stunden
USB-Eingang (Analog EQ-modus)	bis zu 10 Stunden

Batterieladetemperaturbereich

0 bis 45 Grad C (32 bis 113

Grad F)

Betriebstemperaturbereich

-18 bis 57 Grad C (0 bis 135

Grad F)

Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B):NMB-3(B)

Hinweis: Die Prüfung beruht auf der Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten Kabeltypen kann die elektromagnetische Verträglichkeit beeinträchtigt werden.

Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt.

Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance

Bevollmächtigter Vertreter in Europa:

Shure Europe GmbH

Zentrale für Europa, Nahost und Afrika

Abteilung: EMEA-Approval

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Deutschland

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Android-Kompatibilität

Der tragbare Audio-Verstärker kann mit Android-Geräten betrieben werden, die USB-Audio-Class 2.0 und Micro-B OTG (On-The-Go) unterstützen. Nicht alle Android-Geräte sind kompatibel. Android ist eine Marke von Google Inc.

„Made for iPod“, „Made for iPhone“ und „Made for iPad“ bedeutet, dass ein elektronisches Zubehör speziell für die Verwendung mit dem iPod, iPhone oder iPad entwickelt wurde und vom Entwickler hinsichtlich der Erfüllung der Apple-Leistungsstandards zertifiziert wurde.

Apple ist in keiner Weise für den Betrieb dieses Geräts oder seine Übereinstimmung mit Sicherheits- und Rechtsstandards verantwortlich. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod, iPhone oder iPad die drahtlose Leistung beeinträchtigen kann.

iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch und Retina sind Marken von Apple Inc., die in den USA und anderen Ländern eingetragen sind. iPad Air und iPad mini sind Marken von Apple Inc. Die Marke „iPhone“ wird mit einer Lizenz von Aiphone K.K. verwendet.

Mac ^® und Lightning ^® sind eingetragene Marken von Apple Inc.
