MANUAL DE UTILIZADOR Cubus 251 Reflecta

Quando utilizando seu projetor suspenso, precauções básicas devem ser seguidas, incluindo as seguintes:

1. Leia as instruções atentamente antes de operar o projetor suspenso.
2. Certifique-se que a tensão de operação do projetor suspenso corresponda à tensão elétrica local.
3. Atente e assegure-se que o sistema de ventilação esteja desobstruído. Desligue o aparelho imediatamente caso perceba que o ventilador não funcione propriamente.
4. Afim de evitar potencial choque elétrico e assegurar-se da estabilidade das partes óticas, não abra ou desmonte este aparelho, a menos que haja intervenção de um eletricista qualificado e técnico.
5. Lavente o espelho de projeção antes de ligar o projetor suspenso.
6. Desconecte o cabo de alimentação da tomada quando examinando ou reparando o interior do aparelho.
7. Somente pessoal de serviço qualificado deve efetuar a manutenção e trabalhos de reparo.
8. Afim de evitar potencial choque elétrico, não exponha este projetor suspenso à chuva, humidade, ou outros líquidos.
9. Permita que o projetor suspenso esfrie completamente antes de movê-lo. Guarde o cabo de alimentação propriamente em local adequado.
10. Não deixe que o cabo de alimentação fique sobre bordas pontiagudas de mesas, ou balcões, ou sobre superfícies quentes.
11. Antes de ligar o aparelho, certifique-se que a tensão elétrica é a mesma indicada no projetor.

Uma chave de seguraça está localizada na borda do gabinete. Quando o projetor suspenso estiver abarto, este irá desligar automaticamente. Em caso de manutenção certifique-se que esta chave esteja desligada afim de evitar choque elétrico.

Conteúdo

2

Nomes das Partes .... 3

Especificações e Dados 4

Técnicos

Procedimentos de Operação 5

Manutenção e Reparo 6

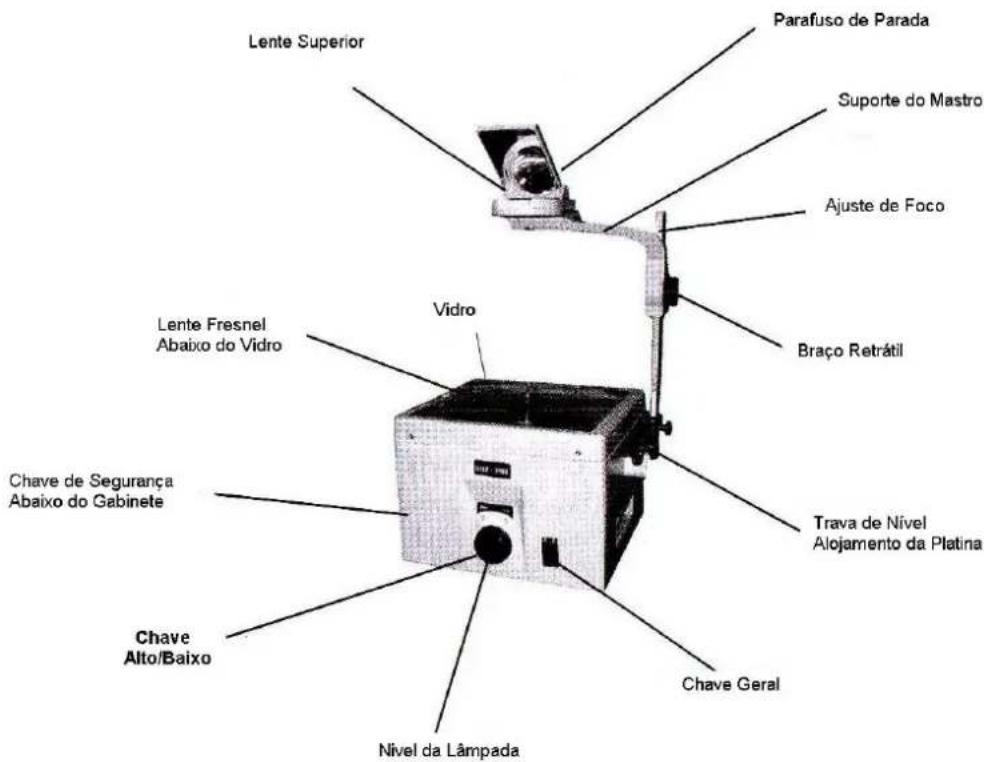

Nome das Partes

Especificação e Dados Técnicos

4

3900S2G 3900T2G	3900S4G 3900T4G
Lâmpada 24V/250W Duas Lâmpadas 36V/400W Duas Lâmpadas
Tensão 220/240V – 50Hz or 110/127V – 60Hz
Trocar Duas Lâmpadas	Tem seguro e confiável aparato de duas lâmpadas. Tenha certeza que está trabalhando continuamente
Chave de Segurança	A alimentação pode desligar que a tampa superior está aberta.Certifique-se de efetuar manutenção segura.
Área de Trabalho 285mmx285mm
Ângulo de Projeção Rotação 360 e ângulo de elevação acima de 60
Comprimento de Foco	1 lente f=285mm	3 Lentes f=320mm	1 Lente f=285mm	3 lentes f=320mm
Luz de Saída 2000lumens		2500 lumens 3000	lumens 3500 lumens
Dimensão de Caixa	54x45x345.5cm
Peso Bruto	12.5Kg	13Kg	13.5Kg	14Kg

Procedimento de Operação

4

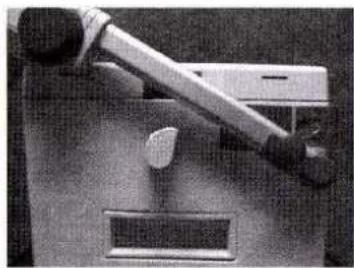

1. Ajuste o mastro para a posição horizontal como fig. (1) e fig. (2), isto irá se autofechar firmemente. Depois de abrir a tampa do espelho, conectando à rede elétrica e ligando o aparelho, por favor meça a tensão da rede local selecionando a chave K2, nós sugerimos selecionar 220V quando a tensão é corrente alternada 200-230V. Quando a tensão for maior que 240V, deverá ser selecionada a tensão240V afim de assegurar o período de trabalho da lâmpada. (Nota: a chave K2 instala segurança dentro da máquina.)

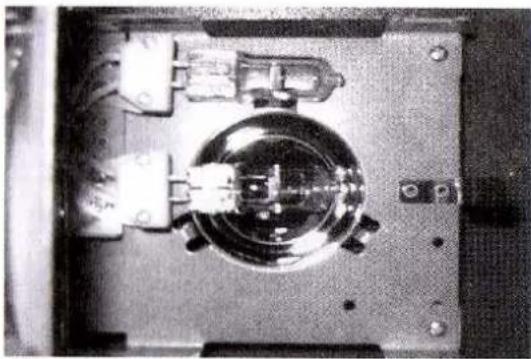

1. De acordo com a fig. (5), abrindo o suporte da lente condensadora a trocando a lâmpada. Por favor deixe que a lâmpada resfrie completamente antes de trocá-la afim de evitar queimaduras nos dedos. Cubra a nova lâmpada quando inserir no suporte da lâmpada afim de evitar contatos com os dedos ou sujeira, o que poderá encurtar o tempo de vida útil da lâmpada.

1. Quando as lentes refletivas cobertar por sujeira, não limpe com qualquer papel ou pano de algodão. O método correto é: assopre o pó da superfície primeiramente, então pincele a superfície cuidadosamente com algodão absorvente. Tome cuidado com a manutenção, não esqueça de cobrir a lente refletiva e quando desligar a máquina.
2. Pincele a superfície com algodão absorvente quando o espelho estiver coberto por poeira. Então utilize uma mistura líquida de álcool e éter para mantê-lo linpo.
3. Não desligue a máquina imediatamente depois de utilizá-la, por favor espere até que se resfrie por completo. O processo correto é: ajuste o botão para a posição do meio for 3-5 minutos, então as lâmpadas irão parar de trabalhar e o sistema de refrigeração irá iniciar.
