MANUAL DE USUARIO Cubus 251 Reflecta

Al usar su proyector superior, siempre se deben seguir las medidas de seguridad básicas, incluyendo los siguientes:

1. Lea las instrucciones siguientes cuidadosamente antes de funcionar el proyector.
2. Asegúrese de que el voltaje de funcionamiento del proyector corresponda a su voltaje local.
3. El cuidado se debe tomar para asegurar la circulación de aire del sistema de enfriamiento. Apague inmediatamente la máquina si el refrigerador no está funcionando correctamente.
4. Para evitar descarga eléctrica potencial y asegurar la estabilidad de las piezas ópticas, no desmonte este aparato a menos que usted sea electricista y técnico calificado.
5. Incline encima el espejo de la proyección antes de encender el proyector.
6. Desconecte el enchufe de energía para la fuente de energía al examinar o reparar el interior del proyector.
7. Solamente el personal de servicio calificado puede realizar el trabajo de mantenimiento y reparación.
8. Para evitar el choque eléctrico potencial, no exponga este proyector a la lluvia, humedad, o a otros líquidos.
9. Deje que el proyector se enfrié totalmente antes de ponerlo. Almacene el cable eléctrico correctamente en el área proporcionado.
10. No deje que el cable cueígue sobre el borde de la mesa o contador o toque superficies calientes.
11. Antes prender la energía, asegúrese de que usted esté eligiendo el voltaje correcto para la máquina.

Un dispositivo de seguridad está situado en el borde del gabinete. Cuando la platina del proyector se abre, la fuente de alimentación se cortará. Por favor asegúrese que la platina esté abierta durante la reparación para evitar el choque eléctrico.

Proyector superior serie reflecta cubus251,253 und401,403 Manual de usuario

CONTENIDO

Nombre de piezas 3

Especificación y datos técnicos 4

Procedimiento de operación 5

Mantenimiento y Reparación 6

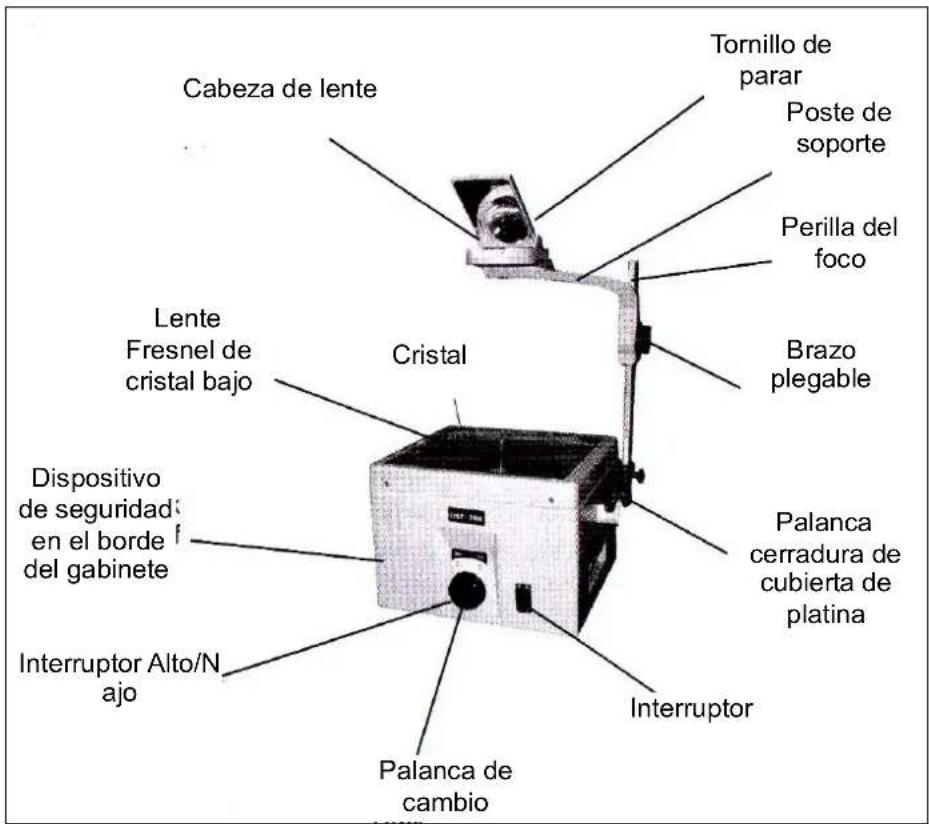

NOMBRE DE PIEZAS

ESPECIFICACIÓN Y DATOS TÉCNICOS

Cubus	251	253	401	403
L á m	24V/250W Dual lámpara		36V/400W Dual lámpara
Voltaje	220V/240V-50Hz o 110V/127V-60Hz
Cambiador de Dos-lámparas	Tiene dispositivo cambiador seguro y confiable de dos-lámparas.Asegúrese de que esté trabajando continuamente
Interruptor de seguridad	La fuente de alimentación puede ser apagada cuando se abre la cubierta superior. Asegure la seguridad de la persona de mantenimiento.
Etapa de trabajo	285mmx285m m
Ángulo de proyección	360 rotación y ángulo de la inclinación hasta 60
Longitud focal	1.Lente elemento f=285mm	3 Lente elemento f=320mm	1.Lente elemento f=285mm	3.Lente elemento f=320mm
Salida de luz	2000 lúmenes	2500 lúmenes	3000 lúmenes	3500 lúmenes
Dimensiones de paquete	54x45x34.5cm	54x45x34.5cm	54x45x34.5cm	54x45x34.5cm
Peso bruto	12.5kg	13kg	13.5kg	14kg

PROCEDIMIENTO DE OPERACIÓN

1. Ajuste el poste a la posición horizontal como fig (1) y fig (2), se cerrará firmemente. Después de abrir la cubierta del especulo, conectando la fuente de alimentación y encendiendo el interruptor, la máquina comenzará a trabajar inmediatamente. Nota: antes de abrir la fuente de alimentación. Por favor mida el voltaje local para seleccionar el interruptor K2, nosotros sugerimos seleccionar 220v cuando el voltaje está en la corriente alternada 200V-230V. Cuando el voltaje > 230V, debe elegir 240V para realizar el tiempo de funcionamiento de la lámpara. (Nota: El interruptor K2 instala la base de seguro dentro de la máquina.)

1. Véase a fig (3) para transferir la lámpara. Véase a fig (4) para abrir la cubierta superior.

MANTENIMIENTO Y REPARACIÓN

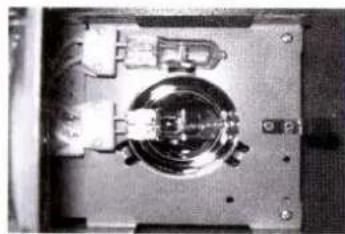

1. Según a fig (5), abra el soporte del condensador de lente y substituya la lámpara. Por favor deje que la lámpara se enfrié totalmente antes de sustituir la toma panorámica para no quemar los dedos. Cubra la nueva lámpara cuando conecta en el conector de lámpara para evitar la marca de los dedos y manchar cuyo acortará el tiempo de funcionamiento de la lámpara.

1. . Cuando la lente reflexiva es deteriorada por polvo, no la limpia con cualquier papel o paño de algodón. El método correcto es: sople el polvo superficial primero, y en seguida cepille la superficie suavemente con algodón absorbente. Preste atención al mantenimiento, no se olvide de cubrir la lente y la cubierta reflexivas siempre de apagar la máquina.
2. Cepille la superficie con algodón absorbente cuando el espejo objetivo se cubre con polvo, entonces use la mezcla de líquido del alcohol y éter para limpiarlo hasta que sea limpio.
3. No apague la máquina inmediatamente después de usar, por favor espere hasta que se enfrié abajo totalmente. El proceso correcto es: ajuste la perilla del movimiento a la posición media para que haya 3-5 minutos, entonces las lámparas pararán de trabajar y el sistema de enfriamiento comienza a funcionar.

reflecta

Reflecta GmbH

Junghansring 70 72108 Rottenburg-Ergenzingen http://www.reflecta.de
