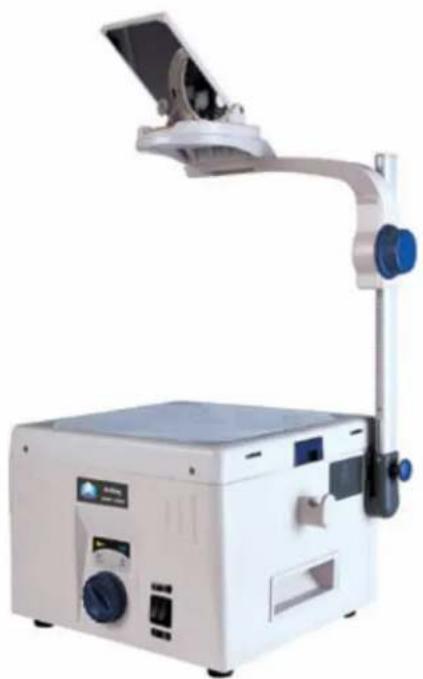

MANUALE UTENTE Cubus 251 Reflecta
Cubi di riflessione 251, 253 e 401, 403.
Manuale utente
Quando si sta usando un proiettore Overhead, e' necessario seguire le precauzioni basilari di sicurezza, incluse le seguenti:
- Leggere attentamente le seguenti istruzioni prima di operare con il proiettore overhead.
- Assicurarsi che il voltaggio operativo del proiettore corrisponda al voltaggio locale della vostra abitazione.
- Assicurare una corretta ventilazione nell'area dove il Proiettore viene montato per garantire una buona efficienza del sistema di raffreddamento. Posizionare il proiettore su una superficie robusta e piatta. Spegnere immediatamente l'apparecchio se il sistema di raffreddamento non funiona in modo corretto.
- Per ridurre il rischio di scossa elettrica, non disassemblare l'apparecchio ma portarlo da un tecnico qualificato quando il servizio di riparazione e' necessario. Un montaggio non corretto puo' causare scossa elettrica durante l'uso dell'unita'.
- Inclinare verso l'alto il proiettore prima di accendere l'unita'.
- Scollegare sempre l`unita` dalla presa elettrica prima di aprire il coperchio per la pulizia, servizio e sostituzion della lampada oppure quando l`unita` non e` in uso. Non tirare mai il cavo per scollegare la spina. Afferrare la spina e disconnettere.
- Lasciare raffreddare completamente l'unita' prima di sostituire la lampada. Attenzione! Prestare attenzione e non toccare le parti calde dell'unita'!
- Per evitare scosse elettriche, non esporre il proiettore overhead alla pioggia, umidita` oppure ad altri liquidi.
- Lasciare il proiettore overhead raffreddarsi completamente prima di ritirarlo.
- Non lasciare il cavo elettrico pendere dal bordo del tavolo oppure dal supporto ed entrare in contatto con parti calde dell'unita'.
- E' necessario una rigida supervisione quando l'unita' viene usata nelle vicinanze di bambini. Non lasciare l'unita' incustodita quando in uso.
Un meccanismo di sicurezza e` stato posizionato sul bordo della struttura dell`unita`. Quando la platina del proiettore viene aperta, la fornitura elettrica verra` eliminata. Prego assicurarsi che l`apparecchio sia stato scollegato durante la riparazione al fine di evitare scosse elettriche.
Tavola dei contenuti 2
Nome delle parti 3
Specifiche e dati tecnici 4
Procedura operativa 5
Manutenzione&Riparazione 6

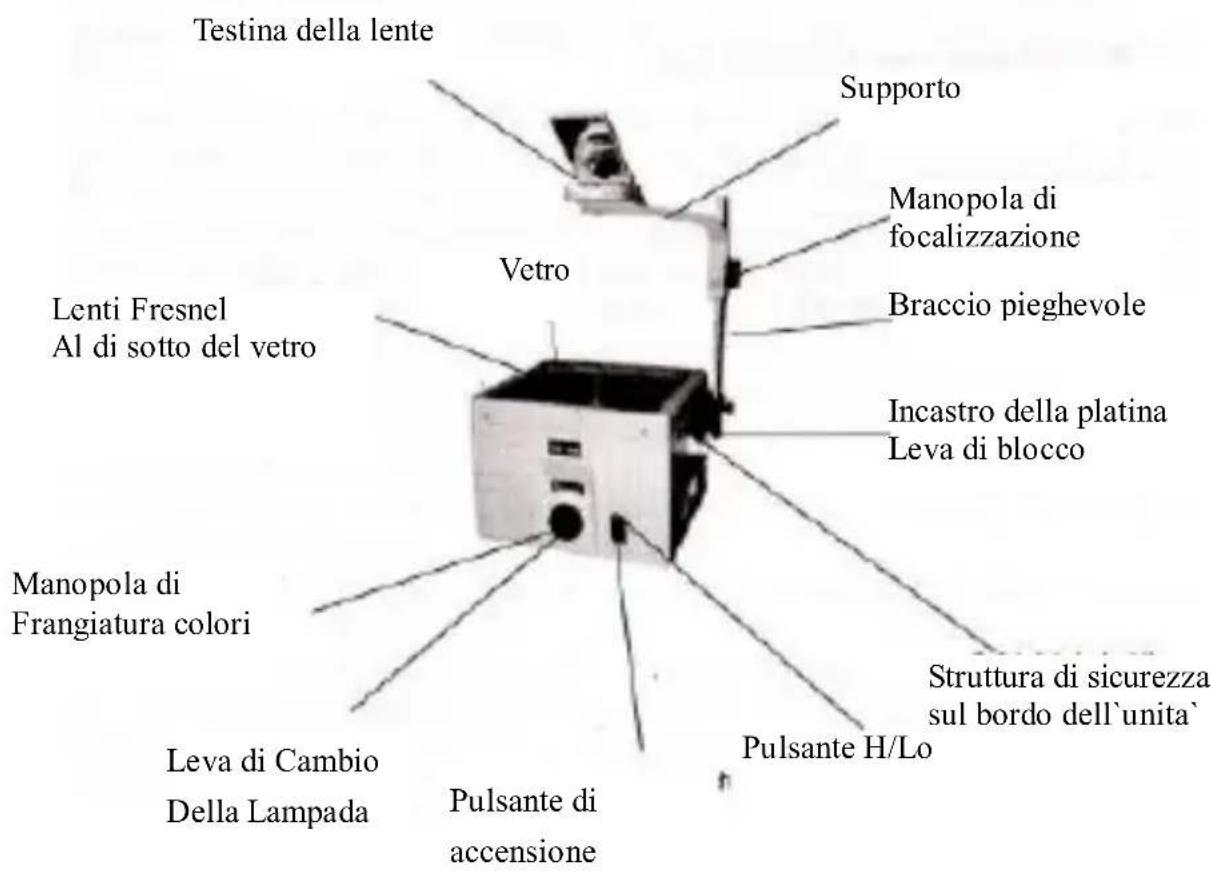

Manuale d'uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403. NOME DELLE PARTI
| Cubi | 251 | 253 | 401 | 403 |
| Lampada | 24V/250-300W Lampada doppia | 36V/400W Lampada doppia | ||
| Voltaggio | 220V/240V~/50Hz | |||
| Commutatore | Viene equipaggiata con un apparecchio di sicurezza ed affidabile. Per garantire una continuita` | |||
| Doppia-lampda | operativa, assicurarsi che le due lampade funzionali siano state inserite. | |||
| Livello di lavoro | 285mmx285mm | |||
| Angolo di proiezione | 360 gradi angolo di rotazione ed inclinazione oltre 60 gradi | |||
| Lunghezza focale | 1-Lente f=285mm | 3-lenti f=320mm | 1-Lente f=285mm | 3-Lenti f=320mm |
| Luce in uscita | 2000 lumi | 2000 lumi | 3000 lumi | 3000 lumi |
| Dimensioni Della confezione | 54x45x34,5cm | 54x45x34,5cm | 54x45x34,5cm | 54x45x34,5cm |
| Peso lordo | 12,5kg | 13kg | 13,5kg | 14kg |
PROCEDURA OPERATIVA

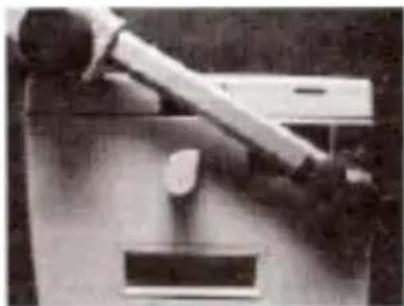

- Regolare il supporto in posizione verticale come mostrato in Fig.1 e Fig.2, il supporto si chiudera` automaticamente. Nota:prima di accenderel`unita`, prego misurare il voltaggio locale per selezionare il voltaggio d`entrata, suggerimao di selezionare 220V quando il voltaggio sulla corrente alternata e` di 200V/230V. Quando il voltaggio e'>a 230V, selezionare 240V al fine di aumentare il tempo di lavoro della lampada.
Connettere la spina per l'alimentazione elettrica e premere il pulsante "ON/OFF", l'unita` immediatamente inizia a funzionare.
- Fare riferimento alla Figura 3 per il trasferimento della lampada. ->anello di regolazione per la frangiatura dei colori.
Fare riferimento alla Fig.4 per aprire il coperchio superiore.
Manuale d'uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.
MANUTENZIONE E RIPARAZIONE
- Cambiare la lampadina:Attenzione! Parti calde! Non cambiare la lampadina fino a quando il proiettore non si sia raffreddato!
Estrarre la spian principale prima di aprire il proiettore.

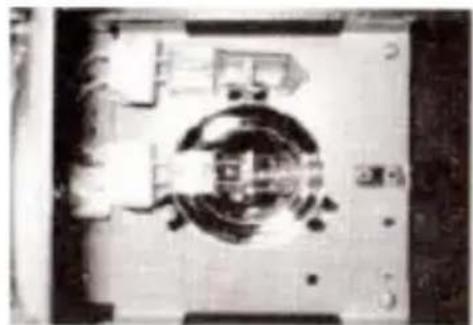

Premere la leva della platina per estrarre la lampadina, inserirne una nuova nell'apposito supporto a destra dello stop (Fig.5). Chiudere il coperchio.
- Quando la lampada e la ventola simultaneamente entrano in funzione, cambiare il fuso (posizionato al di sotto della presa del connettore)
250W-tipo di fuso T 3.DA
400W-tipo di fuso T 5 DA
Il proiettore deve essere aperto solamente da un tecnico specialista, da momento che alcune parti ad alta tensione sono facimente accessibili.
- Pulitura della componenti ottiche:
Premere il pulsante per rilasciare il coperchio. Attenzione:usare solamente un panno soffice. Usare lo stesso metodo per pulire le lenti.
Nota: prestare attenzione durante la sostituzione delle lenti Fresnel nel posizionare l'etichetta UP al di sotto delle lenti.
- Lasciare raffreddare completamente l'unita' prima di ritirarla oppure di sostituire la lampadina.
reflecta
Reflecta GmbH
Junghansring 70
La nostra politica di continuo miglioramento potrebbe risultare in modificazioni di aspetto o specifiche.
