Tipo di prodotto	Retroproiettore (proiettore per lucidi)
Marca	Reflecta
Modello	Cubus 253
Dimensioni (imballo)	54 x 45 x 34,5 cm
Peso lordo	12,5 a 14 kg a seconda della versione
Alimentazione elettrica	220-240V / 110-127V, 50/60 Hz (selezionabile)
Tipo di lampada	Lampada doppia: 24V/250W o 36V/400W a seconda della versione
Flusso luminoso	2000 a 3500 lumen a seconda della versione
Piano di lavoro	285 x 285 mm
Angolo di proiezione	Rotazione 360°, inclinazione fino a 60°
Lunghezza focale lente	285 mm o 320 mm a seconda della versione (1 o 2 elementi)
Interruttore di potenza	Accensione/Spegnimento con posizione di stand-by per raffreddamento
Interruttore hi/lo	Selezione intensità luminosa (alta/bassa)
Sicurezza	Interruttore di sicurezza che interrompe l'alimentazione all'apertura del coperchio
Raffreddamento	Ventilatore integrato; richiede flusso d'aria libero
Manutenzione delle lenti	Spolveratura ad aria secca quindi pulizia con alcool/etere per lo specchio obiettivo
Sostituzione lampada	Lasciare raffreddare, aprire il coperchio, sostituire senza toccare la lampada con le dita
Pezzi di ricambio	Lampade, lenti (fresnel, obiettivo), specchio
Riparabilità	Riservato a un tecnico qualificato; non smontare da soli

Domande frequenti - Cubus 253 Reflecta

Come sostituire la lampada del proiettore Cubus 253?

Spegnere l'apparecchio e lasciarlo raffreddare completamente. Aprire il coperchio superiore (figura 4). Aprire la staffa della lente del condensatore (figura 5) e rimuovere la vecchia lampada. Inserire la nuova lampada senza toccare il vetro con le dita (utilizzare un panno pulito). Quindi richiudere il coperchio.

Quale tensione di alimentazione utilizzare?

Selezionare 220V se la tensione locale è compresa tra 200 e 230V. Se la tensione supera 230V, scegliere 240V per prolungare la durata della lampada. L'interruttore K2 si trova all'interno della base di sicurezza.

Come pulire le lenti del proiettore?

Per la lente riflettente, soffiare prima la polvere, poi spazzolare delicatamente con cotone idrofilo. Per lo specchio obiettivo, utilizzare cotone idrofilo imbevuto di una miscela di alcol ed etere. Non utilizzare mai carta o tessuto abrasivo.

Cosa fare se il ventilatore di raffreddamento non funziona?

Se il ventilatore non gira o il flusso d'aria è ostruito, spegnere immediatamente l'apparecchio per evitare il surriscaldamento. Controllare che le griglie di aerazione non siano bloccate. Se il problema persiste, contattare un tecnico qualificato.

Come utilizzare l'interruttore hi/lo?

L'interruttore hi/lo permette di scegliere tra intensità luminosa alta (hi) o bassa (lo). Utilizzare la posizione bassa per risparmiare la lampada o in caso di scarsa luminosità ambientale.

Posso sostituire la lampada da solo?

Sì, la sostituzione della lampada è accessibile all'utente. Seguire le istruzioni del manuale: lasciare raffreddare, aprire il coperchio, sostituire la lampada senza toccare il vetro. Per qualsiasi altra riparazione, rivolgersi a un tecnico qualificato.

Il proiettore non si accende, cosa controllare?

Assicurarsi che il cavo di alimentazione sia ben collegato e che la tensione selezionata corrisponda alla rete. Verificare che il coperchio superiore sia ben chiuso (interruttore di sicurezza). Se la lampada è bruciata, sostituirla.

Qual è la dimensione del piano di lavoro?

Il piano di lavoro misura 285 x 285 mm, adatto per lucidi in formato standard.

Come regolare l'angolo di proiezione?

Lo specchio può essere inclinato fino a 60° e il proiettore può ruotare di 360°. Utilizzare la vite di arresto per bloccare la posizione desiderata.

Devo spegnere immediatamente dopo l'uso?

No, per evitare il surriscaldamento, posizionare l'interruttore in posizione media per 3-5 minuti in modo che il ventilatore raffreddi l'apparecchio. Quindi spegnere completamente.

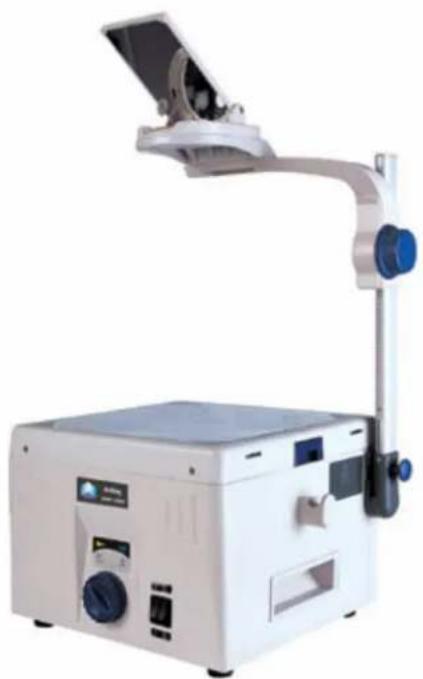

MANUALE UTENTE Cubus 253 Reflecta

Cubi di riflessione 251, 253 e 401, 403.

Manuale utente

Quando si sta usando un proiettore Overhead, e' necessario seguire le precauzioni basilari di sicurezza, incluse le seguenti:

1. Leggere attentamente le seguenti istruzioni prima di operare con il proiettore overhead.
2. Assicurarsi che il voltaggio operativo del proiettore corrisponda al voltaggio locale della vostra abitazione.
3. Assicurare una corretta ventilazione nell'area dove il Proiettore viene montato per garantire una buona efficienza del sistema di raffreddamento. Posizionare il proiettore su una superficie robusta e piatta. Spegnere immediatamente l'apparecchio se il sistema di raffreddamento non funiona in modo corretto.
4. Per ridurre il rischio di scossa elettrica, non disassemblare l'apparecchio ma portarlo da un tecnico qualificato quando il servizio di riparazione e' necessario. Un montaggio non corretto puo' causare scossa elettrica durante l'uso dell'unita'.
5. Inclinare verso l'alto il proiettore prima di accendere l'unita'.
6. Scollegare sempre l`unita` dalla presa elettrica prima di aprire il coperchio per la pulizia, servizio e sostituzion della lampada oppure quando l`unita` non e` in uso. Non tirare mai il cavo per scollegare la spina. Afferrare la spina e disconnettere.
7. Lasciare raffreddare completamente l'unita' prima di sostituire la lampada. Attenzione! Prestare attenzione e non toccare le parti calde dell'unita'!
8. Per evitare scosse elettriche, non esporre il proiettore overhead alla pioggia, umidita` oppure ad altri liquidi.
9. Lasciare il proiettore overhead raffreddarsi completamente prima di ritirarlo.
10. Non lasciare il cavo elettrico pendere dal bordo del tavolo oppure dal supporto ed entrare in contatto con parti calde dell'unita'.
11. E' necessario una rigida supervisione quando l'unita' viene usata nelle vicinanze di bambini. Non lasciare l'unita' incustodita quando in uso.

Un meccanismo di sicurezza e` stato posizionato sul bordo della struttura dell`unita`. Quando la platina del proiettore viene aperta, la fornitura elettrica verra` eliminata. Prego assicurarsi che l`apparecchio sia stato scollegato durante la riparazione al fine di evitare scosse elettriche.

Tavola dei contenuti 2

Nome delle parti 3

Specifiche e dati tecnici 4

Procedura operativa 5

Manutenzione&Riparazione 6

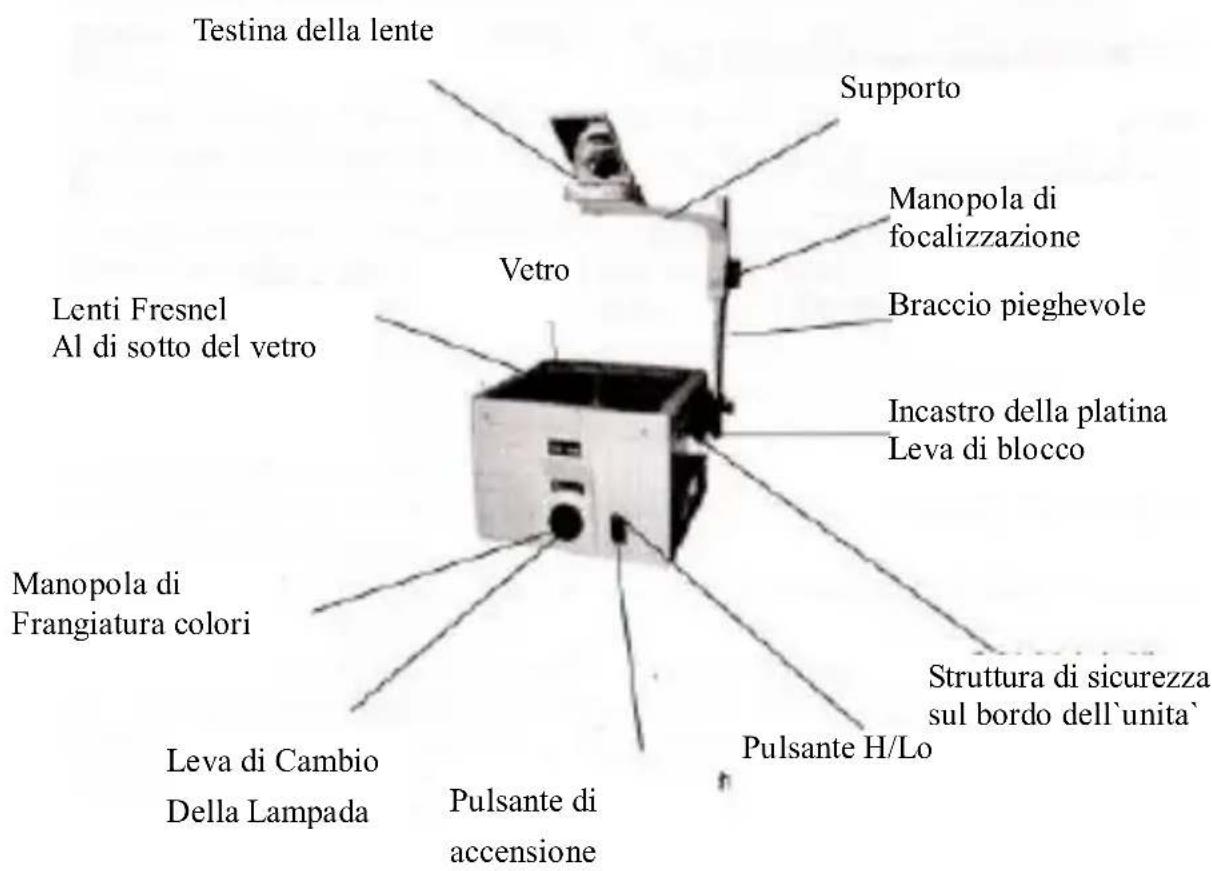

Manuale d'uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403. NOME DELLE PARTI

Cubi	251	253	401	403
Lampada	24V/250-300W Lampada doppia		36V/400W Lampada doppia
Voltaggio	220V/240V~/50Hz
Commutatore	Viene equipaggiata con un apparecchio di sicurezza ed affidabile. Per garantire una continuita`
Doppia-lampda	operativa, assicurarsi che le due lampade funzionali siano state inserite.
Livello di lavoro	285mmx285mm
Angolo di proiezione	360 gradi angolo di rotazione ed inclinazione oltre 60 gradi
Lunghezza focale	1-Lente f=285mm	3-lenti f=320mm	1-Lente f=285mm	3-Lenti f=320mm
Luce in uscita	2000 lumi	2000 lumi	3000 lumi	3000 lumi
Dimensioni Della confezione	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm
Peso lordo	12,5kg	13kg	13,5kg	14kg

PROCEDURA OPERATIVA

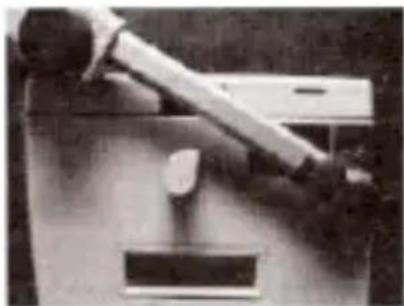

1. Regolare il supporto in posizione verticale come mostrato in Fig.1 e Fig.2, il supporto si chiudera` automaticamente. Nota:prima di accenderel`unita`, prego misurare il voltaggio locale per selezionare il voltaggio d`entrata, suggerimao di selezionare 220V quando il voltaggio sulla corrente alternata e` di 200V/230V. Quando il voltaggio e'>a 230V, selezionare 240V al fine di aumentare il tempo di lavoro della lampada.

Connettere la spina per l'alimentazione elettrica e premere il pulsante "ON/OFF", l'unita` immediatamente inizia a funzionare.

1. Fare riferimento alla Figura 3 per il trasferimento della lampada. ->anello di regolazione per la frangiatura dei colori.

Fare riferimento alla Fig.4 per aprire il coperchio superiore.

Manuale d'uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.

MANUTENZIONE E RIPARAZIONE

1. Cambiare la lampadina:Attenzione! Parti calde! Non cambiare la lampadina fino a quando il proiettore non si sia raffreddato!

Estrarre la spian principale prima di aprire il proiettore.

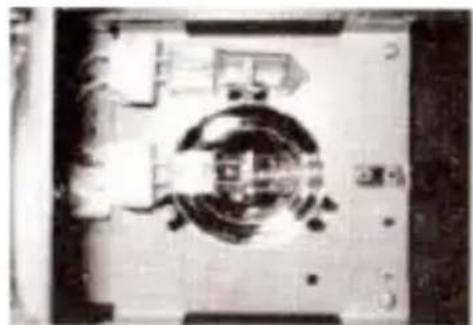

Premere la leva della platina per estrarre la lampadina, inserirne una nuova nell'apposito supporto a destra dello stop (Fig.5). Chiudere il coperchio.

1. Quando la lampada e la ventola simultaneamente entrano in funzione, cambiare il fuso (posizionato al di sotto della presa del connettore)

250W-tipo di fuso T 3.DA

400W-tipo di fuso T 5 DA

Il proiettore deve essere aperto solamente da un tecnico specialista, da momento che alcune parti ad alta tensione sono facimente accessibili.

1. Pulitura della componenti ottiche:

Premere il pulsante per rilasciare il coperchio. Attenzione:usare solamente un panno soffice. Usare lo stesso metodo per pulire le lenti.

Nota: prestare attenzione durante la sostituzione delle lenti Fresnel nel posizionare l'etichetta UP al di sotto delle lenti.

1. Lasciare raffreddare completamente l'unita' prima di ritirarla oppure di sostituire la lampadina.

reflecta

Reflecta GmbH

Junghansring 70

La nostra politica di continuo miglioramento potrebbe risultare in modificazioni di aspetto o specifiche.
