Cubus 253 - Projecteur Reflecta - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rétroprojecteur (projecteur à transparents)
Marque	Reflecta
Modèle	Cubus 253
Dimensions (emballage)	54 x 45 x 34,5 cm
Poids brut	12,5 à 14 kg selon version
Alimentation électrique	220-240V / 110-127V, 50/60 Hz (sélectionnable)
Type de lampe	Lampe double : 24V/250W ou 36V/400W selon version
Flux lumineux	2000 à 3500 lumens selon version
Plateau de travail	285 x 285 mm
Angle de projection	Rotation 360°, inclinaison jusqu'à 60°
Longueur focale lentille	285 mm ou 320 mm selon version (1 ou 2 éléments)
Commutateur de puissance	Marche/Arrêt avec position veille pour refroidissement
Commutateur hi/lo	Sélection intensité lumineuse (haute/basse)
Sécurité	Commutateur de sécurité coupant l'alimentation à l'ouverture du couvercle
Refroidissement	Ventilateur intégré ; nécessite flux d'air libre
Entretien des lentilles	Dépoussiérage à l'air sec puis nettoyage à l'alcool/éther pour le miroir objectif
Remplacement lampe	Laisser refroidir, ouvrir le capot, remplacer sans toucher la lampe avec les doigts
Pièces détachées	Lampes, lentilles (fresnel, objectif), miroir
Réparabilité	Réservé à un technicien qualifié ; ne pas démonter soi-même

FOIRE AUX QUESTIONS - Cubus 253 Reflecta

Comment remplacer la lampe du projecteur Cubus 253 ?

Éteignez l'appareil et laissez-le refroidir complètement. Ouvrez le capot supérieur (figure 4). Ouvrez la parenthèse de lentille de condensateur (figure 5) et retirez l'ancienne lampe. Insérez la nouvelle lampe sans toucher le verre avec les doigts (utilisez un chiffon propre). Refermez ensuite le capot.

Quelle tension d'alimentation utiliser ?

Sélectionnez 220V si la tension locale est comprise entre 200 et 230V. Si la tension dépasse 230V, choisissez 240V pour prolonger la durée de vie de la lampe. Le commutateur K2 se trouve à l'intérieur de la base de sécurité.

Comment nettoyer les lentilles du projecteur ?

Pour la lentille réfléchissante, soufflez d'abord la poussière, puis brossez doucement avec du coton hydrophile. Pour le miroir objectif, utilisez du coton hydrophile imbibé d'un mélange d'alcool et d'éther. N'utilisez jamais de papier ou tissu abrasif.

Que faire si le ventilateur de refroidissement ne fonctionne pas ?

Si le ventilateur ne tourne pas ou si le flux d'air est obstrué, éteignez immédiatement l'appareil pour éviter une surchauffe. Vérifiez que les grilles d'aération ne sont pas bloquées. Si le problème persiste, contactez un technicien qualifié.

Comment utiliser le commutateur hi/lo ?

Le commutateur hi/lo permet de choisir entre intensité lumineuse haute (hi) ou basse (lo). Utilisez la position basse pour économiser la lampe ou en cas de faible luminosité ambiante.

Puis-je remplacer la lampe moi-même ?

Oui, le remplacement de la lampe est accessible à l'utilisateur. Suivez les instructions de la notice : laissez refroidir, ouvrez le capot, remplacez la lampe sans toucher le verre. Pour toute autre réparation, faites appel à un technicien qualifié.

Le projecteur ne s'allume pas, que vérifier ?

Assurez-vous que le câble d'alimentation est bien branché et que la tension sélectionnée correspond à votre réseau. Vérifiez que le capot supérieur est bien fermé (commutateur de sécurité). Si la lampe est grillée, remplacez-la.

Quelle est la taille du plateau de travail ?

Le plateau de travail mesure 285 x 285 mm, adapté aux transparents de format standard.

Comment ajuster l'angle de projection ?

Le miroir peut être incliné jusqu'à 60° et le projecteur peut pivoter sur 360°. Utilisez la vis d'arrêt pour bloquer la position souhaitée.

Dois-je éteindre immédiatement après utilisation ?

Non, pour éviter une surchauffe, placez le commutateur en position moyenne pendant 3 à 5 minutes pour que le ventilateur refroidisse l'appareil. Ensuite, éteignez complètement.

MODE D'EMPLOI Cubus 253 Reflecta

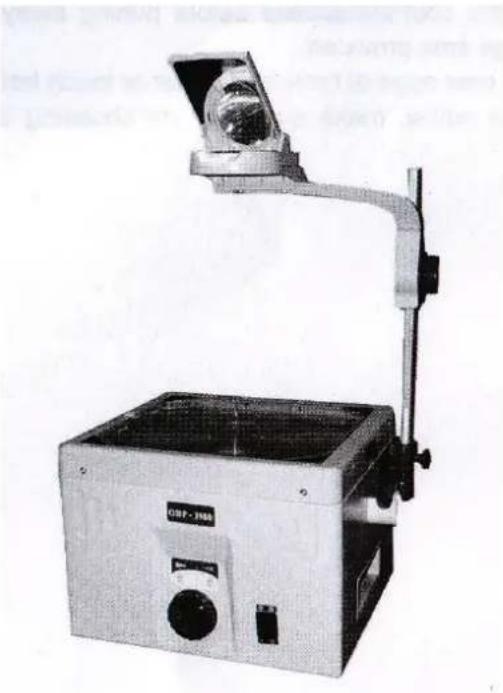

le manuel d'utilisation

les sauvegardes importantes

Lors de l'utilisation de votre rétro-projecteur, des précautions de sécurité de base devraient toujours être suivies, y compris les suivantes :

1. Lire les instructions suivantes soigneusement avant le fonctionnement du rétro-projecteur.
2. Assurer que la tension d'exploitation de porjector aérien correspondsd à votre tension locale
3. Le soin doit être pris pour assurer le flux d'air lisse du circuit de refroidissement. Éteignez immédiatement la machine si le refroidisseur ne fonctionne pas correctement.
4. Pour éviter la décharge électrique potentielle et assurer la stabilité des parties optiques, ne démontez pas cet appareil à moins que vous ne soyez un électricien technicien qualifié.
5. Incliner en haut le miroir de projection avant la mise en marche du rétro-projecteur.
6. couper le générateur lors d'une réparation ou examination du rétro-projecteur.
7. Seule le personnel qualifié a le droit d'exécuter la maintenance et le travail de réparation
8. Pour éviter le choc électrique potentiel, n'exposez pas ce rétro-projecteur à la pluie, à l'humidité, ou à d'autres liquides.
9. 1. laisser le rétro-projecteur se refroidir complètement avant de le mettre à part. Stockez le fil d'alimentation correctement dans le secteur de stockage fourni
10. Ne laissez pas de corde accrocher au bord de table ou résister ou toucher des surfaces chaudes
11. avant d'allumer le rétro-projecteur, assurez-vous que la tension que vous avez choisit est adaptée pour la machine.

Une enclenchement de sécurité est placé sur le bord du cabinet. Quand la platine du rétro-projecteur est ouverte, l'alimentation d'énergie coupera. Assurez-vous que la platine est ouverte pendant la réparation pour éviter la réserve électrique

table de matières

le nom des parties 3

les spécifications et les données techniques 4

les procédures d'opération 5

la maintenance et la réparation 6

imprimé en chine

version 0.1

septembre 2002

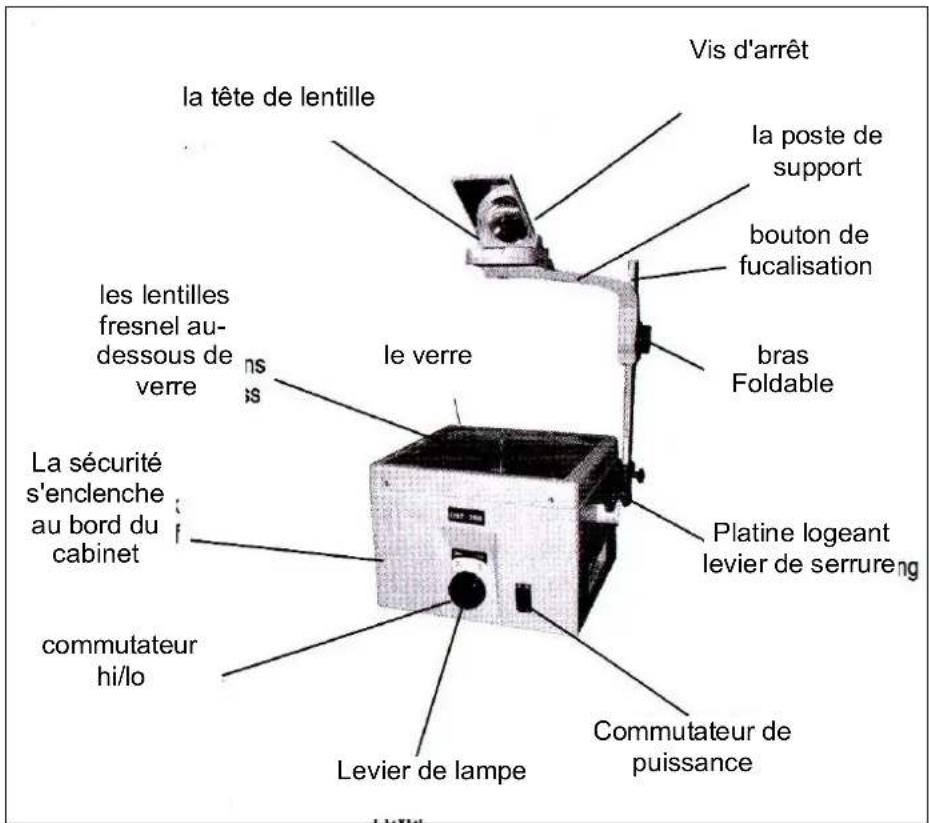

nom des parties

les spécifications et les données techniques

	3900S2G	3900T2G	3900S4G	3900T4G
LA MPE	24V/250W LAMPE DUELLE		36V/400W LAMPE DUELLE
VOLTAGE	220V/240V-50Hz ou 110V/127V-60Hz
Deux lampes de change	A la sécurité et le dispositif de changeur à deux lampes fiable. Assurez-vous qu'il travaille continuellement
Commutateur de sécurité	L'alimentation d'énergie peut être coupée quand le couvercle supérieure est ouverte. Assurez la sécurité de personnel de maintenance
Le plateau de travail	285mmx285mm
Angle de projection	Rotation de 360 degré et angle d'inclinaison jusqu'à 60 degré
Longueur focale	1- lentille d'elementf= 285mm	2- lentille d'elementf=320mm	1- lentille d'elementf=285mm	2- lentille d'elementf=320mm
Production légère	2000 lumens	2500 lumens	3000 lumens	3500 lumens
La dimension d'emballage	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm
Le poids brut	12,5 kg	13kg	13,5kg	14kg

les procedures d'operation

1. Ajustez le poste à la position horizontale comme la figue (1) et la figue (2), il auto-fermera fermement. Après l'ouverture de la couvercle du spéculum, la connexion de l'alimentation d'énergie et du demarage du commutateur, la machine commencera à travailler immédiatement. Note: avant l'ouverture de l'alimentation d'énergie, ne mesurent la tension locale pour choisir le commutateur K2, Nous suggérons de choisir 220v quand la tension est en alternance du courant 200V-230V. quand la tension >230V, vous devez choisir 240V pour augmenter le temps de travail de la lampe. (Note : K2 est un commutateur installent la base de sécurité à l'intérieur de la machine)

1. Référez-vous à la figue (3) pour transférer la lampe. Référez-vous à la figue (4) pour ouvrir la couverture supérieure

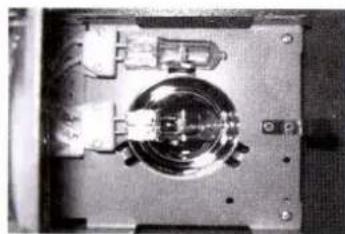

1. Selon la figue (5), ouvert la parenthèse de lentille de condensateur et remplace la lampe. Laissez la lampe se refroidir complètement avant le remplacement de la lampe pour ne pas brûler les doigts. Couvrez la nouvelle lampe lors de l'insertion de la lampe dans la douille de lampe pour éviter la trace de doigt et la salissure qui raccourcira le temps de travail de la lampe.

1. Quand la lentille réfléchissante est détériorée par la poussière, ne le nettoyez pas avec aucun tissu de papier ou de coton. La méthode correcte est : soufflez la poussière superficielle d'abord, brossez ensuite la surface doucement avec le coton hydrophile. Prêtez l'attention à la maintenance, n'oubliez pas de couvrir la lentille réfléchissante et la couverture chaque fois qu'éteignent la machine.

2. Brossez la surface avec le coton hydrophile quand le miroir objectif est couvert de la poussière, utilisez ensuite le liquide de mélange d'alcool et d'éther pour l'essuyer jusqu'à ce qu'elle soit propre.

3. Ne coupez pas la machine immédiatement après l'utilisation. Attendez jusqu'à ce qu'il se refroidisse complètement. Le processus juste est : ajustez le bouton de mouvement à la moyenne position pendant 3-5 minutes, alors les lampes arrêteront de travailler et le circuit de refroidissement commencera à travailler.
