Tipo de produto	Retroprojetor (projetor de transparências)
Marca	Reflecta
Modelo	Cubus 253
Dimensões (embalagem)	54 x 45 x 34,5 cm
Peso bruto	12,5 a 14 kg conforme versão
Alimentação elétrica	220-240V / 110-127V, 50/60 Hz (selecionável)
Tipo de lâmpada	Lâmpada dupla: 24V/250W ou 36V/400W conforme versão
Fluxo luminoso	2000 a 3500 lúmens conforme versão
Mesa de trabalho	285 x 285 mm
Ângulo de projeção	Rotação 360°, inclinação até 60°
Distância focal da lente	285 mm ou 320 mm conforme versão (1 ou 2 elementos)
Chave de potência	Ligar/Desligar com posição de espera para resfriamento
Chave hi/lo	Seleção de intensidade luminosa (alta/baixa)
Segurança	Chave de segurança que corta a alimentação ao abrir a tampa
Resfriamento	Ventilador integrado; necessita fluxo de ar livre
Manutenção das lentes	Remoção de poeira com ar seco e limpeza com álcool/éter para o espelho objetivo
Substituição da lâmpada	Deixar esfriar, abrir a tampa, substituir sem tocar na lâmpada com os dedos
Peças sobressalentes	Lâmpadas, lentes (fresnel, objetiva), espelho
Reparabilidade	Reservado a técnico qualificado; não desmontar você mesmo

Perguntas frequentes - Cubus 253 Reflecta

Como substituir a lâmpada do projetor Cubus 253?

Desligue o aparelho e deixe esfriar completamente. Abra a tampa superior (figura 4). Abra o suporte da lente do condensador (figura 5) e remova a lâmpada antiga. Insira a nova lâmpada sem tocar no vidro com os dedos (use um pano limpo). Feche a tampa em seguida.

Qual tensão de alimentação usar?

Selecione 220V se a tensão local estiver entre 200 e 230V. Se a tensão exceder 230V, escolha 240V para prolongar a vida útil da lâmpada. A chave K2 está localizada dentro da base de segurança.

Como limpar as lentes do projetor?

Para a lente refletora, sopre primeiro a poeira, depois escove suavemente com algodão hidrófilo. Para o espelho objetivo, use algodão hidrófilo embebido em uma mistura de álcool e éter. Nunca use papel ou tecido abrasivo.

O que fazer se o ventilador de resfriamento não funcionar?

Se o ventilador não girar ou se o fluxo de ar estiver obstruído, desligue imediatamente o aparelho para evitar superaquecimento. Verifique se as grades de ventilação não estão bloqueadas. Se o problema persistir, entre em contato com um técnico qualificado.

Como usar a chave hi/lo?

A chave hi/lo permite escolher entre intensidade luminosa alta (hi) ou baixa (lo). Use a posição baixa para economizar a lâmpada ou em caso de baixa luminosidade ambiente.

Posso substituir a lâmpada eu mesmo?

Sim, a substituição da lâmpada é acessível ao usuário. Siga as instruções do manual: deixe esfriar, abra a tampa, substitua a lâmpada sem tocar no vidro. Para qualquer outro reparo, chame um técnico qualificado.

O projetor não liga, o que verificar?

Certifique-se de que o cabo de alimentação está bem conectado e que a tensão selecionada corresponde à sua rede. Verifique se a tampa superior está bem fechada (chave de segurança). Se a lâmpada estiver queimada, substitua-a.

Qual é o tamanho da mesa de trabalho?

A mesa de trabalho mede 285 x 285 mm, adequada para transparências de formato padrão.

Como ajustar o ângulo de projeção?

O espelho pode ser inclinado até 60° e o projetor pode girar 360°. Use o parafuso de trava para bloquear a posição desejada.

Devo desligar imediatamente após o uso?

Não, para evitar superaquecimento, coloque a chave na posição média por 3 a 5 minutos para que o ventilador esfrie o aparelho. Em seguida, desligue completamente.

MANUAL DE UTILIZADOR Cubus 253 Reflecta

Quando utilizando seu projetor suspenso, precauções básicas devem ser seguidas, incluindo as seguintes:

1. Leia as instruções atentamente antes de operar o projetor suspenso.
2. Certifique-se que a tensão de operação do projetor suspenso corresponda à tensão elétrica local.
3. Atente e assegure-se que o sistema de ventilação esteja desobstruído. Desligue o aparelho imediatamente caso perceba que o ventilador não funcione propriamente.
4. Afim de evitar potencial choque elétrico e assegurar-se da estabilidade das partes óticas, não abra ou desmonte este aparelho, a menos que haja intervenção de um eletricista qualificado e técnico.
5. Lavente o espelho de projeção antes de ligar o projetor suspenso.
6. Desconecte o cabo de alimentação da tomada quando examinando ou reparando o interior do aparelho.
7. Somente pessoal de serviço qualificado deve efetuar a manutenção e trabalhos de reparo.
8. Afim de evitar potencial choque elétrico, não exponha este projetor suspenso à chuva, humidade, ou outros líquidos.
9. Permita que o projetor suspenso esfrie completamente antes de movê-lo. Guarde o cabo de alimentação propriamente em local adequado.
10. Não deixe que o cabo de alimentação fique sobre bordas pontiagudas de mesas, ou balcões, ou sobre superfícies quentes.
11. Antes de ligar o aparelho, certifique-se que a tensão elétrica é a mesma indicada no projetor.

Uma chave de seguraça está localizada na borda do gabinete. Quando o projetor suspenso estiver abarto, este irá desligar automaticamente. Em caso de manutenção certifique-se que esta chave esteja desligada afim de evitar choque elétrico.

Conteúdo

2

Nomes das Partes 3

Especificações e Dados 4

Técnicos

Procedimentos de Operação 5

Manutenção e Reparo 6

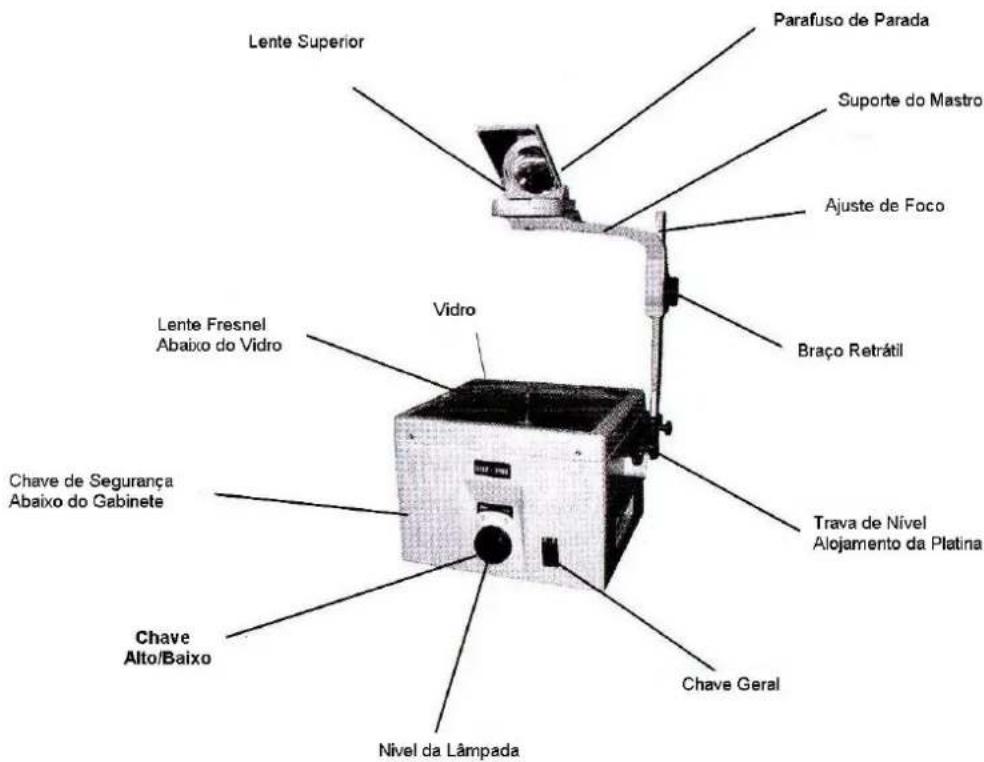

Nome das Partes

Especificação e Dados Técnicos

4

3900S2G 3900T2G	3900S4G 3900T4G
Lâmpada 24V/250W Duas Lâmpadas 36V/400W Duas Lâmpadas
Tensão 220/240V – 50Hz or 110/127V – 60Hz
Trocar Duas Lâmpadas	Tem seguro e confiável aparato de duas lâmpadas. Tenha certeza que está trabalhando continuamente
Chave de Segurança	A alimentação pode desligar que a tampa superior está aberta.Certifique-se de efetuar manutenção segura.
Área de Trabalho 285mmx285mm
Ângulo de Projeção Rotação 360 e ângulo de elevação acima de 60
Comprimento de Foco	1 lente f=285mm	3 Lentes f=320mm	1 Lente f=285mm	3 lentes f=320mm
Luz de Saída 2000lumens		2500 lumens 3000	lumens 3500 lumens
Dimensão de Caixa	54x45x345.5cm
Peso Bruto	12.5Kg	13Kg	13.5Kg	14Kg

Procedimento de Operação

4

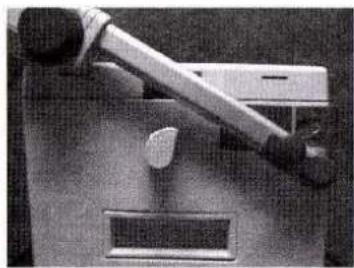

1. Ajuste o mastro para a posição horizontal como fig. (1) e fig. (2), isto irá se autofechar firmemente. Depois de abrir a tampa do espelho, conectando à rede elétrica e ligando o aparelho, por favor meça a tensão da rede local selecionando a chave K2, nós sugerimos selecionar 220V quando a tensão é corrente alternada 200-230V. Quando a tensão for maior que 240V, deverá ser selecionada a tensão240V afim de assegurar o período de trabalho da lâmpada. (Nota: a chave K2 instala segurança dentro da máquina.)

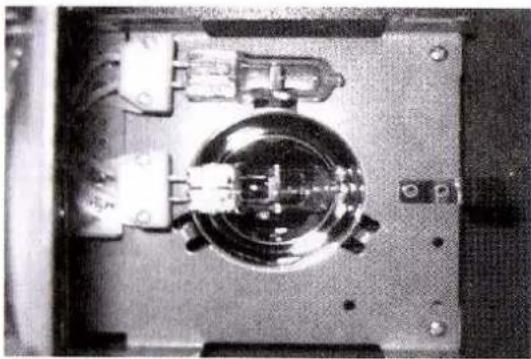

1. De acordo com a fig. (5), abrindo o suporte da lente condensadora a trocando a lâmpada. Por favor deixe que a lâmpada resfrie completamente antes de trocá-la afim de evitar queimaduras nos dedos. Cubra a nova lâmpada quando inserir no suporte da lâmpada afim de evitar contatos com os dedos ou sujeira, o que poderá encurtar o tempo de vida útil da lâmpada.

1. Quando as lentes refletivas cobertar por sujeira, não limpe com qualquer papel ou pano de algodão. O método correto é: assopre o pó da superfície primeiramente, então pincele a superfície cuidadosamente com algodão absorvente. Tome cuidado com a manutenção, não esqueça de cobrir a lente refletiva e quando desligar a máquina.
2. Pincele a superfície com algodão absorvente quando o espelho estiver coberto por poeira. Então utilize uma mistura líquida de álcool e éter para mantê-lo linpo.
3. Não desligue a máquina imediatamente depois de utilizá-la, por favor espere até que se resfrie por completo. O processo correto é: ajuste o botão para a posição do meio for 3-5 minutos, então as lâmpadas irão parar de trabalhar e o sistema de refrigeração irá iniciar.
