Cubus 253 - Projektor Reflecta - Kostenlose Bedienungsanleitung

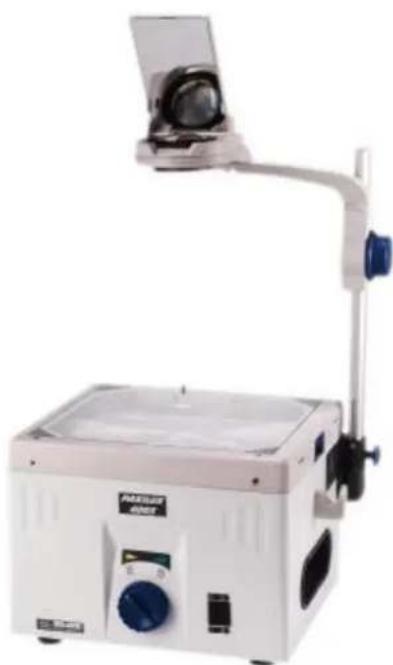

Produkttyp	Overheadprojektor (Projektor für Folien)
Marke	Reflecta
Modell	Cubus 253
Abmessungen (Verpackung)	54 x 45 x 34,5 cm
Bruttogewicht	12,5 bis 14 kg je nach Version
Stromversorgung	220-240 V / 110-127 V, 50/60 Hz (auswählbar)
Lampentyp	Doppellampe: 24 V/250 W oder 36 V/400 W je nach Version
Lichtstrom	2000 bis 3500 Lumen je nach Version
Arbeitsfläche	285 x 285 mm
Projektionswinkel	Drehung 360°, Neigung bis 60°
Brennweite der Linse	285 mm oder 320 mm je nach Version (1 oder 2 Elemente)
Netzschalter	Ein/Aus mit Standby-Position zum Kühlen
Hi/Lo-Schalter	Auswahl der Lichtstärke (hoch/niedrig)
Sicherheit	Sicherheitsschalter, der bei Öffnung des Deckels die Stromversorgung unterbricht
Kühlung	Integrierter Lüfter; benötigt freien Luftstrom
Linsenpflege	Trockene Luftentstaubung, dann Reinigung mit Alkohol/Ether für den Objektivspiegel
Lampenwechsel	Abkühlen lassen, Abdeckung öffnen, Lampe ersetzen, ohne das Glas mit den Fingern zu berühren
Ersatzteile	Lampen, Linsen (Fresnel, Objektiv), Spiegel
Reparierbarkeit	Nur für qualifizierte Techniker; nicht selbst zerlegen

Häufig gestellte Fragen - Cubus 253 Reflecta

Wie wechsle ich die Lampe des Projektors Cubus 253?

Schalten Sie das Gerät aus und lassen Sie es vollständig abkühlen. Öffnen Sie die obere Abdeckung (Abbildung 4). Öffnen Sie die Kondensatorlinsenhalterung (Abbildung 5) und entnehmen Sie die alte Lampe. Setzen Sie die neue Lampe ein, ohne das Glas mit den Fingern zu berühren (verwenden Sie ein sauberes Tuch). Schließen Sie dann die Abdeckung wieder.

Welche Versorgungsspannung soll verwendet werden?

Wählen Sie 220 V, wenn die örtliche Spannung zwischen 200 und 230 V liegt. Überschreitet die Spannung 230 V, wählen Sie 240 V, um die Lebensdauer der Lampe zu verlängern. Der Schalter K2 befindet sich im Inneren der Sicherheitsbasis.

Wie reinigt man die Linsen des Projektors?

Bei der Reflektorlinse blasen Sie zuerst den Staub weg, dann bürsten Sie vorsichtig mit Watte. Für den Objektivspiegel verwenden Sie mit einem Alkohol-Ether-Gemisch getränkte Watte. Verwenden Sie niemals Papier oder scheuernde Tücher.

Was tun, wenn der Kühlventilator nicht funktioniert?

Wenn der Lüfter nicht läuft oder der Luftstrom blockiert ist, schalten Sie das Gerät sofort aus, um eine Überhitzung zu vermeiden. Überprüfen Sie, ob die Lüftungsgitter frei sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie verwende ich den Hi/Lo-Schalter?

Der Hi/Lo-Schalter ermöglicht die Wahl zwischen hoher (hi) oder niedriger (lo) Lichtintensität. Verwenden Sie die niedrige Position, um die Lampe zu schonen oder bei schwacher Umgebungshelligkeit.

Kann ich die Lampe selbst austauschen?

Ja, der Lampenwechsel ist für den Benutzer zugänglich. Befolgen Sie die Anweisungen in der Anleitung: abkühlen lassen, Abdeckung öffnen, Lampe wechseln, ohne das Glas zu berühren. Für andere Reparaturen wenden Sie sich an einen qualifizierten Techniker.

Der Projektor lässt sich nicht einschalten, was ist zu prüfen?

Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist und die ausgewählte Spannung Ihrem Netz entspricht. Überprüfen Sie, ob die obere Abdeckung richtig geschlossen ist (Sicherheitsschalter). Wenn die Lampe durchgebrannt ist, ersetzen Sie sie.

Wie groß ist die Arbeitsfläche?

Die Arbeitsfläche misst 285 x 285 mm, geeignet für Standard-Folien.

Wie stelle ich den Projektionswinkel ein?

Der Spiegel kann bis zu 60° geneigt und der Projektor um 360° gedreht werden. Verwenden Sie die Feststellschraube, um die gewünschte Position zu fixieren.

Muss ich das Gerät sofort nach Gebrauch ausschalten?

Nein, um eine Überhitzung zu vermeiden, stellen Sie den Schalter für 3 bis 5 Minuten in die Mittelstellung, damit der Lüfter das Gerät kühlt. Dann schalten Sie es vollständig aus.

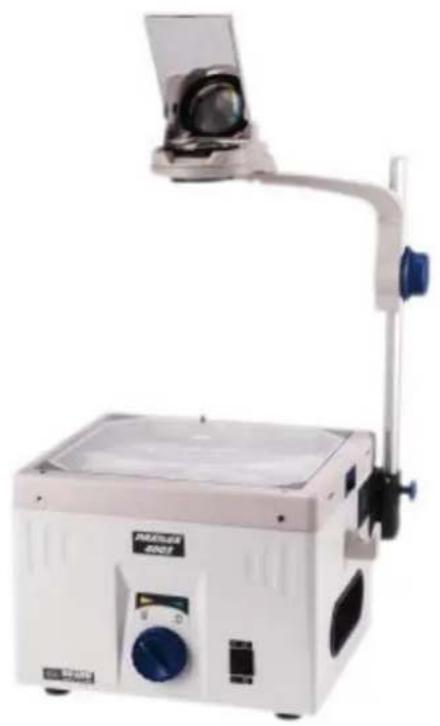

BEDIENUNGSANLEITUNG Cubus 253 Reflecta

reflecta cubus 251, 253 und 401, 403

Bedienungsanleitung

Wichtige Sicherheitshinweise

Bei der Benutzung des Gerätes sollten stets die grundlegenden Sicherheitsvorschriften eingehalten werden. Zu diesen zählen unter anderem folgende:

1. Vor Gebrauch die Bedienungsanleitung sorgfältig durchlesen.
2. Stellen Sie sicher dass der Schalter auf die richtige Voltzahl eingestellt ist.
3. Achten Sie darauf, dass die Lüftungsöffnungen frei von Hindernissen sind. Stellen Sie dazu das Geräte auf eine feste Unterlage. Schalten Sie das Geräte sofort aus, wenn die Lüftung nicht ordnungsgemäß arbeitet.
4. Um die Gefahr eines Stromschlages zu verringern, das Gerät nicht demontieren, sondern Inspektionen und Reparaturen durch einen qualifizierten Fachmann durchführen lassen. Fehlerhafte Remontage kann bei späterer Inbetriebnahme einen Stromschlag verursachen.
5. Öffnen Sie den Projektionsspiegel bevor Sie das Geräte einschalten.
6. Stets das Netzkabel ziehen bevor der Gerätedeckel zwecks Reinigung, Wartung oder Lampenwechsel geöffnet wird und wenn das Geräte nicht in Betrieb ist. Niemals am Kabel zerren, um es aus der Steckdose zu ziehen, sondern immer den Stecker ergreifen und aus der Steckdose ziehen.
7. Vor dem Lampenwechsel Gerät abkühlen lassen. Verbrennungsgefahr im Inneren des Gerätes!
8. Um die Gefahr eines Stromschlages zu vermeiden, das Gerät nicht Regen und Feuchtigkeit aussetzen oder mit anderen Flüssigkeiten in Kontakt bringen.
9. Gerät vollständig abkühlen lasen, bevor Sie es wegräumen.
10. Kabel so legen, dass niemand über das Kabel fallen oder ausreißen kann und dass es nicht mit heißen Geräteteilen in Kontakt kommen kann.
11. Wird ein Gerät von Kindern bedient oder in Ihrer Nähe betrieben, ist aufmerksame Aufsicht notwendig. Lassen Sie Geräte nie unbeaufsichtigt, solange sie in Betrieb sind.

Ein Sicherheitsunterbrechungsschalter ist an der Oberkante des Gehäuseunterteils angebracht. Wenn die Auflageplatte geöffnet wird schaltet sich er Strom automatisch ab. Bitte stellen Sie sicher, dass während der Wartung oder Reparatur zusätzlich der Netzstecker gezogen ist.

Inhalt 2

Bauteile 3

Spezifikation und Technische Daten 4

Inbetriebnahme 5

Wartung und Reparatur 6

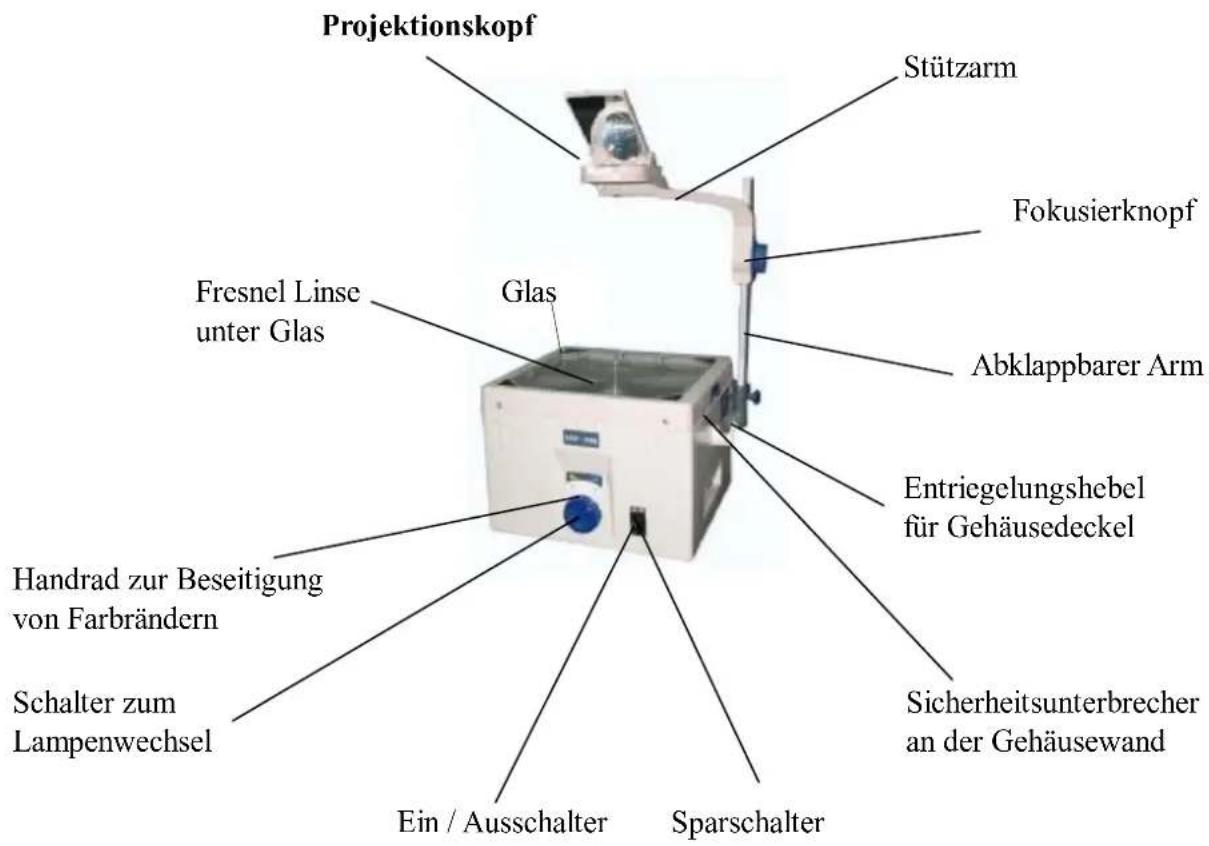

BAUTEILE

SPECIFICATION AND TECHNICAL DATA

cubus	251 253 401 403
Lampenleistung in Watt	24V/250		36V/400W
Netzspannung	220V/240V~/50Hz
Lampenwechsler mit 2 Lampen	Schneller, manueller Wechsel auf die zweite Lampe, ohne Unterbrechung des Vortrages
Sicherheits-schalter	Ein Sicherheitsunterbrechungsschalter ist an der Oberkante des Gehäuseunterteils angebracht. Wenn die Auflageplatte geöffnet wird schaltet sich der Strom automatisch ab. Es ist sicherzustellen, dass der Netzstecker zusätzlich gezogen wird.
Bildauflagefläche	285mm x 285mm
Projektions-Winkel	360° Rotation and Neigungswinkel bis zu 60°
Objektiv in mm	1-Element Objektiv f=285mm	3-Element Objektiv f=320mm	1-Element Objektiv f=285mm	3-Element Objektiv f=320mm
Lichtleistungen	2000 Lumen	2000 Lumen	3000 Lumen	3000 Lumen
Verpackungs-daten	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm
Bruttogewicht	12.5kg	13kg	13,5kg	14kg

Inbetriebnahme

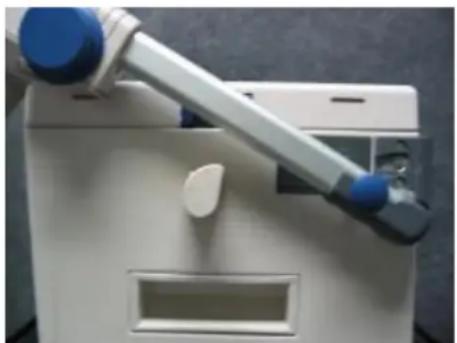

1. Klappen Sie den Träger in die vertikale Position wie Fig(1) und Fig(2), bis er von selbst einrastet.

Achtung: Der Spannungsschalter wird auf 220V eingestellt, wenn die normale Netzspannung 200-230V beträgt. Es wird vorgeschlagen, dass über 230 V der Spannungsschalter auf 240 V gestellt wird um die max. Lebensdauer der Lampen zu erreichen.

Netzspannung überprüfen und Netzkabel in die Steckdose stecken. Das Gerät ist nun betriebsreit.

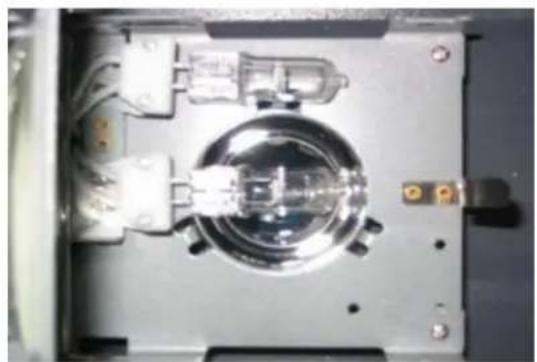

1. Lampenschnellwechsler Fig(3).

+ Stellring zur Beseitigung von Farbrändern

Entriegelungshebel für Gehäusedeckel Fig(4)

1. Auswechseln der Lampe: Achtung! Lampe erst nach Abkühlung des Overheadprojektors auswechseln!

Vor dem Öffnen des Overheadprojektors Netzkabel ziehen. Den Entriegelungshebel für Gehäusedeckel öffnen und Lampe ersetzen (Fig.5). Lampe nicht mit bloßen Fingern anfassen. Gerätedeckel schließen.

1. Wenn die Lampe und der Ventilator gleichzeitig versagen, Sicherung auswechseln (diese befindet sich unterhalb der Anschlussbuchse für das Netzkabel.)

250 W Modell – Sicherungstyp T 3,0 A

400 W Modell – Sicherungstyp T 5,0 A

Der Overheadprojektor darf nur von geschulten Fachleuten geöffnet werden, da Hochspannungsteile freigesetzt werden können.

1. Reinigung der optischen Bauteile:

Gehäusedeckel entriegeln. Achtung: Nur weiche Tücher benutzen. Dies gilt auch für die Reinigung der Kondensorlinse und der Linse.

Beim Auswechseln der Fresnel-Linse darauf achten, dass das Etikett „UP“ nach oben zur Linse hin zeigt.

1. Schalten Sie das Geräte nach Gebrauch nicht sofort aus. Gerät vollständig abkühlen lassen, bevor Sie es wegräumen oder die Lampe auswechseln.

reflecta

Reflecta GmbH

Junghansring 70

72108 Rottenburg-Ergenzingen

http://www.reflecta.de

Durch die ständige Weiterentwicklung unserer Produkte sind Änderungen ihres Aussehens und ihrer Spezifikation möglich
