Cubus 401 - Projektor Reflecta - Kostenlose Bedienungsanleitung

Produkttyp	Overheadprojektor (Diaprojektor)
Marke	Reflecta
Modell	Cubus 401
Abmessungen (Verpackung)	54 x 45 x 34,5 cm
Bruttogewicht	12,5 bis 14 kg je nach Variante
Stromversorgung	220-240 V / 50 Hz oder 110-127 V / 60 Hz (Auswahl durch internen Schalter)
Lampentyp	Doppellampe: 24 V / 250 W oder 36 V / 400 W je nach Modell
Lichtstrom	2000 bis 3500 Lumen je nach Variante
Arbeitsplatte	285 x 285 mm
Projektionswinkel	Drehung 360°, Neigung bis zu 60°
Brennweite der Linse	f = 285 mm (1 Element) oder f = 320 mm (2 Elemente) je nach Variante
Sicherheitsvorrichtung	Sicherheitsschalter, der beim Öffnen der oberen Abdeckung die Stromversorgung unterbricht
Kühlsystem	Kühlgebläse mit Nachlauf nach dem Ausschalten
Hauptfunktionen	Transparentprojektion, Lampenwechsel während des Betriebs, einstellbare Spiegelausrichtung
Wartung und Reinigung	Linsenreinigung mit hydrophiler Watte und Alkohol/Äther-Gemisch; Ausblasen des Reflektorspiegels
Ersatzteile und Reparierbarkeit	Lampe, Spiegel, Linsen, Sicherung; Eingriff nur durch qualifizierten Techniker
Allgemeine Informationen	Nicht Feuchtigkeit aussetzen; vor Lagerung vollständige Abkühlung abwarten

Häufig gestellte Fragen - Cubus 401 Reflecta

Das Gerät schaltet sich nicht ein, was tun?

Überprüfen Sie zunächst, ob die eingestellte Spannung (interner Schalter K2) Ihrer Netzspannung entspricht. Stellen Sie sicher, dass die obere Abdeckung fest geschlossen ist: Der Sicherheitsschalter unterbricht die Stromversorgung, wenn sie geöffnet ist. Prüfen Sie die Sicherung und den Anschluss.

Wie tausche ich die Lampe aus?

Öffnen Sie die obere Abdeckung (Abbildung 4 der Anleitung). Lassen Sie die Lampe abkühlen (Verbrennungsgefahr). Öffnen Sie die Kondensorlinsenhalterung (Abbildung 5) und ersetzen Sie die Lampe. Vermeiden Sie, die neue Lampe mit den Fingern zu berühren; verwenden Sie ein Tuch zur Handhabung.

Wie reinige ich die Linsen?

Reiben Sie den Reflektorspiegel nicht mit Papier ab: Blasen Sie den Staub weg und bürsten Sie ihn dann vorsichtig mit hydrophiler Watte. Für die Projektionslinse verwenden Sie hydrophile Watte, die mit einem Alkohol-Äther-Gemisch getränkt ist. Verwenden Sie keine scheuernden Reinigungsmittel.

Das projizierte Bild ist unscharf, wie einstellen?

Stellen Sie den Fokus durch Drehen des Linsenrings ein. Überprüfen Sie auch, ob die Arbeitsplatte sauber und der Spiegel richtig geneigt ist. Eine Neigung bis zu 60° ist möglich.

Warum schaltet sich die Lampe während des Betriebs aus?

Dies kann auf eine Überhitzung zurückzuführen sein. Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind. Die thermische Sicherung kann die Lampe abschalten; warten Sie die vollständige Abkühlung ab (das Gebläse läuft weiter). Wenn das Problem weiterhin besteht, ist die Lampe möglicherweise am Ende ihrer Lebensdauer.

Wie ändere ich die Versorgungsspannung?

Öffnen Sie vor dem Anschließen die untere Sicherheitsabdeckung und betätigen Sie den Schalter K2 entsprechend Ihrer Landesspannung. Wählen Sie 220 V, wenn die Spannung zwischen 200 und 230 V liegt, 240 V darüber. Für 110–127 V stellen Sie den Schalter auf die Niederspannungsposition.

Kann ich den Projektor mit einer einzelnen Folie verwenden?

Ja, die Arbeitsplatte (285 x 285 mm) nimmt A4-Folien auf. Legen Sie die Folie waagerecht auf die Arbeitsplatte. Der Projektor arbeitet kontinuierlich.

Wie lange dauert die Abkühlung nach dem Ausschalten?

Schalten Sie die Stromversorgung nicht sofort nach dem Gebrauch aus. Reduzieren Sie zuerst die Helligkeit für 3–5 Minuten auf halbe Leistung, dann erlischt die Lampe und das Gebläse kühlt das Gerät. Warten Sie, bis das Gebläse stoppt, bevor Sie das Gerät wegräumen.

Die Projektionsfläche zeigt Flecken, was tun?

Die Flecken können von Staub auf dem Spiegel oder der Linse stammen. Reinigen Sie vorsichtig mit einem weichen Tuch. Wenn die Flecken bestehen bleiben, überprüfen Sie, ob die Folie beschädigt ist. Bauen Sie die Optik nicht selbst auseinander.

Wo finde ich Ersatzteile?

Wenden Sie sich an einen autorisierten Reflecta-Händler oder einen qualifizierten Techniker. Lampen, Sicherungen und Spiegel sind erhältlich. Verwenden Sie nur Originalteile, um Fehlfunktionen zu vermeiden.

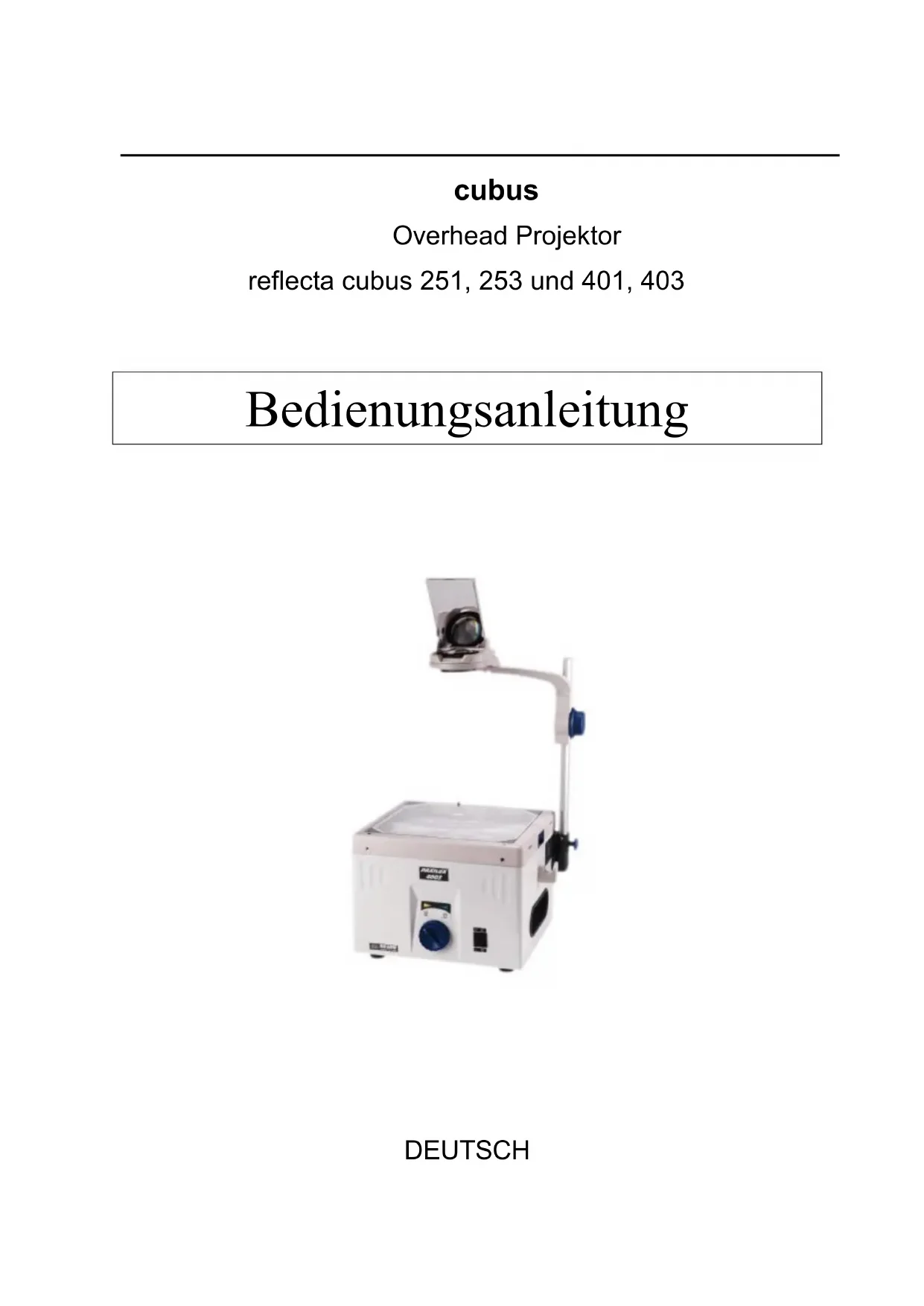

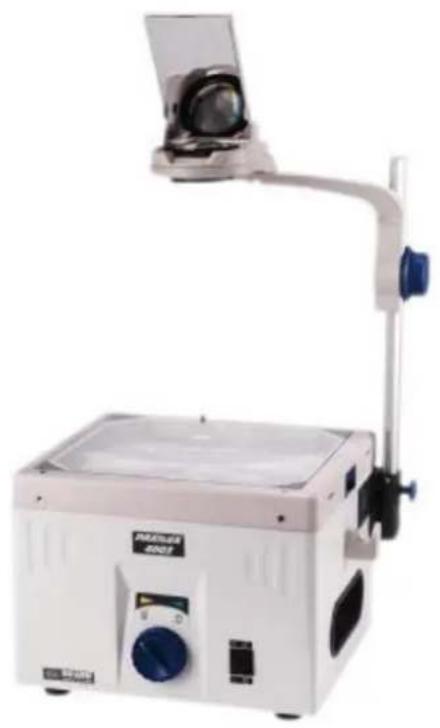

BEDIENUNGSANLEITUNG Cubus 401 Reflecta

reflecta cubus 251, 253 und 401, 403

Bedienungsanleitung

Wichtige Sicherheitshinweise

1

Bei der Benutzung des Gerätes sollenn stets die grundlegenden Sicherheitsvorschriften eingehalten werden. Zu diesen zahlen unter anderem folgende:

1. Vor Gebrauch die Bedienungsanleitung sorgfältig durchlesen.
2. Stellen Sie sicher dass der Schalter auf die richtige Voltzahl eingestellt ist.
3. Achten Sie darauf, dass die Luftungsöffnungen frei von Hindernissen sind. Stellen Sie dazu das Geräte auf eine feste Unterlage. Schalten Sie das Geräte sofort aus, wenn die Luftung nicht ordnungsgemäß arbeitet.
4. Um die Gefahr eines Stromschlages zu verringn, das Gerät nicht demontieren, sondern Inspektionen und Reparaturen durch einen qualifizierten Fachmann durchführten halten. Fehlerhafte Remontage kann bei späterer Inbetriebnahme einen Stromschlag verursachen.
5. Öffnen Sie den Projektionsspiegel bevor Sie das Geräte einschalten.
6. Stets das Netzkabelziehen bevor der Geratedeckel zwecks Reinigung, Wartung oder Lampenwechsel geöffnet wird und wenn das Geräte nicht in Betrieb ist. Niemals am Kabel zerren, um es aus der Steckdose zuziehen, sondern immer den Stecker ergreifen und aus der Steckdoseziehen.
7. Vor dem Lampenwechsel Gerät abkühlen setzen. Verbrennungsgefahr im Inneren des Gerätes!
8. Um die Gefahr eines Stromschlages zu vermeiden, das Gerät nicht Regen und Feuchtigkeit aussetzen oder mit anderen Flüssigkeiten in Kontakt bringen.
9. Gerät vollständig abkühlen lasen, bevor Sie es wegräumen.
10. Kabel so legen, dass niemand über das Kabel fallen oder ausreißen kann und dass es nicht mit bereits Geräteilen in Kontakt kommt kann.
11. Wird ein Gerät von Kindern bedient oder in ihrer Höhe betrieben, ist aufmerksame Aufsicht notwendig. Lassen Sie Geräte nie unbeaufsichtigt, solange sie in Betrieb sind.

Ein Sicherheitsunterbrechungsschalter ist an der Oberkante des Gehäuseunterteils angebracht. Wenn die Auflageplatte geöffnet wird schaltet sich er Strom automatisch ab.itte stellen Sie safer,dass während der Wartung oder Reparatur zusammen der Netzstecker gezogen ist.

Inhalt 2

Bauteile 3

Spezifikation und Technische Daten 4

Inbetriebnahme 5

Wartung und Reparatur 6

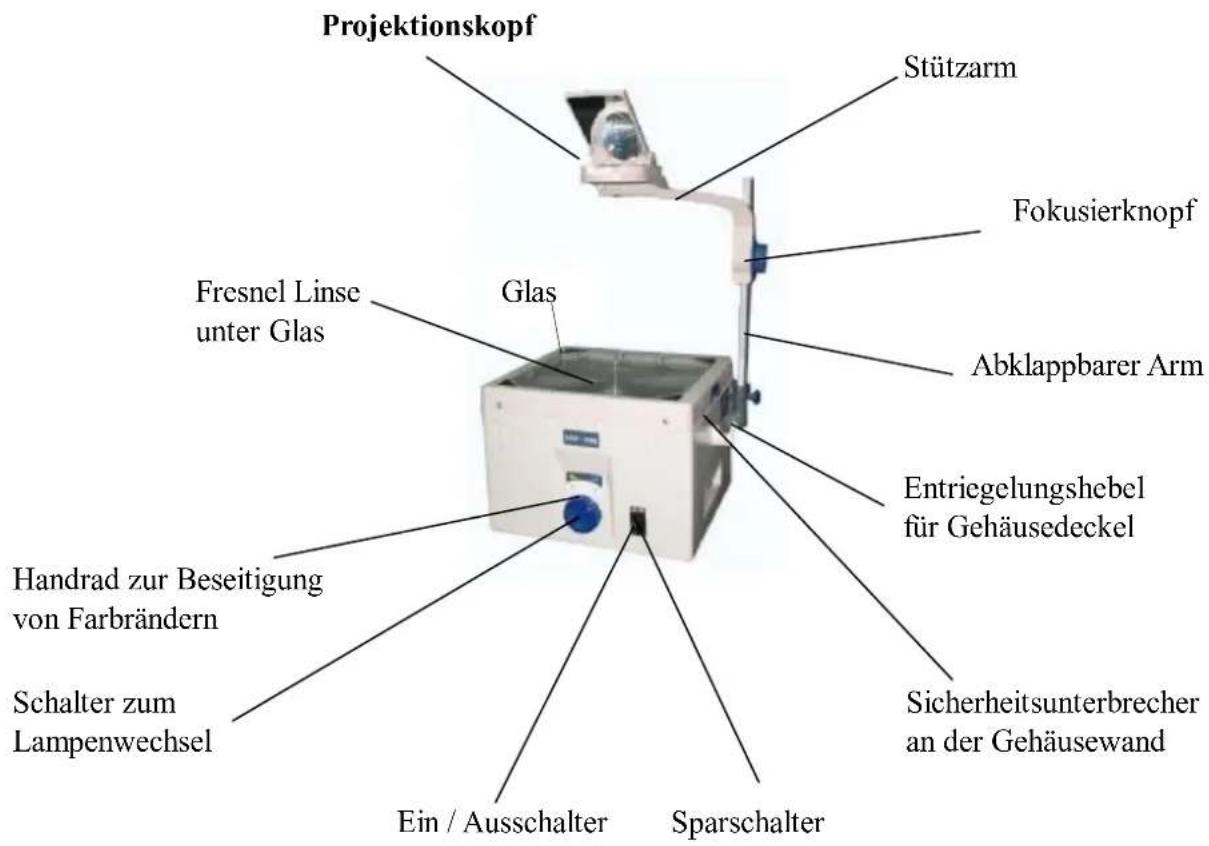

BAUTEILE

SPECIFICATION AND TECHNICAL DATA

cubus	251 253	401 403
Lampenleistung in Watt	24V/250		36V/400W
Netzspannung	220V/240V~/50Hz
Lampenwechsler mit 2 Lampen	Schneller, manueller Wechsel auf die zweite Lampe, ohne Unterbrechung des Vortrages
Sicherheits-schalter	Ein Sicherheitsunterbrechungsschalter ist an der Oberkante des Gehäuseunterteils angebracht. Wenn die Auflageplatte geöffnet wird schaltet sich der Strom automatisch ab. Es ist sicherzustellen, dass der Netzstecker zusammen gehalten.
Bildauflagefläche	285mm x 285mm
Projekteits-Winkel	360° Rotation and Neigungswinkel bis zu 60°
Objektiv in mm	1-Element Objektiv f=285mm	3-Element Objektiv f=320mm	1-Element Objektiv f=285mm	3-Element Objektiv f=320mm
Lichtleistungen	2000 Lumen	2000 Lumen	3000 Lumen	3000 Lumen
Verpackungs-daten	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm
Bruttogewicht	12.5kg	13kg	13,5kg	14kg

Inbetriebnahme

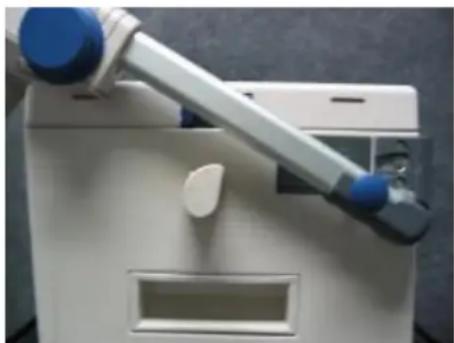

1. Klappen Sie den Träger in die vertikale Position wie Fig(1) und Fig(2), bis er von selbst einrastet.

Achtung: Der Spannungsschalter wird auf 220V eingestellt, wenn die normale Netzspannung 200-230V beträgt. Es wird vorgeschlagen, dass über 230 V der Spannungsschalter auf 240 V gestellt wird um die max. Lebensdauer der Lampen zu erreichen.

Netzspannung überprüfen und Netzkabel in die Steckdose stecken. Das Gerät ist nun betriebsreit.

Fig(1)

Fig(2)

1. Lampenschnellwechsler Fig(3).

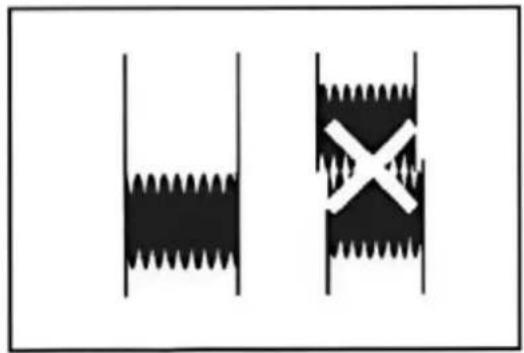

2. Stellring zur Beseitigung von Farbrändern

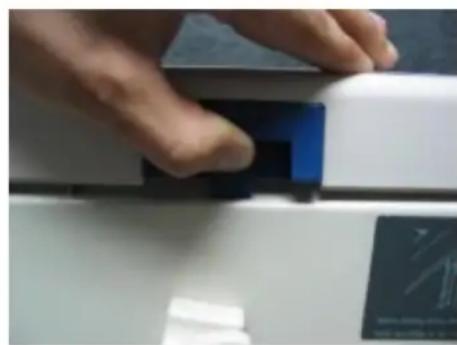

Entriegelungshebel für Gehäusedeckel Fig(4)

Fig(3)

Fig(4)

WARTUNG

6

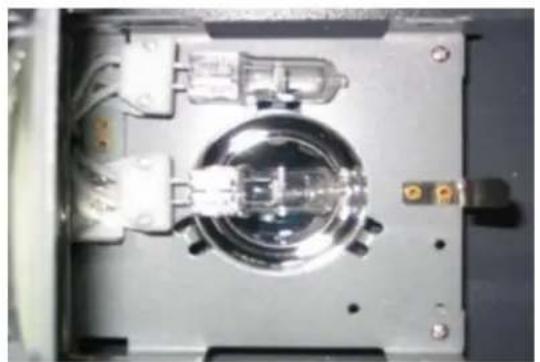

1. Auswechseln der Lampe: Achtung! Lampe erst nach Abkuhlung des Overheadprojektors auswechseln!

Vor dem Öffnen des Overheadprojektors Netzkabelziehen. Den Entriegelungshebel für Gehäusedeckel öffnen und Lampe ersetzen (Fig.5). Lampe nicht mit bloßen Fingern anfassen. Gerätedeckel schlieben.

Fig(5)

1. Wenn die Lampe und der Ventilator gleichzeitig versagen, Sicherung auswechseln (diese befindet sich unterhalb der Anschlussbuchse für das Netzkabel.)

250 W Modell - Sicherungstyp T 3,0 A

400 W Modell - Sicherungstyp T 5,0 A

Der Overheadprojektorarfur von geschultenFachleuten geöffnetwerden, da Hochspannungsteile freigesetzt werden konnen.

1. Reinigung der optischen Bauteile:

Gehäusedeckel entriegeln. Achtung: Nur weiche Tücher benutzen. Dies gilt auch für die Reinigung der Kondensorlinse und der Linse.

Beim Auswechseln der Fresnel-Linse darauf auf achten, dass das Etikett „UP“ nach oben zur Linse hin zeigt.

1. Schalten Sie das Geräte nach Gebrauch nicht dazu aus. Gerät vollständig abkühlen halten, bevor Sie es wegräumen oder die Lampe auswechseln.

reflecta

Reflecta GmbH

Junghansring 70

72108 Rottenburg-Ergenzingen

http://www.reflecta.de

Durch die ständige Weiterentwicklung unserer Produkte sind Änderungen ihres Aussehens und ihrer Spezifikation möglich

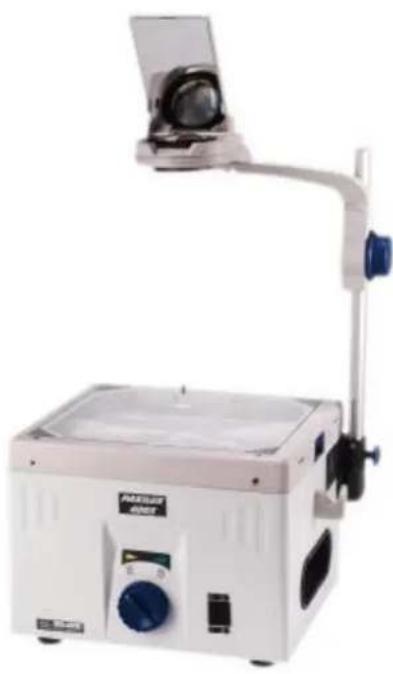

cubus
