MODE D'EMPLOI Cubus 401 Reflecta

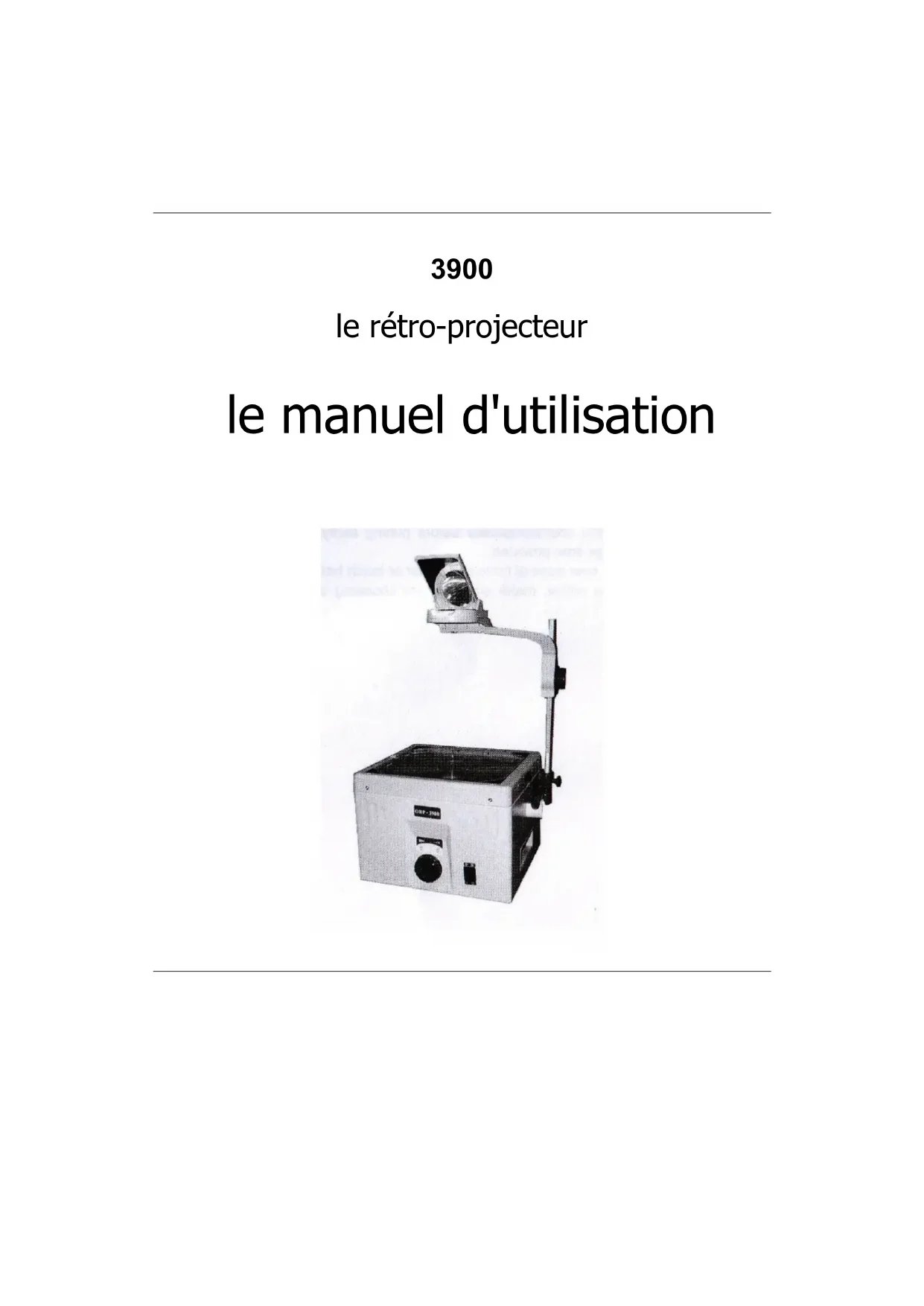

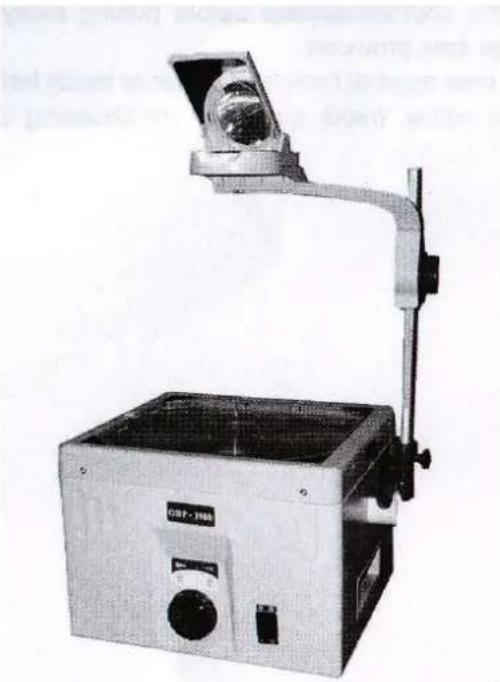

le rétro-projecteur le manuel d'utilisationle manuel d’utilisation du Rétro-projecteur de série 3900 les sauvegardes importantes

Lors de l’utilisation de votre rétro-projecteur, des précautions de sécurité de base devraient toujours être suivies, y compris les suivantes :

1. Lire les instructions suivantes soigneusement avant le fonctionnement du rétro-

2. Assurer que la tension d'exploitation de porjector aérien correspondsd à votre tension

3. Le soin doit être pris pour assurer le flux d'air lisse du circuit de refroidissement.

Éteignez immédiatement la machine si le refroidisseur ne fonctionne pas correctement.

4. Pour éviter la décharge électrique potentielle et assurer la stabilité des parties optiques,

ne démontez pas cet appareil à moins que vous ne soyez un électricien technicien qualifié.

5. Incliner en haut le miroir de projection avant la mise en marche du rétro-projecteur.

6. couper le générateur lors d’une réparation ou examination du rétro-projecteur .

7. Seule le personnel qualifié a le droit d’exécuter la maintenance et le travail de réparation

8. Pour éviter le choc électrique potentiel, n'exposez pas ce rétro-projecteur à la pluie, à

l'humidité, ou à d'autres liquides.

9. 9 . laisser le rétro-projecteur se refroidir completement avant de le mettre à part. Stockez

le fil d'alimentation correctement dans le secteur de stockage fourni

10. Ne laissez pas de corde accrocher au bord de table ou résister ou toucher des surfaces

11. avant d’allumer le rétro-projecteur, assurez-vous que la tension que vous avez choisit est

adaptée pour la machine.

Une enclenchement de sécurité est placé sur le bord du cabinet. Quand la platine du rétro- projecteur est ouverte, l'alimentation d'énergie coupera. Assurez-vous que la platine est ouverte pendant la réparation pour éviter la réserve électrique

1le manuel d’utilisation du Rétro-projecteur de série 3900 table de matières le nom des parties 3 les spécifications et les données techniques 4 les procédures d’opérationd 5 la maintenance et la réparation 6

imprimé en chine version 0.1 septembre 2002

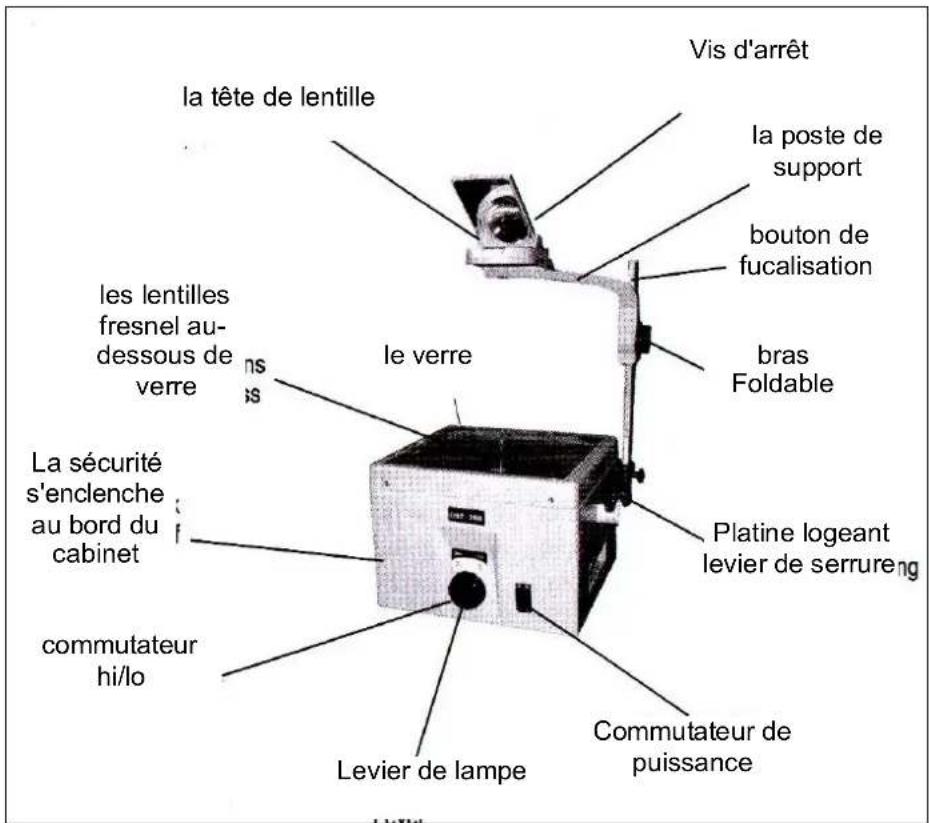

2le manuel d’utilisation du Rétro-projecteur de série 3900 nom des parties

la poste de support bouton de fucalisation

bras Foldable Platine logeant levier de serrure

Commutateur de puissance Levier de lampe

commutateur hi/lo La sécurité s'enclenche au bord du cabinet les lentilles fresnel au- dessous de verre le verrele manuel d’utilisation du Rétro-projecteur de série 3900 les spécifications et les données techniques

3900S2G 3900T2G 3900S4G 3900T4G LA MPE 24V/250W LAMPE DUELLE 36V/400W LAMPE DUELLE VOLTAGE 220V/240V-50Hz ou 110V/127V-60Hz Deux lampes de change A la sécurité et le dispositif de changeur à deux lampes fiable. Assurez-vous qu'il travaille continuellement Commutateur de sécurité L'alimentation d'énergie peut être coupée quand le couvercle supérieure est ouverte. Assurez la sécurité de personnel de maintenance Le plateau de travail 285mmx285mm Angle de projection Rotation de 360 degré et angle d'inclinaison jusqu'à 60 degré Longueur focale

4le manuel d’utilisation du Rétro-projecteur de série 3900 les procedures d'operation

1. Ajustez le poste à la position horizontale comme la figue (1) et la figue (2), il auto-

fermera fermement. Après l'ouverture de la couvercle du spéculum, la connexion de l'alimentation d'énergie et du demarage du commutateur, la machine commencera à travailler immédiatement. Note: avant l'ouverture de l'alimentation d'énergie, ne mesurent la tension locale pour choisir le commutateur K2, Nous suggérons de choisir 220v quand la tension est en alternance du courant 200V-230V. quand la tension > 230V, vous devez choisir 240V pour augmenter le temps de travail de la lampe. (Note : K2 est un commutateur installent la base de sécurité à l'intérieur de la machine)

2. Référez-vous à la figue (3) pour transférer la lampe. Référez-

vous à la figue (4) pour ouvrir la couverture supérieurele manuel d’utilisation du Rétro-projecteur de série 3900

MAINTENANCE ET LA REPARATION

1. Selon la figue (5), ouvert la parenthèse de lentille de condensateur et remplace

la lampe. Laissez la lampe se refroidir complètement avant le remplacement de la lampe pour ne pas brûler les doigts. Couvrez la nouvelle lampe lors de l’insertion de la lampe dans la douille de lampe pour éviter la trace de doigt et la salissure qui raccourcira le temps de travail de la lampe.

2. Quand la lentille réfléchissante est détériorée par la poussière, ne le nettoyez

pas avec aucun tissu de papier ou de coton. La méthode correcte est : soufflez la poussière superficielle d'abord, brossez ensuite la surface doucement avec le coton hydrophile. Prêtez l'attention à la maintenance, n'oubliez pas de couvrir la lentille réfléchissante et la couverture chaque fois qu'éteignent la machine.

3. Brossez la surface avec le coton hydrophile quand le miroir objectif est couvert

de la poussière, utilisez ensuite le liquide de mélange d'alcool et d'éther pour l'essuyer jusqu'à ce qu’elle soit propre.

4. Ne coupez pas la machine immédiatement après l'utilisation. Attendez jusqu'à

ce qu'il se refroidisse complètement. Le processus juste est : ajustez le bouton de mouvement à la moyenne position pendant 3-5 minutes, alors les lampes arrêteront de travailler et le circuit de refroidissement commencera à travailler.
