Cubus 401 - Projetor Reflecta - Manual de utilização gratuito

Tipo de produto	Retroprojetor (projetor de slides)
Marca	Reflecta
Modelo	Cubus 401
Dimensões (embalagem)	54 x 45 x 34,5 cm
Peso bruto	12,5 a 14 kg conforme variante
Alimentação elétrica	220-240 V / 50 Hz ou 110-127 V / 60 Hz (seleção por chave interna)
Tipo de lâmpada	Lâmpada dupla: 24 V / 250 W ou 36 V / 400 W conforme modelo
Fluxo luminoso	2000 a 3500 lumens conforme variante
Mesa de trabalho	285 x 285 mm
Ângulo de projeção	Rotação 360°, inclinação até 60°
Distância focal da lente	f = 285 mm (1 elemento) ou f = 320 mm (2 elementos) conforme variante
Dispositivo de segurança	Interruptor de segurança que corta a alimentação ao abrir a tampa superior
Sistema de refrigeração	Ventilador de resfriamento com temporização após desligamento
Funções principais	Projeção transparente, troca de lâmpada durante o uso, orientação do espelho ajustável
Manutenção e limpeza	Limpeza das lentes com algodão hidrófilo e mistura de álcool/éter; sopro do espelho refletor
Peças sobressalentes e reparabilidade	Lâmpada, espelho, lentes, fusível de segurança; intervenção reservada a um técnico qualificado
Informações gerais	Não expor à umidade; aguardar resfriamento completo antes de armazenar

Perguntas frequentes - Cubus 401 Reflecta

O aparelho não liga, o que fazer?

Verifique primeiro se a tensão selecionada (chave K2 interna) corresponde à sua rede. Certifique-se de que a tampa superior está bem fechada: o interruptor de segurança corta a alimentação se aberta. Verifique o fusível e a conexão.

Como substituir a lâmpada?

Abra a tampa superior (figura 4 do manual). Deixe a lâmpada esfriar (risco de queimadura). Abra o suporte da lente do condensador (figura 5) e substitua a lâmpada. Evite tocar na nova lâmpada com os dedos; use um pano para manuseá-la.

Como limpar as lentes?

Para o espelho refletor, não esfregue com papel: sopre a poeira e depois escove suavemente com algodão hidrófilo. Para a lente de projeção, use algodão hidrófilo embebido em uma mistura de álcool e éter. Não use produtos abrasivos.

A imagem projetada está desfocada, como ajustar?

Ajuste o foco girando o anel da lente. Verifique também se a mesa está limpa e se o espelho está corretamente inclinado. Uma inclinação de até 60° é possível.

Por que a lâmpada apaga durante o uso?

Isso pode ser devido a superaquecimento. Certifique-se de que os orifícios de ventilação não estão obstruídos. A proteção térmica pode desligar a lâmpada; aguarde o resfriamento completo (o ventilador continua girando). Se o problema persistir, a lâmpada pode estar no fim da vida útil.

Como alterar a tensão de alimentação?

Antes de conectar, abra a tampa de segurança inferior e acione a chave K2 de acordo com a tensão do seu país. Escolha 220 V se a tensão estiver entre 200 e 230 V, 240 V acima. Para 110-127 V, coloque a chave na posição de baixa tensão.

Posso usar o projetor com um único transparência?

Sim, a mesa de trabalho (285 x 285 mm) aceita transparências A4. Coloque a transparência na mesa na posição horizontal. O projetor funciona continuamente.

Qual é o tempo de resfriamento após desligamento?

Não corte a alimentação imediatamente após o uso. Reduza primeiro o brilho à metade por 3-5 minutos, depois a lâmpada apaga e o ventilador resfria o aparelho. Aguarde o ventilador parar antes de guardar.

A tela de projeção mostra manchas, o que fazer?

As manchas podem vir de poeira no espelho ou na lente. Limpe delicadamente com um pano macio. Se as manchas persistirem, verifique se a transparência não está danificada. Não desmonte a óptica você mesmo.

Onde encontrar peças de reposição?

Entre em contato com um revendedor Reflecta autorizado ou um técnico qualificado. Lâmpadas, fusíveis e espelhos estão disponíveis. Use apenas peças originais para evitar mau funcionamento.

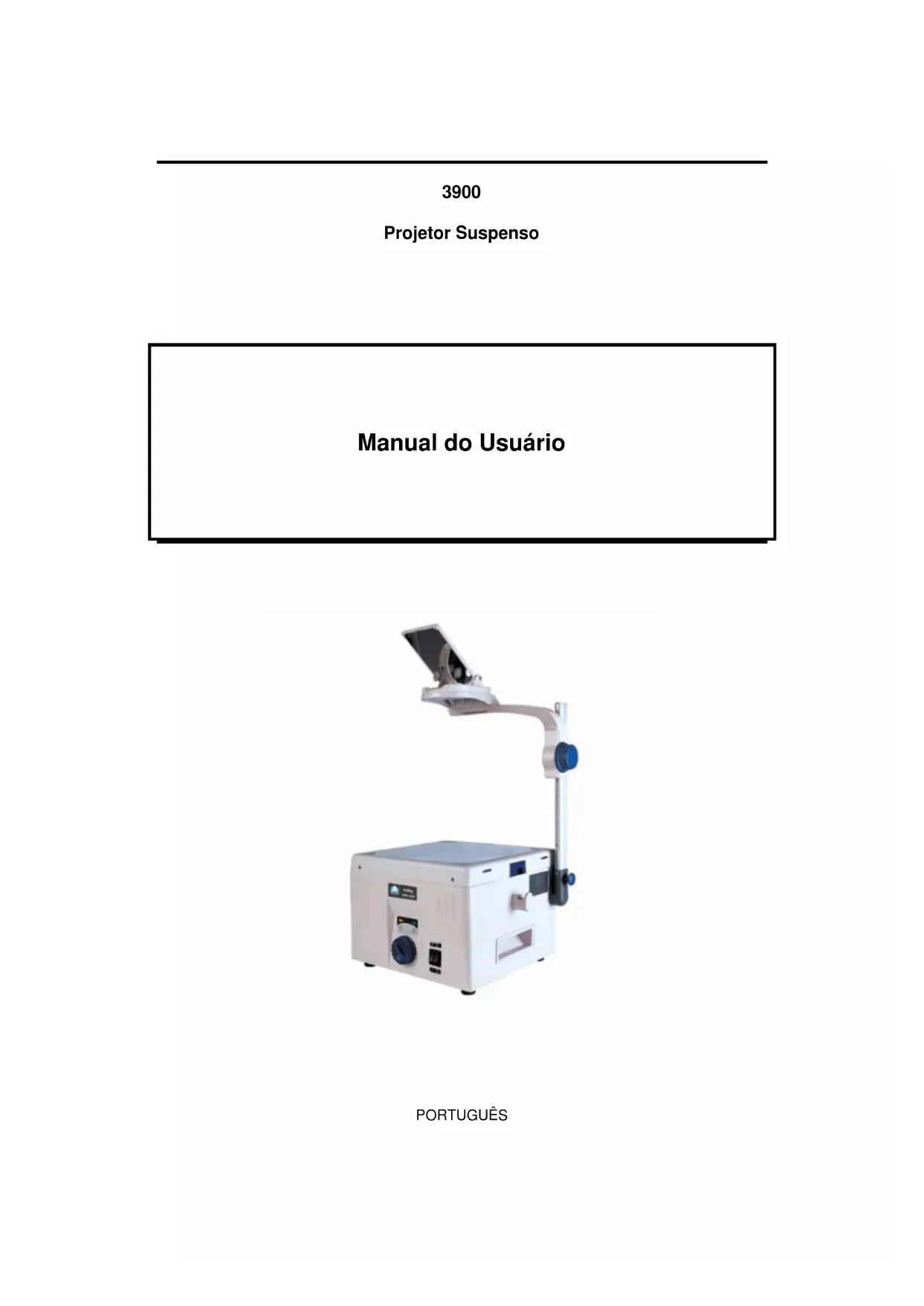

MANUAL DE UTILIZADOR Cubus 401 Reflecta

Quando utilizing seu projetor suspenso, precauçõesbasicas devem ser seguidas, incluindo as seguients:

1. Leia as instruções atentamente antes de operar o projetor suspenso.
2. Certifique-se que a tensão de operação do projector suspensor correponda à tenso eletrica local.
3. Atente e assegure-se que o Sistema de ventilação está sua desobstruido. Desligue o aparecido imeditamente quando perceba que o ventilador não funciona propriamente.
4. Afim de evaporar potencialCHOque eltrico e assegurar-se da estabilitadde das partes oticas, nao abra ou desmonte este aparelho, a menos que haja intervencao de um eletricista qualificado e专业技术o.
5. Lavente o espalho de projeção antes de ligar o projetor suspenso.
6. Desconnecte o cabo de alimentacao da tomada quando examindo ou reparando o interior do aparelho.
7. Somente pessoal de service qualificado deve efetuar a manutenção eabalhos de reparo.
8. Afim de出击 potencialCHOque eltrico, ao exponha este projector suspenso a chuva, humidade, ou outros liquidos.
9. Permita que o projetor suspenso esfrie completeness ante de movê-lo. Guarde o cabo de alimentação propriamente em local adequado.
10. Não deixe que o cabo de alimentação fique sobre bordas pontiagudas de mesas, ou balções, ou sobre superfícies quentes.
11. Antes de ligar o aparelho, certifique-se que a tensão elétrica é a mesma indicada no projector.

Uma chave de segura está localizada na borda do gabinete. quando o projetor suspensa estiver abarto, este irá desligar automaticamente. Em caso de manutenção certifique-se que esta chave esteja desligada afin de évitar quoi eletrico.

Conteudo

2

Nomes das Partes 3

Especificações e Dados 4

Técnicos

Manutenção e Reparo 6

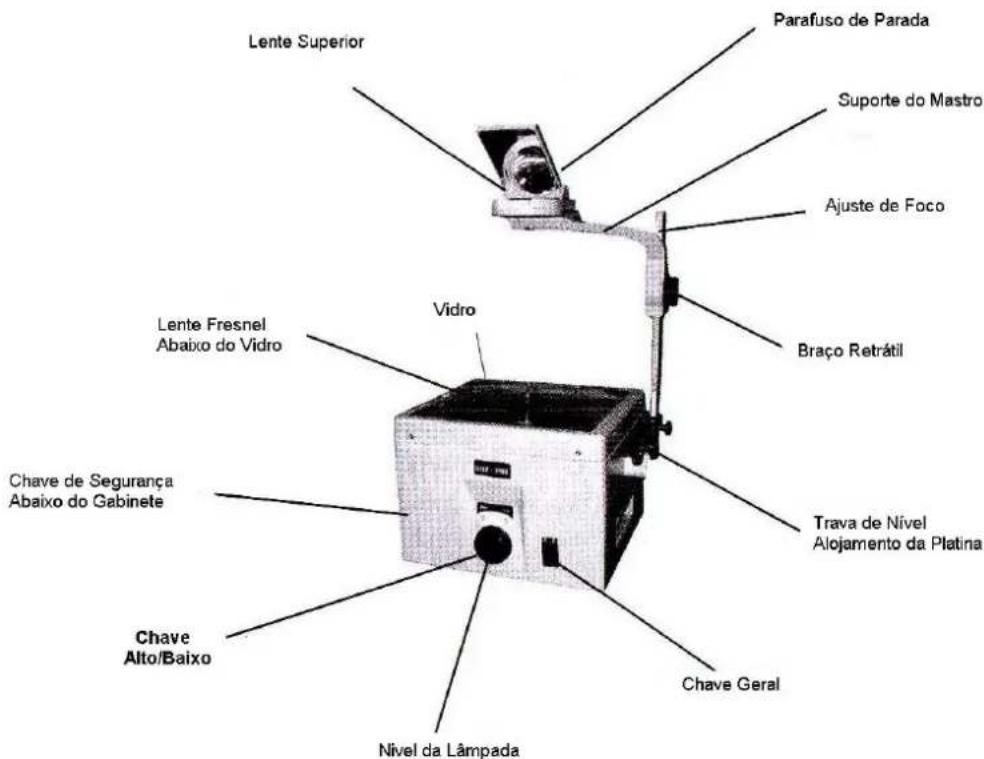

Nome das Partes

Especialização e Dados Tecnicos

3900S2G 3900T2G	3900S4G 3900T4G
Lâmpada 24V/250W Duas Lâmpadas 36V/400W Duas Lâmpadas
Tensão 220/240V - 50Hz or 110/127V - 60Hz
Trocar Duas Lâmpadas	Tem seguro e confiavel aparato de das lâmpadas. Tenha certeza que está trava-lhando continuamente
Chave de Segurânia	A alimentação pode deslugar que a tampa superior está aberta. Certifique-se de efetuar manutençao segura.
Área de Trabalho 285mmx285mm
Ângulo de Projeção Rotação 360 e ângulo de elevação acima de 60
Comprimento de Foco	1 lente f=285mm	3 Lentes f=320mm	1 Lente f=285mm	3 lentes f=320mm
Luz de Saía 2000lumens		2500 lumens 300	0 lumens 3500 lumens
Dimensão de Caixa	54x45x345.5cm
Peso Bruto	12.5Kg	13Kg	13.5Kg	14Kg

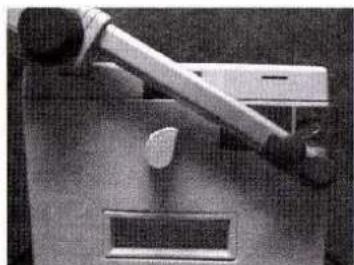

1. Ajuste o mastro para a posicao horizontal como fig. (1) e fig. (2), isto ira se autofechar firmamente. Depois deAbrir a tampa do espalho, conectando a rede eletrica e ligando o aparelho, por favor meça a tensao da rede local selecionando a chave K2, nos sugerimos selecionar 220V quando a tensao é corrente alternada 200-230V. Quando a tensao for maior que 240V,deer ser selecionada a tensao240V affirm de assegurar o periodo de travailho da lampada. (Note: a chave K2 instala seguranca dentro daquina.)

fig（1）

fig（2）

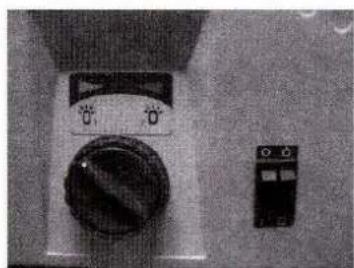

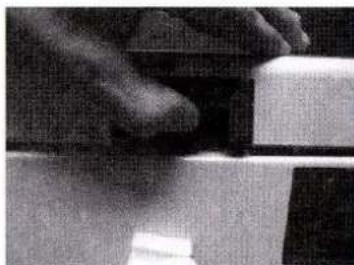

1. Refira à fig. (3) para transferir de l'ampada. Refira à fig. (4) para abrir a tampa superior.

fig (3)

fig (4)

Manutenção e Reparo

4

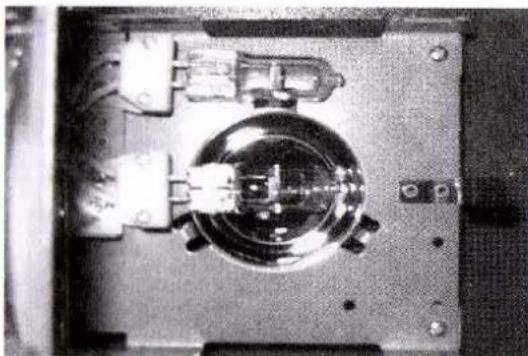

1. De acordo com a fig. (5), abrindo o suporte da lente condensadora a trovando a lampada. Por favordeoquealampadaresfriecompletamenteantesde trocá-la afin de evitar queimaduras nos dedos.Cubraa nova lampada quando insertir no suporte da lampadaafim de evitar contatos com os dedos ou sujeira, o que poder escurtar o tempo de vidautilda lampada.

fig（5）

1. quando as lentes refletivas cobertar por sujeira, não limpe com qualquer papel ou pano de algodão. O método correto é: assopre o pó da superficie primeiramente, então pincele a superficie@cuidadosamente com algodão absorvente. Tome cuidado com a manutenção, não esqueça de cobrir a lente refletiva e quando desligar a boaquina.
2. Pincele a superficie com algodão absorrente quando o espelho estiver coberto por poeira. Então utilize uma mistura liquida de alcool e éter para mantê-lo linpo.
3. Não desligue a boa, imeditamente antes de utilizes-a, por favor espere até que se resfrie por completeness. O processo correto é: ajuste o botão para a posicao do meio for 3-5 minutos, quando as lampadas irao parar de travaHare e o systema de refrigeracao ira iniciar.
