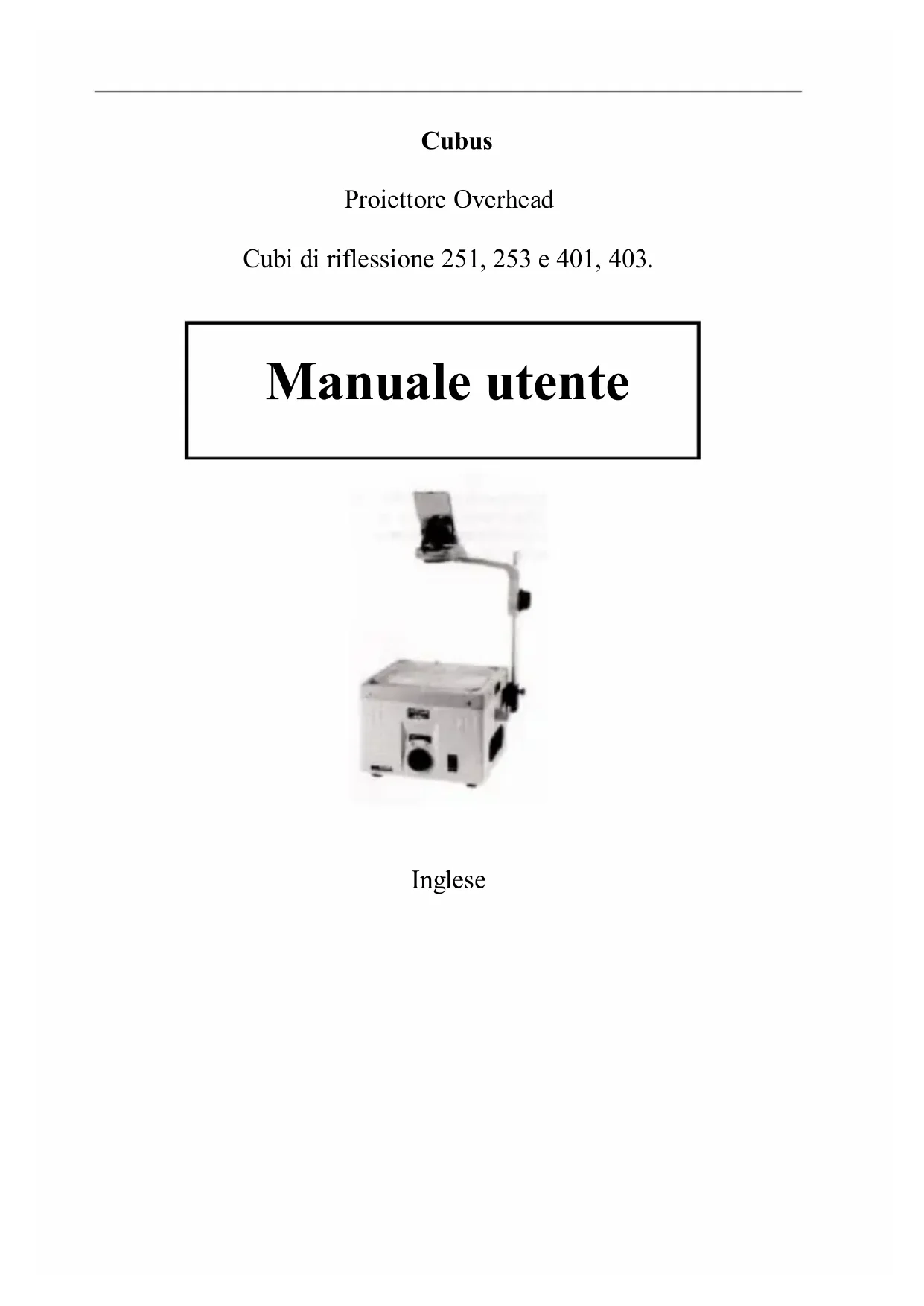

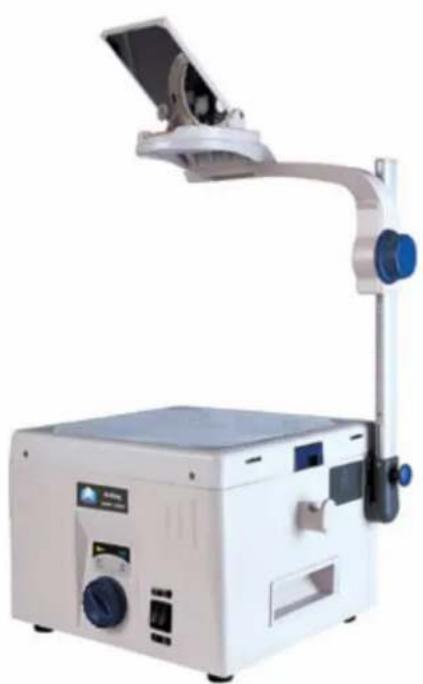

MANUALE UTENTE Cubus 401 Reflecta

6Cubus Proiettore Overhead Cubi di riflessione 251, 253 e 401, 403.

IngleseManuale d`uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.

IMPORTANTI PRECAUZIONI Quando si sta usando un proiettore Overhead, e` necessario seguire le precauzioni basilari di sicurezza, incluse le seguenti:

1. Leggere attentamente le seguenti istruzioni prima di operare con il proiettore

2. Assicurarsi che il voltaggio operativo del proiettore corrisponda al voltaggio

locale della vostra abitazione.

3. Assicurare una corretta ventilazione nell`area dove il Proiettore viene montato per

garantire una buona efficienza del sistema di raffreddamento. Posizionare il proiettore su una superficie robusta e piatta. Spegnere immediatamente l`apparecchio se il sistema di raffreddamento non funiona in modo corretto.

4. Per ridurre il rischio di scossa elettrica, non disassemblare l`apparecchio ma

portarlo da un tecnico qualificato quando il servizio di riparazione e` necessario. Un montaggio non corretto puo` causare scossa elettrica durante l`uso dell`unita`.

5. Inclinare verso l`alto il proiettore prima di accendere l`unita`.

6. Scollegare sempre l`unita` dalla presa elettrica prima di aprire il coperchio per la

pulizia, servizio e sostituzion della lampada oppure quando l`unita` non e` in uso. Non tirare mai il cavo per scollegare la spina. Afferrare la spina e disconnettere.

7. Lasciare raffreddare completamente l`unita` prima di sostituire la lampada.

Attenzione! Prestare attenzione e non toccare le parti calde dell`unita`!

8. Per evitare scosse elettriche, non esporre il proiettore overhead alla pioggia,

umidita` oppure ad altri liquidi.

9. Lasciare il proiettore overhead raffreddarsi completamente prima di ritirarlo.

10. Non lasciare il cavo elettrico pendere dal bordo del tavolo oppure dal supporto ed

entrare in contatto con parti calde dell`unita`.

11. E` necessario una rigida supervisione quando l`unita` viene usata nelle vicinanze

di bambini. Non lasciare l`unita` incustodita quando in uso.

Un meccanismo di sicurezza e` stato posizionato sul bordo della struttura dell`unita`. Quando la platina del proiettore viene aperta, la fornitura elettrica verra` eliminata. Prego assicurarsi che l`apparecchio sia stato scollegato durante la riparazione al fine di evitare scosse elettriche. 1Manuale d`uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.

Tavola dei contenuti 2 Nome delle parti 3 Specifiche e dati tecnici 4 Procedura operativa 5 Manutenzione&Riparazione 6

2Manuale d`uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.

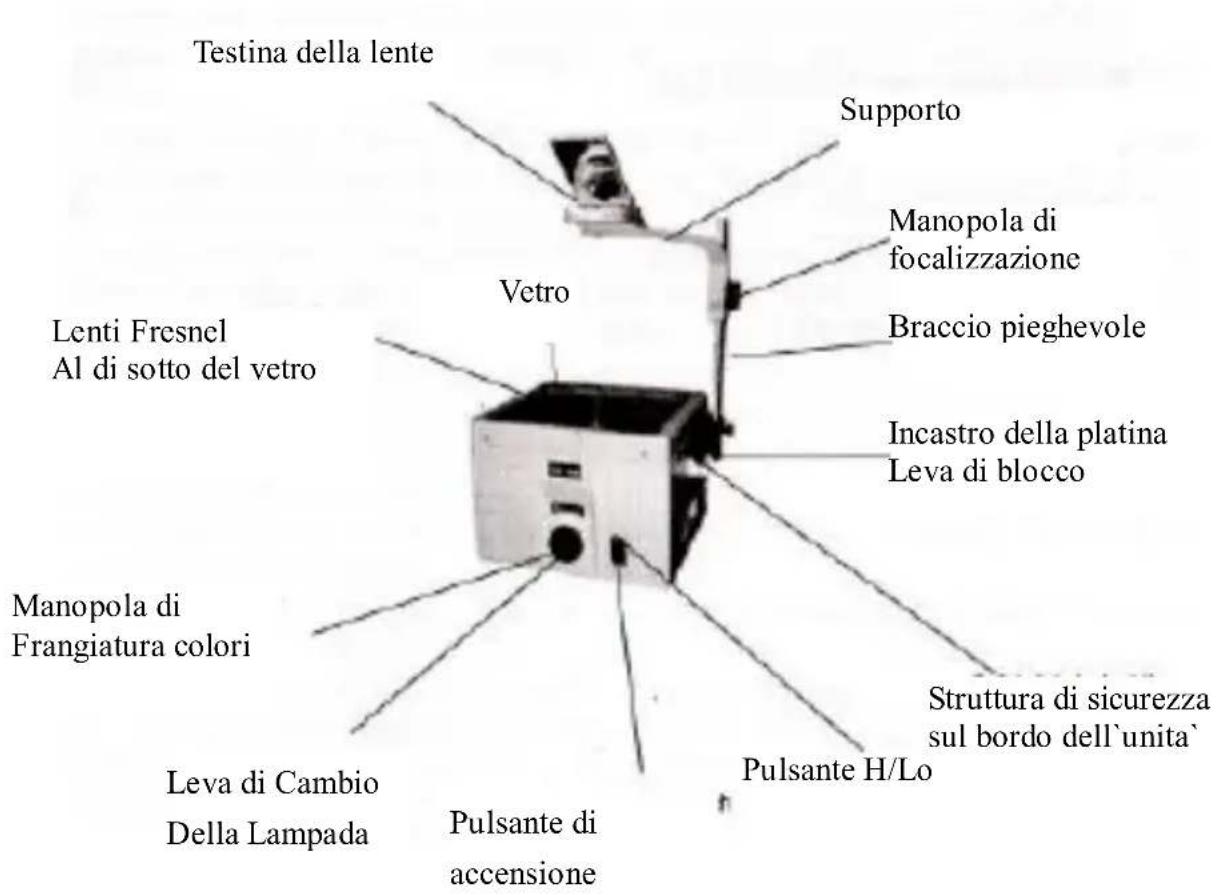

Lenti Fresnel Al di sotto del vetro Supporto

Manopola di focalizzazione Braccio pieghevole

Incastro della platina Leva di blocco Struttura di sicurezza sul bordo dell`unita` Pulsante H/Lo

Pulsante di accensione Manopola di Frangiatura colori

Leva di Cambio Della LampadaManuale d`uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.

SPECIFICHE E DATI TECNICI

Cubi 251 253 401 403 Lampada 24V/250-300W Lampada doppia 36V/400W Lampada doppia Voltaggio 220V/240V~/50Hz Commutatore Viene equipaggiata con un apparecchio di sicurezza ed affidabile. Per garantire una continuita` Doppia-lampd

operativa, assicurarsi che le due lampade funzionali siano state inserite. Livello di lavoro 285mmx285mm Angolo di proiezione 360 gradi angolo di rotazione ed inclinazione oltre 60 gradi Lunghezza focale 1-Lente f=285mm 3-lenti

4Manuale d`uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403. PROCEDURA OPERATIVA

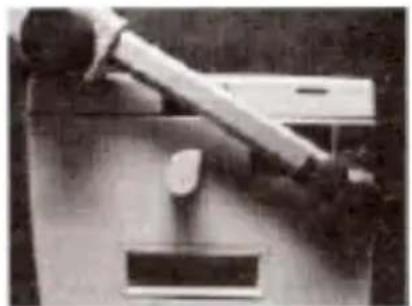

1. Regolare il supporto in posizione verticale come mostrato in Fig.1 e Fig.2, il

supporto si chiudera` automaticamente. Nota:prima di accenderel`unita`, prego misurare il voltaggio locale per selezionare il voltaggio d`entrata, suggerimao di selezionare 220V quando il voltaggio sulla corrente alternata e` di 200V/230V. Quando il voltaggio e`>a 230V, selezionare 240V al fine di aumentare il tempo di lavoro della lampada. Connettere la spina per l`alimentazione elettrica e premere il pulsante “ON/OFF”, l`unita` immediatamente inizia a funzionare.

2. Fare riferimento alla Figura 3 per il trasferimento della lampada.

->anello di regolazione per la frangiatura dei colori. Fare riferimento alla Fig.4 per aprire il coperchio superiore.

5Manuale d`uso per cubi di riflessione di Proiettore Overhead 251, 253 e 401, 403.

MANUTENZIONE E RIPARAZIONE

1. Cambiare la lampadina:Attenzione! Parti calde! Non cambiare la lampadina fino a

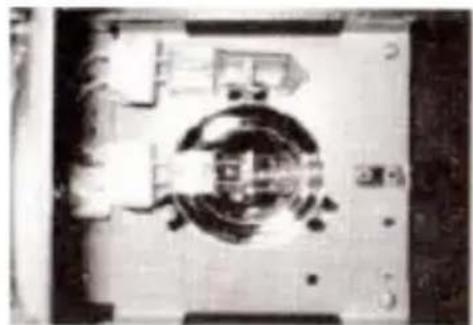

quando il proiettore non si sia raffreddato! Estrarre la spian principale prima di aprire il proiettore. Premere la leva della platina per estrarre la lampadina, inserirne una nuova nell`apposito supporto a destra dello stop (Fig.5). Chiudere il coperchio.

2. Quando la lampada e la ventola simultaneamente entrano in funzione, cambiare il

fuso (posizionato al di sotto della presa del connettore) 250W-tipo di fuso T 3.DA 400W-tipo di fuso T 5 DA Il proiettore deve essere aperto solamente da un tecnico specialista, da momento che alcune parti ad alta tensione sono facimente accessibili.

3. Pulitura della componenti ottiche:

Premere il pulsante per rilasciare il coperchio. Attenzione:usare solamente un panno soffice. Usare lo stesso metodo per pulire le lenti. Nota:prestare attenzione durante la sostituzione delle lenti Fresnel nel posizionare l`etichetta UP al di sotto delle lenti.

4. Lasciare raffreddare completamente l`unita` prima di ritirarla oppure di sostituire la

La nostra politica di continuo miglioramento potrebbe risultare in modificazioni di aspetto o specifiche.
