Cubus 251 - Projecteur Reflecta - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur à rétroprojection (overhead)
Marque	Reflecta
Modèle	Cubus 251
Dimensions d'emballage (L x l x h)	54 x 45 x 34,5 cm
Poids brut	12,5 à 14 kg selon la variante
Alimentation	220-240 V / 110-127 V, 50/60 Hz (commutable)
Type de lampe	Lampe duelle : 24 V / 250 W ou 36 V / 400 W
Puissance lumineuse	2000 à 3500 lumens selon la variante
Surface de travail (plateau)	285 x 285 mm
Angle d'inclinaison du miroir	Jusqu'à 60°
Rotation du miroir	360°
Longueur focale de l'objectif	f = 285 mm ou f = 320 mm (selon version)
Mise en marche	Ouvrir le couvercle du spéculum, brancher et allumer l'interrupteur
Refroidissement	Ventilateur intégré ; laisser refroidir avant de débrancher
Sécurité	Interrupteur de sécurité coupant l'alimentation à l'ouverture du couvercle
Changement de lampe	Ouvrir le capot supérieur, retirer la lampe usagée et insérer la nouvelle sans toucher la surface
Nettoyage du miroir et des lentilles	Souffler la poussière, brosser avec du coton hydrophile, puis essuyer avec un mélange alcool/éther
Précautions d'emploi	Ne pas exposer à l'humidité ; débrancher avant toute réparation ; ne pas obstruer la ventilation
Pièces détachées / réparabilité	Réparation réservée au personnel qualifié ; lampes remplaçables ; disponible chez le fabricant
Accessoires fournis	Cordon d'alimentation, notice d'utilisation
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - Cubus 251 Reflecta

Comment allumer le projecteur Cubus 251 ?

Placez le projecteur à l'horizontale, ouvrez le couvercle du miroir, branchez-le, puis actionnez l'interrupteur principal. La machine démarre immédiatement.

Comment choisir la bonne tension d'alimentation ?

Vérifiez la tension locale et utilisez le commutateur K2 (sous le capot de sécurité) pour sélectionner 220V (pour 200-230V) ou 240V (pour >230V). Pour 110-127V, choisissez la position correspondante.

Comment changer la lampe du projecteur ?

Éteignez et laissez refroidir complètement. Ouvrez le capot supérieur (figure 4), puis la parenthèse de la lentille condenseur (figure 5). Retirez la lampe usagée et insérez la nouvelle sans toucher la surface en verre pour éviter les traces de doigts.

Quelle lampe utiliser pour mon modèle ?

Selon la variante : 24V/250W (modèles 3900S2G, 3900T2G) ou 36V/400W (modèles 3900S4G, 3900T4G). Vérifiez la référence sur l'étiquette du projecteur.

Comment nettoyer le miroir et les lentilles ?

Soufflez d'abord la poussière, puis brossez doucement avec du coton hydrophile. Pour les lentilles, essuyez avec un mélange d'alcool et d'éther. N'utilisez pas de papier ou tissu qui pourrait rayer.

Que faire si le ventilateur ne fonctionne plus ?

Éteignez immédiatement le projecteur et débranchez-le. Ne l'utilisez pas tant que le ventilateur n'est pas réparé par un technicien qualifié. La ventilation est essentielle pour le refroidissement.

Puis-je utiliser le projecteur en continu pendant plusieurs heures ?

Oui, mais après utilisation, laissez-le refroidir en positionnant le bouton de mouvement en position moyenne pendant 3 à 5 minutes avant de l'éteindre complètement. Cela permet au ventilateur de refroidir la lampe.

Comment régler l'angle de projection ?

Vous pouvez incliner le miroir jusqu'à 60° et le faire pivoter à 360° pour orienter l'image selon vos besoins.

Que faire si l'image est floue ?

Vérifiez la mise au point en tournant la bague de l'objectif (si disponible). Assurez-vous aussi que la surface du plateau soit propre et que les lentilles ne soient pas sales.

Où trouver des pièces de rechange ou faire réparer mon projecteur ?

Contactez le service après-vente Reflecta ou un technicien agréé. Ne démontez pas vous-même l'appareil car cela pourrait annuler la garantie et présenter des risques électriques.

MODE D'EMPLOI Cubus 251 Reflecta

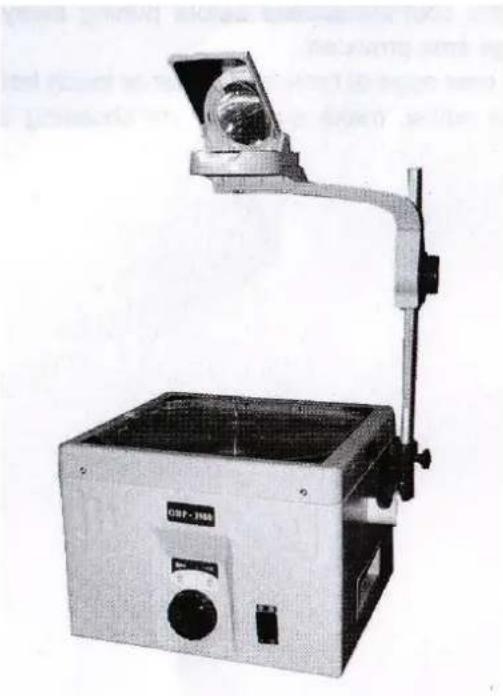

le manuel d'utilisation

les sauvegardes importantes

Lors de l'utilisation de votre rétro-projecteur, des précautions de sécurité de base devraient toujours être suivies, y compris les suivantes :

1. Lire les instructions suivantes soigneusement avant le fonctionnement du rétro-projecteur.
2. Assurer que la tension d'exploitation de porjector aérien correspondsd à votre tension locale
3. Le soin doit être pris pour assurer le flux d'air lisse du circuit de refroidissement. Éteignez immédiatement la machine si le refroidisseur ne fonctionne pas correctement.
4. Pour éviter la décharge électrique potentielle et assurer la stabilité des parties optiques, ne démontez pas cet appareil à moins que vous ne soyez un électricien technicien qualifié.
5. Incliner en haut le miroir de projection avant la mise en marche du rétro-projecteur.
6. couper le générateur lors d'une réparation ou examination du rétro-projecteur.
7. Seule le personnel qualifié a le droit d'exécuter la maintenance et le travail de réparation
8. Pour éviter le choc électrique potentiel, n'exposez pas ce rétro-projecteur à la pluie, à l'humidité, ou à d'autres liquides.
9. 1. laisser le rétro-projecteur se refroidir complètement avant de le mettre à part. Stockez le fil d'alimentation correctement dans le secteur de stockage fourni
10. Ne laissez pas de corde accrocher au bord de table ou résister ou toucher des surfaces chaudes
11. avant d'allumer le rétro-projecteur, assurez-vous que la tension que vous avez choisit est adaptée pour la machine.

Une enclenchement de sécurité est placé sur le bord du cabinet. Quand la platine du rétro-projecteur est ouverte, l'alimentation d'énergie coupera. Assurez-vous que la platine est ouverte pendant la réparation pour éviter la réserve électrique

table de matières

le nom des parties 3

les spécifications et les données techniques 4

les procédures d'opération 5

la maintenance et la réparation 6

imprimé en chine

version 0.1

septembre 2002

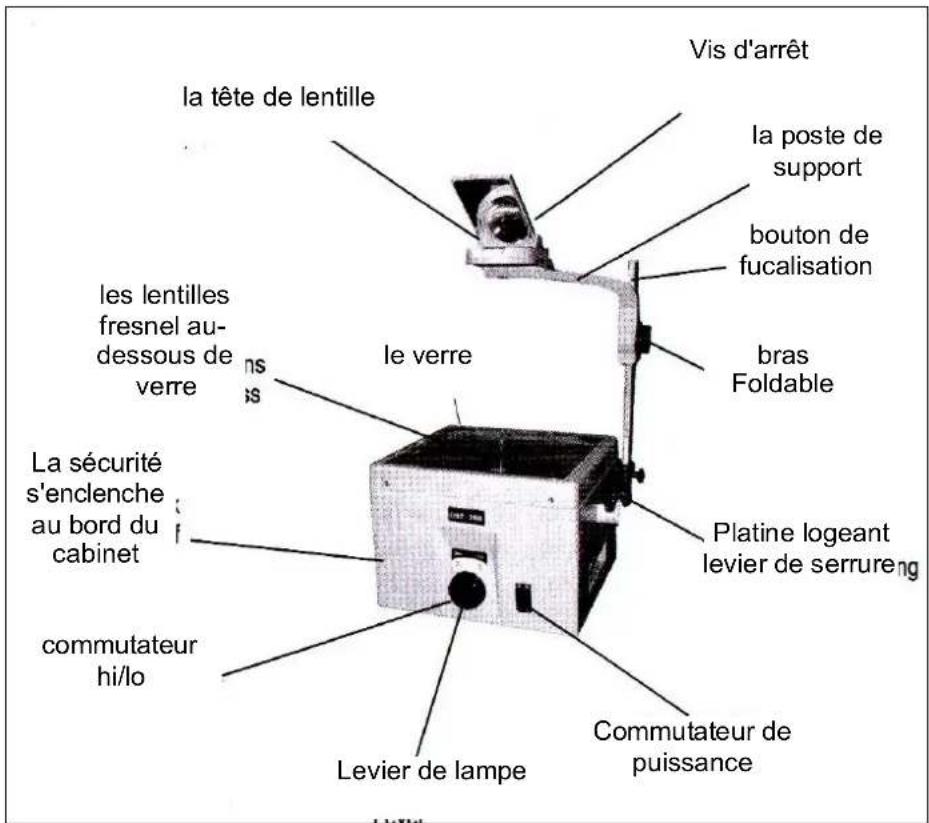

nom des parties

les spécifications et les données techniques

	3900S2G	3900T2G	3900S4G	3900T4G
LA MPE	24V/250W LAMPE DUELLE		36V/400W LAMPE DUELLE
VOLTAGE	220V/240V-50Hz ou 110V/127V-60Hz
Deux lampes de change	A la sécurité et le dispositif de changeur à deux lampes fiable. Assurez-vous qu'il travaille continuellement
Commutateur de sécurité	L'alimentation d'énergie peut être coupée quand le couvercle supérieure est ouverte. Assurez la sécurité de personnel de maintenance
Le plateau de travail	285mmx285mm
Angle de projection	Rotation de 360 degré et angle d'inclinaison jusqu'à 60 degré
Longueur focale	1- lentille d'elementf= 285mm	2- lentille d'elementf=320mm	1- lentille d'elementf=285mm	2- lentille d'elementf=320mm
Production légère	2000 lumens	2500 lumens	3000 lumens	3500 lumens
La dimension d'emballage	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm	54x45x34,5cm
Le poids brut	12,5 kg	13kg	13,5kg	14kg

les procedures d'operation

1. Ajustez le poste à la position horizontale comme la figue (1) et la figue (2), il auto-fermera fermement. Après l'ouverture de la couvercle du spéculum, la connexion de l'alimentation d'énergie et du demarage du commutateur, la machine commencera à travailler immédiatement. Note: avant l'ouverture de l'alimentation d'énergie, ne mesurent la tension locale pour choisir le commutateur K2, Nous suggérons de choisir 220v quand la tension est en alternance du courant 200V-230V. quand la tension >230V, vous devez choisir 240V pour augmenter le temps de travail de la lampe. (Note : K2 est un commutateur installent la base de sécurité à l'intérieur de la machine)

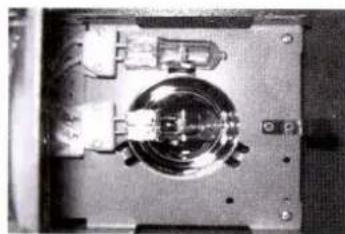

1. Référez-vous à la figue (3) pour transférer la lampe. Référez-vous à la figue (4) pour ouvrir la couverture supérieure

1. Selon la figue (5), ouvert la parenthèse de lentille de condensateur et remplace la lampe. Laissez la lampe se refroidir complètement avant le remplacement de la lampe pour ne pas brûler les doigts. Couvrez la nouvelle lampe lors de l'insertion de la lampe dans la douille de lampe pour éviter la trace de doigt et la salissure qui raccourcira le temps de travail de la lampe.

1. Quand la lentille réfléchissante est détériorée par la poussière, ne le nettoyez pas avec aucun tissu de papier ou de coton. La méthode correcte est : soufflez la poussière superficielle d'abord, brossez ensuite la surface doucement avec le coton hydrophile. Prêtez l'attention à la maintenance, n'oubliez pas de couvrir la lentille réfléchissante et la couverture chaque fois qu'éteignent la machine.

2. Brossez la surface avec le coton hydrophile quand le miroir objectif est couvert de la poussière, utilisez ensuite le liquide de mélange d'alcool et d'éther pour l'essuyer jusqu'à ce qu'elle soit propre.

3. Ne coupez pas la machine immédiatement après l'utilisation. Attendez jusqu'à ce qu'il se refroidisse complètement. Le processus juste est : ajustez le bouton de mouvement à la moyenne position pendant 3-5 minutes, alors les lampes arrêteront de travailler et le circuit de refroidissement commencera à travailler.
