MANUAL DE UTILIZADOR AMP600MKII IBIZA SOUND

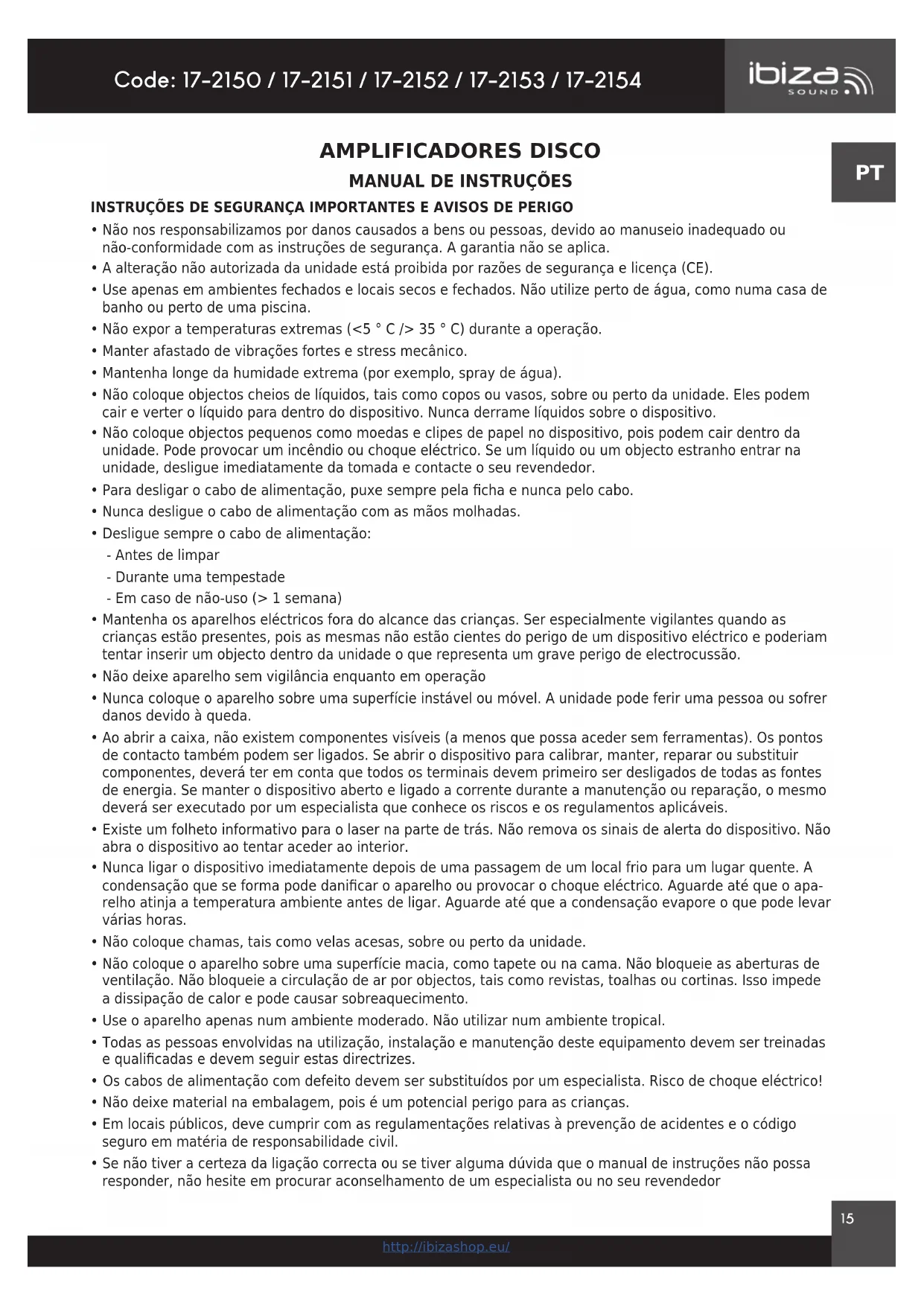

• Não nos responsabilizamos por danos causados a bens ou pessoas, devido ao manuseio inadequado ou não-conformidade com as instruções de segurança. A garantia não se aplica.

• A alteração não autorizada da unidade está proibida por razões de segurança e licença (CE).

• Use apenas em ambientes fechados e locais secos e fechados. Não utilize perto de água, como numa casa de banho ou perto de uma piscina.

• Não expor a temperaturas extremas (<5 ° C /> 35 ° C) durante a operação.

• Manter afastado de vibrações fortes e stress mecânico.

• Mantenha longe da humidade extrema (por exemplo, spray de água).

• Não coloque objectos cheios de líquidos, tais como copos ou vasos, sobre ou perto da unidade. Eles podem cair e verter o líquido para dentro do dispositivo. Nunca derrame líquidos sobre o dispositivo.

• Não coloque objectos pequenos como moedas e clipes de papel no dispositivo, pois podem cair dentro da unidade. Pode provocar um incêndio ou choque eléctrico. Se um líquido ou um objecto estranho entrar na unidade, desligue imediatamente da tomada e contacte o seu revendedor.

• Para desligar o cabo de alimentação, puxe sempre pela 󰊟cha e nunca pelo cabo.

• Nunca desligue o cabo de alimentação com as mãos molhadas.

• Desligue sempre o cabo de alimentação: - Antes de limpar - Durante uma tempestade - Em caso de não-uso (> 1 semana)

• Mantenha os aparelhos eléctricos fora do alcance das crianças. Ser especialmente vigilantes quando as crianças estão presentes, pois as mesmas não estão cientes do perigo de um dispositivo eléctrico e poderiam tentar inserir um objecto dentro da unidade o que representa um grave perigo de electrocussão.

• Não deixe aparelho sem vigilância enquanto em operação

• Nunca coloque o aparelho sobre uma superfície instável ou móvel. A unidade pode ferir uma pessoa ou sofrer danos devido à queda.

• Ao abrir a caixa, não existem componentes visíveis (a menos que possa aceder sem ferramentas). Os pontos de contacto também podem ser ligados. Se abrir o dispositivo para calibrar, manter, reparar ou substituir componentes, deverá ter em conta que todos os terminais devem primeiro ser desligados de todas as fontes de energia. Se manter o dispositivo aberto e ligado a corrente durante a manutenção ou reparação, o mesmo deverá ser executado por um especialista que conhece os riscos e os regulamentos aplicáveis.

• Existe um folheto informativo para o laser na parte de trás. Não remova os sinais de alerta do dispositivo. Não abra o dispositivo ao tentar aceder ao interior.

• Nunca ligar o dispositivo imediatamente depois de uma passagem de um local frio para um lugar quente. A condensação que se forma pode dani󰊟car o aparelho ou provocar o choque eléctrico. Aguarde até que o apa- relho atinja a temperatura ambiente antes de ligar. Aguarde até que a condensação evapore o que pode levar várias horas.

• Não coloque chamas, tais como velas acesas, sobre ou perto da unidade.

• Não coloque o aparelho sobre uma superfície macia, como tapete ou na cama. Não bloqueie as aberturas de ventilação. Não bloqueie a circulação de ar por objectos, tais como revistas, toalhas ou cortinas. Isso impede a dissipação de calor e pode causar sobreaquecimento.

• Use o aparelho apenas num ambiente moderado. Não utilizar num ambiente tropical.

• Todas as pessoas envolvidas na utilização, instalação e manutenção deste equipamento devem ser treinadas e quali󰊟cadas e devem seguir estas directrizes.

• Os cabos de alimentação com defeito devem ser substituídos por um especialista. Risco de choque eléctrico!

• Não deixe material na embalagem, pois é um potencial perigo para as crianças.

• Em locais públicos, deve cumprir com as regulamentações relativas à prevenção de acidentes e o código seguro em matéria de responsabilidade civil.

• Se não tiver a certeza da ligação correcta ou se tiver alguma dúvida que o manual de instruções não possa responder, não hesite em procurar aconselhamento de um especialista ou no seu revendedor PTMANUAL - AMP-MKII Amplifiers

©Copyright LOTRONIC 2024 CONTROLOS DO PAINEL FRONTAL: 1. Interruptor On/Off 2. Controlo de Gain : Ajusta o nível do sinal de entrada e o volume de saída do ampli󰊟cador. 3. Display LED: Mostra o nível de saída Master.

Conecte a saída principal do seu mixer ou fonte de áudio ao conector de 6,35 mm ou entrada RCA (XLR no AMP- 2000-MKII). Nota: Essas entradas Jack e RCA estão em paralelo, então elas também podem ser usadas como saída de linha se você quiser conectar outro ampli󰊟cador em cascata.

2. Saídas de Colunas

Saídas do alto-falante no bloco de terminais de parafuso ou nos conectores do Turnlock. Aviso! Não use as duas saídas ao mesmo tempo. Use apenas alto-falantes com impedância mínima de 4 ohms Nota: Para evitar danos nas colunas, use apenas colunas com a mesma impedância e potência que o ampli󰅰- cador. Use apenas cabos de colunas e nunca cabos de sinal utilizados em microfones, instrumentos musicais e equipamentos de áudio em geral.

3. Fonte de Alimentação: Tomada

Antes de ligar o equipamento à tomada, consulte as seguintes indicações

• A tomada deve ter ligação terra e estar em conformidade com os regulamentos de segurança. Em caso de dúvida consulte um electricista.

• A voltagem da tomada de corresponder à voltagem indicada no painel traseiro (+/-10%)

• O interruptor On /O󰊞 deve estar na posição OFF

• O ampli󰊟cador deve ser desligado antes de ser desligado da tomada.

Ligue o ampli󰊟cador por último e desligue-o em primeiro lugar quando em instalação áudio. Coloque todos os controlos no mínimo de modo de evitar o ruído desagradável e até perigoso.

INSTALAÇÃO E OPERAÇÃO

O seu ampli󰊟cador é uma unidade de alta potência que deve ser instalada num local bem ventilado e longe do calor, humidade, choques e poeiras de modo a evitar mau funcionamento, defeitos, choques eléctricos e risco de incêndio. O ar de refrigeração entra através do painel frontal e saí através do painel traseiro. A boa ventila- ção é, portanto, de suma importância. Se instalar o ampli󰊟cador numa rack de equipamentos ou numa mala, certi󰊟que-se de que não obstrui o 󰊠uxo de ar. Nunca instale o ampli󰊟cador numa rack fechado ou 󰊠ight case pois parte do calor é libertado pela placa de metal inferior. Recomenda-se deixar pelo menos um espaço livre por baixo do ampli󰊟cador.

Antes de efectuar quaisquer ligações, desligue todos os aparelhos que pretende interligar. Usar apenas cabos de alta qualidade adequados a esta aplicação. Manuseie os cabos com cuidado e veri󰊟que o 󰊠uxo de ar regular- mente. Só puxar pelas 󰊟chas, nunca pelo cabo. Não use força para desligar um cabo. Sempre enrolar os cabos sem fazer nós ou dobras de modo a garantir uma vida longa, bom funcionamento e desempenho ideal. PREVENÇÃO E DETECÇÃO DE INTERFERÊNCIA Certi󰊟que-se de que instala o ampli󰊟cador num lugar longe de radiações de frequência industrial. Evite instalar o ampli󰊟cador perto de um telefone, TV, rádio ou telemóvel. Estes equipamentos são fontes de interferência. Quando ligar outros componentes na sua instalação, evite a constituição de loops de terra que são prejudiciais à qualidade de som do ampli󰊟cador e potencialmente perigoso. É a melhor maneira (embora nem sempre rea- lizável) para evitar loops de terra é ligar a todos os componentes para um ponto central (ligação star). O ponto central de uma instalação de som é a mesa de mistura. A 󰊟m de determinar a causa da interferência, ligue as diferentes secções da mesa de mistura às outras uni- dades na seguinte sequência. Apenas fazer a ligação da próxima depois de veri󰊟car o som.Code: 17-2150 / 17-2151 / 17-2152 / 17-2153 / 17-2154

http://ibizashop.eu/ ESPECIFICAÇÕES AMP300-MKII AMP600-MKII AMP800-MKII AMP1000- MKII AMP2000- MKII Potência 2 x 240W 4Ω 2 x 480W 4Ω 2 x 600W 4Ω 2 x 800W 4Ω 2 x 1500W 4Ω 2 x 160W 8Ω 2 x 320W 8Ω 2 x 400W 8Ω 2 x 600W 8Ω 2 x 1000W 8Ω Distorção Har- mónica Total 1% 1% 1% 1% 1% Frequência 20Hz-20KHz -0.5/+1dB 20Hz-20KHz -0.5/+1dB 20Hz-20KHz -0.5/+1dB 20Hz-20KHz -0.5/+1dB 20Hz-20KHz -0.5/+1dB Relação sinal-ruído >89dB >89dB >89dB >89dB >89dB Separação de Canal (f=1kHz) 56dB 54dB 54dB 52dB 50dB Nível de Entrada 850mV 850mV 850mV 850mV 850mV Impedância de Entrada 20KΩ 20KΩ 20KΩ 20KΩ 20KΩ Fonte de Alimentação 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz Consumo de energía estática 7W 9W 11W 14W 20W Consumo de energía PMPO 220W 580W 730W 830W 1300W Observe: As especi󰊟cações e melhorias no design desta unidade e deste manual estão sujeitas a alterações sem aviso prévio por escrito. Produtos eléctricos não devem ser colocados no lixo doméstico. Por favor, traga-os a um centro de reciclagem. Consulte as autoridades locais ou o seu revendedor sobre como procederMANUAL - AMP-MKII Amplifiers
