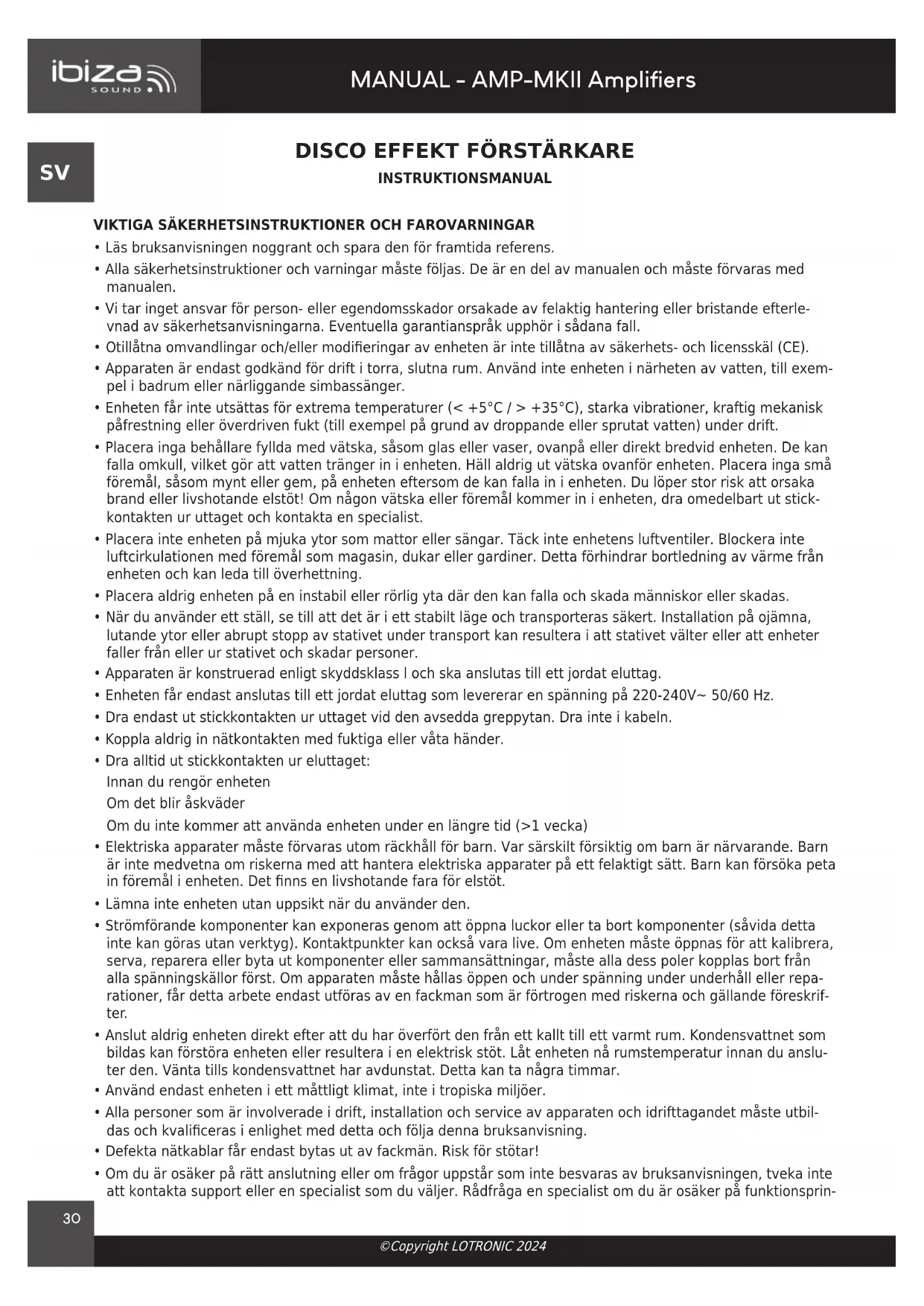

BRUKSANVISNING AMP600MKII IBIZA SOUND

• Läs bruksanvisningen noggrant och spara den för framtida referens.

• Alla säkerhetsinstruktioner och varningar måste följas. De är en del av manualen och måste förvaras med manualen.

• Vi tar inget ansvar för person- eller egendomsskador orsakade av felaktig hantering eller bristande efterle- vnad av säkerhetsanvisningarna. Eventuella garantianspråk upphör i sådana fall.

• Otillåtna omvandlingar och/eller modi󰊟eringar av enheten är inte tillåtna av säkerhets- och licensskäl (CE).

• Apparaten är endast godkänd för drift i torra, slutna rum. Använd inte enheten i närheten av vatten, till exem- pel i badrum eller närliggande simbassänger.

• Enheten får inte utsättas för extrema temperaturer (< +5°C / > +35°C), starka vibrationer, kraftig mekanisk påfrestning eller överdriven fukt (till exempel på grund av droppande eller sprutat vatten) under drift.

• Placera inga behållare fyllda med vätska, såsom glas eller vaser, ovanpå eller direkt bredvid enheten. De kan falla omkull, vilket gör att vatten tränger in i enheten. Häll aldrig ut vätska ovanför enheten. Placera inga små föremål, såsom mynt eller gem, på enheten eftersom de kan falla in i enheten. Du löper stor risk att orsaka brand eller livshotande elstöt! Om någon vätska eller föremål kommer in i enheten, dra omedelbart ut stick- kontakten ur uttaget och kontakta en specialist.

• Placera inte enheten på mjuka ytor som mattor eller sängar. Täck inte enhetens luftventiler. Blockera inte luftcirkulationen med föremål som magasin, dukar eller gardiner. Detta förhindrar bortledning av värme från enheten och kan leda till överhettning.

• Placera aldrig enheten på en instabil eller rörlig yta där den kan falla och skada människor eller skadas.

• När du använder ett ställ, se till att det är i ett stabilt läge och transporteras säkert. Installation på ojämna, lutande ytor eller abrupt stopp av stativet under transport kan resultera i att stativet välter eller att enheter faller från eller ur stativet och skadar personer.

• Apparaten är konstruerad enligt skyddsklass l och ska anslutas till ett jordat eluttag.

• Enheten får endast anslutas till ett jordat eluttag som levererar en spänning på 220-240V~ 50/60 Hz.

• Dra endast ut stickkontakten ur uttaget vid den avsedda greppytan. Dra inte i kabeln.

• Koppla aldrig in nätkontakten med fuktiga eller våta händer.

• Dra alltid ut stickkontakten ur eluttaget: Innan du rengör enheten Om det blir åskväder Om du inte kommer att använda enheten under en längre tid (>1 vecka)

• Elektriska apparater måste förvaras utom räckhåll för barn. Var särskilt försiktig om barn är närvarande. Barn är inte medvetna om riskerna med att hantera elektriska apparater på ett felaktigt sätt. Barn kan försöka peta in föremål i enheten. Det 󰊟nns en livshotande fara för elstöt.

• Lämna inte enheten utan uppsikt när du använder den.

• Strömförande komponenter kan exponeras genom att öppna luckor eller ta bort komponenter (såvida detta inte kan göras utan verktyg). Kontaktpunkter kan också vara live. Om enheten måste öppnas för att kalibrera, serva, reparera eller byta ut komponenter eller sammansättningar, måste alla dess poler kopplas bort från alla spänningskällor först. Om apparaten måste hållas öppen och under spänning under underhåll eller repa- rationer, får detta arbete endast utföras av en fackman som är förtrogen med riskerna och gällande föreskrif- ter.

• Anslut aldrig enheten direkt efter att du har överfört den från ett kallt till ett varmt rum. Kondensvattnet som bildas kan förstöra enheten eller resultera i en elektrisk stöt. Låt enheten nå rumstemperatur innan du anslu- ter den. Vänta tills kondensvattnet har avdunstat. Detta kan ta några timmar.

• Använd endast enheten i ett måttligt klimat, inte i tropiska miljöer.

• Alla personer som är involverade i drift, installation och service av apparaten och idrifttagandet måste utbil- das och kvali󰊟ceras i enlighet med detta och följa denna bruksanvisning.

• Defekta nätkablar får endast bytas ut av fackmän. Risk för stötar!

• Om du är osäker på rätt anslutning eller om frågor uppstår som inte besvaras av bruksanvisningen, tveka inte att kontakta support eller en specialist som du väljer. Rådfråga en specialist om du är osäker på funktionsprin- SVCode: 17-2150 / 17-2151 / 17-2152 / 17-2153 / 17-2154

http://ibizashop.eu/ cipen eller produktens säkerhet. KONTROLLER PÅ FRONTPANELEN: 1. På/av-brytare med Power LED 2. Förstärkningskontroll: Tillåter att dämpa insignalsnivån och förstärkarens utgångsvolym. 3. LED Vumometer : Visar huvudutgångsnivån. BAKRE ANSLUTNINGAR 1. Linjeingång Anslut masterutgången på din mixer eller ljudkälla till 6,35 mm eller RCA-ingången (XLR på AMP2000-MKII) på förstärkaren. 2. Högtalarutgångar Högtalarutgångar via skruvterminaler eller Turnlock- kontakter. Observera: Använd inte båda kontakterna samti- digt! Använd endast högtalare med en minsta impedans på 4 ohm. Obs: För att undvika skador på högtalarna och/eller förstärkaren, använd endast högtalare som har samma impedans och e󰊞ekt som förstärkaren. Använd endast högtalarkablar och aldrig signalkablar som de som används för mikrofoner, musikins- trument och ljudutrustning i allmänhet.

Elnät INSTALLATION ELEKTRISKA ANSLUTNINGAR Innan du ansluter förstärkaren till ett vägguttag, kontrollera följande punkter

• Nätuttaget måste vara jordat och följa säkerhetsföreskrifterna. Om du är osäker, fråga och elektriker.

• Nätspänningen måste motsvara matningsspänningen som anges på bakpanelen (+/-10%)

• På/av-omkopplaren måste vara i läge OFF

• Förstärkaren måste stängas av innan du drar ur nätsladden.

Slå alltid på förstärkaren äntligen och stäng av den först i din ljudinstallation. Ställ in alla kontroller på ett mini- mum för att undvika obehagligt och till och med farligt ljud.

INSTALLATION OCH DRIFT

Din förstärkare är en höge󰊞ektsenhet som måste installeras på en välventilerad plats långt från värme, fukt, stötar och damm för att undvika funktionsfel, standardinställningar, elektriska stötar och risk för brand. Kylluf- ten kommer in via frontpanelen och går ut via bakpanelen. Den goda ventilationen är därför av största vikt. Om du installerar förstärkaren i ett utrustningsställ eller en 󰊠ightcase, se till att inte blockera luft󰊠ödet. Installera aldrig förstärkaren i ett stängt rack eller 󰊠yghus eftersom en del av värmen evakueras av metalljordplattan. Det rekommenderas att lämna minst ett ledigt utrymme under förstärkaren. LJUDANSLUTNINGAR Innan du gör några anslutningar, stäng av alla enheter som du vill koppla ihop. Använd endast kablar av hög kvalitet som är lämpliga för denna applikation. Hantera kablarna varsamt och kontrollera luft󰊠ödet regelbundet. Dra bara i kontakterna, aldrig i kabeln. Använd inte våld för att koppla ur en ledning. Rulla alltid kablarna utan att göra knutar eller böja dem för att säkerställa lång livslängd, korrekt drift och optimal prestanda. FÖREBYGGANDE OCH UPPTÄCKT AV STÖRNINGAR

• Se till att installera förstärkaren på en plats långt borta från industriell och högfrekvent strålning. Undvik att installera förstärkaren nära en radio, TV eller mobiltelefon. Dessa enheter är störningskällor.

• När du ansluter de andra komponenterna i din installation, undvik bildandet av jordslingor som är skadliga för förstärkarens utmärkta ljudkvaliteter och potentiellt farliga. Det bästa sättet (även om det inte alltid är möjligt) att undvika jordslingor är att ansluta alla komponenters jord till en central punkt (stjärnanslutning). Den centrala punkten i en ljudinstallation är mixern.

• För att fastställa orsaken till störningen, anslut mixerns olika sektioner i följande ordning till de andra enheter- na. Gör bara nästa anslutning när du har kontrollerat ljudet av den faktiska.MANUAL - AMP-MKII Amplifiers

©Copyright LOTRONIC 2024 SPECIFIKATIONER AMP300-MKII AMP600-MKII AMP800-MKII AMP1000-MKII AMP2000-MKII Musike󰊞ekt 2 x 240 W 4Ω 2 x 480W 4Ω 2 x 600W 4Ω 2 x 800W 4Ω 2 x 1500W 4Ω 2 x 160 W 8 Ω 2 x 320 W 8 Ω 2 x 400 W 8 Ω 2 x 600 W 8 Ω 2 x 1000 W 8 Ω THD @ 1kHz 1% 1% 1% 1% 1% Frekv. Område 20Hz-20 KHz - 0,5/+1dB 20Hz-20KHz -0,5/+1dB 20Hz-20KHz -0,5/+1dB 20Hz-20KHz -0,5/+1dB 20Hz-20KHz -0,5/+1dB S/N-förhållande >89dB >89dB >89dB >89dB >89dB Kanalseparation (f=1kHz) 56dB 54dB 54dB 52dB 50dB Ingångsnivå 850mV 850mV 850mV 850mV 850mV Ingångsimpedans 20KΩ 20KΩ 20KΩ 20KΩ 20KΩ Strömförsörjning 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz Statisk strömförbrukning 7W 9W 11W 14W 20W PMPO strömförbrukning 220W 580W 730W 830W 1300W Observera: Speci󰊟kationer och förbättringar i utformningen av denna enhet och denna manual kan ändras utan föregående skriftligt meddelande. Elektriska produkter får inte kastas i hushållssoporna. Lämna dem till en återvinningsstation. Fråga dina lokala myndi- gheter eller din återförsäljare om hur du ska gå tillväga.Code: 17-2150 / 17-2151 / 17-2152 / 17-2153 / 17-2154
