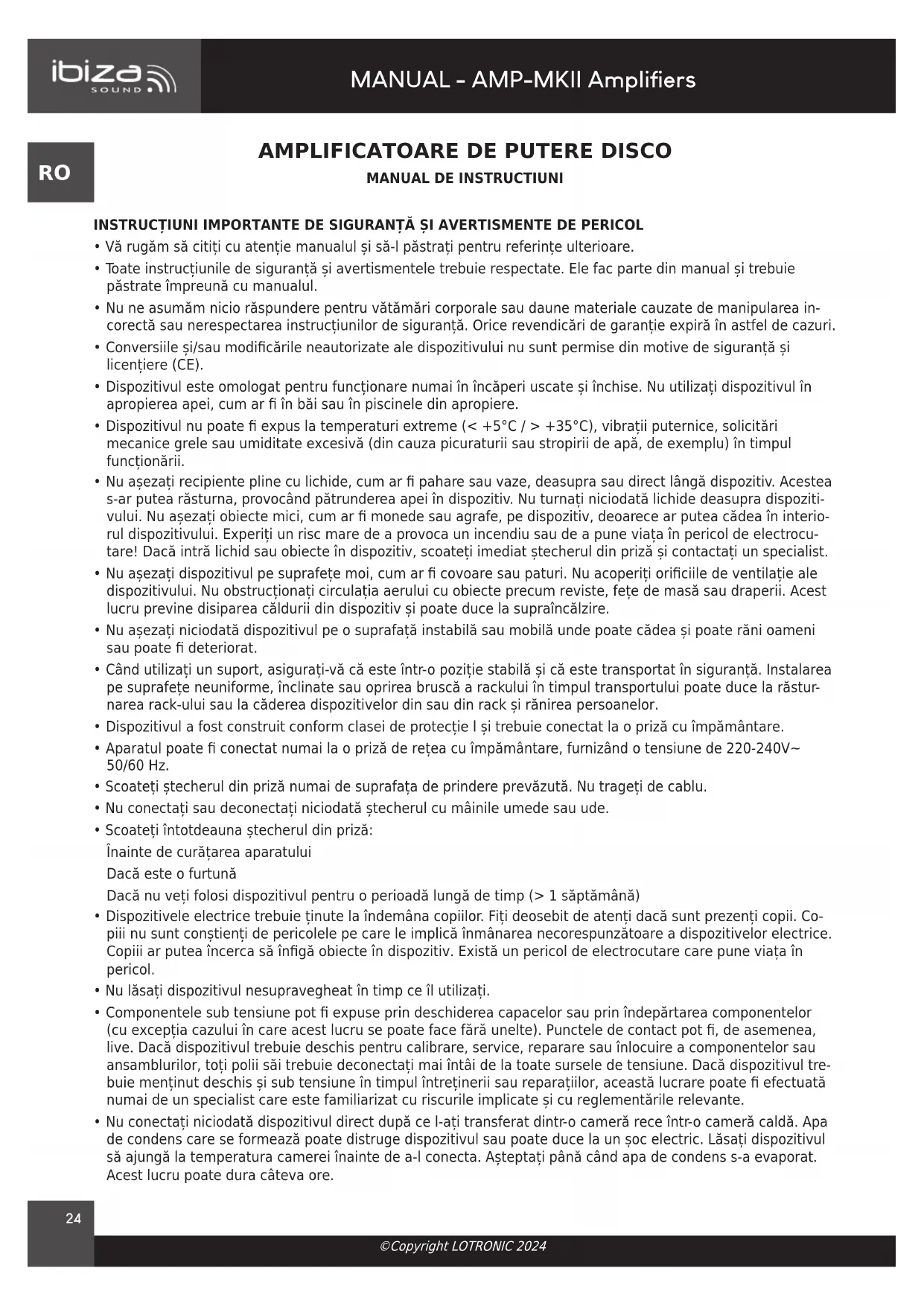

MANUAL DE UTILIZARE AMP600MKII IBIZA SOUND

• Vă rugăm să citiți cu atenție manualul și să-l păstrați pentru referințe ulterioare.

• Toate instrucțiunile de siguranță și avertismentele trebuie respectate. Ele fac parte din manual și trebuie păstrate împreună cu manualul.

• Nu ne asumăm nicio răspundere pentru vătămări corporale sau daune materiale cauzate de manipularea in- corectă sau nerespectarea instrucțiunilor de siguranță. Orice revendicări de garanție expiră în astfel de cazuri.

• Conversiile și/sau modi󰊟cările neautorizate ale dispozitivului nu sunt permise din motive de siguranță și licențiere (CE).

• Dispozitivul este omologat pentru funcționare numai în încăperi uscate și închise. Nu utilizați dispozitivul în apropierea apei, cum ar 󰊟 în băi sau în piscinele din apropiere.

• Dispozitivul nu poate 󰊟 expus la temperaturi extreme (< +5°C / > +35°C), vibrații puternice, solicitări mecanice grele sau umiditate excesivă (din cauza picuraturii sau stropirii de apă, de exemplu) în timpul funcționării.

• Nu așezați recipiente pline cu lichide, cum ar 󰊟 pahare sau vaze, deasupra sau direct lângă dispozitiv. Acestea s-ar putea răsturna, provocând pătrunderea apei în dispozitiv. Nu turnați niciodată lichide deasupra dispoziti- vului. Nu așezați obiecte mici, cum ar 󰊟 monede sau agrafe, pe dispozitiv, deoarece ar putea cădea în interio- rul dispozitivului. Experiți un risc mare de a provoca un incendiu sau de a pune viața în pericol de electrocu- tare! Dacă intră lichid sau obiecte în dispozitiv, scoateți imediat ștecherul din priză și contactați un specialist.

• Nu așezați dispozitivul pe suprafețe moi, cum ar 󰊟 covoare sau paturi. Nu acoperiți ori󰊟ciile de ventilație ale dispozitivului. Nu obstrucționați circulația aerului cu obiecte precum reviste, fețe de masă sau draperii. Acest lucru previne disiparea căldurii din dispozitiv și poate duce la supraîncălzire.

• Nu așezați niciodată dispozitivul pe o suprafață instabilă sau mobilă unde poate cădea și poate răni oameni sau poate 󰊟 deteriorat.

• Când utilizați un suport, asigurați-vă că este într-o poziție stabilă și că este transportat în siguranță. Instalarea pe suprafețe neuniforme, înclinate sau oprirea bruscă a rackului în timpul transportului poate duce la răstur- narea rack-ului sau la căderea dispozitivelor din sau din rack și rănirea persoanelor.

• Dispozitivul a fost construit conform clasei de protecție l și trebuie conectat la o priză cu împământare.

• Aparatul poate 󰊟 conectat numai la o priză de rețea cu împământare, furnizând o tensiune de 220-240V~ 50/60 Hz.

• Scoateți ștecherul din priză numai de suprafața de prindere prevăzută. Nu trageți de cablu.

• Nu conectați sau deconectați niciodată ștecherul cu mâinile umede sau ude.

• Scoateți întotdeauna ștecherul din priză: Înainte de curățarea aparatului Dacă este o furtună Dacă nu veți folosi dispozitivul pentru o perioadă lungă de timp (> 1 săptămână)

• Dispozitivele electrice trebuie ținute la îndemâna copiilor. Fiți deosebit de atenți dacă sunt prezenți copii. Co- piii nu sunt conștienți de pericolele pe care le implică înmânarea necorespunzătoare a dispozitivelor electrice. Copiii ar putea încerca să în󰊟gă obiecte în dispozitiv. Există un pericol de electrocutare care pune viața în pericol.

• Nu lăsați dispozitivul nesupravegheat în timp ce îl utilizați.

• Componentele sub tensiune pot 󰊟 expuse prin deschiderea capacelor sau prin îndepărtarea componentelor (cu excepția cazului în care acest lucru se poate face fără unelte). Punctele de contact pot 󰊟, de asemenea, live. Dacă dispozitivul trebuie deschis pentru calibrare, service, reparare sau înlocuire a componentelor sau ansamblurilor, toți polii săi trebuie deconectați mai întâi de la toate sursele de tensiune. Dacă dispozitivul tre- buie menținut deschis și sub tensiune în timpul întreținerii sau reparațiilor, această lucrare poate 󰊟 efectuată numai de un specialist care este familiarizat cu riscurile implicate și cu reglementările relevante.

• Nu conectați niciodată dispozitivul direct după ce l-ați transferat dintr-o cameră rece într-o cameră caldă. Apa de condens care se formează poate distruge dispozitivul sau poate duce la un șoc electric. Lăsați dispozitivul să ajungă la temperatura camerei înainte de a-l conecta. Așteptați până când apa de condens s-a evaporat. Acest lucru poate dura câteva ore. ROCode: 17-2150 / 17-2151 / 17-2152 / 17-2153 / 17-2154

• Utilizați dispozitivul numai într-un climat moderat, nu în medii tropicale.

• Toate persoanele implicate în operarea, instalarea și întreținerea dispozitivului și punerea în funcțiune a aces- tuia trebuie să 󰊟e instruite și cali󰊟cate în mod corespunzător și să respecte aceste instrucțiuni de utilizare.

• Cablurile de rețea defecte pot 󰊟 înlocuite numai de specialiști. Pericol de șoc!

• Dacă nu sunteți sigur de conexiunea corectă sau dacă apar întrebări la care nu se răspunde în instrucțiunile de utilizare, vă rugăm să nu ezitați să contactați asistența sau un specialist la alegere. Consultați un specialist dacă aveți îndoieli cu privire la principiul de funcționare sau siguranța produsului. COMENZI DE PE PANOUL FRONTAL: 1. Comutator pornit/oprit cu LED de alimentare 2. Gain Control: Permite atenuarea nivelului semnalului de intrare și a volumului de ieșire al amplificatorului. 3. LED Vumeter : Afișează nivelul de ieșire principal.

1. Intrare de linie Conectați ieșirea master a mixerului sau a sursei audio la intrarea de 6,35 mm sau RCA (XLR pe AMP2000-MKII) a ampli󰊟catorului. 2. Ieșiri difuzoare Ieșiri difuzoare prin terminale cu șurub sau conectori Turnlock . Vă rugăm să rețineți: nu utilizați ambii conectori în același timp! Utilizați numai difuzoare cu o impedanță minimă de 4 ohmi. Notă: Pentru a evita deteriorarea difuzoarelor și/sau a ampli󰊟catorului, utilizați numai difuzoare care au aceeași impedanță și putere nominală ca și ampli󰊟catorul. Utilizați numai cabluri pentru difuzoare și niciodată cabluri de semnal precum cele utili- zate pentru microfoane, instrumente muzicale și echipamente audio în general. ALIMENTARE ELECTRICĂ Rețea INSTALARE

LEGĂTURILE ELECTRICE

Înainte de a conecta ampli󰊟catorul la o priză de perete, veri󰊟cați următoarele puncte 1. Priza de alimentare trebuie să fie împământată și să respecte reglementările de siguranță. Dacă aveți îndoieli, întrebați și electrician. 2. Tensiunea de alimentare trebuie să corespundă cu tensiunea de alimentare indicată pe panoul din spate (+/-10%) 3. Comutatorul Pornit/Oprit trebuie să fie în poziția OPRIT 4. Amplificatorul trebuie oprit înainte de a deconecta cablul de alimentare. PORNIRE/OPRIRE Porniți întotdeauna ampli󰊟catorul la sfârșit și opriți-l mai întâi în instalația audio. Setați toate comenzile la mi- nim pentru a evita zgomotele neplăcute și chiar periculoase.

INSTALARE ȘI EXPLOATARE

Ampli󰊟catorul dvs. este un dispozitiv de mare putere care trebuie instalat într-un loc bine ventilat, departe de căldură, umiditate, șocuri și praf pentru a evita funcționarea defectuoasă, erorile, șocurile electrice și riscul de incendiu. Aerul de răcire intră prin panoul frontal și iese prin panoul din spate. Prin urmare, o bună ventilație este de o importanță capitală. Dacă instalați ampli󰊟catorul într-un suport pentru echipamente sau într-o carcasă de zbor, asigurați-vă că nu obstrucționați 󰊠uxul de aer. Nu instalați niciodată ampli󰊟catorul într-un rack închis sau într-o carcasă de zbor, deoarece o parte a căldurii este evacuată de placa de masă metalică. Se recomandă să lăsați cel puțin un spațiu liber sub ampli󰊟cator. CONEXIUNI AUDIO Înainte de a efectua orice conexiune, opriți toate dispozitivele pe care doriți să le interconectați. Utilizați numai cabluri de înaltă calitate care sunt potrivite pentru această aplicație. Manipulați cablurile cu grijă și veri󰊟cați regulat debitul de aer. Trageți numai de 󰊟șe, niciodată de cablu. Nu folosiți forța pentru a deconecta cablul. Ro- tiți întotdeauna cablurile fără a face noduri sau a le îndoi pentru a asigura o durată lungă de viață, funcționare corectă și performanță optimă.

PREVENIREA ȘI DETECTAREA INTERFERENȚELOR

• Asigurați-vă că instalați ampli󰊟catorul într-un loc departe de radiațiile industriale și de înaltă frecvență. Evitați instalarea ampli󰊟catorului în apropierea unui radio, televizor sau telefon mobil. Aceste dispozitive sunt surse de interferență.

• Când conectați celelalte componente ale instalației dvs., evitați constituirea buclelor de masă care suntMANUAL - AMP-MKII Amplifiers

©Copyright LOTRONIC 2024 dăunătoare calităților excelente de sunet ale ampli󰊟catorului și potențial periculoase. Cea mai bună mo- dalitate (deși nu este întotdeauna realizabilă) de a evita buclele de masă este de a conecta împământarea tuturor componentelor la un punct central (conexiune stea). Punctul central al unei instalații de sunet este mixerul.

• Pentru a determina cauza interferenței, conectați diferitele secțiuni ale mixerului în următoarea secvență la celelalte dispozitive. Faceți următoarea conexiune numai după ce ați veri󰊟cat sunetul celei reale. SPECIFICAȚII AMP300-MKII AMP600-MKII AMP800-MKII AMP1000-MKII AMP2000-MKII Putere muzicală 2 x 240 W 4Ω 2 x 480W 4Ω 2 x 600W 4Ω 2 x 800W 4Ω 2 x 1500W 4Ω 2 x 160 W 8 Ω 2 x 320 W 8 Ω 2 x 400 W 8 Ω 2 x 600 W 8 Ω 2 x 1000 W 8 Ω THD @ 1kHz 1% 1% 1% 1% 1% Frec. Interval 20Hz-20 KHz - 0,5/+1dB 20Hz-20KHz -0,5/+1dB 20Hz-20KHz -0,5/+1dB 20Hz-20KHz -0,5/+1dB 20Hz-20KHz -0,5/+1dB Raport S/N >89dB >89dB >89dB >89dB >89dB Separarea ca- nalelor (f=1kHz) 56dB 54dB 54dB 52dB 50dB Nivel de intrare 850mV 850mV 850mV 850mV 850mV Impedanță de intrare 20KΩ 20KΩ 20KΩ 20KΩ 20KΩ Alimentare 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz 220-240V~ 50/60Hz Consumul de energie static 7W 9W 11W 14W 20W Consumul de energie PMPO 220W 580W 730W 830W 1300W Vă rugăm să rețineți: speci󰊟cațiile și îmbunătățirile în designul acestui dispozitiv și a acestui manual pot 󰊟 modi󰊟cate fără nicio noti󰊟care prealabilă în scris. Produsele electrice nu trebuie aruncate la gunoiul menajer. Vă rugăm să le aduceți la un centru de reciclare. Întrebați autoritățile locale sau dealerul dumneavoastră despre modul de a proceda.Code: 17-2150 / 17-2151 / 17-2152 / 17-2153 / 17-2154
