Tipo de produto	Caixa surround Dolby Atmos
Marca	Klipsch
Modelo	R40SA
Impedância	8 ohms
Dimensões (A x L x P)	15,9 cm x 22,9 cm x 22,9 cm
Peso	Aproximadamente 2,7 kg
Tecnologia	Dolby Atmos
Configuração	2 vias
Tipo de terminais	Dois pares de terminais de conexão
Montagem na parede	Possível (parafusos n°10 ou n°12)
Grade	Fixa, não removível
Manutenção	Eliminação de poeira com pano macio ou escova de aspirador
Limpeza	Não usar produtos abrasivos ou solventes
Segurança	Não tocar nos terminais com fios descascados
Segurança auditiva	Volume excessivo pode causar danos irreversíveis
Registro do produto	Online em www.klipsch.com/register

Perguntas frequentes - R40SA KLIPSCH

Como posicionar as caixas R40SA em uma configuração surround?

Coloque as caixas surround a aproximadamente 60 cm acima da posição de audição, nas paredes adjacentes ou atrás. Distância entre caixas frontais: 1,8 a 4,6 m, a pelo menos 61 cm das paredes.

Posso bi-cablar as caixas R40SA?

Sim, elas possuem dois pares de terminais com uma ponte. Para bi-cablar, remova a ponte e conecte dois cabos separados. Consulte seu amplificador para instruções.

Que tipo de cabo usar para a conexão?

Use fio de caixa com diâmetro mínimo de 1,3 mm (16 AWG). Conecte os terminais positivos e negativos correspondentes.

Como instalar as caixas R40SA na parede?

Use parafusos para madeira n°10 ou n°12 de 6 a 7,5 cm. Aparafuse em um pilar de parede ou use buchas, deixando 6 mm aparentes. Não use o furo em formato de pêra para montagem no teto.

As grades das caixas são removíveis?

Não, as grades das caixas surround são fixas e não podem ser removidas.

Como limpar as caixas R40SA?

Elimine o pó ocasionalmente. Use a escova de um aspirador para as grades. Nunca use produtos abrasivos ou à base de solvente.

Quais são as precauções de segurança a tomar?

Evite sobrecarregar o amplificador. Volume excessivo pode causar danos auditivos. Certifique-se de que nenhum fio descascado toque outro terminal para evitar curto-circuitos.

Como registrar meu produto Klipsch R40SA?

Registre online em www.klipsch.com/register para ficar informado sobre novos produtos e promoções. Guarde seu recibo para a garantia.

Qual é a impedância das caixas R40SA?

As caixas Klipsch têm impedância de 8 ohms.

O que fazer se não encontrar o manual no meu idioma?

No site notice-facile.com, você pode solicitar uma tradução escolhendo seu idioma e fornecendo seu email. Uma versão traduzida será enviada a você.

MANUAL DE UTILIZADOR R40SA KLIPSCH

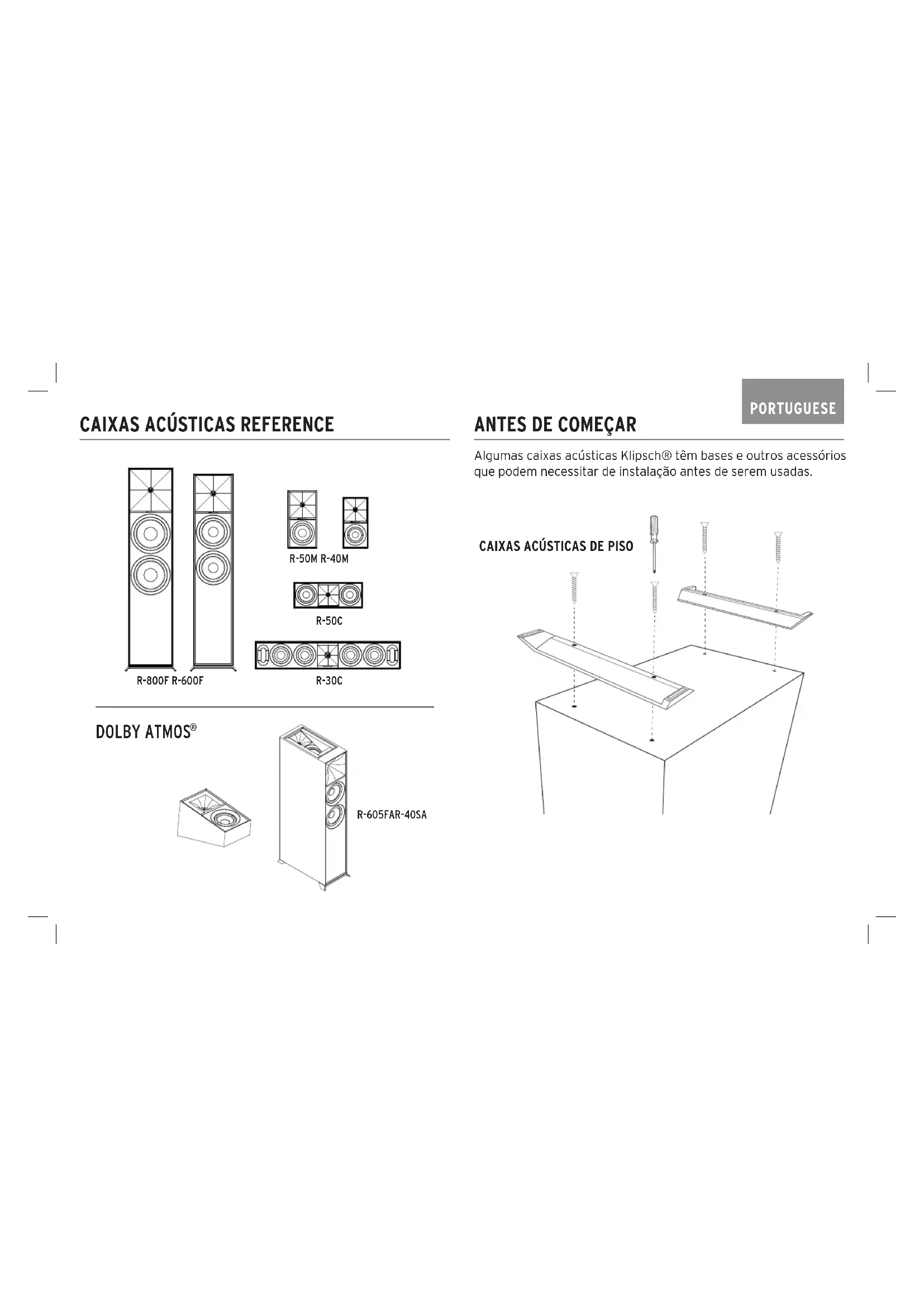

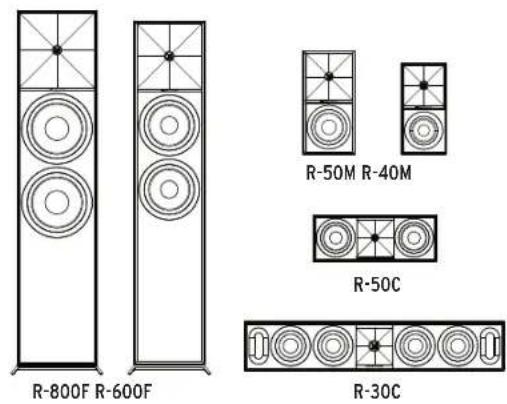

Algumas caixas acústicas Klipsch® têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

CAIXAS ACÚSTICAS DE PISO

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão duplos conectados por uma tira metálica. Não remova a tira metálica ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 Ω e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

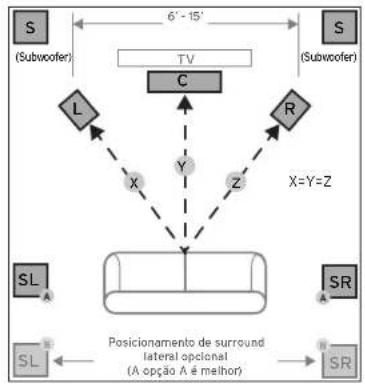

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE
    note right of Y: X=Y=Z
    note right of Z: Posicionamento de surround lateral opcional (A opção A é melhor)
    note right of X: 6' - 15'
    note right of Y: Positionamento de surround lateral opcional (A opção A é melhor)

Acima OU Abaixo

FIGURA 4 INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDE

CUIDADO!

Não use o crifício em forma de fechadura para instalação no teto!

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

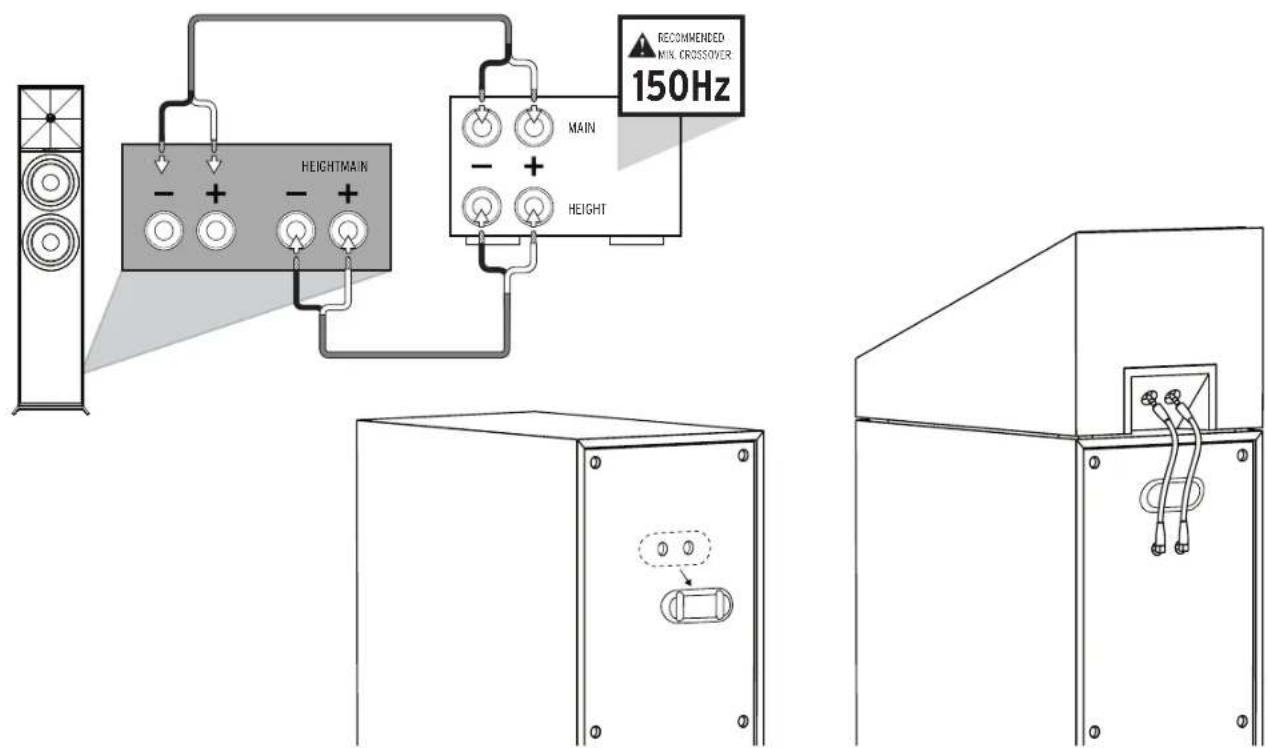

CONEXÃO DE CANAL DE ELEVAÇÃO DOLBY ATMOS®

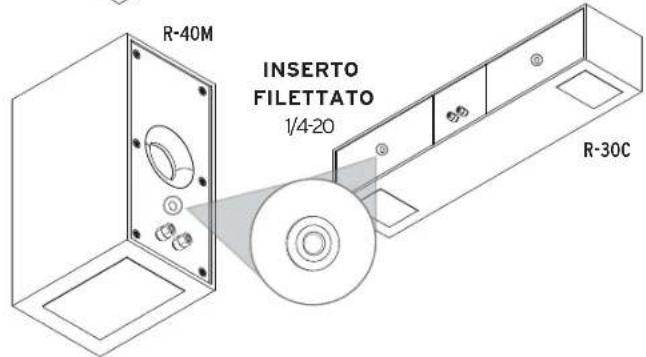

MONTAGGIO A PARETE

R-50M INSERTO FILETTATO 3/8-16

R-40M INSERTO FILETTATO 1/4-20 R-30C

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
