Tipo de producto	Altavoz surround Dolby Atmos
Marca	Klipsch
Modelo	R40SA
Impedancia	8 ohmios
Dimensiones (Al x An x Pr)	15,9 cm x 22,9 cm x 22,9 cm
Peso	Aproximadamente 2,7 kg
Tecnología	Dolby Atmos
Configuración	2 vías
Tipo de bornes	Dos pares de bornes de conexión
Montaje en pared	Posible (tornillos nº10 o nº12)
Rejilla	Fija, no extraíble
Mantenimiento	Limpieza de polvo con un paño suave o cepillo de aspiradora
Limpieza	No utilizar productos abrasivos o disolventes
Seguridad	No tocar los bornes con cables pelados
Seguridad auditiva	El volumen excesivo puede causar daños irreversibles
Registro del producto	En línea en www.klipsch.com/register

Preguntas frecuentes - R40SA KLIPSCH

¿Cómo colocar los altavoces R40SA en una configuración surround?

Coloque los altavoces surround a unos 60 cm por encima de la posición de escucha, en las paredes adyacentes o detrás. Distancia entre altavoces delanteros: 1,8 a 4,6 m, al menos 61 cm de las paredes.

¿Puedo bicablear los altavoces R40SA?

Sí, disponen de dos pares de bornes con un puente. Para bicablear, retire el puente y conecte dos cables separados. Consulte su amplificador para las instrucciones.

¿Qué tipo de cable usar para la conexión?

Use cable de altavoz con un diámetro mínimo de 1,3 mm (16 AWG). Conecte los bornes positivo y negativo correspondientes.

¿Cómo instalar los altavoces R40SA en la pared?

Use tornillos para madera nº10 o nº12 de 6 a 7,5 cm. Atornille en un poste de pared o use tacos, dejando 6 mm visibles. No use el agujero en forma de pera para montaje en techo.

¿Las rejillas de los altavoces son extraíbles?

No, las rejillas de los altavoces surround son fijas y no se pueden quitar.

¿Cómo limpiar los altavoces R40SA?

Limpie el polvo ocasionalmente. Use el cepillo de una aspiradora para las rejillas. Nunca use productos abrasivos o a base de disolvente.

¿Cuáles son las precauciones de seguridad a tomar?

Evite sobrecargar el amplificador. Un volumen excesivo puede causar daños auditivos. Asegúrese de que ningún cable pelado toque otro borne para evitar cortocircuitos.

¿Cómo registrar mi producto Klipsch R40SA?

Regístrese en línea en www.klipsch.com/register para mantenerse informado de nuevos productos y promociones. Guarde su recibo para la garantía.

¿Cuál es la impedancia de los altavoces R40SA?

Los altavoces Klipsch tienen una impedancia de 8 ohmios.

¿Qué hacer si no encuentro el manual en mi idioma?

En el sitio notice-facile.com, puede solicitar una traducción eligiendo su idioma y proporcionando su correo electrónico. Se le enviará una versión traducida.

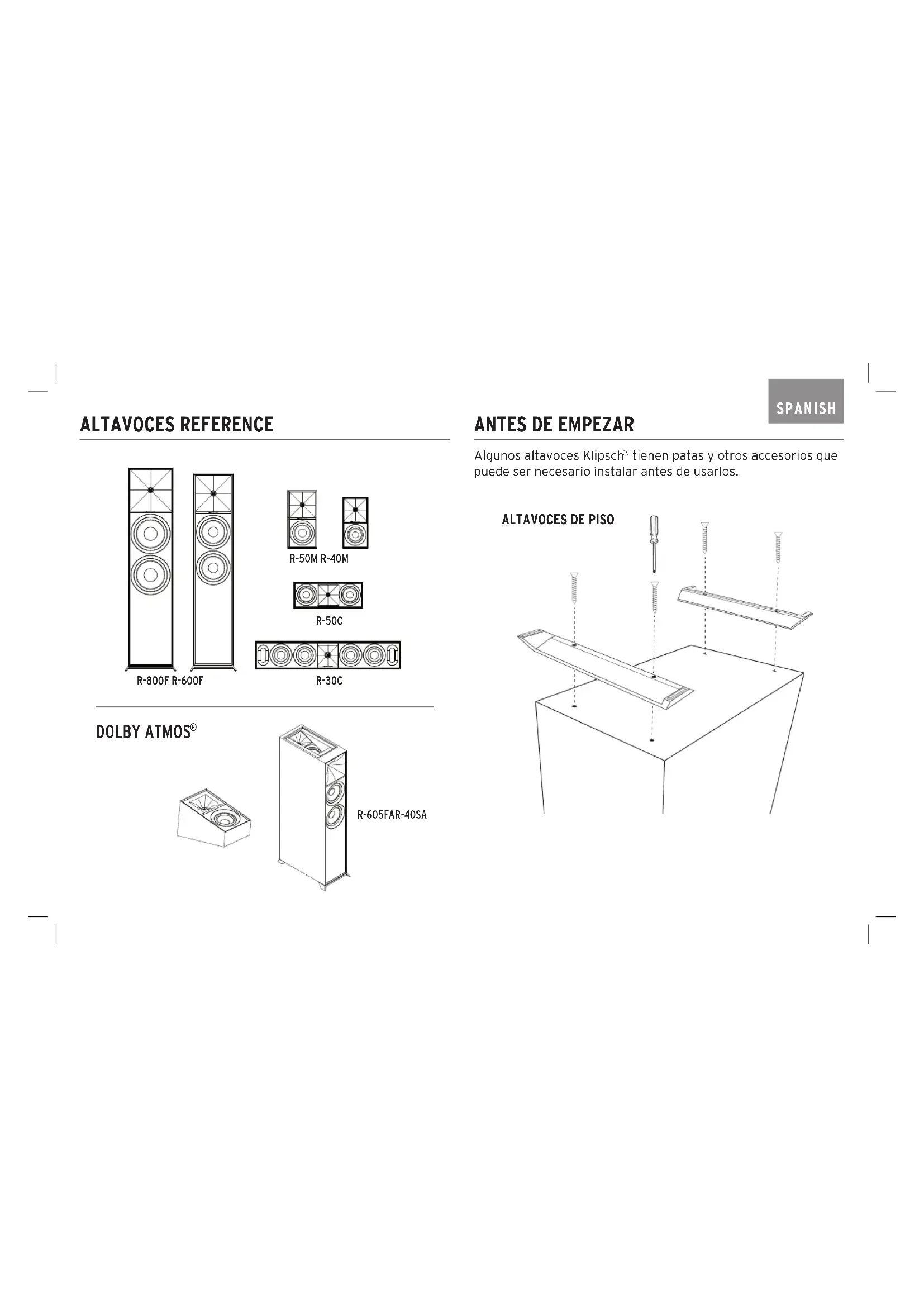

MANUAL DE USUARIO R40SA KLIPSCH

Algunos altavoces Klipsch® tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos.

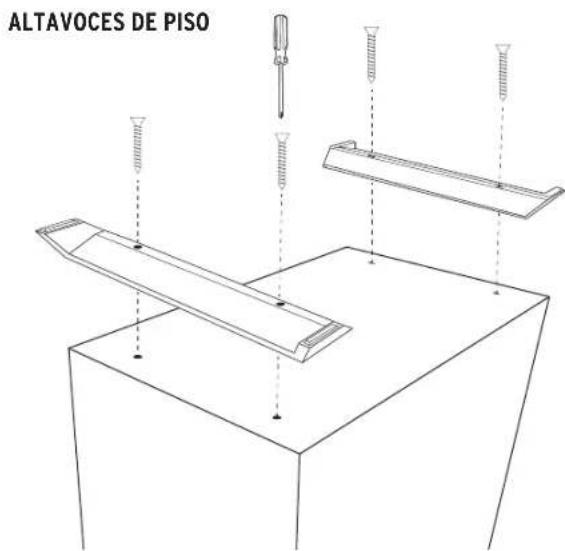

ALTAVOCES DE PISO

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación. Las rejillas de los altavoces surround son fijas y no se pueden retirar.

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Algunos altavoces Reference de Klipsch tienen dos pares de terminales conectadas por medio de una banda de metal. Si quita la banda de metal, los altavoces no funcionan correctamente. Deje la banda en su lugar y conecte el cable de altavoz al par de terminales de arriba. Es posible hacerles cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 Ω y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

PRECAUCIÓN No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

O BIEN

Tornillos N° 10 o N° 12 de 2.5 plg. a 3 plg. de cabeza Ironcocúnica para madera Móntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plg.

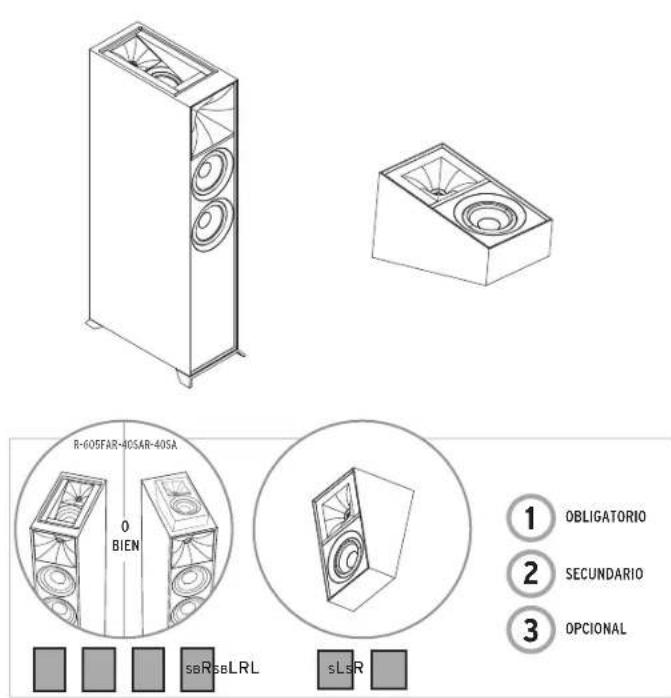

ALTAVOCES REFERENCE CON TECNOLOGÍA ATMOS DE DOLBY

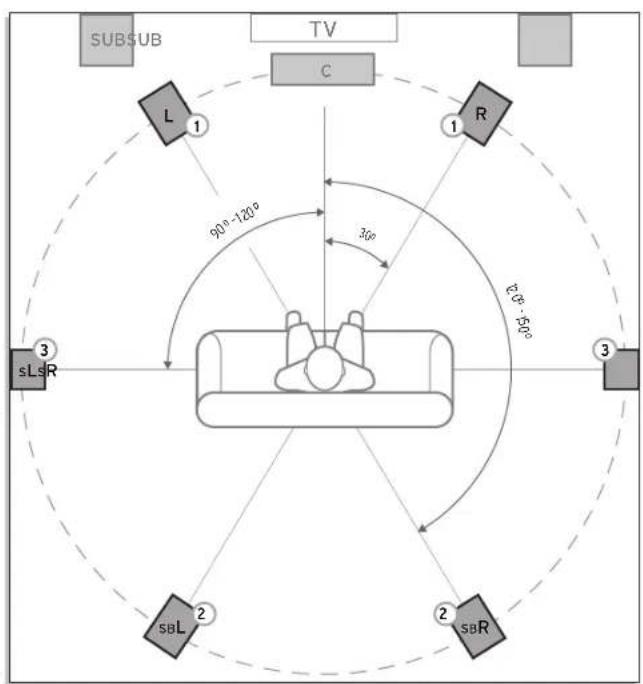

SUBSUB TV C L 1 1 R 90°-120° 30° 80°-15° sLsR 3 sbL 2 sbR

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

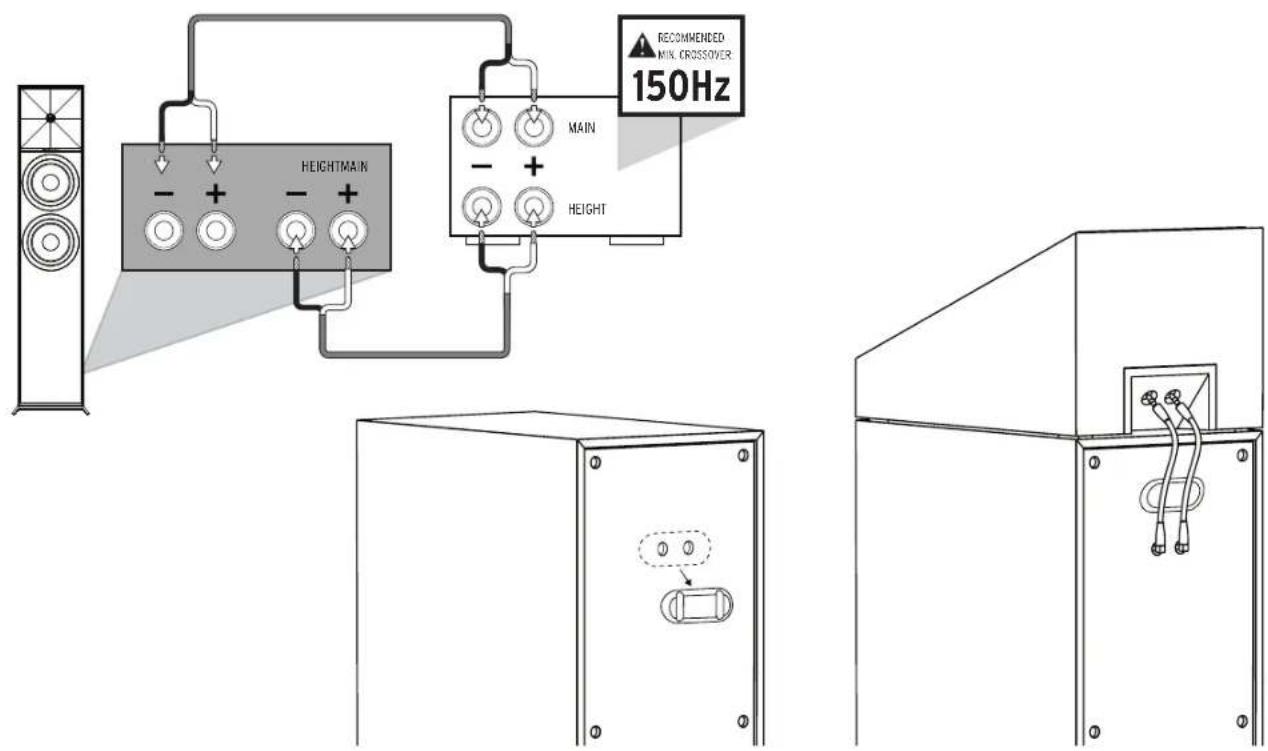

CONEXIÓN DE CANAL DE ELEVACIÓN DOLBY ATMOS®

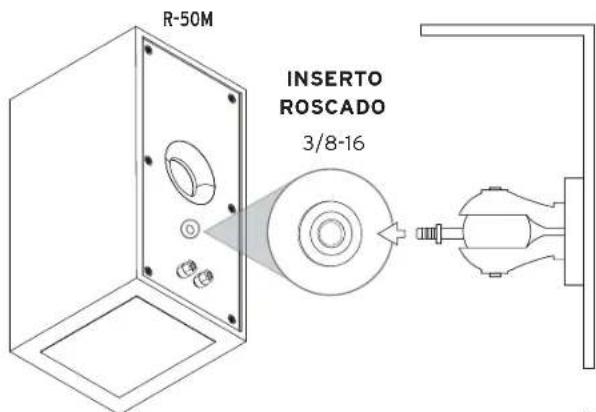

MONTAJE EN LA PARED

R-50M INSERTO ROSCADO 3/8-16

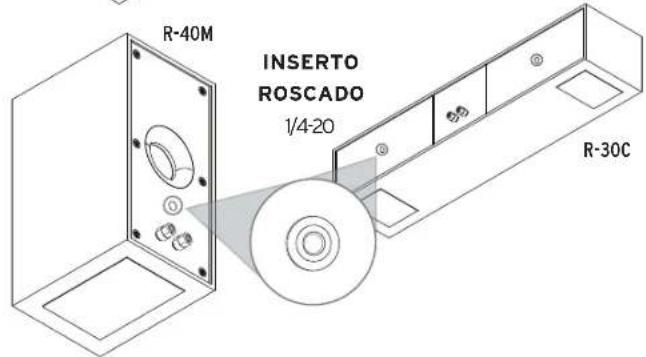

R-40M INSERTO ROSCADO 1/4-20 R-30C

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

• Manténgase al día sobre nuevos productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.
