| 产品类型 | 杜比全景声环绕音箱 |
| 品牌 | Klipsch |
| 型号 | R40SA |
| 阻抗 | 8欧姆 |
| 尺寸（高 x 宽 x 深） | 15.9 cm x 22.9 cm x 22.9 cm |
| 重量 | 约2.7公斤 |
| 技术 | 杜比全景声 |
| 配置 | 2分频 |
| 接线端子类型 | 两对接线端子 |
| 壁挂安装 | 可能（使用#10或#12螺丝） |
| 网罩 | 固定，不可拆卸 |
| 维护 | 用软布或吸尘器刷除尘 |
| 清洁 | 请勿使用研磨剂或溶剂 |
| 安全 | 请勿用裸露电线接触接线端子 |
| 听力安全 | 音量过大可能导致不可逆损伤 |
| 产品注册 | 在线注册 www.klipsch.com/register |
常见问题 - R40SA KLIPSCH
用户关于以下问题的提问 R40SA KLIPSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 R40SA - KLIPSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 R40SA 品牌 KLIPSCH.
用户手册 R40SA KLIPSCH

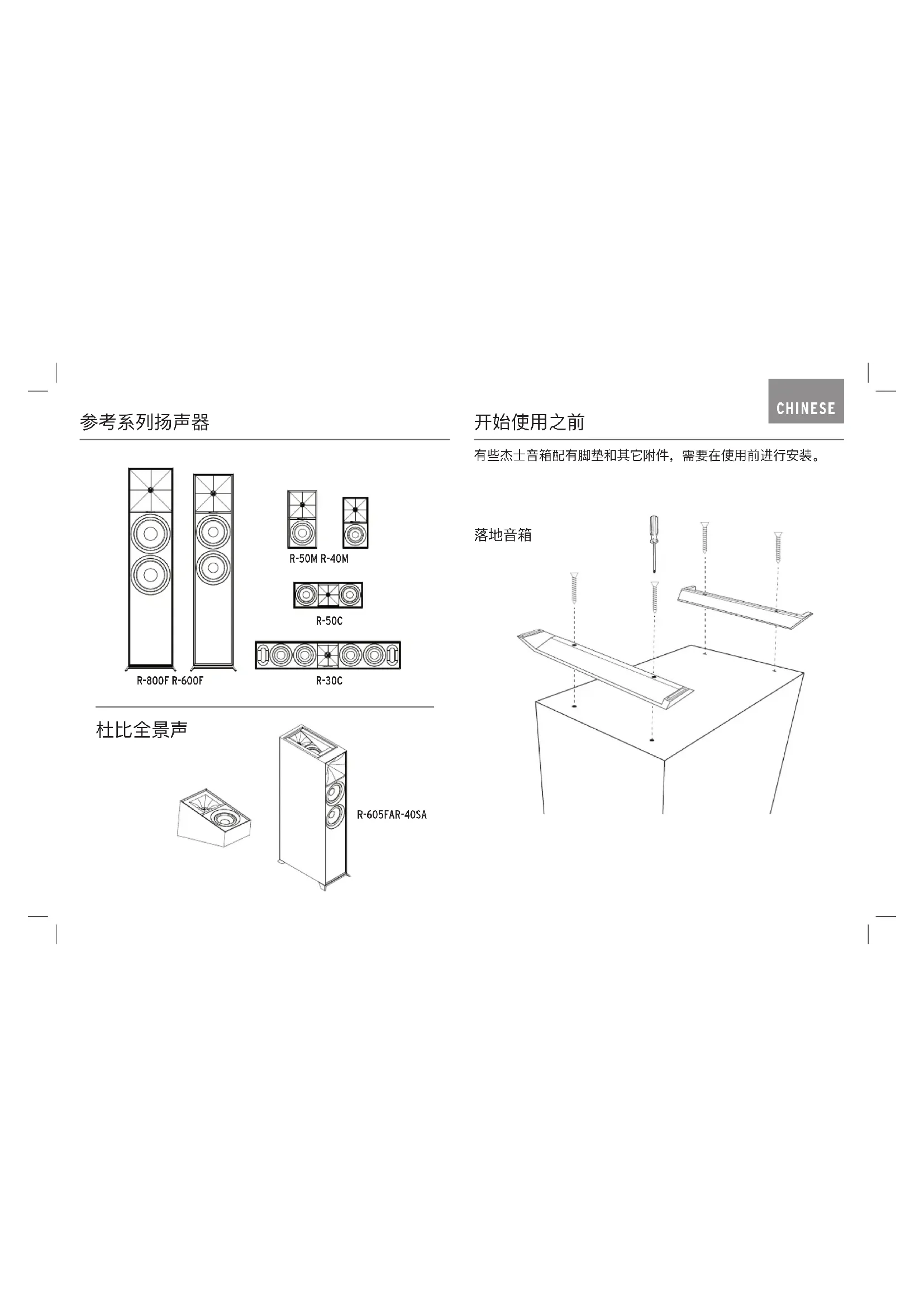

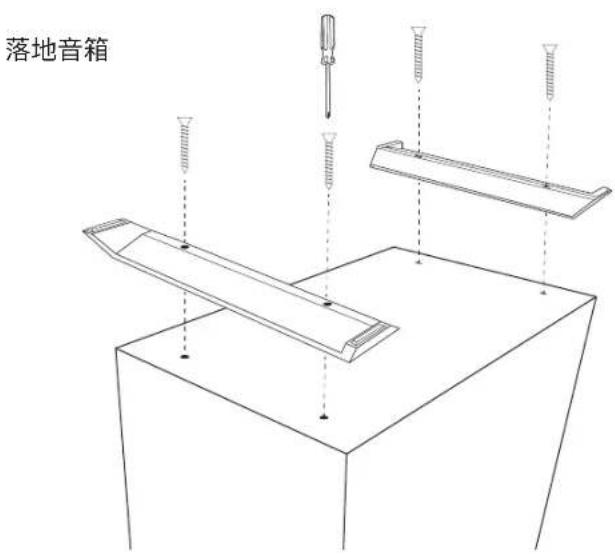

有些杰士音箱配有脚垫和其它附件，需要在使用前进行安装。
左、右主声道音箱：为了获得最佳效果，杰士集团有限公司（KGI）建议您把音箱分开6到15英尺（1.8-4.6米）放置。另外，音箱与后墙和侧墙的距离要保持至少24英寸（61厘米）。两个音箱可稍微内倾，这样可以更好地再现立体声效果。收听者与音箱的距离应该是两扬声器间距的约1至1.5倍。请参见图1和图3进行音箱连接和放置。
中声道音箱：根据设计，中声道音箱是为了再现对话和基本声音，并使这些声音听上去是来自视频画面的声音。因此中声道扬声器应尽可能靠近屏幕放置，最好直接放置在画面上方或下方。请参考图1、图2和图3进行中声道音箱的连接和放置。
后置环绕立体声音箱：杰士WDST环绕立体声音箱应放置在比听者高约2英尺（0.6米）的位置。该位置一般高于地板约5-7英尺(1.5-2.1米)。环绕立体声音箱应放在直接毗邻聆听位置的各墙壁上，或放置在聆听位置后面的墙壁上。环绕立体声音箱的最终放置位置取决于您房间的特点。根据设计，环绕立体声音箱用来再现如今许多环绕立体声技术所提供的声音的空间感和氛围感。请参考图1、图3和图4来连接和放置环绕立体声音箱。请注意，环绕立体声音箱的面网是固定的，因此无法被取下。
传统连接方式：请使用16号(16-gauge)或更粗的喇叭线，把左音箱的正极端子（红色端子）连接到放大器的左声道正极端子（红色端子），将左音箱的负极端子（黑色端子）连接到放大器的左声道负极端子（黑色端子）。重复此步骤，将其余所有音箱连接到相应的放大器声道上。请参考图3。每个端子连接上若有裸线，则该裸线不得触及任何其它端子，否则可能造成短路并损坏设备。
有些杰士参考系列音箱配有双接线柱，该双接线柱用一个金属条连接。请不要取下该金属条，否则音箱无法正常工作。请把金属条保持在原位，把音箱线连接到接线柱的顶部连接件上。配有两套接线柱的音箱可以进行双线连接。请参阅接收器手册中的进一步说明。
对放大器的要求：杰士音箱放音效率很高，可以轻松配合多种放大器使用。所有杰士扬声器均兼容8欧姆阻抗，可以播放的音量很大，而声音失真却很小。由于音箱能再现大音量，所以调整音量时请务请审慎行事。长期播放过大的音量可能会永久损害您的听力。放大器输出过大也会损坏扬声器。请与经销商联系，确认您要使用的放大器是否完美匹配您的音响系统和环境。希望杰士音箱陪伴您一生。

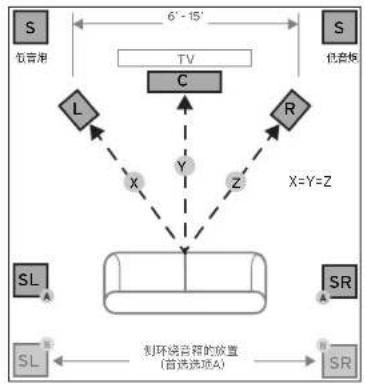

图1
在聆听区域放置扬声器
note right of Y 制环境自拍的放置 (首选选项A)
图2
中间声道
注意!
请勿使用栓孔进行吸顶式安装！请勿使用栓孔进行吸顶式安装！
2.5至3英寸盘头木螺丝
可固定在墙柱上或墙锚中。木螺丝应露出墙壁1/4英寸（0.6厘米）
采用杜比全景声技术的参考系列扬声器


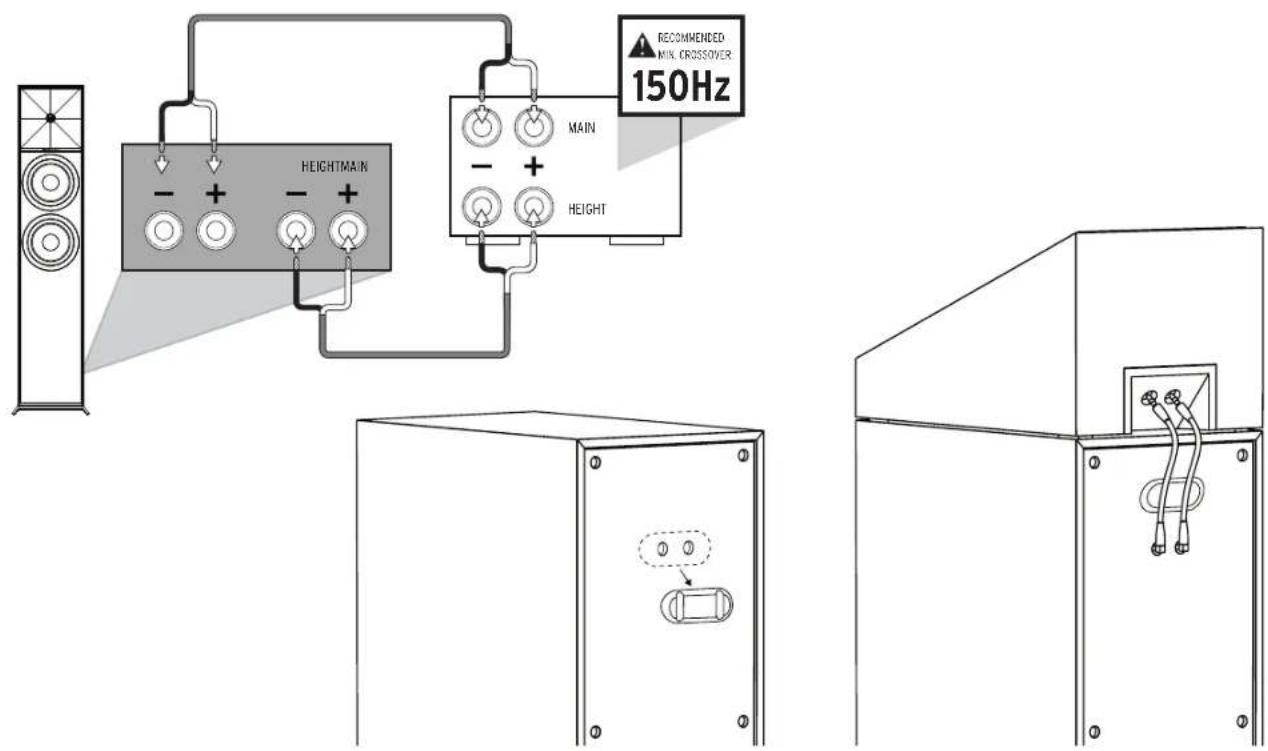

杜比全景声仰角通道连接

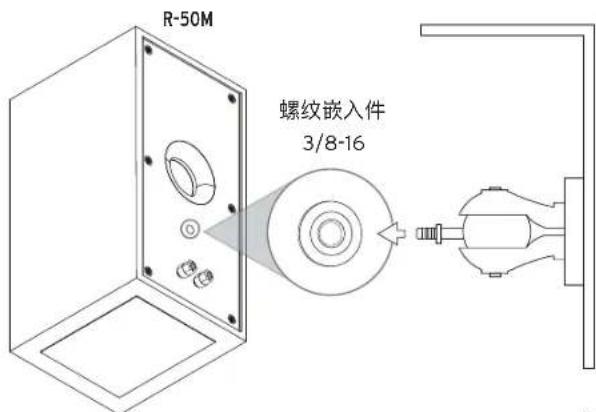

壁挂式
您需要做的只是偶尔掸去音箱的灰尘。不要使用任何摩擦性或溶解性清洁剂以及任何粗糙的去污剂。可以使用吸尘器配备的刷子来清洁面网。
产品注册
请在www.klipsch.com/register在线注册您的产品
·了解最新产品促销活动。
·您的个人信息绝不会被转售。
·该注册信息不用于保修目的。
请保存好您的收据，保修时我们需要您出示该收据。
|
