R40SA - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante surround Dolby Atmos
Marca	Klipsch
Modello	R40SA
Impedenza	8 ohm
Dimensioni (A x L x P)	15,9 cm x 22,9 cm x 22,9 cm
Peso	Circa 2,7 kg
Tecnologia	Dolby Atmos
Configurazione	2 vie
Tipo di terminali	Due paia di terminali di connessione
Montaggio a parete	Possibile (viti n°10 o n°12)
Griglia	Fissa, non rimovibile
Manutenzione	Spolveratura con un panno morbido o spazzola dell'aspirapolvere
Pulizia	Non utilizzare prodotti abrasivi o solventi
Sicurezza	Non toccare i terminali con fili spelati
Sicurezza uditiva	Volume eccessivo può causare danni irreversibili
Registrazione del prodotto	Online su www.klipsch.com/register

Domande frequenti - R40SA KLIPSCH

Come posizionare gli altoparlanti R40SA in una configurazione surround?

Posizionare gli altoparlanti surround a circa 60 cm sopra la posizione di ascolto, sulle pareti adiacenti o dietro. Distanza tra gli altoparlanti anteriori: da 1,8 a 4,6 m, ad almeno 61 cm dalle pareti.

Posso bi-wire gli altoparlanti R40SA?

Sì, dispongono di due paia di terminali con un ponticello. Per bi-wire, rimuovere il ponticello e collegare due cavi separati. Consultare il proprio amplificatore per le istruzioni.

Che tipo di cavo utilizzare per il collegamento?

Utilizzare un cavo per altoparlanti con un diametro minimo di 1,3 mm (16 AWG). Collegare i terminali positivi e negativi corrispondenti.

Come installare gli altoparlanti R40SA a parete?

Utilizzare viti per legno n°10 o n°12 da 6 a 7,5 cm. Avvitare in un montante a parete o utilizzare tasselli, lasciando 6 mm esposti. Non utilizzare il foro a pera per il montaggio a soffitto.

Le griglie degli altoparlanti sono rimovibili?

No, le griglie degli altoparlanti surround sono fisse e non possono essere rimosse.

Come pulire gli altoparlanti R40SA?

Spolverare occasionalmente. Utilizzare la spazzola di un aspirapolvere per le griglie. Non utilizzare mai prodotti abrasivi o a base di solventi.

Quali sono le precauzioni di sicurezza da prendere?

Evitare di sovraccaricare l'amplificatore. Un volume eccessivo può causare danni all'udito. Assicurarsi che nessun filo spelato tocchi un altro terminale per evitare cortocircuiti.

Come registrare il mio prodotto Klipsch R40SA?

Registrare online su www.klipsch.com/register per rimanere informato sui nuovi prodotti e promozioni. Conservare lo scontrino per la garanzia.

Qual è l'impedenza degli altoparlanti R40SA?

Gli altoparlanti Klipsch hanno un'impedenza di 8 ohm.

Cosa fare se non trovo il manuale nella mia lingua?

Sul sito notice-facile.com, è possibile richiedere una traduzione scegliendo la propria lingua e fornendo la propria email. Una versione tradotta verrà inviata.

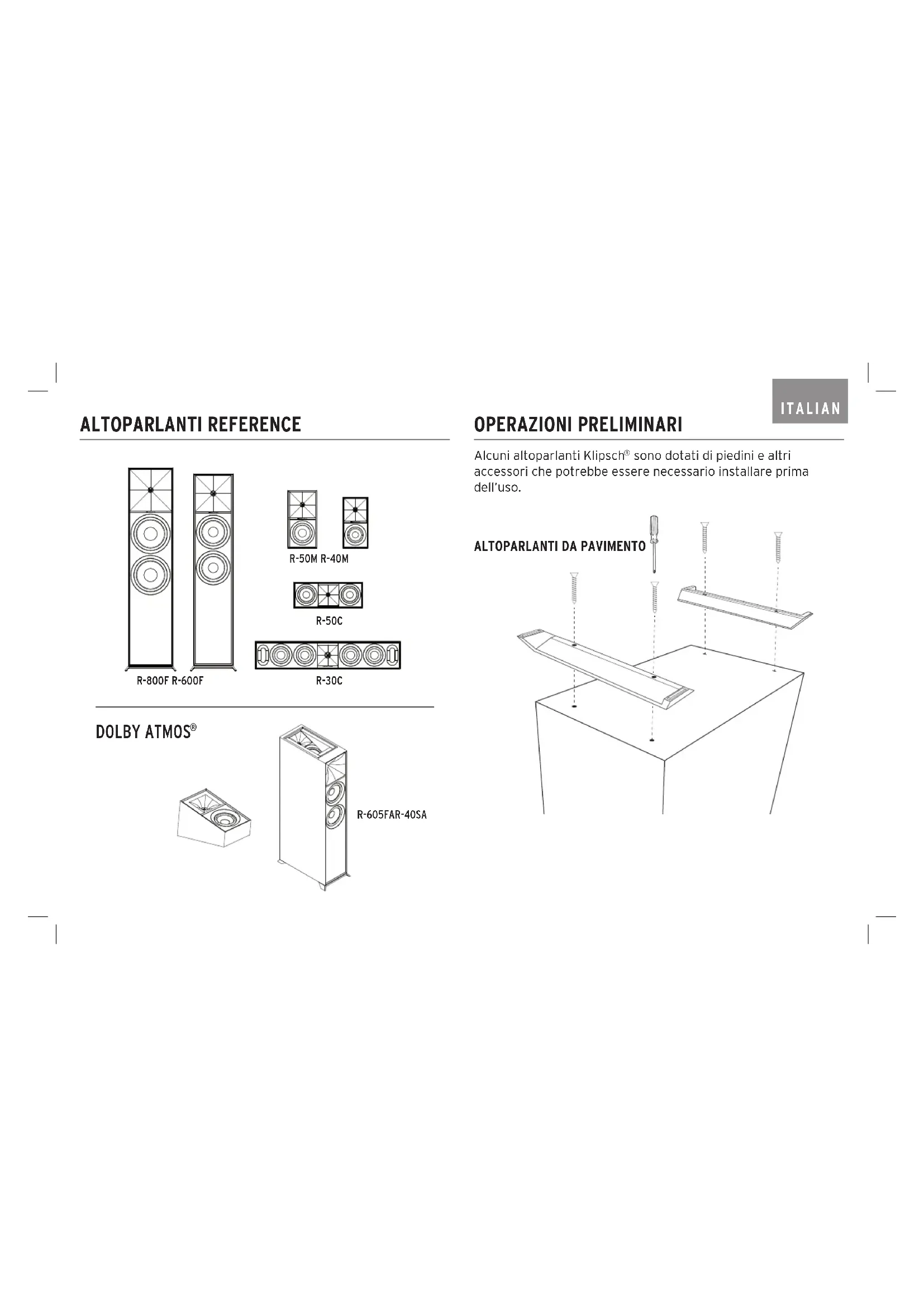

MANUALE UTENTE R40SA KLIPSCH

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

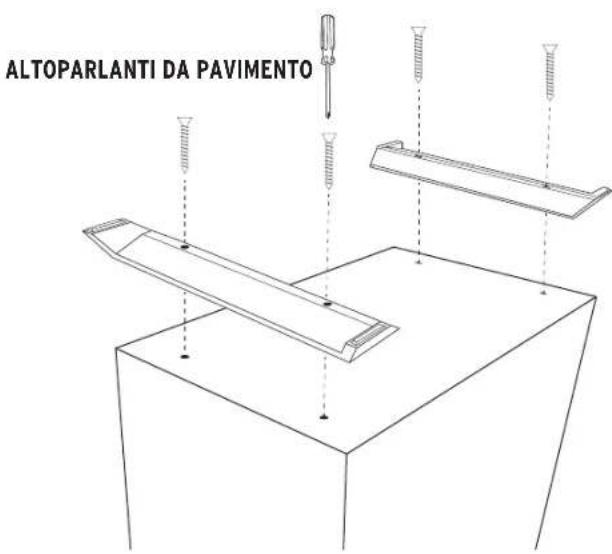

ALTOPARLANTI DA PAVIMENTO

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

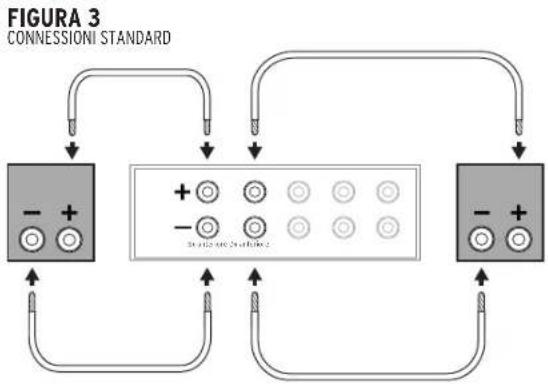

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimosso, altrimenti gli altoparlanti non funzionerebbero correttamente; senza spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. È possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO
    note right of TV: 6' - 15'
    note right of X=Y=Z
    note bottom of Y: Collocazione faccoltiva surround laterali (è preferibile l'opzione A)

FIGURA 2 CANALE CENTRALE

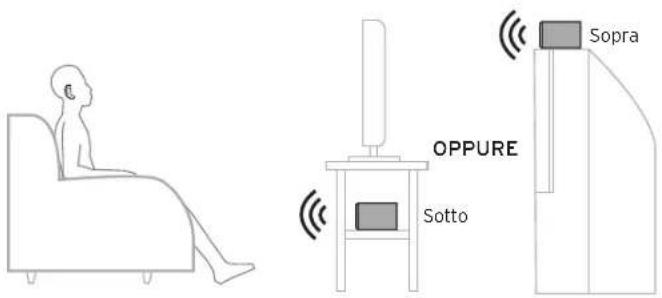

Sopra OPPURE Sotto

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE

Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

OPPURE

Viti per legno a testa branco-conica da 6,35 - 7,62 mm (n.10 o 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

REFERENCE CON TECNOLOGIA DOLBY ATMOS®

R-605FAR-RDSAR-ROSA OPPURE s8RseLRL sLSR ① OBBLIGATORI ② SECONDARI ③ OPZIONALI

SUBSUB TV C L 1 90° - 120° 3/8 4.0° - 50° sL sR 3 sB L 2 2 sB R

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

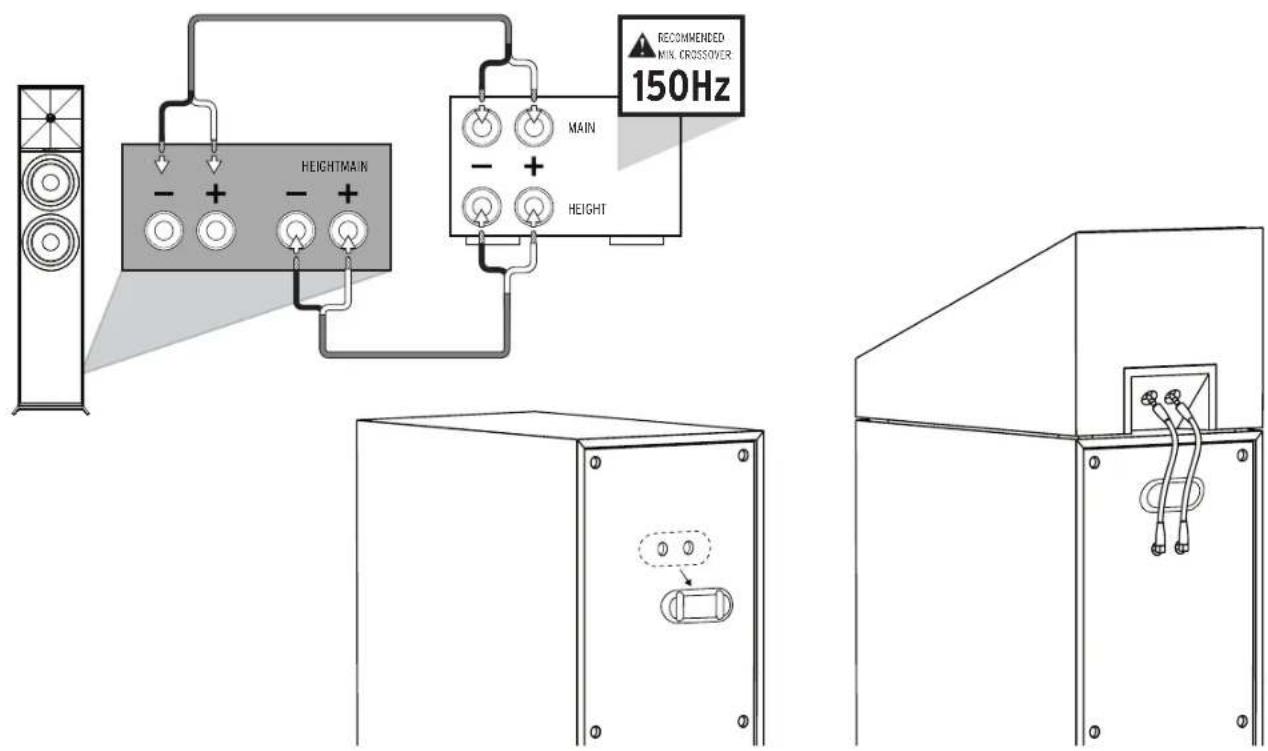

CONNESSIONE A CANALE ELEVATO DOLBY ATMOS®

MONTAGEM NA PAREDE

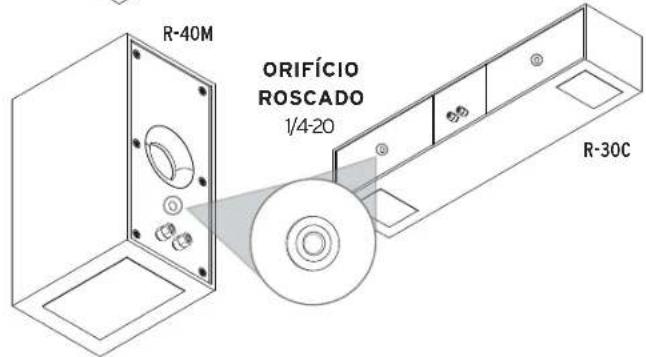

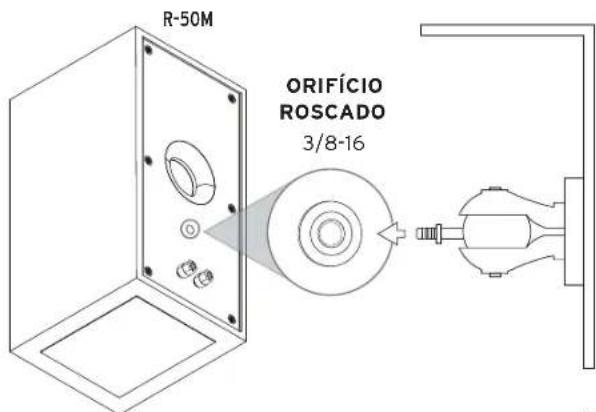

R-50M ORIFÍCIO ROSCADO 3/8-16

R-40M ORIFÍCIO ROSCADO 1/4-20 R-30C

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
