Reference R-26F - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore da colonna (floorstanding) a 2 vie
Marca	Klipsch
Modello	Reference R-26F
Dimensioni (A x L x P)	110,5 x 20,1 x 39,1 cm
Peso	20,9 kg (per unità)
Impedenza nominale	8 ohm
Sensibilità	96 dB (a 2,83 V/1 m)
Risposta in frequenza	38 Hz - 24 kHz (±3 dB)
Potenza ammissibile (continua/di picco)	100 W / 400 W
Tipo di altoparlanti	2 x woofer da 6,5" (16,5 cm) con cono in rame, 1 x tweeter a cupola in alluminio da 1" (2,54 cm)
Presa d'aria bass-reflex	Sì, posteriore
Connettori	Morsetti a vite doppi (bi-wiring possibile)
Alimentazione	Passiva (nessuna alimentazione esterna richiesta)
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto; evitare prodotti chimici
Sicurezza	Non esporre a umidità o urti; posizionare su una superficie stabile
Ricambi e riparabilità	Contattare il servizio post-vendita Klipsch per ricambi e riparazioni
Informazioni generali	Progettata per utilizzo in home cinema o hi-fi stereo

Domande frequenti - Reference R-26F KLIPSCH

Qual è la potenza di amplificazione consigliata per il Klipsch R-26F?

È consigliato un amplificatore che eroghi tra 15 e 200 W per canale. Grazie all'elevata sensibilità (96 dB), funziona anche con amplificatori di bassa potenza.

Posso utilizzare il R-26F con un amplificatore home cinema?

Sì, è un diffusore da colonna ideale per un sistema home cinema come canale principale sinistro/destro o surround.

È necessario un rodaggio per gli altoparlanti?

Si consiglia un periodo di rodaggio di circa 20-40 ore a volume moderato per consentire alle sospensioni degli altoparlanti di raggiungere la loro flessibilità ottimale.

Come pulire il diffusore Klipsch R-26F?

Utilizzare un panno morbido e asciutto per spolverare la griglia e il cabinet. Evitare qualsiasi prodotto chimico o detergente liquido.

Posso bi-wiring o bi-amplificare il R-26F?

Sì, i morsetti posteriori sono progettati per il bi-wiring. Rimuovere i ponticelli metallici per separare le vie degli acuti e dei bassi.

Qual è la distanza di posizionamento consigliata dal muro?

Posizionare il diffusore ad almeno 30 cm dalla parete posteriore per evitare un eccesso di bassi dovuto alla presa d'aria bass-reflex posteriore.

Il tweeter in alluminio è fragile?

È robusto ma non deve essere toccato. Proteggerlo con la griglia fornita per evitare danni.

Quali cavi per diffusori utilizzare?

Utilizzare cavi di sezione minima 2,5 mm² per distanze fino a 5 m. Cavi di qualità garantiscono una migliore trasmissione.

Posso utilizzare il R-26F come diffusore centrale?

No, è progettato per essere un diffusore da colonna laterale. Per un centrale, utilizzare il modello Klipsch R-25C o R-30C.

Cosa fare in caso di fruscio o distorsione?

Verificare le connessioni dei cavi e l'impedenza totale. Ridurre il volume se l'amplificatore satura. Se il problema persiste, contattare il servizio di assistenza.

MANUALE UTENTE Reference R-26F KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound®.

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2 e 3 per l'installazione.

FIGURA 2 CANALE CENTRALE

FIGURA 3 ALTOPARLANTI SURROUND

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

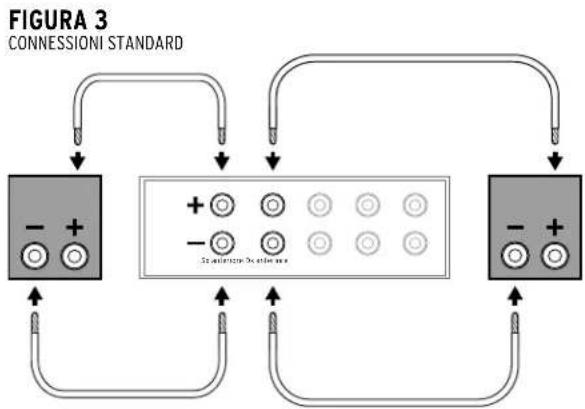

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimosso, altrimenti gli altoparlanti non funzionerebbero correttamente; senza spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. È possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

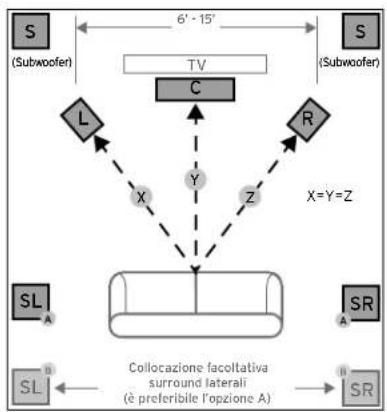

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

FIGURA 2 CANALE CENTRALE

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

Viti per legno a testa tronco-conica da 6,35 - 7,62 mm (n. 10 c 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
