Produkttyp	Standlautsprecher (2-Wege)
Marke	Klipsch
Modell	Reference R-26F
Abmessungen (H x B x T)	110,5 x 20,1 x 39,1 cm
Gewicht	20,9 kg (Stück)
Nennimpedanz	8 Ohm
Empfindlichkeit	96 dB (bei 2,83 V/1 m)
Frequenzgang	38 Hz - 24 kHz (±3 dB)
Zulässige Leistung (Dauer/Spitze)	100 W / 400 W
Lautsprechertyp	2 x 6,5" (16,5 cm) Tieftöner mit Kupferkegel, 1 x 1" (2,54 cm) Aluminium-Kalottenhochtöner
Bassreflexöffnung	Ja, hinten
Anschlüsse	Doppelte Schraubklemmen (Bi-Wiring möglich)
Stromversorgung	Passiv (keine externe Stromversorgung erforderlich)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch entstauben; chemische Mittel vermeiden
Sicherheit	Nicht Feuchtigkeit oder Stößen aussetzen; auf eine stabile Oberfläche stellen
Ersatzteile und Reparierbarkeit	Für Ersatzteile und Reparaturen den Klipsch-Kundendienst kontaktieren
Allgemeine Informationen	Für den Einsatz im Heimkino oder in der Stereo-HiFi-Anlage konzipiert

Häufig gestellte Fragen - Reference R-26F KLIPSCH

Welche Verstärkerleistung wird für den Klipsch R-26F empfohlen?

Ein Verstärker mit 15 bis 200 W pro Kanal wird empfohlen. Aufgrund der hohen Empfindlichkeit (96 dB) funktioniert sie auch mit schwächeren Verstärkern.

Kann ich den R-26F mit einem Heimkino-Verstärker verwenden?

Ja, er ist ein idealer Standlautsprecher für ein Heimkinosystem als Hauptkanal links/rechts oder als Surround.

Ist ein Einlaufen der Lautsprecher erforderlich?

Es wird eine Einlaufzeit von etwa 20 bis 40 Stunden bei moderater Lautstärke empfohlen, damit die Aufhängungen der Lautsprecher ihre optimale Flexibilität erreichen.

Wie reinige ich den Klipsch R-26F?

Verwenden Sie ein weiches, trockenes Tuch, um das Gitter und das Gehäuse abzustauben. Vermeiden Sie chemische Produkte oder flüssige Reinigungsmittel.

Kann ich den R-26F bi-wiren oder bi-ampen?

Ja, die rückseitigen Anschlüsse sind für Bi-Wiring ausgelegt. Entfernen Sie die Metallbrücken, um Hoch- und Tieftonwege zu trennen.

Welcher Abstand zur Wand wird empfohlen?

Stellen Sie den Lautsprecher mindestens 30 cm von der Rückwand entfernt auf, um einen übermäßigen Bass durch die hintere Bassreflexöffnung zu vermeiden.

Ist der Aluminium-Hochtöner empfindlich?

Er ist robust, sollte aber nicht berührt werden. Schützen Sie ihn mit dem mitgelieferten Gitter, um Schäden zu vermeiden.

Welche Lautsprecherkabel verwenden?

Verwenden Sie Kabel mit einem Querschnitt von mindestens 2,5 mm² für Entfernungen bis 5 m. Hochwertige Kabel gewährleisten eine bessere Übertragung.

Kann ich den R-26F als Center-Lautsprecher verwenden?

Nein, er ist als seitlicher Standlautsprecher konzipiert. Verwenden Sie für einen Center den Klipsch R-25C oder R-30C.

Was tun bei Knistern oder Verzerrungen?

Überprüfen Sie die Kabelverbindungen und die Gesamtimpedanz. Reduzieren Sie die Lautstärke, wenn der Verstärker übersteuert. Wenn das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG Reference R-26F KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2 und 3.

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Lautsprechergrills der Surround-Lautsprecher nicht abnehmbar sind.

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig funktionieren. Lassen Sie den Streifen an Ort und Stelle und schließen Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

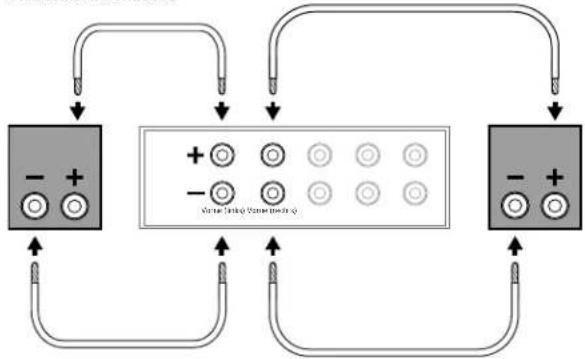

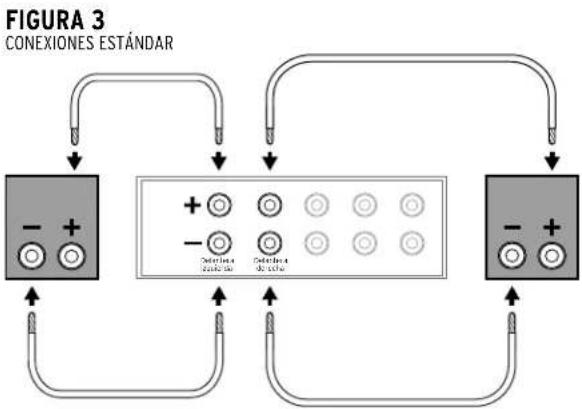

ABBILDUNG 3
STANDARDANSCHLÜSSE

ABBILDUNG 2
CENTER-KANAL

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!
Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

Nr. 10 oder Nr. 12
2,5- bis 3-Zoll Flachkopf-Holzschrauben
In Ständerprofil befestigen oder Dübel
verwenden - etwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.

REFERENCE

FIGURA 1 LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH
