Reference R-26F - Altavoz KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de columna (de suelo) de 2 vías
Marca	Klipsch
Modelo	Reference R-26F
Dimensiones (Alto x Ancho x Profundo)	110,5 x 20,1 x 39,1 cm
Peso	20,9 kg (unidad)
Impedancia nominal	8 ohmios
Sensibilidad	96 dB (a 2,83 V/1 m)
Respuesta en frecuencia	38 Hz - 24 kHz (±3 dB)
Potencia admisible (continua/pico)	100 W / 400 W
Tipo de altavoces	2 x woofers de 6,5" (16,5 cm) con cono de cobre, 1 x tweeter de cúpula de aluminio de 1" (2,54 cm)
Puerto bass-reflex	Sí, trasero
Conectividad	Bornes de tornillo dobles (bi-cableado posible)
Alimentación	Pasiva (no requiere alimentación externa)
Mantenimiento y limpieza	Desempolvar con un paño suave y seco; evitar productos químicos
Seguridad	No exponer a la humedad o golpes; colocar sobre una superficie estable
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Klipsch para piezas y reparaciones
Información general	Diseñada para uso en cine en casa o hi-fi estéreo

Preguntas frecuentes - Reference R-26F KLIPSCH

¿Cuál es la potencia de amplificación recomendada para el Klipsch R-26F?

Se recomienda un amplificador que entregue entre 15 y 200 W por canal. Gracias a su alta sensibilidad (96 dB), funciona incluso con amplificadores de baja potencia.

¿Puedo usar el R-26F con un amplificador de cine en casa?

Sí, es un altavoz de columna ideal para un sistema de cine en casa como canal principal izquierdo/derecho o surround.

¿Es necesario un rodaje para los altavoces?

Se recomienda un período de rodaje de aproximadamente 20 a 40 horas a volumen moderado para que las suspensiones de los altavoces alcancen su flexibilidad óptima.

¿Cómo limpiar el altavoz Klipsch R-26F?

Utilice un paño suave y seco para quitar el polvo de la rejilla y la caja. Evite cualquier producto químico o limpiador líquido.

¿Puedo bi-cablear o bi-amplificar el R-26F?

Sí, los bornes traseros están diseñados para bi-cableado. Retire los puentes metálicos para separar las vías aguda y grave.

¿Cuál es la distancia de colocación recomendada respecto a la pared?

Coloque el altavoz al menos a 30 cm de la pared trasera para evitar un exceso de graves debido al puerto bass-reflex trasero.

¿El tweeter de aluminio es frágil?

Es robusto pero no debe ser tocado. Protéjalo con la rejilla incluida para evitar daños.

¿Qué cables de altavoz usar?

Use cables de sección mínima de 2,5 mm² para distancias de hasta 5 m. Los cables de calidad garantizan una mejor transmisión.

¿Puedo usar el R-26F como altavoz central?

No, está diseñado para ser un altavoz de columna lateral. Para uno central, use el modelo Klipsch R-25C o R-30C.

¿Qué hacer en caso de chasquidos o distorsión?

Verifique las conexiones de los cables y la impedancia total. Reduzca el volumen si el amplificador satura. Si el problema persiste, contacte al servicio postventa.

MANUAL DE USUARIO Reference R-26F KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch. Somos los guardianes del sonido Keepers of the Sound®.

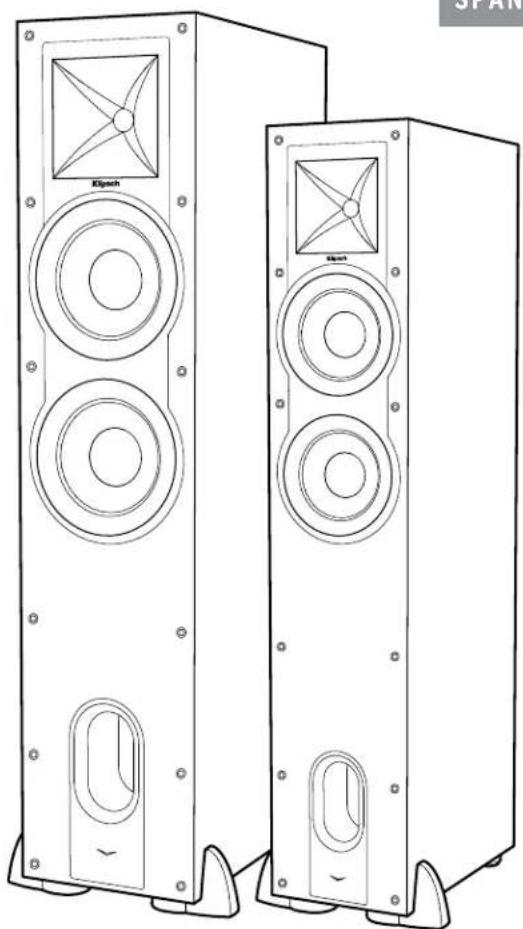

Algunos altavoces Klipsch® tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2 y 3 para hacer la instalación.

Patas de domo Poner en la parte de abajo o la parte de atrás (si se montan en la pared)

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación. Las rejillas de los altavoces surround son fijas y no se pueden retirar.

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Algunos altavoces Reference de Klipsch tienen dos pares de terminales conectadas por medio de una banda de metal. Si quita la banda de metal, los altavoces no funcionan correctamente. Deje la banda en su lugar y conecte el cable de altavoz al par de terminales de arriba. Es posible hacerles cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 81 y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

PRECAUCIÓN No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o N° 12 de 2.5 plg. a 3 plg. de cabeza troncocónica para madera Móntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plg.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

• Manténgase al día sobre nuevos productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.

REFERENCE
