Type de produit	Enceinte surround Dolby Atmos
Marque	Klipsch
Modèle	R40SA
Impédance	8 ohms
Dimensions (H x L x P)	15,9 cm x 22,9 cm x 22,9 cm
Poids	Environ 2,7 kg
Technologie	Dolby Atmos
Configuration	2 voies
Type de bornes	Deux paires de bornes de raccordement
Montage mural	Possible (vis n°10 ou n°12)
Grille	Fixe, non amovible
Entretien	Dépoussiérage avec un chiffon doux ou brosse d'aspirateur
Nettoyage	Ne pas utiliser de produits abrasifs ou solvants
Sécurité	Ne pas toucher les bornes avec des fils dénudés
Sécurité auditive	Volume excessif peut causer des dommages irréversibles
Enregistrement du produit	En ligne sur www.klipsch.com/register

FOIRE AUX QUESTIONS - R40SA KLIPSCH

Comment positionner les enceintes R40SA dans une configuration surround ?

Placez les enceintes surround à environ 60 cm au-dessus de la position d'écoute, sur les murs adjacents ou derrière. Distance entre enceintes avant : 1,8 à 4,6 m, à au moins 61 cm des murs.

Puis-je bi-câbler les enceintes R40SA ?

Oui, elles disposent de deux paires de bornes avec un cavalier. Pour bi-câbler, retirez le cavalier et connectez deux câbles séparés. Consultez votre amplificateur pour les instructions.

Quel type de câble utiliser pour le branchement ?

Utilisez du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG). Reliez les bornes positives et négatives correspondantes.

Comment installer les enceintes R40SA au mur ?

Utilisez des vis à bois n°10 ou n°12 de 6 à 7,5 cm. Vissez dans un poteau mural ou utilisez des chevilles, en laissant 6 mm apparents. Ne pas utiliser le trou en poire pour un montage au plafond.

Les grilles des enceintes sont-elles amovibles ?

Non, les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Comment nettoyer les enceintes R40SA ?

Époussetez occasionnellement. Utilisez la brosse d'un aspirateur pour les grilles. N'utilisez jamais de produits abrasifs ou à base de solvant.

Quelles sont les précautions de sécurité à prendre ?

Évitez de surcharger l'amplificateur. Un volume excessif peut causer des dommages auditifs. Assurez-vous qu'aucun fil dénudé ne touche une autre borne pour éviter les courts-circuits.

Comment enregistrer mon produit Klipsch R40SA ?

Enregistrez en ligne sur www.klipsch.com/register pour rester informé des nouveaux produits et promotions. Conservez votre reçu pour la garantie.

Quelle est l'impédance des enceintes R40SA ?

Les enceintes Klipsch ont une impédance de 8 ohms.

Que faire si je ne trouve pas la notice dans ma langue ?

Sur le site notice-facile.com, vous pouvez demander une traduction en choisissant votre langue et en fournissant votre email. Une version traduite vous sera envoyée.

MODE D'EMPLOI R40SA KLIPSCH

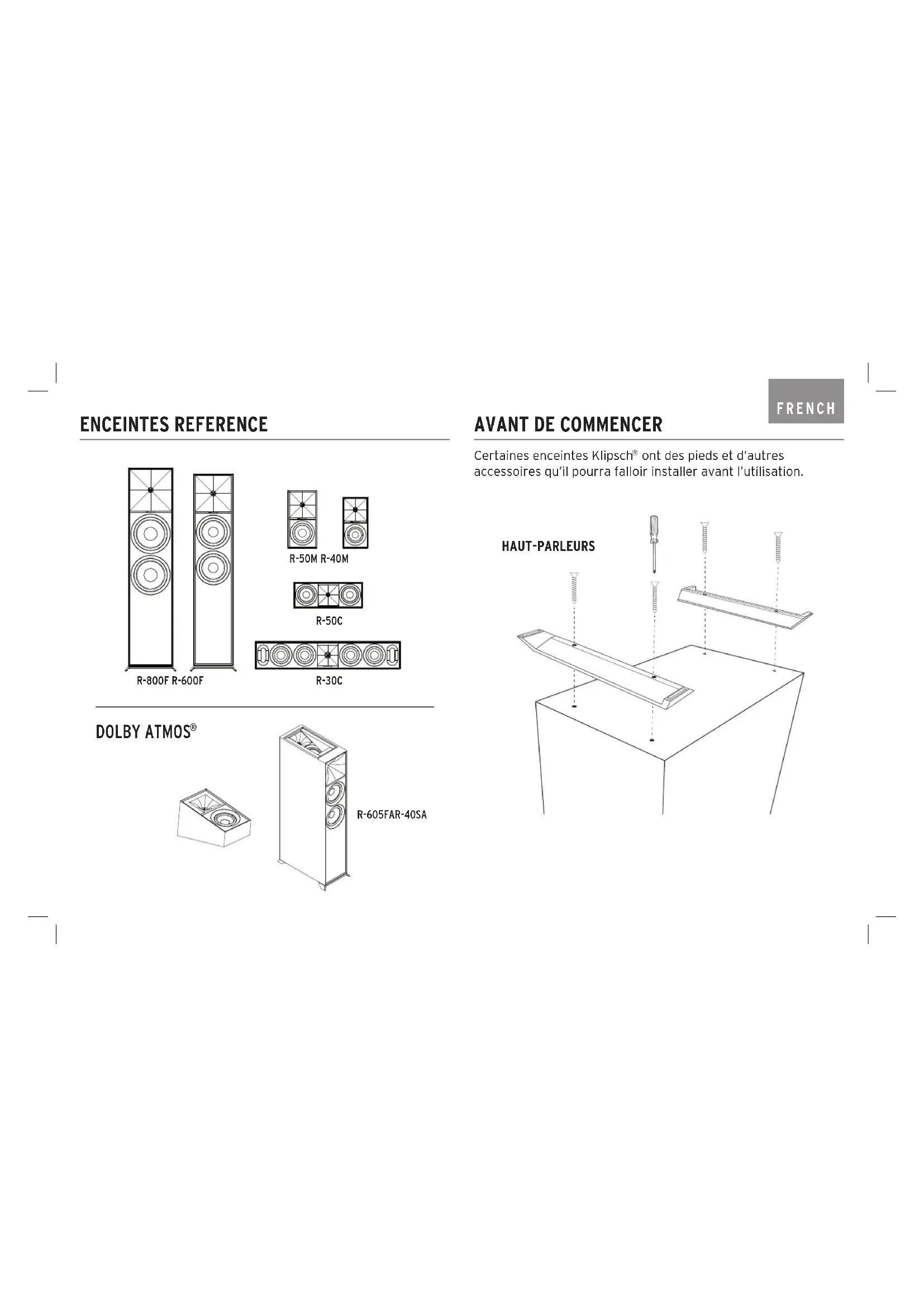

Certaines enceintes Klipsch ^® ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation.

HAUT-PARLEURS

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE


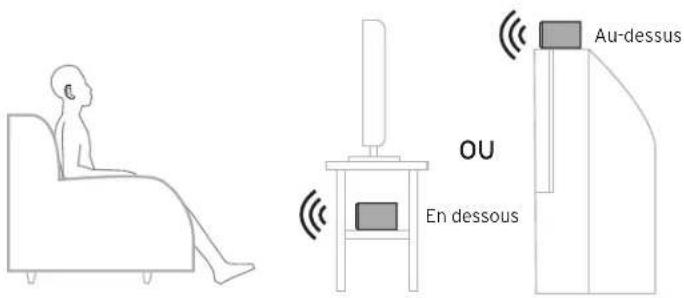

FIGURE 2 VOIE CENTRALE

Au-dessus OU En dessous

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

ATTENTION! N'utilisez pas le trou en poire pour une installation au plafond !

OU

n° 10 ou n° 12 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau mural ou utilisez des chevilles ; gardez 6 mm apparents

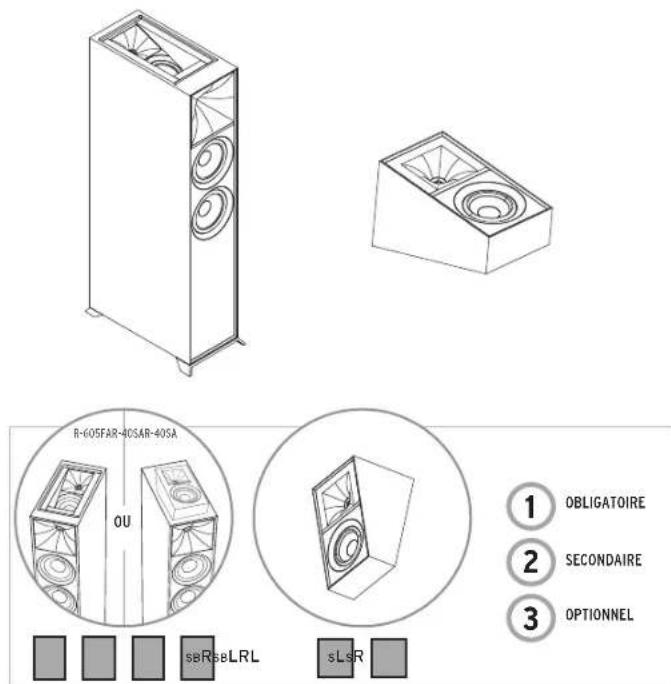

REFERENCE AVEC LA TECHNOLOGIE DOLBY ATMOS®

R-605FAR-40SAR-40SA OU sSBseLRL sLSR ① OBLIGATOIRE ② SECONDAIRE ③ OPTIONNEL

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.kllpsch.com/register

• Restez informé des nouveaux produits et des promotions.
  • Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
