Reference Premiere RP-250C - Alto-falante KLIPSCH - Manual de utilização gratuito

Tipo de produto	Caixa central
Marca	Klipsch
Modelo	Reference Premiere RP-250C
Dimensões (L x A x P)	49,5 x 20,3 x 30,5 cm
Peso	10,4 kg
Alimentação	Passiva (necessita de amplificador)
Impedância	8 ohms
Potência admissível	100 W RMS / 400 W de pico
Resposta em frequência	48 Hz – 25 kHz
Sensibilidade	97 dB (2,83 V @ 1 m)
Alto-falantes	Tweeter com corneta Tractrix® de alumínio de 1" ; 2 woofers de cobre de 5,25"
Acabamento	Folheado de nogueira verdadeiro
Funções principais	Reprodução sonora de alta fidelidade, corneta Tractrix para dispersão ideal
Manutenção e limpeza	Limpe com um pano macio e seco. Não use produtos abrasivos.
Segurança	Não obstrua as saídas de ar. Evite exposição à umidade e temperaturas extremas.
Peças de reposição e reparabilidade	Contacte um revendedor autorizado Klipsch para peças de reposição.
Informações gerais	Garantia do fabricante de 5 anos (de acordo com a região).

Perguntas frequentes - Reference Premiere RP-250C KLIPSCH

Como conectar a caixa RP-250C a um amplificador?

Use um cabo de caixa padrão. Conecte o terminal vermelho (+) do amplificador ao terminal vermelho da caixa, e o terminal preto (-) ao terminal preto. Certifique-se de que o amplificador esteja desligado durante a conexão.

Qual é a potência recomendada do amplificador?

A impedância é de 8 ohms. Recomenda-se um amplificador com 50 a 200 W RMS por canal para desempenho ideal.

Como limpar a caixa?

Use um pano macio e seco para tirar o pó. Evite produtos líquidos ou abrasivos que possam danificar o acabamento.

Qual é a melhor posição para uma caixa central?

Coloque-a diretamente acima ou abaixo da tela da televisão, na altura dos ouvidos quando estiver sentado. Certifique-se de que esteja centralizada em relação à sua posição de audição.

Posso usar esta caixa com um amplificador home theater?

Sim, a RP-250C foi projetada para ser usada como caixa central em um sistema home theater. Ela é compatível com a maioria dos receptores AV.

Quais tipos de cabos de caixa são recomendados?

Use um cabo de caixa de bitola 14 a 16 (AWG) com conectores banana ou pinos. Evite cabos de seção muito fina em longas distâncias.

O que fazer se o som estiver abafado ou sem clareza?

Verifique as conexões dos cabos e certifique-se de que as polaridades estão corretas. Ajuste as configurações de distância e nível da caixa central no seu amplificador.

Onde encontrar o número de série?

O número de série está em uma etiqueta na parte traseira da caixa, perto dos terminais de conexão.

Como obter peças de reposição?

Contacte um revendedor autorizado Klipsch ou o atendimento ao cliente. Peças como tweeters ou woofers estão disponíveis através dos canais oficiais.

A caixa vem com pés ou suportes?

Não, a RP-250C foi projetada para ser colocada em um móvel ou prateleira. Pés de borracha são fornecidos para evitar vibrações.

MANUAL DE UTILIZADOR Reference Premiere RP-250C KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference.

Algumas caixas acústicas Klipschi ^o têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2, 3 e 4.

Os espigões opcionais incluídos destinam-se a aumentar a estabilidade em pisos acarpetados e não são recomendados para superfícies duras.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-280F, RP-260F, RP-250F e RP-160M do Reference Premiere estão equipados com terminais de conexão duplos. Se uma conexão de um só cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão com dois cabos ou dois amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 l e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

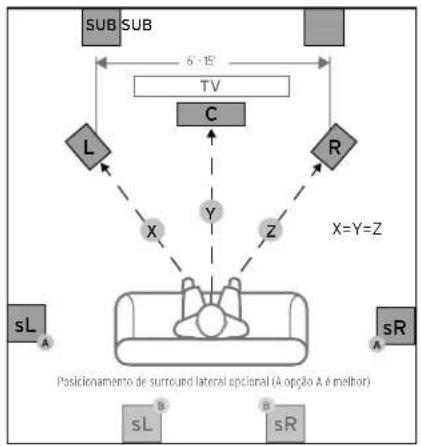

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

CUIDADO! Não use o orifício em forma de fechadura para instalação no teto! Parafusos de cabeça chata para madeira no 10 de 63 a 76 mm de comprimento Nortar na viga de parede ou usar buchos - de xar 64 mm expostos
3/8" - 16 *Suportes de parede não incluídos

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

CONEXÕES

OU

A RP-140SA pode ser adicionada a qualquer configuração de caixa acústica passiva.

INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDECAIXAS ACÚSTICAS DE ELEVAÇÃO

Não use o orifício em forma de fechadura para instalação no teto!

Parafusos de cabeça chata para madeira no 10 de 63 a 76 mm de comprimento Montar na viga de parede ou usar buchas - de sar 54 mm expostos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
