MANUAL DE UTILIZADOR AF 20 Kärcher

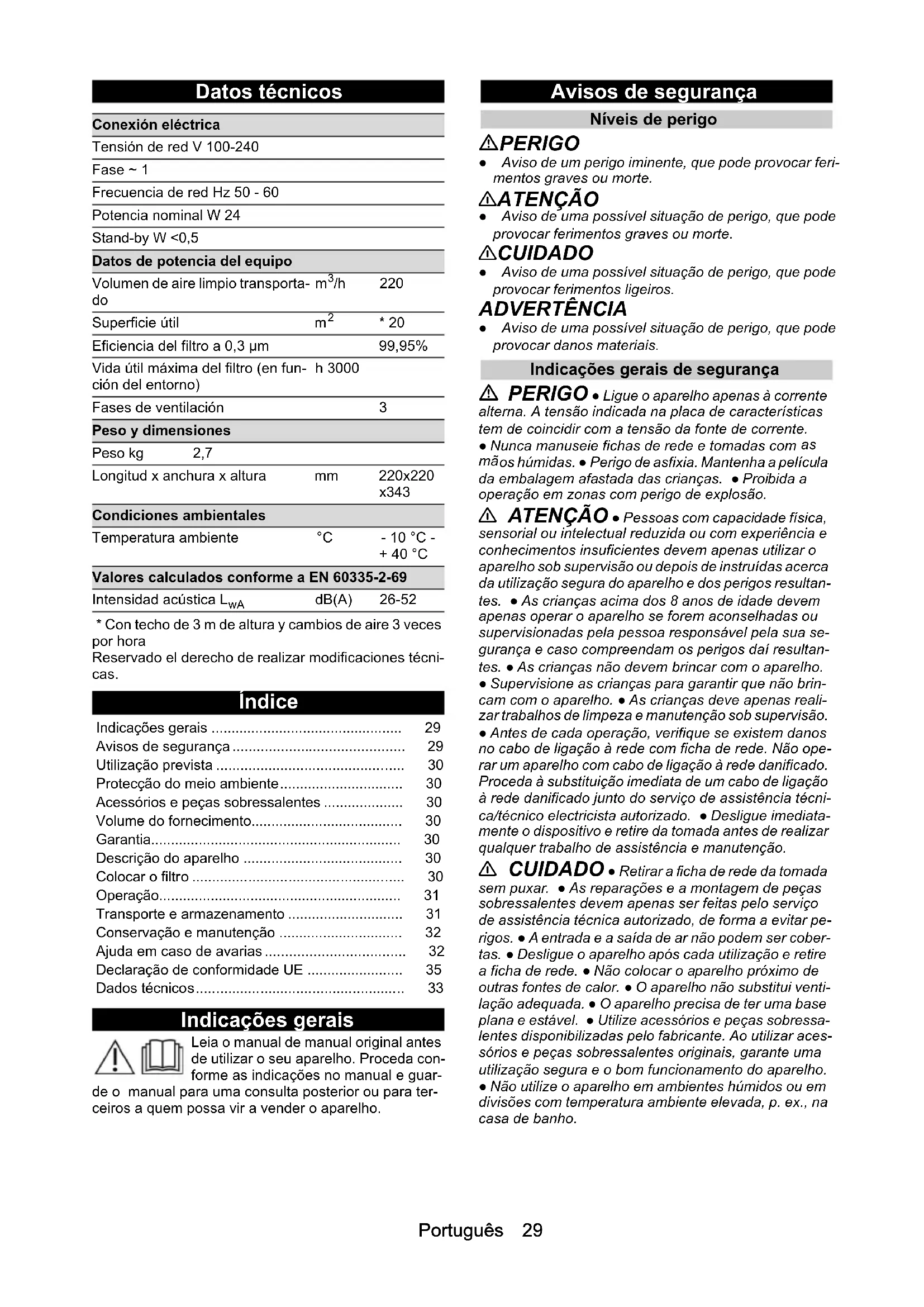

Indicações gerais	29
Avisos de segurança	29
Utilização prevista	30
Protecção do meio ambiente	30
Acessórios e peças sobressalentes	30
Volume do fornecimento	30
Garantia	30
Descrição do aparelho	30
Colocar o filtro	30
Operação	31
Transporte e armazenamento	31
Conservação e manutenção	32
Ajuda em caso de avarias	32
Declaração de conformidade UE	35
Dados técnicos	33

Indicações gerais

Leia o manual de manual original antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guar-de o manual para uma consulta posterior ou para ter-ceiros a quem possa vir a vender o aparelho.

Avisos de segurança
Níveis de perigo

⚠PERIGO

- Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

- Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Indicações gerais de segurança

⚠️ PERIGO • Ligue o aparelho apenas à corrente alterna. A tensão indicada na placa de características tem de coincidir com a tensão da fonte de corrente.

- Nunca manuseie fichas de rede e tomadas com as mãos húmidas. - Perigo de asfixia. Mantenha a película da embalagem afastada das crianças. - Proibida a operação em zonas com perigo de explosão.

ATENÇÃO • Pessoas com capacidade física, sensorial ou intelectual reduzida ou com experiência e conhecimentos insuficientes devem apenas utilizar o aparelho sob supervisão ou depois de instruídas acerca da utilização segura do aparelho e dos perigos resultantes. As crianças acima dos 8 anos de idade devem apenas operar o aparelho se forem aconselhadas ou supervisionadas pela pessoa responsável pela sua segurança e caso compreendam os perigos daí resultantes. As crianças não devem brincar com o aparelho.

- Supervisione as crianças para garantir que não brincam com o aparelho. • As crianças deve apenas realizar trabalhos de limpeza e manutenção sob supervisão. - Antes de cada operação, verifique se existem danos no cabo de ligação à rede com ficha de rede. Não operar um aparelho com cabo de ligação à rede danificado. Proceda à substituição imediata de um cabo de ligação à rede danificado junto do serviço de assistência técnica/técnico electricista autorizado. • Desligue imediatamente o dispositivo e retire da tomada antes de realizar qualquer trabalho de assistência e manutenção.

CUIDADO • Retirar a ficha de rede da tomada sem puxar. • As reparações e a montagem de peças sobressalentes devem apenas ser feitas pelo serviço de assistência técnica autorizado, de forma a evitar perigos. • A entrada e a saída de ar não podem ser cobertas. • Desligue o aparelho após cada utilização e retire a ficha de rede. • Não colocar o aparelho próximo de outras fontes de calor. • O aparelho não substitui ventilação adequada. • O aparelho precisa de ter uma base plana e estável. • Utilize acessórios e peças sobressalentes disponibilizadas pelo fabricante. Ao utilizar acessórios e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

- Não utilize o aparelho em ambientes húmidos ou em divisões com temperatura ambiente elevada, p. ex., na casa de banho.

Utilização prevista

Apenas utilize o aparelho como purificador de ar, de acordo com as descrições e os avisos de segurança contidos neste manual de instruções.

• O aparelho destina-se à utilização como purificador de ar.
• O aparelho é adequado para uso particular e comercial.
• O aparelho destina-se exclusivamente à utilização em espaços interiores.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regula- mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Descrição do aparelho

①Interruptor de comando Ligar/desligar o aparelho
② Interruptor de comando Bloqueio de funções
③ Indicação do display PM 2,5 Índice de qualidade do ar
④Interruptor de comando Desligar o display
⑤ Indicação do display Nível do ventilador
⑥ Interruptor de comando Ligar/desligar o modo automático

⑦ Interruptor de comando Nível do ventilador
⑧ Interruptor de comando Ligar/desligar o modo de hibernação
9 Indicação do display Temporizador
⑩Interruptor de comando Temporizador
⑪ Indicação do display Vida útil do filtro
⑫Interruptor de comando Reposição do filtro
⑬Indicação do display e do aparelho Qualidade do ar
⑭Bloqueio da tampa do filtro
⑮ Tampa do filtro
16 Patilhas do filtro
⑰Filtro
18Ligação da fonte de alimentação
⑲ Sensor do aparelho
20Adaptador de alimentação

Aviso

Os ajustes das funções só podem ser realizados através dos interruptores de comando e não através das indicações do display.

Colocar o filtro

Antes do primeiro arranque, os filtros finos que já se encontram inseridos no aparelho devem ser desempacotados.

1. Virar o aparelho e rodar o bloqueio da tampa do filtro 90 graus no sentido dos ponteiros do relógio. Figura B
2. Retirar a tampa do filtro. Figura C
3. Retirar os filtros embalados. Figura D
4. Desembalar os filtros. Figura E
5. Inserir os filtros desembalados. Assegurar que os ganchos estão visíveis e apontam para dentro. Figura F
6. Colocar a tampa do filtro e rodar o bloqueio 90 graus no sentido contrário ao dos ponteiros do relógio. Rodar o aparelho com o display virado para cima. Figura G
7. Colocar o aparelho numa superfície plana. Assegurar uma distância de 30 cm para cada lado. Figura H

Aviso

Não coloque o aparelho em superfícies quentes ou per-to de aquecimento.

Não deixe entrar quaisquer líquidos ou materiais estranhos (por ex., objectos metálicos) no aparelho.

1. Inserir a ficha da fonte de alimentação no aparelho e a ficha de rede na tomada. Figura I

O aparelho está pronto a funcionar

Aviso

Recomendamos que, na primeira vez, deixe o aparelho a funcionar durante a noite para obter uma limpeza geral do seu espaço.

Aviso

Tabela com as indicações em horas dos símbolos do display para a vida útil do filtro, ver o Substituir o filtro

Operação

Ligar/desligar o aparelho

1. Para ligar o aparelho: premir o botão Ligar/desligar do aparelho.

Figura I

O aparelho arranca automaticamente.

Aviso

Após ligar, as indicações e os botões no painel de comando acendem-se brevemente. O sensor de qualidade do ar integrado mede automaticamente a qualidade do ar na divisão.

1. Se necessário, é possível ajustar as seguintes funções através dos interruptores de comando, por exemplo:

2. Nível do ventilador

3. Modo automático
4. Modo de hibernação

5. Temporizador

6. Para desligar o aparelho: premir o botão Ligar/desligar do aparelho.

As indicações e os botões no painel de comando apagam-se. O aparelho está desligado.

Ajustar o modo automático

No modo automático, o purificador de ar define o nível adequado do ventilador, dependendo da qualidade do ar.

Se a qualidade do ar for má, o nível do ventilador é automaticamente aumentado, por exemplo.

Símbolo do interruptor de comando para o modo automático:

- Premir o interruptor de comando Modo automático. O modo automático é ligado ou desligado.

Ajustar o modo de hibernação

No modo de hibernação, o ventilador funciona à velocidade mais baixa e, como tal, de forma muito silenciosa. Todos os símbolos luminosos estão desligados.

- Premir o interruptor de comando Modo de hibernação. O modo de hibernação é ligado ou desligado. Símbolo do interruptor de comando para o modo de hibernação:

Ajustar o nível do ventilador

É possível definir o nível do ventilador manualmente para o nível I, II ou III, consoante a qualidade do ar. Se a qualidade do ar for má, para filtrar o fumo, por exemplo, a ventoinha deve funcionar à velocidade máxima (nível III) durante 15 a 20 minutos.

Aviso

Para purificar o ar de forma eficaz, manter as janelas e as portas fechadas enquanto o purificador de ar estiver ligado,

Símbolo do interruptor de comando para o nível do ventilador:

- Premir repetidamente o interruptor de comando Nível do ventilador até atingir o nível pretendido.

O nível seleccionado do ventilador é indicado no painel de comando.

O temporizador pode ser definido para 2, 4, 6 ou 8 horas de tempo de funcionamento. Quando o tempo definido tiver expirado, o aparelho desliga-se automaticamente. O nível do ventilador pode ser alterado a qualquer momento.

• Ligar: premir repetidamente o interruptor de comando Temporizador até atingir o tempo de funcionamento pretendido. A indicação acende-se. O tempo de funcionamento ajustado é exibido no painel de comando.
• Desligar: premir o interruptor de comando Temporizador até que a indicação do temporizador se apague. O temporizador está desligado.

Bloquear/desbloquear o painel de comando

Para evitar alterações acidentais dos ajustes, por exemplo, por crianças ou animais de estimação, é possível bloquear o painel de comando.

Símbolo do interruptor de comando e da indicação do display para bloquear o painel de comando:

• Bloquear: premir o botão durante 3 segundos.
• Desbloquear: premir o botão de bloqueio durante 3 segundos.

Indicação PM 2,5 Qualidade do ar

A concentração de pó fino (PM 2.5) é apresentada no display de forma numérica, na unidade g/m ^3 . Além disso, um índice de cores fornece informações sobre a qualidade do ar:

PM 2,5 Qualidade	do ar Cor
0- 60 Boa Azul
61 - 120 Média Amarelo
121 - 500 Má Vermelho

Transporte e armazenamento

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho durante o transporte e armazenamento.

Armazene o aparelho apenas em espaços interiores secos.

Conservação e manutenção

Limpeza

⚠PERIGO

Os líquidos podem conduzir electricidade e causar assim lesões graves ou fatais.

Desligue sempre a fonte de alimentação da tomada antes de trabalhos de limpeza e manutenção.

Nunca mergulhe o aparelho nem a fonte de alimentação em água.

Nunca limpe o aparelho nem a fonte de alimentação sem ser a seco.

1. Desligar o aparelho.
2. Retirar a fonte de alimentação da tomada.
3. Limpar o aparelho com um pano macio e seco. Não utilizar produtos de limpeza abrasivos ou corrosivos.

Substituir o filtro

O filtro deve ser substituído após 2500 a 3000 horas de tempo de funcionamento, o mais tardar. A substituição deve ser feita mais cedo se o aparelho começar a produzir mais ruído ou exalar um odor desagradável (a partir do filtro), ou se o filtro estiver visivelmente sujo. O símbolo pisca no display como lembrete de substituição de filtro.

Símbolo do interruptor de comando para reposição do filtro:

Consoante a vida útil, é exibido o número de símbolos seguinte:

Indicação da vida útil do filtro (h)
2401 - 3000
1801 - 2400
1201 - 1800
601 - 1200
1 - 600

1. Desligar o aparelho e remover a fonte de alimentação da tomada e do aparelho.

Figura J

1. Virar o aparelho e rodar o bloqueio da tampa do filtro 90 graus no sentido dos ponteiros do relógio.

Figura B

1. Retirar a tampa do filtro.

Figura C

1. Retirar os filtros.

Figura D

1. Desembalar os filtros novos.

Figura E

1. Inserir os filtros desembalados. Assegurar que os ganchos estão visíveis e apontam para dentro.

Figura F

1. Colocar a tampa do filtro e rodar o bloqueio 90 graus no sentido contrário ao dos ponteiros do relógio. Rodar o aparelho com o display virado para cima.

Figura G

1. Ligar a fonte de alimentação ao aparelho e à tomada.
2. Ligar o aparelho.

a Para a reposição do filtro (Reset), premir o símbolo durante 3 seg.

Figura K

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que po-dem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

Erro Causa Reparação
É impossível ligar o aparelho	Sem tensão eléctrica	Verificar a tomada e o fusível da alimentação eléctrica.Inserir a ficha da fonte de alimentação noutra tomada.
	Falha da fonte de alimentação	Contactar o serviço de assistência técnica para substituir a fonte de alimentação.
	Falha do aparelho	Contactar o serviço de assistência técnica.
O display pisca e o aparelho não arranca	A tampa do filtro não está correctamente colocada	Inserir correctamente a tampa do filtro, assegurando o assento correcto dos filtros.
A corrente de ar é reduzida	Filtro entupido	Substituir o filtro, ver o capítulo Substituir o filtro.
	Filtro não desembalado	Desembalar o filtro, ver o capítulo Colocar o filtro.
	Nível do ventilador demasiado baixo	Aumentar o nível do ventilador, ver o capítulo Ajustar o nível do ventilador.
	A saída de ar está bloqueada	Retirar corpos estranhos.
Erro Causa	Reparação
Elim inação de odores ineficaz	Ar ambiente de má qualidade	● Abrir janelas para melhorar a ventilação.
	Filtro esgotado ou utilizado durante demasiado tempo	● Substituir o filtro.
	Nível do ventilador demasiado baixo	● Aumentar o nível do ventilador, ver o capítulo Ajustar o nível do ventilador.
Má qualidade do ar	Nível do ventilador demasiado baixo	● Aumentar o nível do ventilador, ver o capítulo Ajustar o nível do ventilador.
	Corrente de ar ● Fechar as janelas e as portas enquanto o aparelho estiver a funcionar.
	Tamanho das salas claramente acima de 20 m^2	● Ter em atenção os tamanhos máximos das salas.
	Aberturas de ar no aparelho bloqueadas	● Manter as distâncias necessárias em relação ao aparelho.● Não colocar nada sobre o aparelho.
	Filtro não desembalado	● Desembalar o filtro, ver o capítulo Colocar o filtro.
	Filtro entupido ou contaminado.	● Substituir o filtro, ver o capítulo Substituir o filtro.

Dados técnicos

Ligação eléctrica
Tensão da rede	V	100-240
Fase	~	1
Frequência de rede	Hz	50 - 60
Potência nominal	W	24
Standby	W	<0,5
Características do aparelho
Caudal de bombagem de ar limpo	m^3/h	220
Área útil	m^2	* 20
Eficiência do filtro de 0,3μm		99,95%
Vida útil máxima do filtro (dependendo do ambiente)	h	3000
Níveis de ventilação		3

Medidas e pesos
Peso	kg	2,7
Comprimento x Largura x Altura	mm	220x220x343
Condições ambientais
Temperatura ambiente	°C	- 10 °C - + 40 °C

Valores determinados de acordo com a EN 60335-2-69
Nível de potência sonora LWA	dB(A)	26-52

* Com uma altura do tecto de 3 m e 3 trocas de ar por hora

Reservados os direitos a alterações técnicas.
