DIOBELLB01 - Campainhas de porta DIO - Manual de utilização gratuito

Tipo de produto	Campainha conectada com câmera
Marca	DIO
Modelo	DIOBELLB01
Dimensões (campainha)	65 x 125 x 35 mm
Alimentação da campainha	4 pilhas AA (não incluídas)
Alimentação do carrilhão	2 pilhas AA (não incluídas)
Resolução da câmera	2 megapixels
Ângulo de visão	140°
Áudio	Bidirecional (microfone e alto-falante integrados)
Conectividade	WiFi 2,4 GHz, alcance até 30 m (de acordo com as condições)
Protocolos de rede	TCP/IP, HTTP, DHCP, DNS, RTSP
Segurança sem fio	WPA-PSK/WPA2-PSK, criptografia AES128
Índice de proteção	IP54 (resistente a respingos e poeira)
Temperatura de operação	-20°C a 50°C (campainha), 0°C a 35°C (carrilhão)
Frequência do carrilhão	433,92 MHz
Consumo em espera (carrilhão)	≤ 600 µA
Aplicativo móvel	DiO One (iOS e Android)
Manutenção e limpeza	Limpar com um pano macio e seco. Evitar água sob pressão.
Peças de reposição e reparabilidade	Pilhas AA padrão. Para outras peças, contactar o suporte Chacon.
Informações gerais	Uso doméstico apenas. Em conformidade com a legislação da CNIL para videovigilância.

Perguntas frequentes - DIOBELLB01 DIO

Como instalar a campainha DIOBELLB01?

Fixe a tampa das pilhas na parede com os parafusos fornecidos. Insira 4 pilhas AA na campainha e fixe-a na tampa. Coloque a tampa de proteção e use a chave de fixação para travar o conjunto.

Como parear a campainha com o aplicativo DiO One?

Baixe o aplicativo DiO One no seu smartphone. Conecte-se à sua rede Wi-Fi de 2,4 GHz. No aplicativo, siga as etapas de adição de dispositivo no modo ponto de acesso Wi-Fi. O LED vermelho piscando rapidamente indica a busca pela rede.

Como redefinir a campainha para as configurações de fábrica?

Mantenha pressionado o botão de redefinição por 5 segundos. Um som confirmará a redefinição. O LED vermelho piscando lentamente indica que o dispositivo está aguardando configuração.

O que fazer se a campainha não se conectar ao Wi-Fi?

Verifique se sua rede Wi-Fi está em 2,4 GHz e se a senha está correta. Certifique-se de que a campainha está no modo ponto de acesso (LED azul piscando). Se o problema persistir, redefina a campainha e tente novamente.

Qual é o alcance entre a campainha e o carrilhão?

O carrilhão usa uma frequência de rádio de 433,92 MHz. O alcance típico é de cerca de 30 metros em espaço aberto, mas obstáculos (paredes, móveis) podem reduzir essa distância.

Quanto tempo duram as pilhas da campainha?

A autonomia depende do uso (número de toques, vídeo). Em uso normal, as 4 pilhas AA podem durar de 6 a 12 meses. Um LED vermelho piscando lentamente pode indicar pilhas fracas.

Posso usar a campainha sem assinatura?

Sim, o aplicativo DiO One é gratuito e não requer assinatura. Você pode receber notificações, ver o fluxo de vídeo ao vivo e conversar com o visitante.

A campainha é resistente à chuva?

Sim, ela possui índice de proteção IP54, que a protege contra respingos e poeira. Pode ser instalada ao ar livre sob um abrigo ou diretamente exposta à chuva leve.

Como associar várias campainhas a um mesmo carrilhão?

Para adicionar uma segunda campainha, repita a configuração no aplicativo. Em seguida, para parear o carrilhão, insira 2 pilhas AA e pressione o botão da campainha dentro de 120 segundos. O carrilhão tocará para cada campainha associada.

O que fazer se o carrilhão não tocar?

Verifique as pilhas do carrilhão e se estão bem instaladas. Certifique-se de que o carrilhão está ao alcance da campainha. Reparee o carrilhão pressionando o botão da campainha por 120 segundos após ligar o carrilhão.

MANUAL DE UTILIZADOR DIOBELLB01 DIO

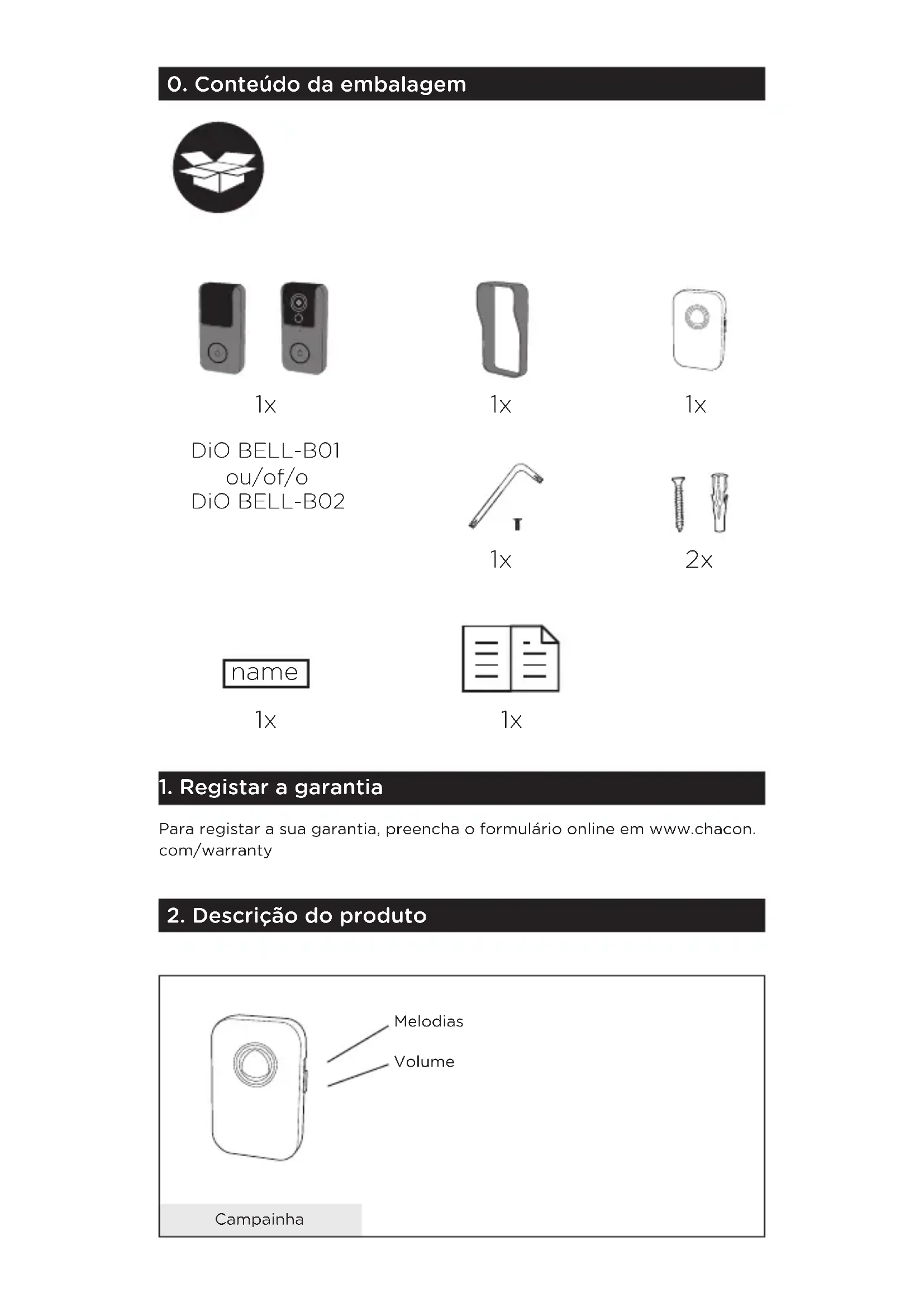

0. Conteudo da embalagem

1x

1x

1x

DiO BELL-B01 ou/of/o DiO BELL-B02

1x

2x

name

1x

1x

1. Register a garantia

Para registrar a sua garantia, preencha o formulário online em www.chacon. com/warranty

2. Descrição do produits

Campainha

Microfone

Indicator LED

Botao

DiOBELL-B01

Lente

Microfone

Indicator LED

Botão

DiOBELL-BO2

Botão de reinicialização

Observação

Para reinicializar o aparecido, mantenha o botão de reinicialização premido durante 5 segundos.

A campainha emite um som quando a operação está conclusão.

DiOBELL-B01 + B02

3. Instruções de montagem

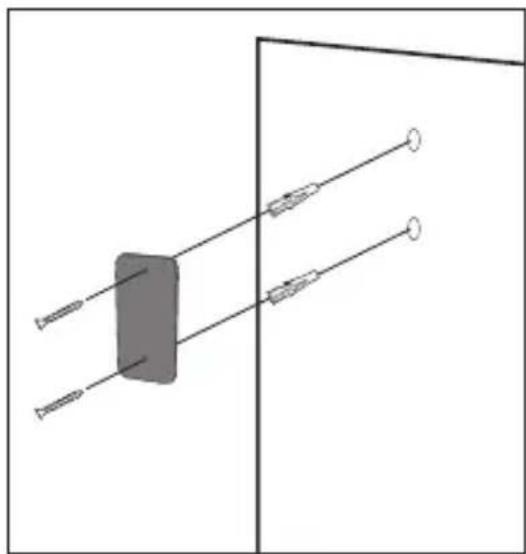

1. Fixe a tampa do compartmento das pilhas na parede com a ajuda dos parafusos fornecidos

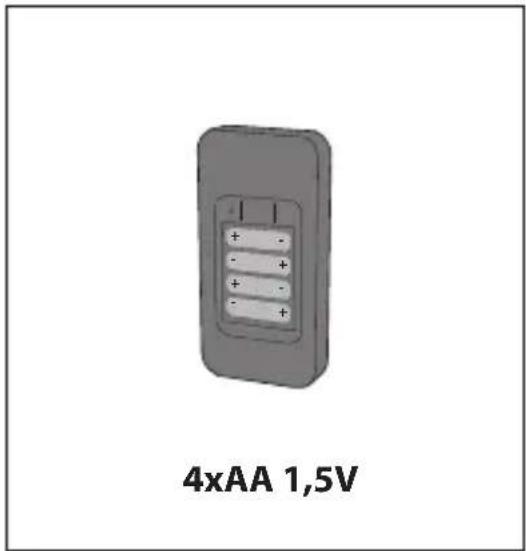

2. Insira as 4 pilhas AA na sua campainha

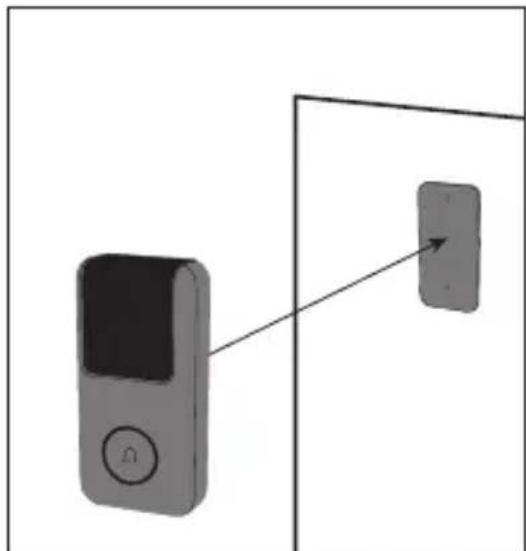

3. Fixe a campainha na tampa do compartmento das pilhas

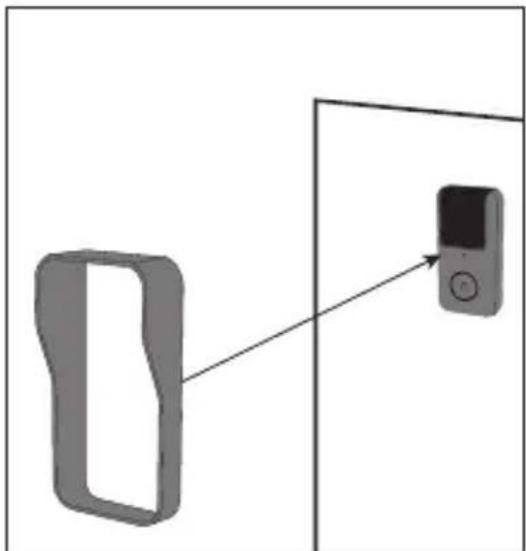

4. Coloque a proteção sobre a campainha

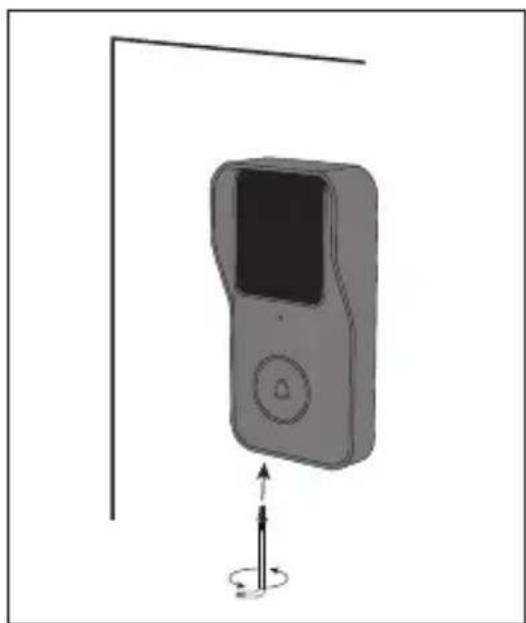

5. Utilize a chave de fixação e o parafuso fornecido para fixar os elementos

Observação

Para reinicializar o aparecido, mantenha o botão de reinicialização premido durante 5 segundos.

A campainha emite um som quando a operação está conclusão.

Luz avisadora vermelha intermitente (lenta)	À espera de configuração
Luz avisadora vermelha intermitente (rápida)	Deteção de Wi-Fi
Luz avisadora fixa Câmara ligada ao	Wi-Fi
Luz avisadora azul intermitente Modo ponto de acesso

4. Configuração da campainha

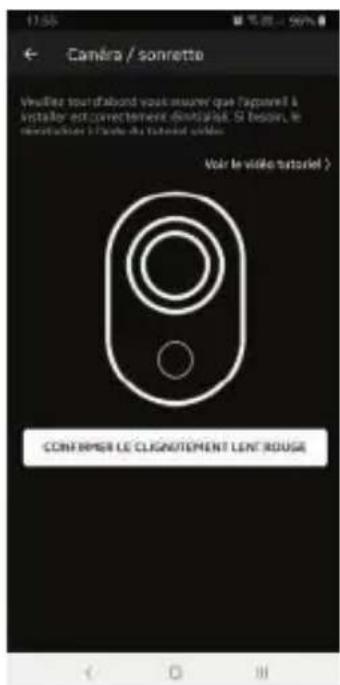

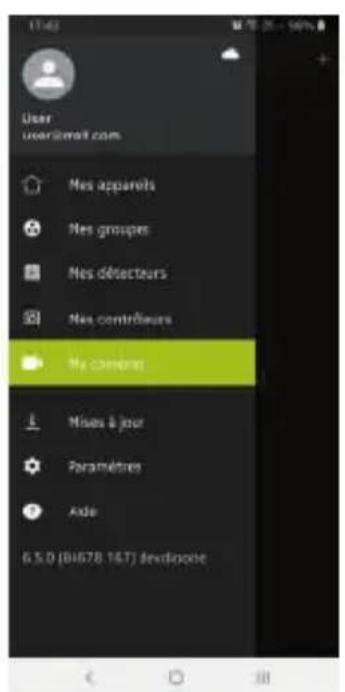

A. Adição da campainha na aplicação

Etapa 1 Ligue o seu smartphone a rede Wi-Fi

Etapa 2 Transfira a aplicação DiO one em Apple Store ou Android Play Store consoante o seu aparecido.

Etapa 3 Execute a aplicação DiO one e registre-se para a primarya utilização.

Etapa 4 Siga as etapas abaixo para adicional a sua campainha

Observação : Somente o modo de punto de acesso Wi-Fi está disponible para o DIOBELL-B01; sina as instruções naanela para emparelhar.

Observação

• Se tiver varias campainhas, efetue novamente a etapa 4 para as adicionar uma a uma.
• Para modifier o sinal Wi-Fi, reponha as predefinições da-camera e sina a etapa 4 para adiconar a campainha.

Para mais informações, transfira o manual do'utilizar em www.chacon.com

B. Emparelhamento da campainha interior

Etapa 1 Insira dos pilhas AA na campainha interior
Etapa 2 Prima o botão da sua campainha no espaço de 120 segundos

5. Menções legais

Especificações

Campainha com concentividade
Tipo de lente CMOS 1/2,9"
Resolução 2 megapixels
Objetivo 2,4 mm
Ângulo de visão 140°
Largura de banda 16 Kbps~2 Mbps
Abertura 1/25~1/100.000 por segundo
Âudio Bidirectional
Luminosidade minima 0,01 Lux@F1,2
Encriptação Wi-Fi WPA-PSK/WPA2	PSK
Segurarça AES128
Temperatura de funconamento -20°	C~50°C
Alimentação 4 pilhas AA
Protocolos TCP/IP, HTTP, DHCP, DNS, RTSP
Dimensoes (mm) 65 x 125 x 35
Índice de proteção	IP54
Campainha interior sem fios
Frequência de rádio	433.92 MHz
Alimentação 2 pilhas AA
Consumo em espera	≤ 600 uA
Temperatura de funconamento 0°C	-35°C

6. Support

www.chacon.com/support
