Produkttyp	Vernetzte Türklingel mit Kamera
Marke	DIO
Modell	DIOBELLB01
Abmessungen (Klingel)	65 x 125 x 35 mm
Stromversorgung Klingel	4 AA-Batterien (nicht im Lieferumfang)
Stromversorgung Gong	2 AA-Batterien (nicht im Lieferumfang)
Kameraauflösung	2 Megapixel
Sichtwinkel	140°
Audio	Bidirektional (integriertes Mikrofon und Lautsprecher)
Konnektivität	WiFi 2,4 GHz, Reichweite bis zu 30 m (je nach Bedingungen)
Netzwerkprotokolle	TCP/IP, HTTP, DHCP, DNS, RTSP
Drahtlossicherheit	WPA-PSK/WPA2-PSK, AES128-Verschlüsselung
Schutzart	IP54 (spritzwasser- und staubgeschützt)
Betriebstemperatur	-20°C bis 50°C (Klingel), 0°C bis 35°C (Gong)
Gongfrequenz	433,92 MHz
Stromverbrauch im Standby (Gong)	≤ 600 µA
Mobile App	DiO One (iOS und Android)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Vermeiden Sie Druckwasser.
Ersatzteile und Reparierbarkeit	Standard-AA-Batterien. Für andere Teile kontaktieren Sie den Chacon-Support.
Allgemeine Informationen	Nur für den Hausgebrauch. Konform mit der CNIL-Gesetzgebung für Videoüberwachung.

Häufig gestellte Fragen - DIOBELLB01 DIO

Wie installiere ich die Türklingel DIOBELLB01?

Befestigen Sie den Batteriefachdeckel mit den mitgelieferten Schrauben an der Wand. Legen Sie 4 AA-Batterien in die Klingel ein und setzen Sie sie auf den Deckel. Bringen Sie die Schutzkappe an und verwenden Sie den Befestigungsschlüssel, um die Einheit zu verriegeln.

Wie koppele ich die Klingel mit der DiO One App?

Laden Sie die DiO One App auf Ihr Smartphone herunter. Verbinden Sie sich mit Ihrem 2,4-GHz-WLAN. Folgen Sie in der App den Schritten zum Hinzufügen eines Geräts im WLAN-Hotspot-Modus. Die schnell blinkende rote LED zeigt die Netzwerksuche an.

Wie setze ich die Klingel auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste 5 Sekunden lang gedrückt. Ein Ton bestätigt den Reset. Die langsam blinkende rote LED zeigt an, dass das Gerät auf die Konfiguration wartet.

Was tun, wenn die Klingel keine Verbindung zum WLAN herstellt?

Überprüfen Sie, ob Ihr WLAN im 2,4-GHz-Band arbeitet und das Passwort korrekt ist. Stellen Sie sicher, dass die Klingel im Hotspot-Modus ist (blinkende blaue LED). Wenn das Problem weiterhin besteht, setzen Sie die Klingel zurück und versuchen Sie es erneut.

Wie groß ist die Reichweite zwischen Klingel und Gong?

Der Gong verwendet eine Funkfrequenz von 433,92 MHz. Die typische Reichweite beträgt im Freien etwa 30 Meter, aber Hindernisse (Wände, Möbel) können diese Entfernung verringern.

Wie lange halten die Batterien der Klingel?

Die Akkulaufzeit hängt von der Nutzung ab (Anzahl der Klingeltöne, Video). Bei normaler Nutzung können die 4 AA-Batterien 6 bis 12 Monate halten. Eine langsam blinkende rote LED kann auf schwache Batterien hinweisen.

Kann ich die Klingel ohne Abonnement nutzen?

Ja, die DiO One App ist kostenlos und erfordert kein Abonnement. Sie können Benachrichtigungen erhalten, den Live-Videostream ansehen und mit dem Besucher sprechen.

Ist die Klingel regenbeständig?

Ja, sie hat die Schutzart IP54, die sie vor Spritzwasser und Staub schützt. Sie kann im Freien unter einem Vordach oder direkt leichtem Regen ausgesetzt installiert werden.

Wie verbinde ich mehrere Klingeln mit demselben Gong?

Um eine zweite Klingel hinzuzufügen, wiederholen Sie die Einrichtung in der App. Um den Gong zu koppeln, legen Sie 2 AA-Batterien ein und drücken Sie innerhalb von 120 Sekunden den Klingelknopf. Der Gong ertönt für jede verbundene Klingel.

Was tun, wenn der Gong nicht klingelt?

Überprüfen Sie die Batterien des Gongs und ob sie richtig eingelegt sind. Stellen Sie sicher, dass der Gong in Reichweite der Klingel ist. Koppeln Sie den Gong neu, indem Sie nach dem Einschalten des Gongs 120 Sekunden lang den Klingelknopf drücken.

BEDIENUNGSANLEITUNG DIOBELLB01 DIO

1. Registrierung ihrer Garantie

Um ihre Garantie zu registrierten, füssen Sie das Online-Formular unter www.chacon.com/warranty aus

2. Produktbeschreibung

Melodien

Lautstärke

DiOBELL-B01

Linse

Mikro

LED-Anzeige

Taste

DiOBELL-BO2

Reset-Taste

Hinweis

Zum Zurücksetzen des Geräts die Reset-Taste für 5 Sekunden gedrückt halten.

Die Klingel gibt einen Ton ab, wenn der Vorgang beendet ist.

DiOBELL-B01 + B02

3. Montageanleitung

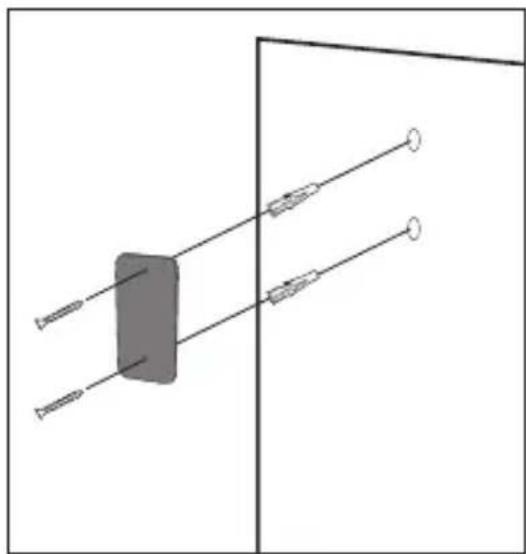

1. Befestigen Sie die Batteriefachabdeckung mit den mitgelieferten Schrauben an der Wand.

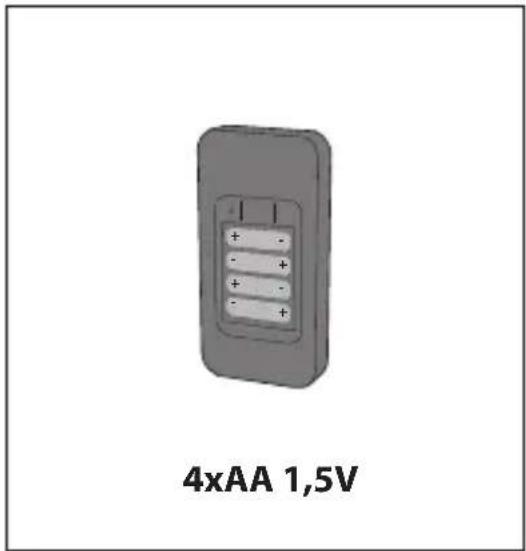

2. Legen Sie 4 Batterien des Typs AA in ihre Klingel ein.

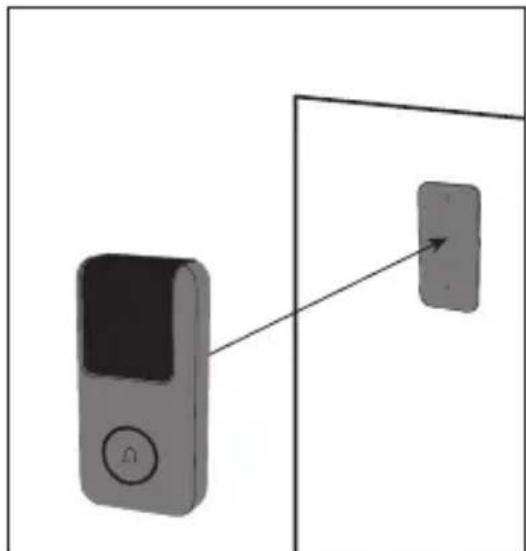

3. Befestigen Sie die Klingel auf der Batteriefachabdeckung.

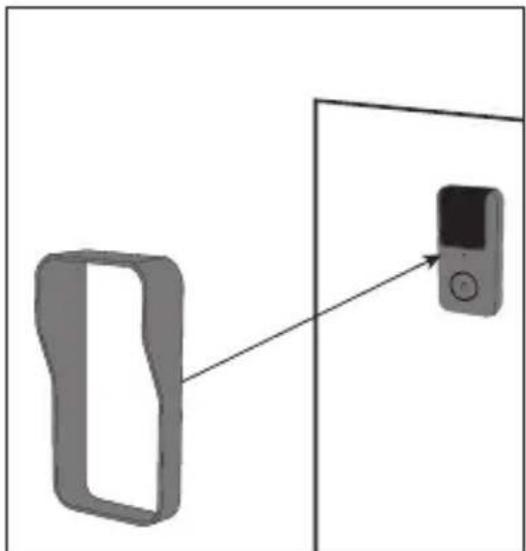

4. Setzen Sie die Schutzkappe auf die Klingel.

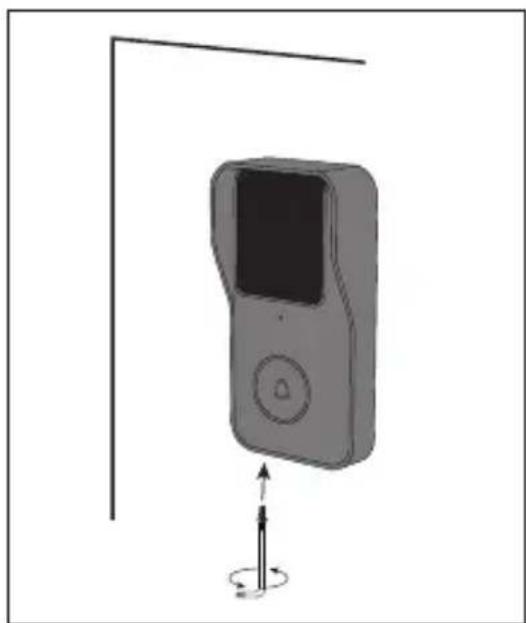

5. Verwenden Sie den mitgelieferten Montageschluss und die Schraube, um die Elemente zu befestigen.

Hinweis

Zum Zurücksetzen des Geräts die Reset-Taste für 5 Sekunden gedrückhalten.

Die Klingel gibt einen Ton ab, wenn der Vorgang beendet ist.

Blinkende rote Leuchte (langsam) Warten auf Konfiguration

Blinkende rote Leuchte (schnell) WLAN-Suche

Stetige blaue Leuchte Kamera mit WLAN verbunden

Blinkende blaue Leuchte Zugangspunkt-Modus

4. Konfiguration der Klingel

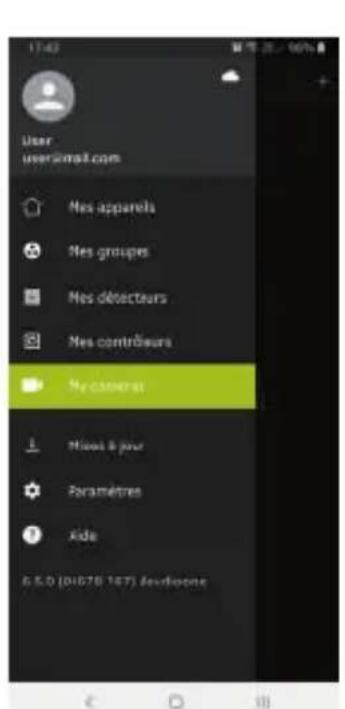

A. Klingel in der App hinzufugen

Schritt 1 Verbinden Sie Ihr Smartphone mit dem WLAN-Netz.

Schritt 2 Laden Sie die App DiO one im Apple Store oder Android Play Store je nach Ihrlem Gerät herunter.

Schritt 3 Führn Sie die App DiO one aus und melden Sie sich für die erstmalige Nutzung an.

Schritt 4 Folgen Sie den nachstehenden Schritten, um ihre Klingel hinzuzufugen.

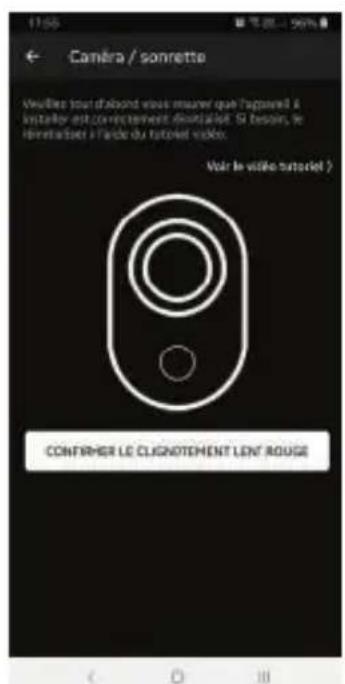

Hinweis: Für den DIOBELL-B01 ist nur der Wi-Fi-Zugangspunktmodus verfügbar. Befolgen Sie zum Pairing die Anweisungen auf dem Bildschirm.

Hinweis

• Wenn Sie mehrere Klingeln haben, folgen Sieitte erneut Schritt 4, um sie nacheinander hinzuzufugen.
• Um das WLAN-Netz zu wechseln, stellen Sieitte die Werkseinstellungen der Kamera wieder her und folgen Sie Schritt 4, um die Klingel hinzuzufugen.

Für ausfuhrlichere Informationen laden Sie die Gebrauchsanleitung auf www.chacon.com herunter

B. Kopplung des Turglockenspiels

Schnitt 1 Legen Sie 2 Batterien des Typs AA in das Glockenspiel ein.
Schnitt 2 Drücken Sie innerhalb von 120 Sekunden auf die Taste ihrer Klingel.

5. Gesetzliche Angaben

Technische Daten

Vernetzte Klingel
Linsentyp 1/2,9" CMOS
Auflösung 2 Megapixel
Objektiv 2,4 mm
Blickwinkel 140°
Bandbreite 16 Kbps~2 Mbps
Öffnung 1/25-1/100.000 pro Sekunde
Audio bidirektional
Minimale Lichtstärke 0,01 Lux@F1.2
WLAN-Verschlusselung WPA-PSK/W	WPA2-PSK
Sicherheit AES128
Betriebstemperatur -20 °C~50 °C
Stromversorgung 4 Batterien Typ AA
Protokolle TCP/IP, HTTP, DHCP, DNS, RTSP
Größe (mm) 65 x 125 x 35
Schutzart	IP54
Funk-Türglockenspiel
Funkfrequenz	433,92 MHz
Stromversorgung	2 Batterien Typ AA
Stromverbrauch im Standby-Modus	≤ 600 uA
Betriebstemperatur	0°C~35°C

6. Support

www.chacon.com/support

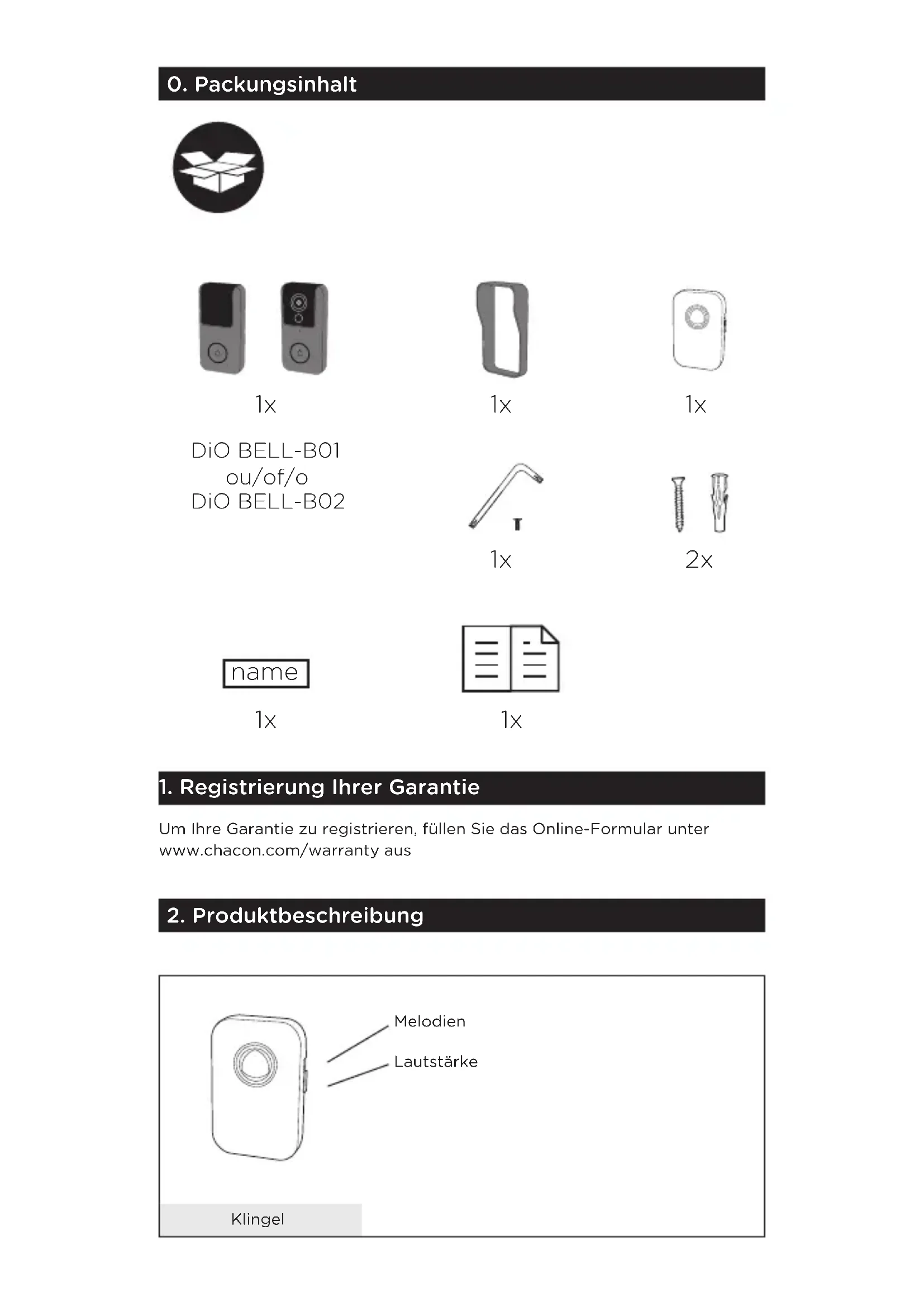

0. Package contents

1x

1x

1x

DiO BELL-B01 ou/of/o DiO BELL-B02

1x

2x

name

1x

1x
