MANUALE UTENTE DIOBELLB01 DIO

0. Contenuto della confezione

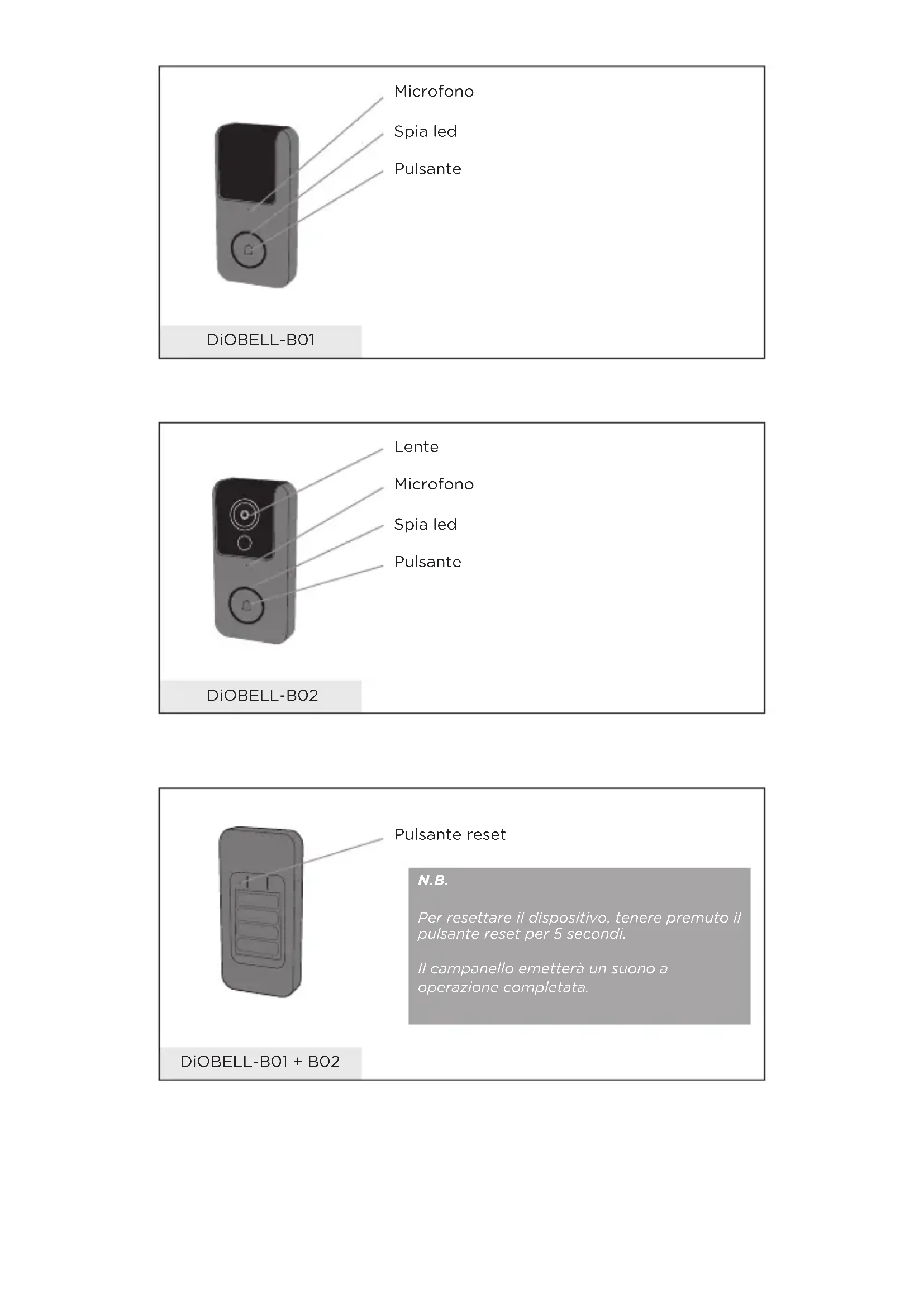

2. Descrizione del prodotto

name Microfono Spia led Pulsante Lente Microfono Spia led Pulsante Pulsante reset DiOBELL-B01 DiOBELL-B02 DiOBELL-B01 + B02 N.B. Per resettare il dispositivo, tenere premuto il pulsante reset per 5 secondi. Il campanello emetterà un suono a operazione completata.3. Istruzioni di montaggio

1. Fissare il coperchio delle pile alla

parete servendosi delle viti in dotazione

3. Fissare il campanello al coperchio

2. Inserire quattro pile AA nel vano

del campanello esterno

4. Posizionare la cornice di

protezione sul campanello

5. Utilizzare la chiave di fissaggio e

la vite in dotazione per fissare gli elementi

4xAA 1,5V4. Configurazione del campanello N.B. Per resettare il dispositivo, tenere premuto il pulsante reset per 5 secondi. Il campanello emetterà un suono a operazione completata. A. Aggiungere il campanello tramite l’applicazione Step 1 Collegare lo smartphone alla rete WiFi Step 2 Scaricare l’applicazione DiO one dall’Apple Store o dal Play Store Android, a seconda del proprio dispositivo. Step 3 Avviare l’applicazione DiO one ed eettuare la registrazione al primo utilizzo. Step 4 Seguire i passaggi illustrati di seguito per aggiungere il campanello N.B. : Per il DIOBELL-B01 è disponibile solo la modalità punto di accesso Wi-Fi, seguire le istruzioni sullo schermo per l’associazione. N.B. - In caso di più campanelli, eseguire nuovamente lo step 4 per aggiungere uno per volta tutti i dispositivi. - Per cambiare la rete WiFi, ripristinare le impostazioni di fabbrica della videocamera e seguire il punto 4 per aggiungere il campanello. Per maggiori informazioni, si prega di scaricare il manuale utente su www.chacon.com Spia rossa lampeggiante (lenta) Configurazione in corso Spia rosse lampeggiante (veloce) Ricerca rete WiFi Spia blu fissa Videocamera connessa al WiFi Spia blu lampeggiante Modalità punto di accessoB. Abbinamento del campanello interno Step 1 Inserire due pile AA nel campanello interno Step 2 Premere il pulsante del campanello esterno entro 120 secondi

Specifiche Campanello esterno Tipo di lente 1/2.9’’ CMOS Risoluzione 2 Mega pixels Obiettivo 2.4 mm Angolo di vista 140° Larghezza di banda 16 Kbps~2 Mbps Framerate 1/25~1/100.000 al secondo Audio Bidirezionale Luminosità minima 0,01 Lux@F1.2 Crittografia WiFi WPA-PSK/WPA2-PSK Sicurezza AES128 Temperatura di esercizio Da -20°C a 50°C Alimentazione 4 pile AA Protocolli TCP/IP,HTTP,DHCP,DNS,RTSP Dimensioni (mm) 65 x 125 x 35 Grado di protezione IP54 Campanello wireless interno Frequenza radio 433.92 MHz Alimentazione 2 pile AA Consumi in standby ≤ 600 uA Temperatura di esercizio Da 0°C a 35°C Non gettare le batterie o prodotti esausti con i rifiuti domestici (immondizia). Potrebbero contenere sostanze pericolose dannose per la salute o l’ambiente. Restituire questi prodotti al commerciante o utilizzare i servizi di raccolta dierenziata della propria città.6. Support www.chacon.com/support Con la presente, Chacon, dichiara che l’apparecchiatura radio tipo ‘DiOBELL-B01 / DiOBELL-B02’ è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente sito: http://chacon.com/conformity www.chacon.com Chacon S.A. - Avenue mercator 2 - 1300 Wavre v 1.1 2007101x DiO BELL-B01 ou/of/o DiO BELL-B02 2x1x
