DIOBELLB01 - Sonnette de portes DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette connectée avec caméra
Marque	DIO
Modèle	DIOBELLB01
Dimensions (sonnette)	65 x 125 x 35 mm
Alimentation sonnette	4 piles AA (non incluses)
Alimentation carillon	2 piles AA (non incluses)
Résolution caméra	2 mégapixels
Angle de vision	140°
Audio	Bidirectionnel (micro et haut-parleur intégrés)
Connectivité	WiFi 2.4 GHz, portée jusqu'à 30 m (selon conditions)
Protocoles réseau	TCP/IP, HTTP, DHCP, DNS, RTSP
Sécurité sans fil	WPA-PSK/WPA2-PSK, chiffrement AES128
Indice de protection	IP54 (résistant aux éclaboussures et à la poussière)
Température de fonctionnement	-20°C à 50°C (sonnette), 0°C à 35°C (carillon)
Fréquence carillon	433,92 MHz
Consommation en veille (carillon)	≤ 600 µA
Application mobile	DiO One (iOS et Android)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'eau sous pression.
Pièces détachées et réparabilité	Piles AA standard. Pour autres pièces, contacter le support Chacon.
Informations générales	Utilisation domestique uniquement. Conforme à la législation CNIL pour la vidéosurveillance.

FOIRE AUX QUESTIONS - DIOBELLB01 DIO

Comment installer la sonnette DIOBELLB01 ?

Fixez le couvercle des piles au mur avec les vis fournies. Insérez 4 piles AA dans la sonnette, puis fixez-la sur le couvercle. Placez la casquette de protection et utilisez la clé de fixation pour verrouiller l’ensemble.

Comment appairer la sonnette avec l'application DiO One ?

Téléchargez l'application DiO One sur votre smartphone. Connectez-vous à votre réseau Wi-Fi 2,4 GHz. Dans l’application, suivez les étapes d’ajout d’appareil en mode point d’accès Wi-Fi. Le voyant rouge clignotant rapide indique la recherche du réseau.

Comment réinitialiser la sonnette aux paramètres d’usine ?

Maintenez le bouton de réinitialisation enfoncé pendant 5 secondes. Un son confirmera la réinitialisation. Le voyant rouge clignotant lent indique que l’appareil est en attente de configuration.

Que faire si la sonnette ne se connecte pas au Wi-Fi ?

Vérifiez que votre réseau Wi-Fi est en 2,4 GHz et que le mot de passe est correct. Assurez-vous que la sonnette est en mode point d’accès (voyant bleu clignotant). Si le problème persiste, réinitialisez la sonnette et réessayez.

Quelle est la portée entre la sonnette et le carillon ?

Le carillon utilise une fréquence radio de 433,92 MHz. La portée typique est d’environ 30 mètres en espace ouvert, mais les obstacles (murs, meubles) peuvent réduire cette distance.

Combien de temps durent les piles de la sonnette ?

L’autonomie dépend de l’utilisation (nombre de sonneries, vidéo). En utilisation normale, les 4 piles AA peuvent durer de 6 à 12 mois. Un voyant rouge clignotant lent peut indiquer des piles faibles.

Puis-je utiliser la sonnette sans abonnement ?

Oui, l’application DiO One est gratuite et ne nécessite aucun abonnement. Vous pouvez recevoir des notifications, voir le flux vidéo en direct et dialoguer avec le visiteur.

La sonnette est-elle résistante à la pluie ?

Oui, elle bénéficie d’un indice de protection IP54, ce qui la protège des éclaboussures et de la poussière. Elle peut être installée à l’extérieur sous un abri ou directement exposée à la pluie légère.

Comment associer plusieurs sonnettes à un même carillon ?

Pour ajouter une deuxième sonnette, répétez la configuration dans l’application. Ensuite, pour appairer le carillon, insérez 2 piles AA et appuyez sur le bouton de la sonnette dans les 120 secondes. Le carillon sonnera pour chaque sonnette associée.

Que faire si le carillon ne sonne pas ?

Vérifiez les piles du carillon et qu’elles sont bien installées. Assurez-vous que le carillon est à portée de la sonnette. Réappairez le carillon en appuyant sur le bouton de la sonnette pendant 120 secondes après la mise sous tension du carillon.

MODE D'EMPLOI DIOBELLB01 DIO

1. Enregistrer la garantie

Pour enregistrer votre garantie, replisssez le formulaire en ligne sur www.chacon.com/warranty

2. Description du produit

Carillon

Micro

Indicateur LED

Bouton

DiOBELL-B01

Lentille

Micro

Indicateur LED

Bouton

DiOBELL-BO2

Bouton de réinitialisation

Remarque

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enforcé durant 5 secondes.

La sonnette émet un son lorsque l'opération est terminée.

DiOBELL-B01 + B02

3. Instructions de montage

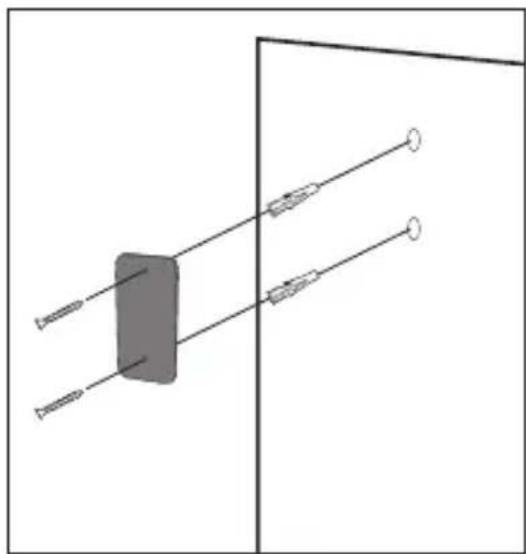

1. Fixez le couvercle des piles sur votre mur à l'aide des vis fournies

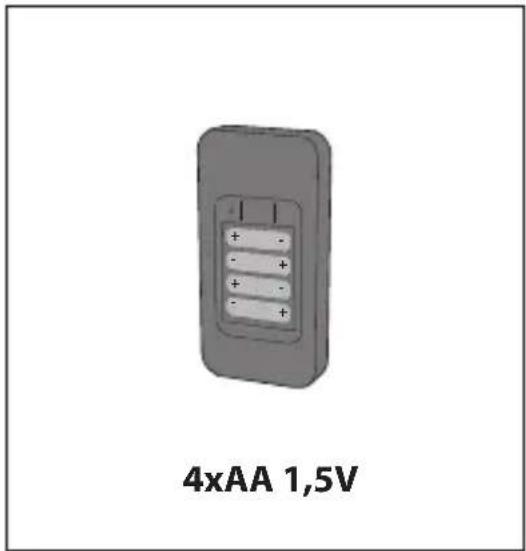

2. Insérez 4 piles AA dans votre sonnette

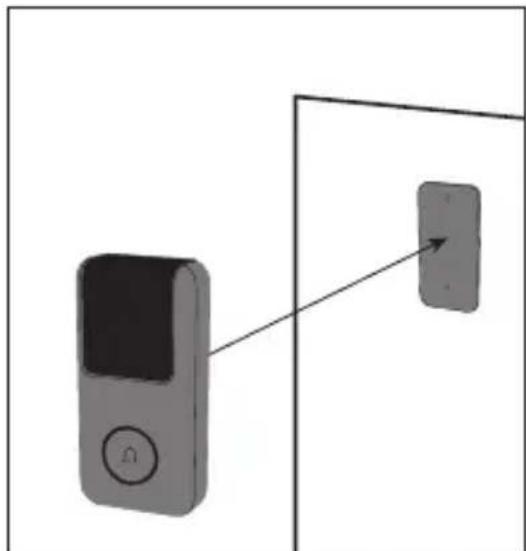

3. Fixez la sonnette au couvercle des piles

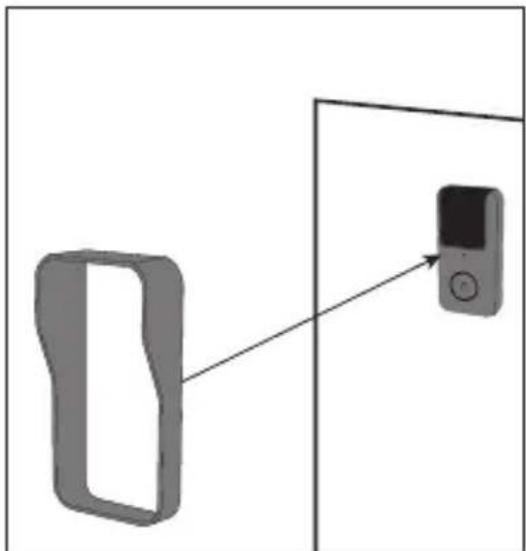

4. Placez la casquette de protection sur la sonnette

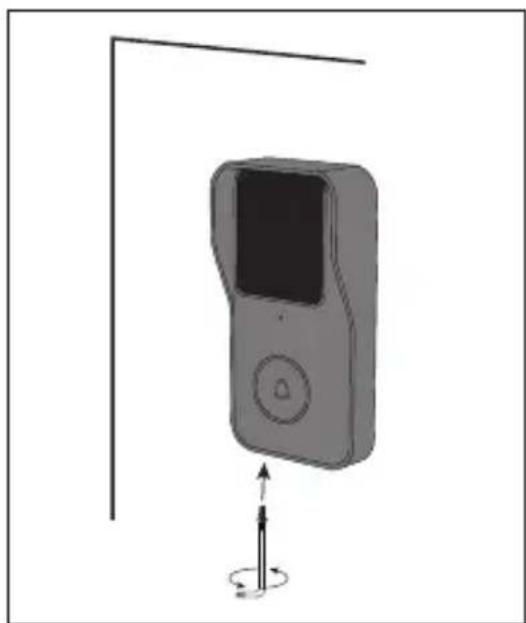

5. Utilisez la clé de fixation et la vis fournie pour fixer les éléments

Remarque

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enforcé durant 5 secondes.

La sonnette émet un son lorsqu'l'opération est terminée.

Voyant rouge clignotant (lent) En attente de configuration

Voyant rouge clignotant (rapide) Recherche du WiFi

Voyant bleu fixe Caméra connectée au WiFi

Voyant bleu clignotant Mode point d'accès

4. Configuration de la sonnette

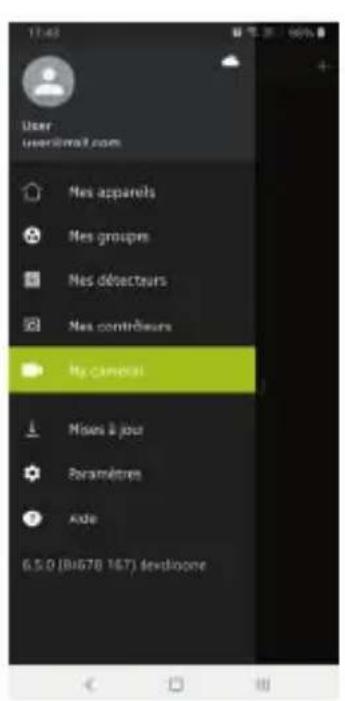

A. Ajout de la sonnette dans l'application

Etape 1 Connectez votre smartphone au réseau Wi-Fi

Etape 2 Telechargez l'application DiO one sur l'Apple Store ou Android Play Store suivant votre appareil.

Étape 3 Execuétez l'application DiO one et inscrivez-vous pour la toute première utilisation.

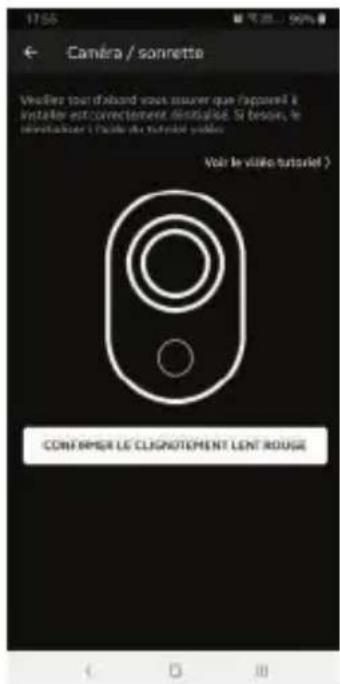

Étape 4 Suívez les étapes ci-dessous pour ajouter votre sonnette

Remarque: Seul le mode point d'accès Wi-Fi est disponible pour le DIO-BELL-B01, veillez suivre les instructions à l'écran pour l'appairage.

Remarque

• Si vous avez plusieurs sonnettes, veuillez suivre à nouveau l'etape 4 pour les ajouter une par une.
• Pour modifier le signal Wi-Fi, veuillez restaurer les paramètres d'usine de laamera et suivre l'étape 4 pour ajouter la sonnette.

Pour de plus amples informations, veuillez télécharger le manuel d'utilisateur sur www.chacon.com

B. Appairage du carillon

Etape 1 Insérez deux piles AA dans le carillon
Etape 2 Appuyez sur le bouton du votre sonnette endeans les 120 secondes

5. Mentions légales

Specifications

Sonnette connectée
Type de lentille 1/2.9" CMOS
Résolution 2 Mega pixels
Objectif 2.4mm
Angle de vision 140°
Bande passante 16Kbps~2Mbps
Ouverture 1/25~1/100,000 par seconde
Audio Bidirectionnel
Luminosité minimum 0.01Lux@F1.2
Encrypted WiFi WPA-PSK/WPA2-PSK
Sécurité AES128
Température de fonctionnement -20°C~50°C
Alimentation 4 piles AA
Protocoles TCP/IP,HTTP,DHCP,DNS,RTSP
Taille(mm) 65 x 125 x 35
Indice de protection IP54
Carillon sans fil
Radio fréquence	433.92MHz
Alimentation 2 piles AA
Consommation en veille	≤ 600uA
Température de fonctionnement 0°C~35°C

FR - FRANCE: SUIVANT LA REGLEMENTATION CNIL concernant les dispositif de videosurveillance ou visiophone

Ce dispositif a pour fonction d'identifier un visiteur, enaucun cas il ne doit être utilisé pour surveiller la rue ou l'espace public. Ce dispositif doit être utilisé conformément à la loi informatique et libertés. Toute'utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations légales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il apparait à l'acquéréur de se renseigner auprès de la CNIL, et est soumis à l'obtention d'autorisations administratives préalables.

L'acquireur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimité de la vie privée ou à l'image de tiers; Le fabricant ne pourrait enaucun cas être tenu responsable d'une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.

6. Support

www.chacon.com/support

www.chacon.com

Chacon S.A. - Avenue mercator 2 - 1300 Wavre
