DiOBELLB12 - Sonnette de portes DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte connectée
Modèle	DiOBELLB12
Marque	DIO
Alimentation sonnette extérieure	2 piles 18650 2400 mAh (rechargeables via USB)
Indice d'étanchéité (extérieure)	IP65
Capteur d'image	1/6.5″ CMOS, 0,3 MP
Résolution maximale	640 x 480
Angle de vue	90°
Vision nocturne	LED IR 4× 5mm 940 nm
Audio	Semi-duplex (bidirectionnel via application)
Fréquences radio	2,4 GHz WiFi + 433 MHz
Méthode de déclenchement	Bouton poussoir
Carillon intérieur	Alimentation secteur 110-240 V, volume 25-85 dB
Consommation veille carillon	< 0,5 W
Matériau du boîtier	ABS
Température de fonctionnement	-20 °C à 50 °C, humidité < 90%
Application mobile	DiO One (iOS et Android)
Fonctions principales	Audio bidirectionnel, vision nocturne, notification smartphone, mélodies personnalisables, appairage multiple
Installation	Fixation adhésive ou par vis, hauteur recommandée 1,15-1,4 m
Entretien et nettoyage	Chiffon doux, ne pas utiliser de produits abrasifs
Sécurité	Utilisation intérieure uniquement pour le carillon ; respecter la réglementation CNIL pour la vidéosurveillance
Réparabilité	Ne pas démonter ou réparer soi-même, garantie perdue

FOIRE AUX QUESTIONS - DiOBELLB12 DIO

Comment appairer la sonnette avec le carillon ?

Maintenez la touche ☉ enfoncée pendant 3 secondes sur le carillon jusqu'à ce qu'il sonne. Ensuite, appuyez 2 fois sur le bouton de la sonnette extérieure dans les 30 secondes. Le carillon sonne une fois l'appairage réussi.

Pourquoi je ne reçois pas de notification sur mon smartphone ?

Vérifiez que la fonction de rappel est activée dans l'application DiO One et que les autorisations de notification sont accordées dans les paramètres de votre téléphone.

Comment réinitialiser la sonnette ?

Appuyez sur le bouton Reset situé au dos de l'unité extérieure (près du port micro-USB). Cela supprime tous les appairages.

Comment réinitialiser le carillon intérieur ?

Maintenez la touche Ⓞ enfoncée pendant environ 10 secondes jusqu'à ce que le carillon sonne deux fois. Tous les codes d'appairage sont alors effacés.

La sonnette ne se connecte pas à mon WiFi, que faire ?

Assurez-vous d'utiliser un routeur WiFi 2,4 GHz (le 5 GHz n'est pas supporté). Vérifiez le mot de passe et réinitialisez la sonnette avant de tenter un nouvel appairage.

Comment changer le réseau WiFi de la sonnette ?

Supprimez le dispositif de l'application DiO One, puis effectuez une nouvelle configuration en suivant les étapes décrites dans le manuel (section 4).

Y a-t-il des interférences audio lors de la conversation ?

Éloignez-vous de la sonnette extérieure à plus de 5 mètres pour réduire les interférences. L'audio est semi-duplex.

Comment installer la sonnette extérieure au mur ?

Deux méthodes : 1) Poussez l'adhésif au dos contre le mur pendant 30 secondes. 2) Vissez la plaque arrière au mur, puis enclenchez la sonnette et fermez avec la vis inférieure. Hauteur recommandée : 1,15 à 1,4 m.

Quels types de piles utiliser dans la sonnette ?

Utilisez des piles 18650 au lithium de 2400 mAh. Pour la première utilisation, chargez l'appareil 4 à 8 heures via le câble USB 5V/2A fourni.

Le carillon sonne tout seul, comment résoudre ?

Réinitialisez le carillon (maintenez Ⓞ 10 sec) et la sonnette (bouton Reset). Refaire l'appairage. Si le problème persiste, contactez le support Chacon.

MODE D'EMPLOI DiOBELLB12 DIO

Merci d'utiliser ce produit.

• Veuillez lire attentivement toutes les instructions avant d'utiliser l'appareil. - N'essayez pas de démonter ou de réparer vous-même le produit, faute de quoi le produit ne sera plus sous garantie.

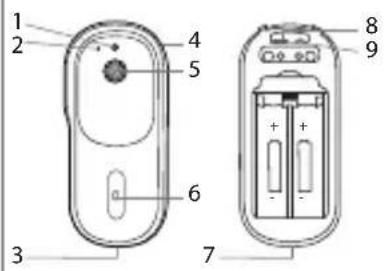

2. Description du produit

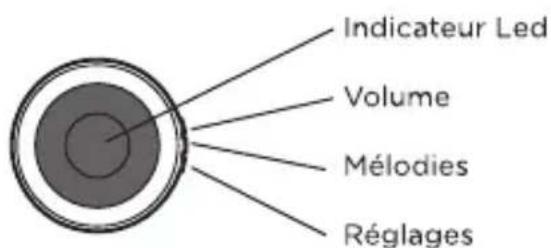

Indicateur Led Volume Mélodies Réglages

Carillon

1 2 4 5 6 3 7 8 9

DiOBELL-B12

1 Indicateur LED 2 Micro 3 Haut-parleur 4 Protection étanche 5 Caméra 6 Bouton poussoir 7 Anti-vol (la sonnette peut être fixée par une vis) 8 Port de recharge Micro-USB 9 Bouton de réinitialisation

2.1 Installation de la batterie de l'unité extérieure

1. Retirer la protection étanche afin d'accéder au compartiment des batteries.
2. Retirez la languette isolante.
3. Refermez le compartiment.

Conseil : Pour la première utilisation, chargez l'appareil entre 4 et 8h à l'aide du câble USB 5V/2A fourni.

2.2 Unité intérieure

Branchez le carillon dans une prise adaptée, avec une puissance de 110-240V.

3 Utilisation du produit

Après avoir branché l'unité intérieure dans votre prise murale, il ne vous reste que quelques étapes afin que votre tout nouveau carillon soit opérationnel.

1. Maintenez la touche ☉ enfoncée pendant environ 3 secondes, le carillon retentit. (voir schéma au point 2. Description du produit)
2. Appuyez 2 fois sur la sonnette dans les 30 secondes. Le carillon sonne pour vous avertir que l'appairage est réussi.
3. Choisissez le volume et la mélodie en appuyant sur les boutons respectifs (voir schéma au point 2. Description du produit). Lorsque vous avez choisi la mélodie et le volume idéal, confirmez en appuyant sur le bouton-poussoir de la sonnette.

Note : Si le carillon ne sonne pas, appuyez à nouveau sur la sonnette jusqu'à ce que le couplage soit réussi. Pour appairer plusieurs sonnettes, veuillez répéter l'opération ci-dessus.

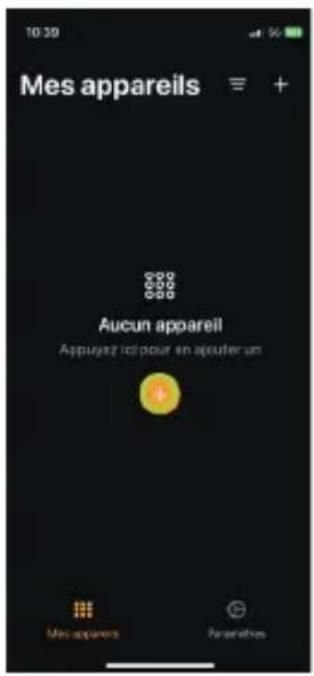

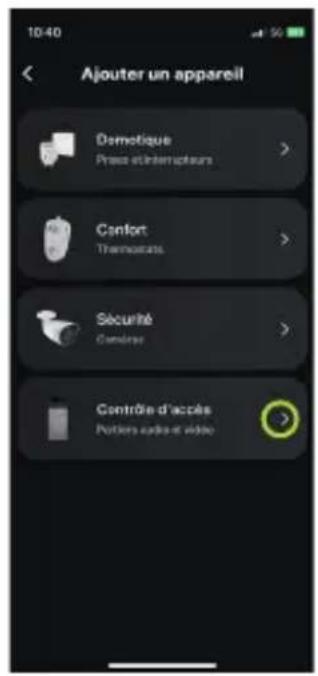

A. ajout de la sonnette dans l'application

Étape 1 Connectez votre smartphone au réseau Wi-Fi.

Étape 2 Téléchargez l'application DiO One sur l'Apple Store ou Android Play Store suivant votre appareil.

Étape 3 Ouvrez l'application DiO One et inscrivez-vous pour la toute première utilisation.

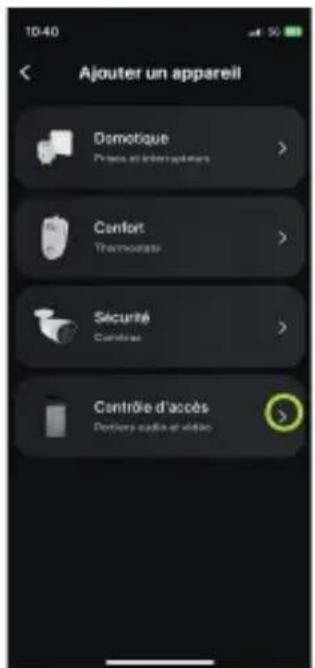

Étape 4 Suivez les étapes ci-dessous pour ajouter votre sonnette.

Mes appareils Aucun appareil Appuyez ici pour en auteur un Mes appareils Paranathes

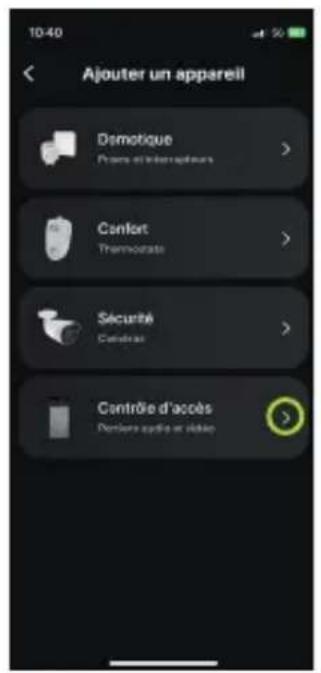

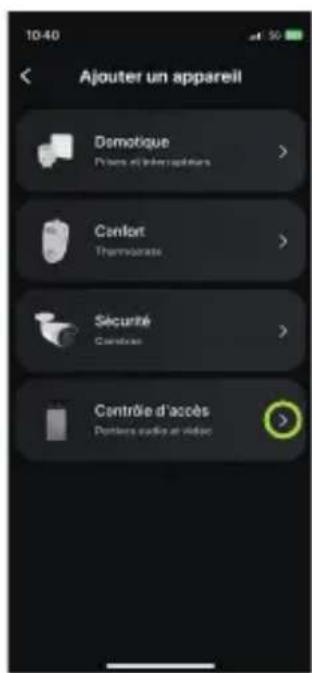

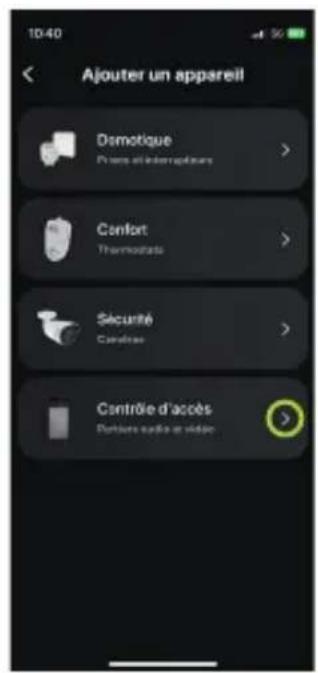

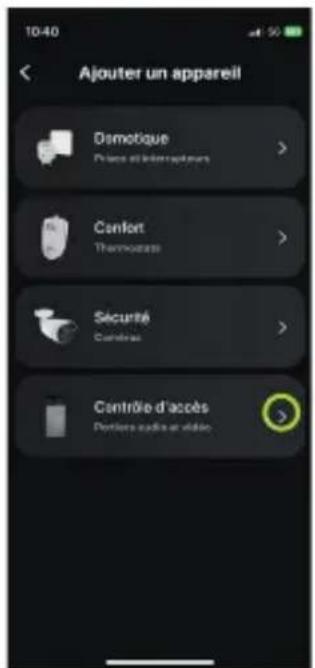

Ajouter un appareil Demotique Prase et'interrupteurs Comfort Thermostats Sécurité Comité Contrôle d'accès Portiers radio et vidéo

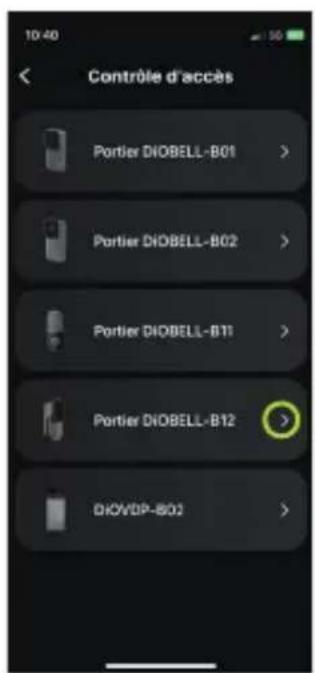

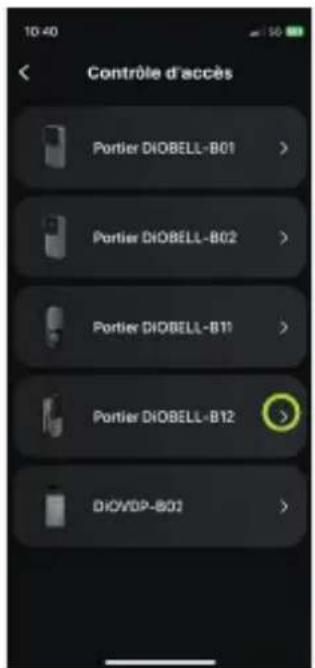

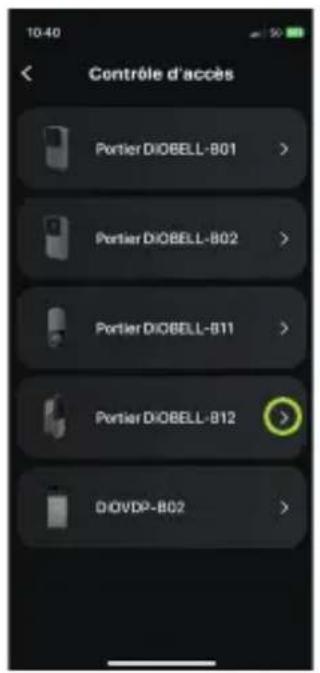

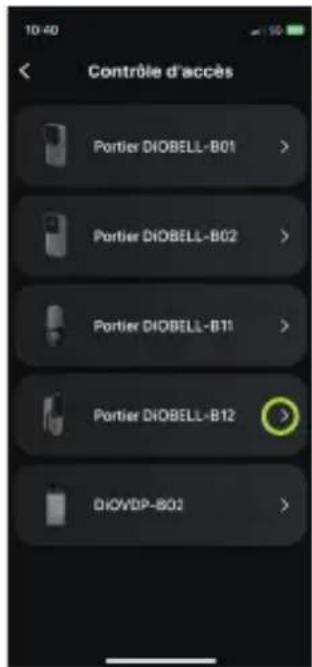

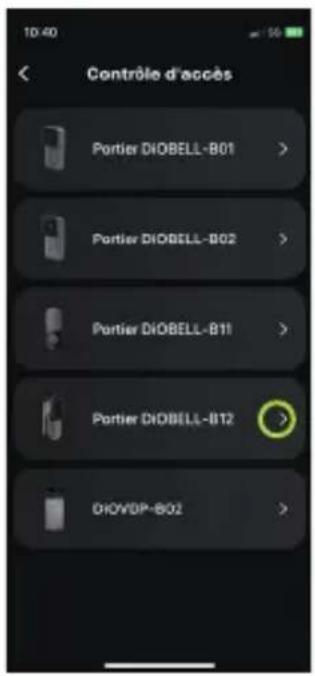

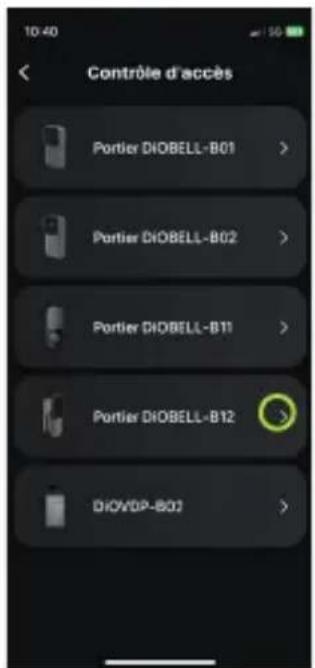

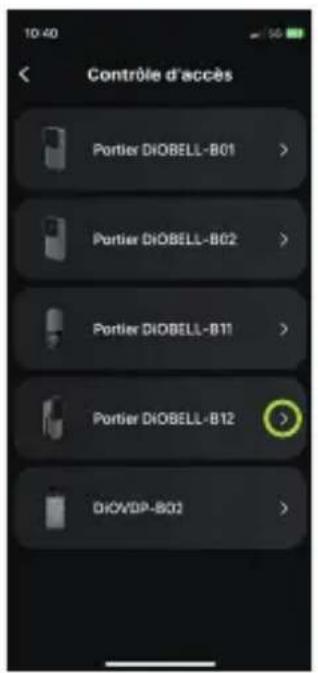

Contrôle d'accès Portier DIOBELL-B01 > Portier DIOBELL-B02 > Portier DIOBELL-B11 > Portier DIOBELL-B12 > DIOWDP-B02 >

5. Installation murale de l'unité extérieure

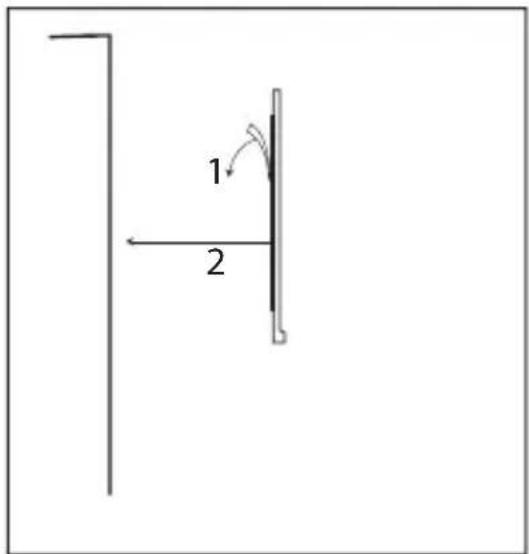

1. Méthode 1 : Poussez fort pendant 30s pour fixer l'adhésif

1 2

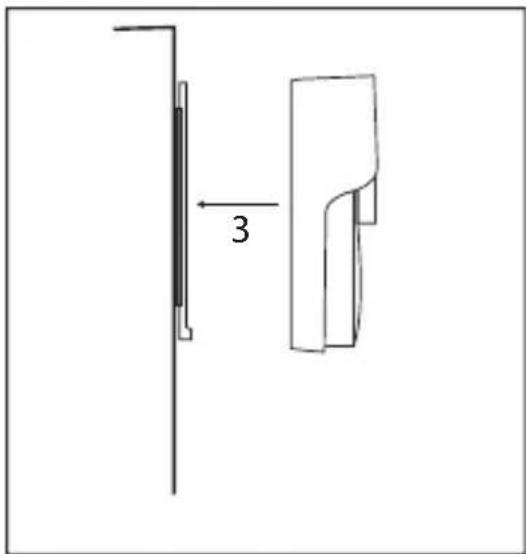

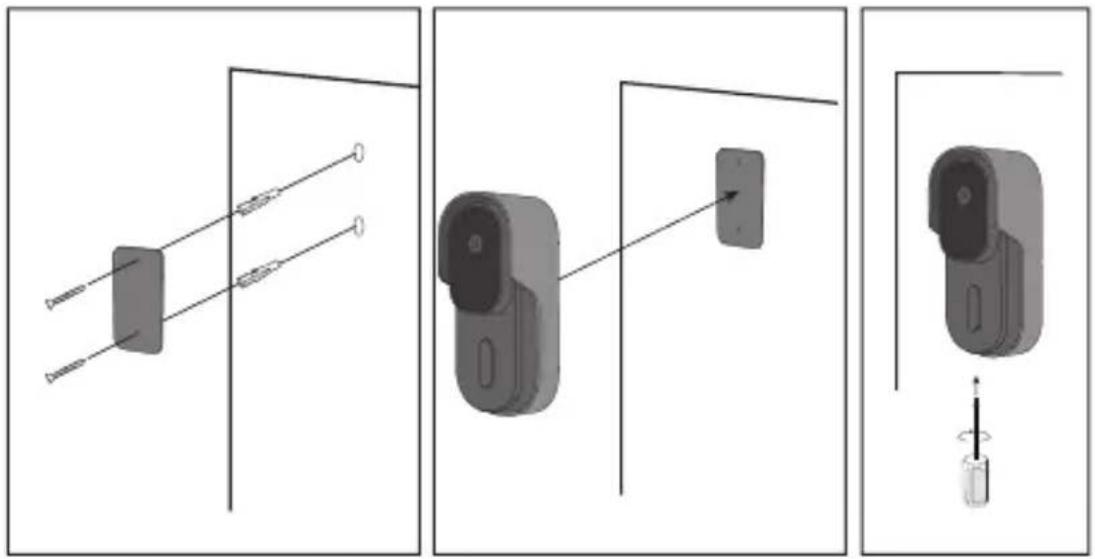

1. Méthode 2 : Fixez la plaque arrière de la sonnette sur votre mur avec les vis, puis ajoutez l'autre partie sur la plaque, que vous fermez avec la vis située en dessous de la sonnette.

Note : Installer la sonnette extérieure à 1,15m - 1,4m de hauteur pour obtenir les meilleures photos.

6.1. Réinitialisation du carillon

Appuyez et maintenez enfoncée la touche Ⓞ pendant environ 10 secondes jusqu'à ce que le carillon de la porte retentisse deux fois. Tous les codes d'appairage seront supprimés complètement.

6.2. Réinitialisation de la sonnette

Appuyez sur le bouton Reset qui se trouve au dos du produit. Voir schéma au point 2. Description du produit.

7. Fonctions de l'appareil

Audio bidirectionnel	Lorsque le visiteur appuie sur le bouton de la sonnette, vous recevez une notification d'appel. Vous pouvez voir via une photo et entendre votre visiteur si vous répondez à l'appel depuis l'application DiO One.
Vision de nuit	La puissante vision nocturne permet une qualité de photo parfaite, de jour comme de nuit.

8. Résolution des problèmes

1. J'ai des interférences quand je parle à la personne sonnant chez moi, que faire ?

Lorsque vous êtes trop proche de votre sonnette, vous pouvez avoir des interférences. Le mieux est de vous éloigner à plus de 5 m de distance.

1. Ma sonnette ne fonctionne pas correctement ou ne se connecte pas à mon téléphone.

Veuillez réinitialiser votre sonnette. Voir suivre la procédure au point 6 du manuel.

1. Que faire si l'appairage a échoué ?

Veuillez réinitialiser la sonnette ou l’éteindre, puis essayez de l’ajouter à nouveau. La sonnette ne prend en charge que les routeurs WIFI 2.4GHZ, assurez-vous que vous utilisez un routeur WIFI 2.4GHZ et un mot de passe wifi correct.

1. Comment changer le réseau de la sonnette à un autre routeur ?

Retirez le dispositif de l'APP et configurez-le à nouveau. Veuillez suivre la procédure du point 2 dans le manuel.

5. Pourquoi ne puis-je pas recevoir la notification du message via l'app sur mon smartphone ?

Veuillez vérifier que la fonction de rappel a bien été activée dans l'application et que l'autorisation dans vos paramètres de votre téléphone ait été approuvée.

9. Conseils de sécurité

• Ne mélangez pas des piles neuves aux piles usagées.
• Veuillez uniquement utiliser le type de piles indiquées dans le manuel.
• Ne laissez pas traîner des piles usées dans l'appareil, au risque d'endommager l'appareil. • L'unité intérieure ne résiste pas à l'eau. Ne l'exposez pas à la pluie et ne l'immergez pas dans l'eau. • N'essayez pas de démonter ou de réparer vous-même le produit. • Veuillez conserver précieusement ce mode d'emploi.
• Une utilisation incorrecte de la batterie peut endommager vos objets à proximité et risquer un incendie ou des blessures graves. • Veuillez laisser les piles à distance des enfants.
• Recyclez les piles usagées conformément aux pratiques de protection de l'environnement

Avertissement

• L'adaptateur secteur doit être branché à l'intérieur de l'habitation et dans un local sec uniquement.
• Ne pas installer à proximité des sources de chaleur.
• Garder l'adaptateur secteur accessible afin de pouvoir le débrancher facilement en cas de besoin.
• Si vous devez nettoyer le produit, utilisez un chiffon doux.

Conseil:

- Tout matériau entre le produit et votre routeur Wi-Fi réduit la distance de fonctionnement (principalement : mur béton armé, mur béton, surfaces métalliques). Prenez cela en compte pour définir le positionnement de votre caméra.

- Privilégier une installation abritée de la caméra, et à une hauteur supérieure à 2,5m pour limiter l'accessibilité.

10. Caractéristiques techniques

Sonnette extérieure
Alimentation électrique	2*18650 Batterie 2400mAh
Étanche	IP65
Type de capteur	1/6.5» CMOS
Définition d'image	0,3 MP
Éclairage min.Angle de vue 90°	0.01Lux
IR 4pcs 5mm 940nm LED
Résolution maximale de l'image 640k480
Audio Audio semi-duplex
Fréquences 2,4 GHz + 433 MHz
Méthode de déclenchement Support	du déclenchement par bouton
Température de travail et Humidité -20°C~50°C, humidité inférieure à 90%. (Sans condensation)
Carillon intérieur
Volume 25-85dB
Fréquence 433MHz
Alimentation AC110-240V
Consommation d'énergie en mode veille	<0.5W
Matériau du boîtier ABS

11. Support

www.chacon.com/support

Pour un usage intérieur uniquement

Ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimiser son impact sur l'environnement. Pour davantage d'informations, veuillez contacter les autorités locales ou régionales.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type 'DiOBELL-B12' est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://chacon.com/conformity

Ce dispositif a pour fonction d'identifier un visiteur, en aucun cas il ne doit être utilisé pour surveiller la rue ou l'espace public. Ce dispositif doit être utilisé conformément à la loi informatique et libertés. Toute utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations légales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il appartient à l'acquéreur de se renseigner auprès de la CNIL, et est soumis à l'obtention d'autorisations administratives préalables.

L'acquéreur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimité de la vie privée ou à l'image de tiers. Le fabricant ne pourra en aucun cas être tenu responsable d'une utilisation de la sonnette en contravention avec les dispositions législatives et réglementaires en vigueur.
