DiOBELLB11 - Campanelli per porte DIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Campanello per porta connesso
Marca	DIO
Modello	DiOBELLB11
Unità esterna - Alimentazione	3 pile AA/LR6 (DC 4,5 V)
Unità interna - Alimentazione	AC 100-240 V, 50/60 Hz (presa di rete)
Unità esterna - Dimensioni (L x A x P)	50,7 x 126,1 x 19,5 mm
Peso (unità esterna, senza pile)	Circa 90 g
Grado di protezione (unità esterna)	IP44
Frequenze wireless	2,4 GHz (Wi-Fi) e 433,92 MHz
Portata wireless	80 m in campo aperto
Risoluzione fotocamera	0,3 MP
Angolo di visione fotocamera	60°
Numero di melodie	38
Livelli di volume (campanello)	Basso (60-70 dB), Medio (70-80 dB), Alto (80-90 dB)
Consumo in standby (campanello)	0,5 Wh
Consumo in funzionamento (campanello)	1,5 Wh
Temperatura di funzionamento	-10°C a 50°C
Umidità massima	< 90 % a 40°C
Funzioni principali	Notifica smartphone, accoppiamento tramite app DiO One, 38 melodie, regolazione volume, fotocamera con visione notturna, rilevamento movimento
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Non mescolare pile nuove e usate; tenere le pile lontano dalla portata dei bambini; non aprire né riparare da soli; utilizzo conforme alla normativa CNIL
Pezzi di ricambio e riparabilità	Pile AA standard; campanello non riparabile dall'utente
Informazioni generali	Garanzia secondo le condizioni del venditore; dichiarazione di conformità UE disponibile su chacon.com

Domande frequenti - DiOBELLB11 DIO

Come installare le pile del campanello esterno?

Rimuovere la linguetta isolante se presente. Svitare il vano posteriore con un cacciavite a croce, inserire 3 pile AA/LR6 rispettando le polarità (+ / -), quindi richiudere e riavvitare.

Come associare il campanello alla suoneria?

Collegare il campanello alla rete elettrica. Premere il pulsante laterale del campanello per 3 secondi finché non si sente un « Ding-Dong ». Quindi premere il pulsante del campanello esterno. Il campanello emette un suono per confermare l'accoppiamento.

Perché la spia luminosa del campanello non si accende quando premo?

Verificare che le pile siano installate e non siano scariche. Sostituire le tre pile con nuove se necessario. Non mescolare pile nuove e usate.

Come resettare il campanello?

Tenere premuto il pulsante circolare (Ⓞ) del campanello per circa 5 secondi. Un tono suona per indicare che il codice è cancellato.

Come resettare il campanello esterno?

Aprire il pannello posteriore del campanello con un cacciavite. Tenere premuto il pulsante frontale per 15 secondi.

Cosa significa il lampeggio del LED sul campanello?

Un lampeggio lento indica l'attesa di accoppiamento. Un lampeggio rapido significa che il campanello riceve le informazioni di accoppiamento e si connette al router. LED spento = modalità standby. Variazione di intensità = aggiornamento del firmware.

Come aggiungere il campanello nell'app DiO One?

Collegare lo smartphone alla rete Wi-Fi. Scaricare l'app DiO One, registrarsi. Nell'app, andare su « Aggiungi un dispositivo » > « Controllo accessi » quindi selezionare « Portiere DIOBELL-B11 ». Seguire le istruzioni a schermo.

A quale altezza installare il campanello esterno?

Installare il campanello a un'altezza compresa tra 1,15 m e 1,40 m dal suolo per ottenere le foto migliori.

Il campanello non suona dopo aver premuto il pulsante, cosa fare?

Verificare l'accoppiamento: ripetere la procedura di associazione. Assicurarsi che le pile del campanello siano in buono stato e che il campanello sia ben collegato. Riavviare il campanello rimuovendo e reinserendo le pile.

Il campanello è resistente all'acqua?

Sì, l'unità esterna ha un grado IP44, che la protegge dagli spruzzi d'acqua. Invece, l'unità interna (campanello) non resiste all'acqua e non deve essere esposta alla pioggia o immersa.

MANUALE UTENTE DiOBELLB11 DIO

0. Contenuto della confezione

1×2×1×

1×

1×

1x

1x

1. Introduzione

Grazie per aver utilizzato questo prodotto.

• Leggere attentamente tutte le istruzioni prima di utilizzare il prodotto.
• Non tentare di smontare o riparare il prodotto da soli, altrimenti il prodotto sarà fuori garanzia.
• Questo campanello invia una notifica quando viene premuto il pulsante. Anche la suoneria suona per avvisare che c'è qualcuno alla porta. È la campanello più conveniente nel settore della sicurezza domestica intelligente.

2. Descrizione del prodotto

Indicatore di funzionamento

Pulsante melodia/apprendimento

Pulsante del volume / reset

Campanello

Obiettivo LED Pulsante

DiOBELL-B11

2.1 Installazione della batteria dell'unità esterna

1. Rimuovere la linguetta isolante prima dell'uso.
2. Rimuovere la vite con un cacciavite a croce per accedere al vano batteria.
3. Inserire le batterie, verificando che la polarità sia corretta (+/-).
4. Chiudere il vano con la vite.

2.2 Unità interna

Collegare la suoneria a una presa di corrente adeguata con una potenza di 110-240V

3 Utilizzo del prodotto

Dopo aver collegato l'unità interna alla presa di corrente, restano solo pochi passaggi per rendere operativo il vostro nuovo chime.

1. Tenete premuto il pulsante Ⓔ sul lato della suoneria per circa 3 secondi; la suoneria emetterà un suono «Ding-Dong» per indicare che è entrata in modalità di accoppiamento.
2. A questo punto, premere il pulsante sulla telecamera del campanello; il segnale acustico indicherà che l'accoppiamento ha funzionato.
3. Scegliete il volume e la musica che preferite e premete nuovamente il pulsante per salvare la scelta.

Nota: è possibile associare fino a 20 campanelli per unità interna.

4. Configurazione del campanello

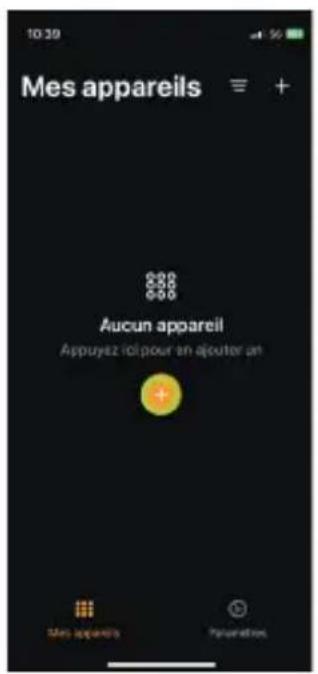

A. Aggiungere il campanello tramite l'applicazione

Step 1 Collegare lo smartphone alla rete WiFi
Step 2 Scaricare l'applicazione DiO One dall'Apple Store o dal Play Store Android, a seconda del proprio dispositivo.
Step 3 Aprire l'applicazione DiO One ed effettuare la registrazione al primo utilizzo.
Step 4 Seguire i passaggi illustrati di seguito per aggiungere il campanello

5. Istruzioni di montaggio

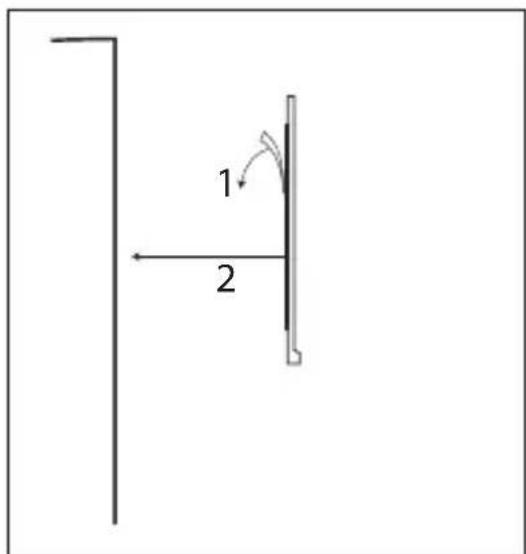

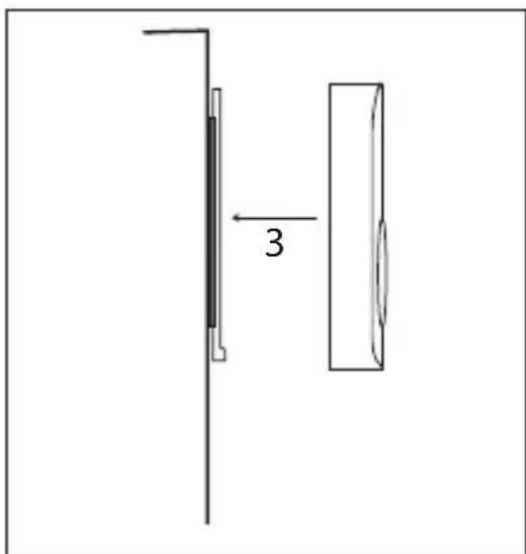

1. Metodo 1: premere con forza per 30 secondi per fissare l'adesivo

1 2

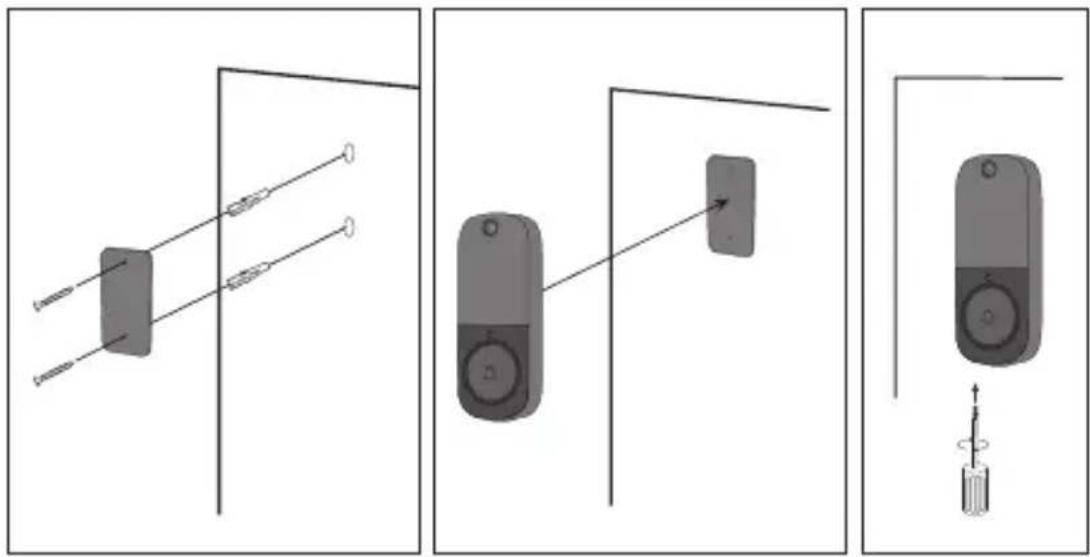

1. Metodo 2: fissare la piastra posteriore del campanello alla parete con le viti, quindi aggiungere l'altra parte alla piastra, che si chiude con la vite sul fondo del campanello.

Nota: installare il campanello da esterno a un'altezza di 1,15 m - 1,4 m per ottenere le immagini migliori.

6.1. Azzeramento della suoneria

Tenere il pulsante 📂 per circa 5 secondi; un segnale acustico indicherà che l'eliminazione del codice è avvenuta con successo.

6.2. Ripristino del campanello

Per resettare l'unità è necessario aprire il pannello posteriore del campanello con un cacciavite e tenere premuto il pulsante (anteriore) per 15 secondi.

7. Spiegazione dell'intensità dei LED sul campanello

Lampeggiamento lento in attesa dell'accoppiamento (vedere punto 4).

Lampeggio veloce il campanello riceve le informazioni di accop-piamento e inizia a connettersi al router.

LED spento Modalità standby.

Diminuzione del LED Aggiornamento del firmware.

8. Risoluzione dei problemi

1. Si preme il pulsante, ma la sua spia non risponde... Cosa devo fare?

a) Controllare se le batterie sono state installate.
b) Controllare se le batterie sono completamente esaurite. In tal caso, sostituirle il prima possibile.

NOTA: non mischiare batterie nuove e usate. Sostituire tutte le batterie in una volta sola.

1. Non riesco ad associare l'unità alla mia applicazione DiO... Cosa devo fare?

a. Verificare che la rete WiFi funzioni correttamente.
b. Riavviare il campanello reinstallando le batterie o resettare l'unità (vedere punto 5)

9. Consigli di sicurezza

• Non mischiare batterie nuove e usate.
- Utilizzare solo il tipo di batterie indicato nel manuale.
- Non lasciare le batterie usate in giro per l'unità, perché potrebbero danneggiarla.
- L'unità interna non è impermeabile. Non esporla alla pioggia e non immergerla in acqua.
- Non tentare di smontare o riparare il prodotto da soli.
- Conservare con cura queste istruzioni.
- L'uso improprio della batteria può danneggiare gli oggetti vicini e comportare il rischio di incendi o lesioni gravi.
- Tenere le batterie lontano dalla portata dei bambini.
- Riciclare le batterie usate secondo le pratiche di protezione ambientale

10. Specifiche tecniche

Campana da esterno
Batteria DC 4,5V AA/LR6*3
Corrente di standby 45 μA
Frequenza wireless 2.4GHz+433MHz
Distanza wireless 80m (campo libero)
Angolo di visione della telecamera 60
Pixel della telecamera 0,3 MP
Lunghezza punto foto 2S
Numero di punti foto 10 PCS
Impermeabile IP44
Temperatura di funzionamento -10°C~50°C
Umidità relativa <90% a 40°C
Dimensioni (L*H*P) 50,7*126,1*19,5 mm
Unità interna
Alimentazione AC 100V~240V 50Hz~60Hz
Consumo di energia in standby 0.5Wh
Consumo di energia in funzione 1.5Wh
Volume (30cm) Basso: 60-70dB / Medio:	70-80dB / Alto: 80-90dB
Melodia	38
Demodulazione OOK
Frequenza wireless 433.92MHz±250KHz
Distanza wireless 80m (campo libero)
Temperatura di funzionamento -10~50°C

11. Support

www.chacon.com/support

Solo per uso interno

Non gettare le batterie o prodotti esausti con i rifiuti domestici (immondizia). Potrebbero contenere sostanze pericolose dannose per la salute o l'ambiente. Restituire questi prodotti al commerciante o utilizzare i servizi di raccolta differenziata della propria città.

Con la presente, Chacon, dichiara che l'apparecchiatura radio tipo 'DiOBELL-B11' è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente sito: http://chacon.com/conformity
