DIOBELLB01 - Campanelli per porte DIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Campanello intelligente con telecamera
Marca	DIO
Modello	DIOBELLB01
Dimensioni (campanello)	65 x 125 x 35 mm
Alimentazione campanello	4 pile AA (non incluse)
Alimentazione suoneria	2 pile AA (non incluse)
Risoluzione telecamera	2 megapixel
Angolo di visione	140°
Audio	Bidirezionale (microfono e altoparlante integrati)
Connettività	WiFi 2.4 GHz, portata fino a 30 m (a seconda delle condizioni)
Protocolli di rete	TCP/IP, HTTP, DHCP, DNS, RTSP
Sicurezza wireless	WPA-PSK/WPA2-PSK, crittografia AES128
Grado di protezione	IP54 (resistente a schizzi e polvere)
Temperatura di funzionamento	-20°C a 50°C (campanello), 0°C a 35°C (suoneria)
Frequenza suoneria	433,92 MHz
Consumo in stand-by (suoneria)	≤ 600 µA
App mobile	DiO One (iOS e Android)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare acqua sotto pressione.
Ricambi e riparabilità	Pile AA standard. Per altri pezzi, contattare l'assistenza Chacon.
Informazioni generali	Solo per uso domestico. Conforme alla normativa CNIL per la videosorveglianza.

Domande frequenti - DIOBELLB01 DIO

Come installare il campanello DIOBELLB01?

Fissare il coperchio delle pile al muro con le viti fornite. Inserire 4 pile AA nel campanello, poi fissarlo sul coperchio. Posizionare la copertura protettiva e utilizzare la chiave di fissaggio per bloccare l’insieme.

Come abbinare il campanello all'app DiO One?

Scaricare l'app DiO One sul proprio smartphone. Connettersi alla rete Wi-Fi 2,4 GHz. Nell'app, seguire i passaggi per aggiungere un dispositivo in modalità punto di accesso Wi-Fi. Il LED rosso lampeggiante rapido indica la ricerca della rete.

Come ripristinare il campanello alle impostazioni di fabbrica?

Tenere premuto il pulsante di ripristino per 5 secondi. Un suono confermerà il ripristino. Il LED rosso lampeggiante lento indica che il dispositivo è in attesa di configurazione.

Cosa fare se il campanello non si connette al Wi-Fi?

Verificare che la rete Wi-Fi sia a 2,4 GHz e che la password sia corretta. Assicurarsi che il campanello sia in modalità punto di accesso (LED blu lampeggiante). Se il problema persiste, ripristinare il campanello e riprovare.

Qual è la portata tra campanello e suoneria?

La suoneria utilizza una frequenza radio di 433,92 MHz. La portata tipica è di circa 30 metri in spazio aperto, ma ostacoli (muri, mobili) possono ridurre questa distanza.

Quanto durano le pile del campanello?

L'autonomia dipende dall'utilizzo (numero di suonate, video). In uso normale, le 4 pile AA possono durare da 6 a 12 mesi. Un LED rosso lampeggiante lento può indicare pile scariche.

Posso usare il campanello senza abbonamento?

Sì, l'app DiO One è gratuita e non richiede abbonamento. È possibile ricevere notifiche, vedere il flusso video in diretta e parlare con il visitatore.

Il campanello è resistente alla pioggia?

Sì, ha un grado di protezione IP54 che lo protegge da schizzi e polvere. Può essere installato all'esterno sotto una tettoia o esposto direttamente a pioggia leggera.

Come associare più campanelli alla stessa suoneria?

Per aggiungere un secondo campanello, ripetere la configurazione nell'app. Quindi, per abbinare la suoneria, inserire 2 pile AA e premere il pulsante del campanello entro 120 secondi. La suoneria suonerà per ogni campanello associato.

Cosa fare se la suoneria non suona?

Verificare le pile della suoneria e che siano installate correttamente. Assicurarsi che la suoneria sia nel raggio del campanello. Riascoltare la suoneria premendo il pulsante del campanello per 120 secondi dopo aver acceso la suoneria.

MANUALE UTENTE DIOBELLB01 DIO

0. Contenuto della confezione

1x

1x

1x

DiO BELL-B01 ou/of/o DiO BELL-B02

1x

2x

name

1x

1x

1. Registrare la garanzia

Per registrar la garanzia, compilate il modulo online all'indirizzo www.chacon.com/warranty

2. Descrizione del prodotto

Campanello

Microfono

Spia led

Pulsante

DiOBELL-B01

Lente

Microfono

Spia led

Pulsante

DiOBELL-BO2

Pulsante reset

N.B.

Per resettare il dispositivo, tenere premuto il pulsante reset per 5 secondi.

Il campanello émettera un suono a operazione completeness.

DiOBELL-B01 + B02

3. Istruzioni di montaggio

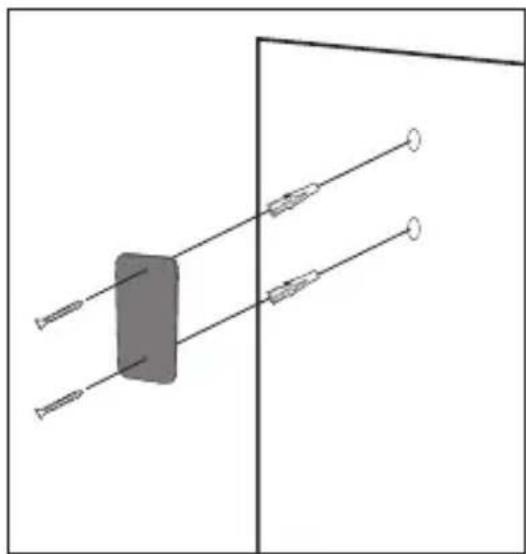

1. Fissare il coperchio delle pile alla parete servendosi delle viti in dotazione

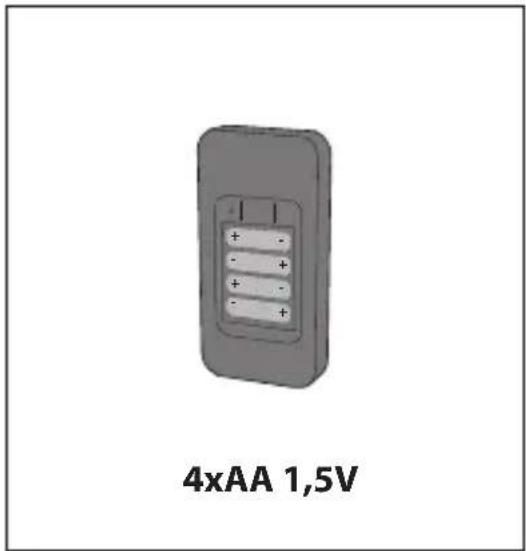

2. Inserire quattro pile AA nel vano del campanello esterno

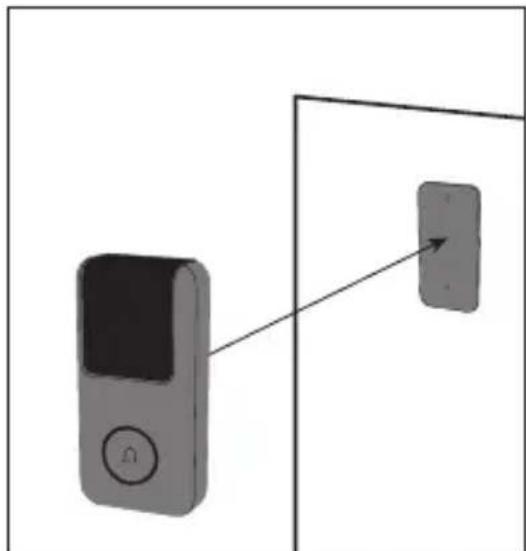

3. Fissare il campanello al coperchio dellepile

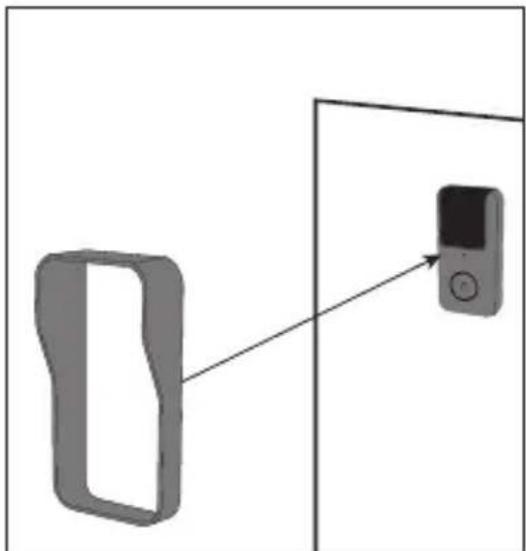

4. Posizione are la cornice di protezione sul campanello

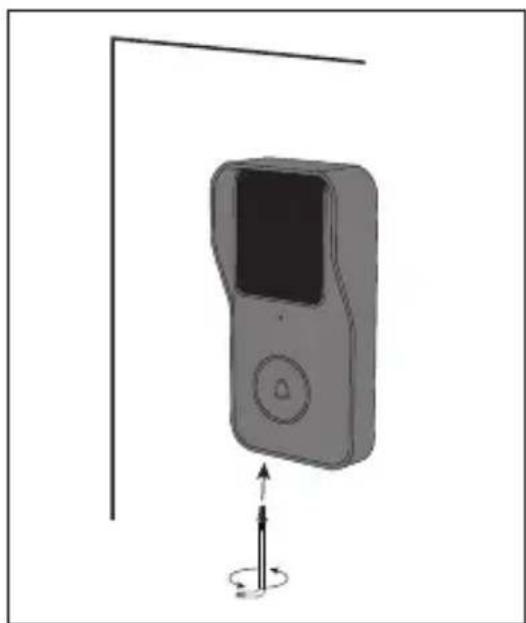

5. Utilizzare la chiave di fissaggio e la vite in dotazione per fissare gli elementi

N.B.

Per resettare il dispositivo, tenere premuto il pulsante reset per 5 secondi.

Il campanello émetterà un suono a operazione completata.

Spia rossa lampeggiante (lenta) Configurazione in corso

Spia rosse lampeggiante (veloce) Ricerca rete WiFi

Spia blu fissa Videocamera connessa al WiFi

Spia blu lampeggiante Modalità punto di accesso

4. Configurazione del campanello

A. Aggiungere il campanello tramite l'applicazione

Step 1 Collegare lo smartphone alla rete WiFi

Step 2 Scaricare l'applicazione DiO one dall'Apple Store o dal Play Store Android, a seconda del proprio dispositivo.

Step 3 Avviare l'applicazione DiO one ed effettuare la registrazione al primo utilizzato.

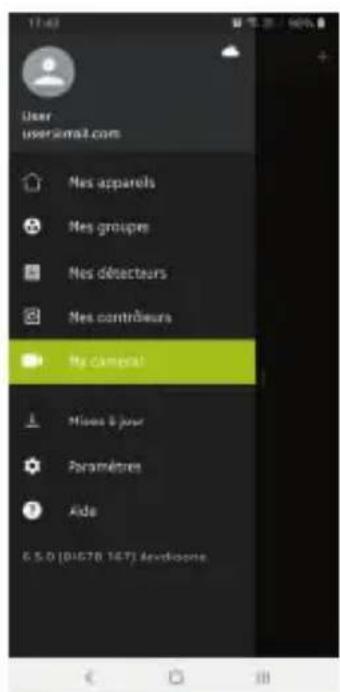

Step 4 Seguire i passaggi illustrati di seguito per aggiungere il campanello

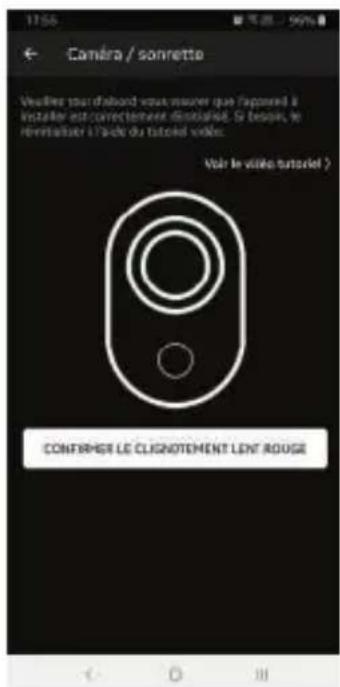

N.B.: Per il DIOBELL-B01 è disponibile solo la modalità punto di accesso Wi-Fi, seguire le istruzioni sullo schermo per l'associazione.

N.B.

• In caso di più campanelli, eseguire nuovamente lo step 4 peraggiungere uno per volta tutti i dispositivi.
• Per cancellare la rete WiFi, ripristinare le impostazioni di fabbrica della videocamera e seguire il punto 4 per aggiungere il campanello.

Per maggiori informazioni, si prega di scaricare il manuale utente su www.chacon.com

B. Abbinamento del campanello interno

Step 1 Inserire due pile AA nel campanello interno
Step 2 Premere il pulsante del campanello esterno entro 120 secondi

5. Note legally

Specifice

Campanello esterno
Tipo di lente 1/2.9" CMOS
Risoluzione 2 Mega pixels
Obiettivo 2.4 mm
Angolo di vista 140°
Larghezza di banda 16 Kbps~2 Mbps
Framerate 1/25~1/100.000 al secondo
Audio Bidirezionale
Luminosità minima 0,01 Lux@F1.2
Crittografia WiFi WPA-PSK/WPA2-RSK
Sicurezza AES128
Temperatura di esercizio Da -20°C a	50°C
Alimentazione 4 pile AA
Protocolli TCP/IP,HTTP,DHCP,DNS,RTSP
Dimensioni (mm) 65 x 125 x 35
Grado di protezione	IP54
Campanello wireless interno
Frequenza radio	433.92 MHz
Alimentazione 2 pile AA
Consumi in standby ≤ 600 uA
Temperatura di esercizio Da 0°C a 35°C

6. Support

www.chacon.com/support
