Tipo de produto	Campainha de porta conectada
Marca	DIO
Modelo	DiOBELLB11
Unidade externa - Alimentação	3 pilhas AA/LR6 (DC 4,5 V)
Unidade interna - Alimentação	AC 100-240 V, 50/60 Hz (tomada elétrica)
Unidade externa - Dimensões (L x A x P)	50,7 x 126,1 x 19,5 mm
Peso (unidade externa, sem pilhas)	Aproximadamente 90 g
Índice de proteção (unidade externa)	IP44
Frequências sem fio	2,4 GHz (Wi-Fi) e 433,92 MHz
Alcance sem fio	80 m em campo aberto
Resolução da câmera	0,3 MP
Ângulo de visão da câmera	60°
Número de melodias	38
Níveis de volume (campainha)	Baixo (60-70 dB), Médio (70-80 dB), Alto (80-90 dB)
Consumo em espera (campainha)	0,5 Wh
Consumo em funcionamento (campainha)	1,5 Wh
Temperatura de operação	-10°C a 50°C
Umidade máxima	< 90 % a 40°C
Funções principais	Notificação smartphone, emparelhamento via aplicativo DiO One, 38 melodias, ajuste de volume, câmera com visão noturna, detecção de movimento
Manutenção e limpeza	Limpar com um pano macio e seco; não usar produtos abrasivos
Segurança	Não misturar pilhas novas e usadas; manter as pilhas fora do alcance de crianças; não abrir nem reparar sozinho; uso conforme a regulamentação CNIL
Peças de reposição e reparabilidade	Pilhas AA padrão; campainha não reparável pelo usuário
Informações gerais	Garantia conforme condições do vendedor; declaração de conformidade UE disponível em chacon.com

Perguntas frequentes - DiOBELLB11 DIO

Como instalar as pilhas da campainha externa?

Remova a lingueta isolante se houver. Desaperte o compartimento traseiro com uma chave de fenda Phillips, insira 3 pilhas AA/LR6 respeitando as polaridades (+ / -), depois feche e aperte novamente.

Como emparelhar a campainha interna com a externa?

Conecte a campainha interna na tomada. Pressione o botão lateral da campainha interna por 3 segundos até ouvir um 'Ding-Dong'. Em seguida, pressione o botão da campainha externa. A campainha interna emite um som para confirmar o emparelhamento.

Por que o indicador luminoso da campainha não acende quando pressiono?

Verifique se as pilhas estão instaladas e não estão gastas. Substitua as três pilhas por novas se necessário. Não misture pilhas novas e usadas.

Como reiniciar a campainha interna?

Mantenha pressionado o botão circular (Ⓞ) da campainha interna por cerca de 5 segundos. Um tom soa para indicar que o código foi apagado.

Como reiniciar a campainha externa?

Abra o painel traseiro da campainha com uma chave de fenda. Mantenha pressionado o botão frontal por 15 segundos.

O que significa o piscar do LED na campainha?

Um piscar lento indica espera de emparelhamento. Um piscar rápido significa que a campainha está recebendo as informações de emparelhamento e se conectando ao roteador. LED apagado = modo de espera. Variação de intensidade = atualização de firmware.

Como adicionar a campainha no aplicativo DiO One?

Conecte seu smartphone à rede Wi-Fi. Baixe o aplicativo DiO One, registre-se. No aplicativo, vá em 'Adicionar dispositivo' > 'Controle de acesso' e selecione 'Porteiro DIOBELL-B11'. Siga as instruções na tela.

A que altura instalar a campainha externa?

Instale a campainha a uma altura entre 1,15 m e 1,40 m do chão para obter as melhores fotos.

A campainha interna não toca após pressionar a campainha externa, o que fazer?

Verifique o emparelhamento: repita o procedimento de associação. Certifique-se de que as pilhas da campainha externa estão em boas condições e que a campainha interna está bem conectada. Reinicie a campainha externa removendo e recolocando as pilhas.

A campainha é resistente à água?

Sim, a unidade externa tem índice IP44, que a protege contra jatos de água. Por outro lado, a unidade interna (campainha) não é resistente à água e não deve ser exposta à chuva ou imersa.

MANUAL DE UTILIZADOR DiOBELLB11 DIO

0. Conteúdo da embalagem

1×2×1×

1×

1×

1x

1x

1. Introdução

Obrigado por utilizar este produto.

• Por favor, leia atentamente todas as instruções antes de utilizar o produto.
• Não tente desmontar ou reparar o produto você mesmo, caso contrário o produto estará fora de garantia.
• Esta campainha envia-lhe uma notificação quando o botão é premido. A campainha também toca para que saiba que alguém está à porta. Esta é a campainha mais acessível em segurança doméstica inteligente.

2. Descrição do produto

Botão de melodia / aprendizagem

Botão volume / reset

Campainha

2.1 Instalação da bateria da unidade exterior

1. Remover a aba isolante antes da utilização.
2. Retirar o parafuso com uma chave de parafusos de cabeça cruzada para aceder ao compartimento da bateria.
3. Inserir as baterias, certificando-se de que a polaridade está correcta (+/-).
4. Fechar o compartimento com o parafuso.

2.2 Unidade interiort

Ligar o carrilhão a uma tomada adequada com uma potência nominal de 110-240V

3 Utilização do produto

Depois de ligar a unidade interior à sua tomada de parede, restam apenas alguns passos para que o seu novo carrilhão esteja operacional.

1. Mantenha premido o botão Ⓔ na lateral do carrilhão durante aproximadamente 3 segundos, o carrilhão emitirá um som «Ding-Dong» para indicar que entrou em modo de emparelhamento.
2. Agora, premir o botão na câmara da campainha, o carrilhão soará para indicar que o emparelhamento funcionou.
3. Escolha o volume e a música da sua escolha e prima novamente o botão para guardar a sua escolha.

Nota: Pode associar até 10 campainhas por unidade interior.

4. Configuração da campainha

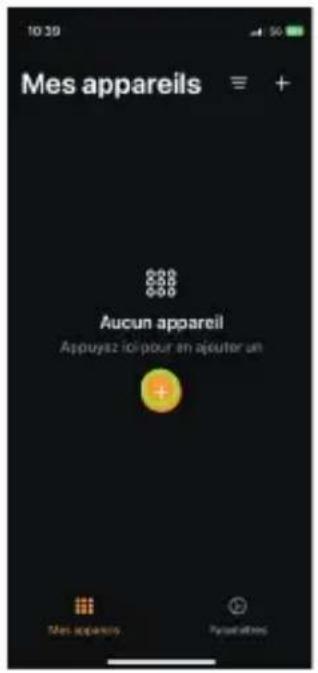

A. Adição da campainha na aplicação

Etapa 1 Ligue o seu smartphone à rede Wi-Fi

Etapa 2 Transfira a aplicação DiO One em Apple Store ou Android Play Store consoante o seu aparelho.

Etapa 3 Abrir a aplicação DiO One e registe-se para a primeira utilização.

Etapa 4 Siga as etapas abaixo para adicionar a sua campainha

5. Instalação de parede da unidade exterior

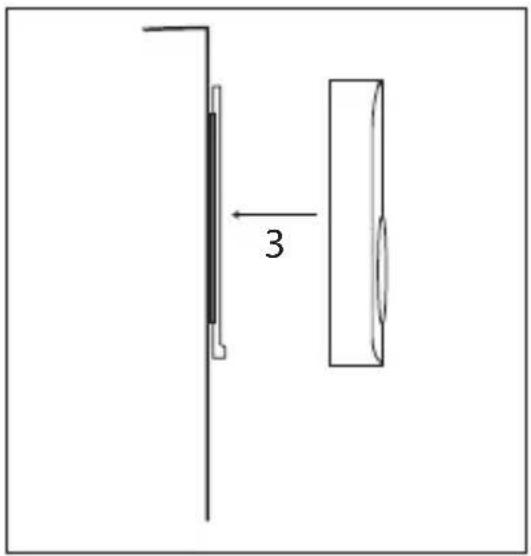

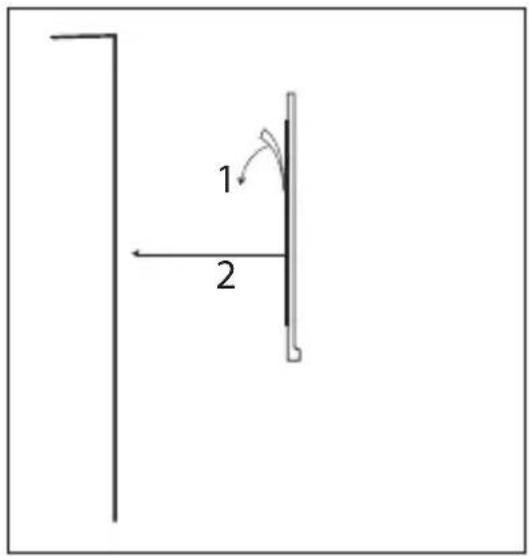

1. Método 1: Empurrar com força durante 30s para fixar o adesivo

1 2

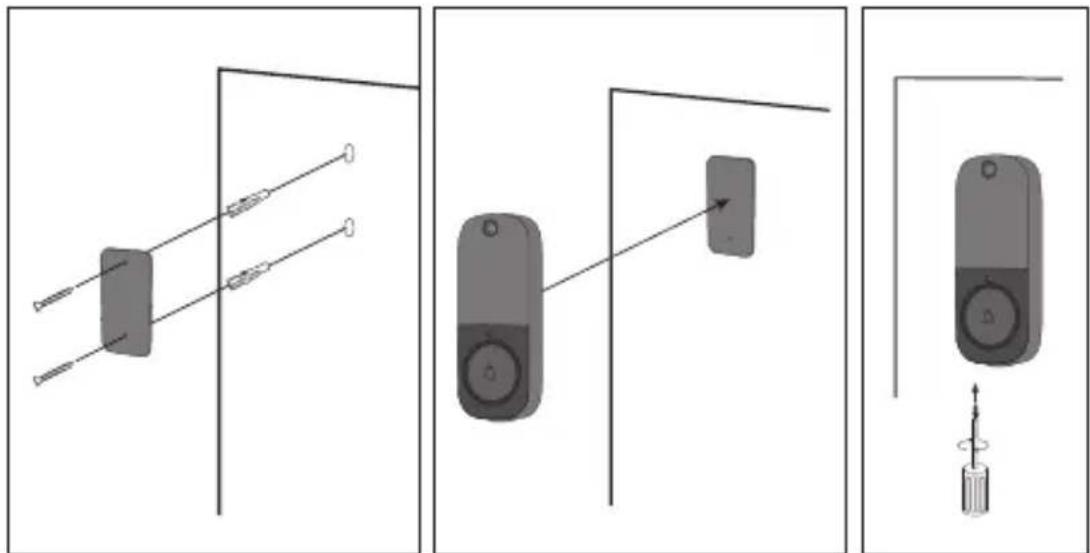

1. Método 2: Fixe a placa traseira da campainha da porta à parede com os parafusos, depois adicione a outra parte à placa, que fecha com o parafuso no fundo da campainha da porta.

Nota: Instale a campainha da porta exterior a uma altura de 1,15m - 1,4m para obter as melhores imagens.

6.1. Reiniciar o carrilhão

Manter premido o botão durante aproximadamente 5 segundos, soará um tom para indicar que a eliminação do código é bem sucedida.

6.2. Reiniciar a campainha da porta.

A unidade deve ser aberta para ser reiniciada, utilizar uma chave de fendas para abrir o painel posterior da campainha da porta e manter premido o botão de pressão (à frente) durante 15 segundos.

7. Explicação da intensidade do LED na campainha da porta

Flamejante lento à espera de emparelhamento (ver ponto 4.).
Intermitência rápida A campainha da porta recebe a informação de emparelhamento e começa a ligar-se ao router
LED desligado Modo standby.
Escurecimento do LED	Actualização do Firmware.

8. Resolução de problemas

1. Pressiona-se o botão de pressão, mas a sua luz indicadora não responde. O que devo fazer?

a) Verificar se as pilhas foram instaladas. b) Verificar se as pilhas estão completamente gastas. Em caso afirmativo, substitua-as o mais rapidamente possível.

NOTA: Não misturar pilhas novas e usadas. Substituir todas as pilhas de uma só vez.

1. Não posso associar a minha unidade à minha aplicação DiO. O que devo fazer?

a. Verificar se a sua rede WiFi está a funcionar correctamente.

b. Reiniciar a campainha da porta reinstalando as baterias ou reiniciar a unidade (ver ponto 6.)

1. FAQ : https://chacon.com/faq

9. Conselhos de segurança

• Não misturar pilhas novas e usadas.
• Utilizar apenas o tipo de pilhas indicado no manual.
• Não deixar as pilhas usadas espalhadas pela unidade, pois isso pode danificar a unidade.
• A unidade de interior não é à prova de água. Não a exponha à chuva nem a imerja em água.
• Não tente desmontar ou reparar o produto por conta própria.
• Por favor, mantenha estas instruções cuidadosamente.
• A utilização incorrecta da bateria pode danificar objectos nas proximidades e arriscar incêndio ou ferimentos graves.
• Por favor, mantenha as pilhas longe das crianças.
• Recicle as pilhas usadas de acordo com as práticas de protecção ambiental.

10. Especificações técnicas

Campainha de exterior
Bateria DC 4.5V AA/LR6*3
Corrente de standby 45μA
Frequência sem fios 2.4GHz+433MHz
Distância sem fios 80m (campo livre)
Ângulo de visão da câmara 60
Pixéis da câmara 0,3 MP
Comprimento do ponto fotográfico 2S
Número de pontos de fotografia 10 PCS
À prova de água IP44
Temperatura de funcionamento -10°C~50°C
Humidade relativa <90% a 40°C
Dimensão (W*H*D) 50,7*126,1*19,5 mm
Unidade interior
Alimentação eléctrica AC 100V~240V 50Hz~60Hz
Consumo de energia em espera 0.5Wh
Consumo de energia em funcionamento 1	5Wh
Volume (30cm) Low: 60-70dB / Medium:	70-80dB / High: 80-90dB
Melodia 38
Desmodulação OOK
Frequência sem fios 433.92MHz±250KHz
Distância sem fios 80m (campo livre)
Temperatura de funcionamento -10~50°C

11. Support

www.chacon.com/support

Apenas para uso interior

Este produto deve ser passado pelo tratamento conforme à norma 2002/96/ES para ser reciclado ou desmontado de maneira que a sua inuência no meio ambiente seja mínima. As autoridades locais ou regionais prestam mais informações detalhadas.

O abaixo assinado, Chacon, declara que o presente tipo de equipamento de rádio 'DiOBELL-B11' está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://chacon.com/conformity
