ED-CA-02 - Câmera de vigilância DIO - Manual de utilização gratuito

Tipo de produto	Câmera de vigilância
Marca	DiO
Modelo	ED-CA-02
Dimensões	12 x 8 x 6 cm
Peso	220 g
Alimentação	USB 5 V
Resolução	Full HD 1080p
Visão noturna	Sim, até 10 m
Detecção de movimento	Sim
Conectividade	Wi-Fi 2,4 GHz
Armazenamento	Cartão microSD até 128 GB
Função de áudio	Áudio bidirecional
Ângulo de visão	120°
Índice de proteção	IP65
Temperatura de operação	-10 °C a 50 °C
Aplicativo	DiO Smart (iOS/Android)
Manutenção e limpeza	Limpar com um pano macio e seco
Segurança	Criptografia AES, autenticação segura
Peças sobressalentes	Adaptador de energia, cabo USB, suportes de fixação
Garantia	2 anos
Certificações	CE, RoHS

Perguntas frequentes - ED-CA-02 DIO

Como redefinir a câmera DiO ED-CA-02?

Mantenha o botão Reset pressionado por 5 segundos até o LED piscar. A câmera reinicia no modo configuração.

Como conectar a câmera ao Wi-Fi?

Baixe o aplicativo DiO Smart, crie uma conta e siga as instruções para adicionar um dispositivo. Certifique-se de estar na rede 2,4 GHz.

Como visualizar as imagens remotamente?

Abra o aplicativo DiO Smart e faça login. Selecione sua câmera para ver o fluxo ao vivo. Você também pode ativar as notificações.

Qual é o alcance da visão noturna?

A câmera usa LEDs infravermelhos para visão noturna de até 10 metros na escuridão total.

Como ajustar a sensibilidade da detecção de movimento?

No aplicativo, vá para as configurações da câmera e ajuste o controle deslizante de sensibilidade. Você também pode definir zonas de detecção.

A câmera é resistente às intempéries?

Sim, ela possui índice de proteção IP65, o que a torna resistente a poeira e jatos de água.

Como instalar a câmera ao ar livre?

Use o suporte de fixação fornecido e parafuse-o em uma superfície sólida. Conecte o adaptador e oriente a câmera conforme necessário.

O que fazer se a câmera não ligar?

Verifique se o cabo USB está conectado corretamente e se o adaptador funciona. Tente outra porta USB ou adaptador se necessário.

Como atualizar o firmware?

No aplicativo, vá em Configurações -> Atualização do firmware. Se houver uma atualização disponível, siga as instruções na tela. Não desligue a alimentação durante a atualização.

Como gravar vídeos?

Insira um cartão microSD (até 128 GB) na câmera. Você pode configurar a gravação contínua ou por detecção de movimento no aplicativo.

MANUAL DE UTILIZADOR ED-CA-02 DIO

Ativar a sua garantia

Para ativar a sua garantia, preencha o formulário online em www.getdio.com/warranty.

(Preço Comunicação Nacional)

v1.0 150828

(Preço Comunicação Nacional)

v1.0 150828

PT + 351 221 450 250 (Preço Comunicação Nacional)

v1.0 150828

Configure a câmara

1. Transferência da aplicação.

Transfira a APLICAÇÃO a partir da APP Store/Google Play. Nome da APLICAÇÃO:: DiO Cam

2. Ligue a câmara.

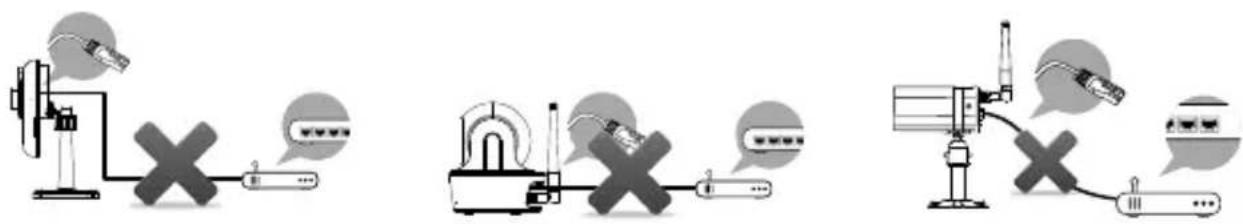

Ligue o adaptador de alimentação. NÃO ligue o cabo Ethernet.

EC-CA-02EC-CA-03EC-CA-04

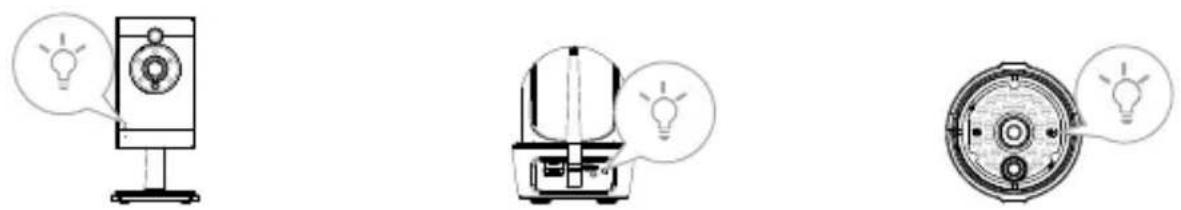

Quando o LED VERDE inicia um ciclo de repetição de uma intermitência longa seguida por 3 intermitências curtas, a câmara está pronta para Ligação sem fios direta. Normalmente, demora menos de 1 minuto.

3a. Ligação sem fios direta.

- Aceda à definição Wi-Fi no dispositivo móvel.

- Escolha o router Wi-Fi com o prefixo de HD-xxxxx (xxxxxx=Números ID da câmara)).

- Introduza a palavra-passe predefinida 12345678 e guarde as definições.

- A partir da APLICAÇÃO, toque em «ADICIONAR câmara» seguida, no ícone «pesquisar».

e, de

Vai aparecer a ID da câmara. Introduza a palavra-passe predefinida 123456 e guarde as definições. Quando o LED verde efetua uma intermitência longa seguida de 2 intermitências curtas, significa que a ligação sem fios direta foi estabelecida com sucesso. Verá imediatamente a vista da câmara. Avance para o Passo 4.

3b. Ligação com cabo Ethernet.

• Lique o dispositivo móvel ao seu router doméstico..
• Ligue a câmara ao seu router Wi-Fi doméstico utilizando o cabo Ethernet, de seguida, ligue a câmara. A câmara vai demorar 40 segundos a ligar ao router, quando concluído, o LED verde vai permanecer aceso.
• A partir da APLICACÃO, toque no botão "Pesquisar" para localizar a câmara. Introduza a palavra predefinida 123456. De seguida, guarde as definições

EC-CA-02EC-CA-03EC-CA-04

A ID (DID) da câmara é um conjunto de carateres alfanuméricos que pode encontrar na câmara. Guarde a ID da câmara num local seguro após concluir as definições.

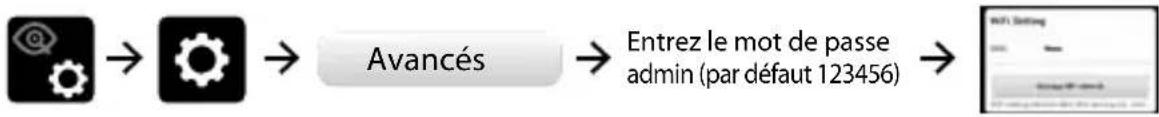

4. Definição de Wi-Fi

- A câmara vai ficar offline durante cerca de 40 segundos para reiniciar para a ligação Wi-Fi. Quando a câmara liga corretamente a um router Wi-Fi, o LED verde vai permanecer aceso.

- Aceda novamente à definição de Wi-Fi no dispositivo móvel, certifique-se de que o router Wi-Fi ao qual está a ligar é o mesmo router Wi-Fi da câmara. Caso contrário, atribua manualmente.

- Certifique-se de que escolhe o seu router Wi-Fi doméstico da sua rede local nas DEFINIÇÕES AVANÇADAS.

- O sistema vai iniciar a contagem decrescente e reiniciar. A vista da câmara vai aparecer novamente no ecrã após a definição de Wi-Fi ter sido atualizada.

Nota :

1. A definição de Wi-Fi pode falhar se deixar o cabo Ethernet ligado. Retire o cabo após concluir as definições.
2. A câmara só aceita SSID composto por carateres do alfabeto Inglês e os números árabes e os carateres não ingleses ou especiais (!@#\$%, etc) não serão aceites.

Se a câmara não conseguir ligar ao router Wi-Fi atribuído, necessita de efetuar novamente a definição utilizando um alfinete para premir [Reset] durante 5 segundos para repor a câmara. O LED vai começar a piscar rapidamente. Quando a intermitência rápida para e passa a aceso fixo ou ocorre um ciclo de repetição de uma intermitência longa seguida por 2 curtas, repita o passo 2.

Instalação da câmara

ED-CA-02ED-CA-03ED-CA-04

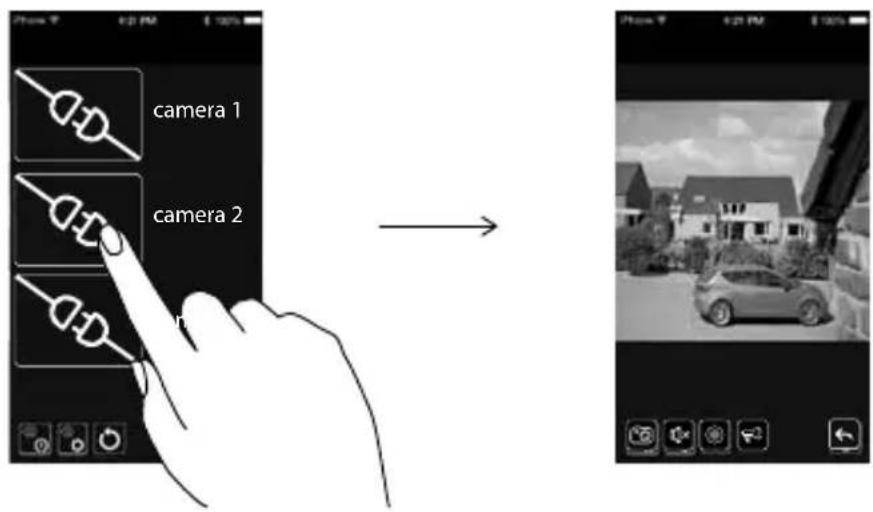

Vista em direto / Instantâneo / Reprodução

Vista em direto

Toque para ligar/desligar o volume no modo Vista em direto.

Toque para gravar vídeo no cartão de memória do dispositivo.

Toque para definir ou regressar ao ponto predefinido.

Toque continuamente no ícone para falar em ambos os sentidos (Premir para falar).

Ajuste do tom de imagem.

Devido aos diferentes tipos de ambiente, quando necessário, siga os passos descritos aqui para ajustar o tom de cor (quente vs. frio) da imagem


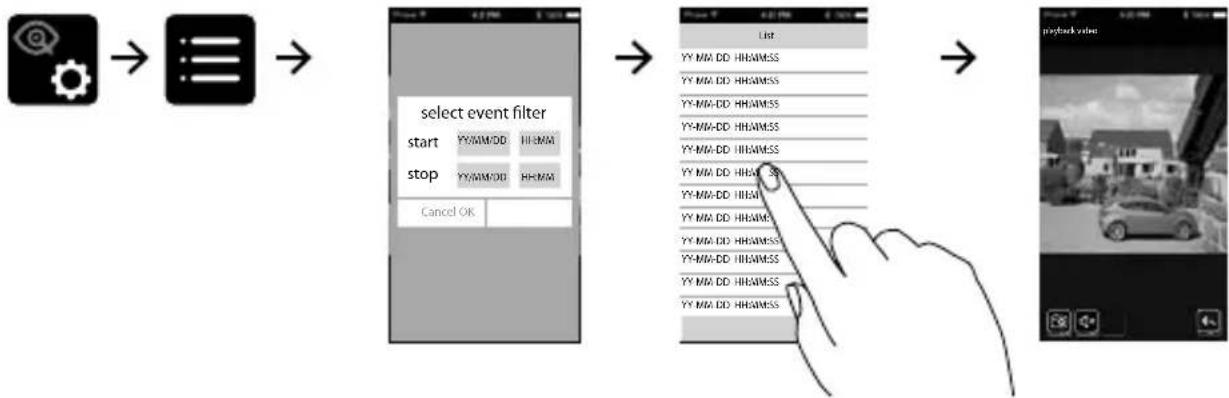

Reprodução

• Toque na Definição da câmara e, de seguida, no ícone Lista de eventos.
• Seleccione o intervalo de tempo para a lista de eventos.
• Toque no ficheiro que pretende reproduzir a partir da lista.

Transferir

• Toque na Definição da câmara e, de seguida, no ícone Lista de eventos.
• Seleccione o intervalo de tempo para a lista de eventos.
• Pressão longa no clip de vídeo para transferir o ficheiro para o dispositivo móvel.

Para um melhor desempenho de reprodução, utilizador

Android: utilize a aplicação MX player (descodificador de software) para reproduzir.

É uma aplicação gratuita em Google Play.

Utilizador iOS: utilize a aplicação Oplayer Lite para reproduzir.

É uma aplicação gratuita na App Store.

Rodar e Inclinar (ED-CA-03)

- Na Vista em direto, controle a direção da câmara deslizando os dedos.

para definir ou regressar ao ponto predefinido.

Predefinição de fábrica

Prima continuamente o botão Reset no cabo de alimentação durante 5 segundos e o sistema vai iniciar o processo de reposição. O sistema vai restaurar para as predefinições de fábrica e pode iniciar a configuração Wi-Fi.

Hotline

www.getdio.com

BE + 32 900 51 100

FR + 33 1 57 32 48 12

ES + 34 911 899 443

PT + 351 221 450 250

(Tarif nat. / Nat. tarif : 0,45€/min)

(Prix communication nationale)

(Preço Comunicação Nacional)

v1.0 150828

(Preço Comunicação Nacional)

v1.0 150828

Setup the camera

1. App download.

Download the APP from APP Store/Google Play. APP name:is l'App Store ou Google Play.

(Preço Comunicação Nacional)

v1.0 150828

Declaração de conformidade FCC: Este dispositivo está em conformidade com a Parte 15 das regras da FCC. O funcionamento está sujeito às duas condições seguintes: (1) este dispositivo não pode causar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.

A CHACON declara que o aparelho ED-CA-02, ED-CA-03, ED-CA-04 está em conformidade com as exigências essenciais e as outras disposições pertinentes da diretiva 1999/5/CE:

EN61000-3-2:2006+A2:2009; EN61000-3-3:2013 EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2; EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1 EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 EN300 328 V1.8.1 (2012-06)

Se o sistema de câmaras deixar de funcionar ou não tiver reparação, tem de ser eliminado de acordo com as regulamentações legais válidas. Eliminação de baterias/acumuladores usados:

Por lei, é obrigado a devolver todas as baterias e acumuladores usados. A eliminação de baterias/acumuladores usados com o lixo doméstico é proibida! As baterias/acumuladores que contêm substâncias perigosas estão marcados com os símbolos na parte lateral. Estes símbolos indicam que é proibido eliminar estas baterias/acumuladores juntamente com o lixo doméstico. As abreviaturas para os respetivos metais pesados são: Cd= cádmio, Hg= mercúrio, Pb= chumbo. Pode devolver as baterias e acumuladores usados que já não podem ser carregados nos pontos de recolha designados na sua comunidade, lojas ou em qualquer local que venda baterias ou acumuladores. Cumprir estas instruções irá permitir corresponder aos requisitos legais e contribuir para a proteção do nosso ambiente!
