Tipo de produto	Assento de carro para crianças
Marca	Foppapedretti
Modelo	Mydrive
Norma	ECE R44-04
Grupos de peso	Grupo 0+ : 0-13 kg ; Grupo 1 : 9-18 kg
Orientação	Grupo 0+ : virado para trás ; Grupo 1 : virado para a frente
Instalação	Cinto de segurança de 3 pontos do veículo
Ajuste da inclinação	4 posições (grupo 0+ : posição 4 apenas ; grupo 1 : posições 1-3)
Ajuste do arnês	Altura das alças ajustável em vários níveis; aperto por cinta
Fivela	Com botão vermelho de destravamento
Proteções	Proteções peitorais, proteção entrepernas, redutor de encosto de cabeça
Dispositivo de bloqueio do cinto	Integrado para cinto diagonal
Materiais	Plástico, tecido (capa removível)
Manutenção da capa	Lavagem à mão a 30°C máx.; não usar lixívia, não secar na máquina, não passar a ferro
Limpeza das partes plásticas	Esponja húmida, secagem ao ar livre
Segurança	Não usar em banco com airbag ativado; arnês apertado (1 cm de folga); substituir após acidente
Garantia	12 meses (garantia convencional do fabricante)
Vida útil	Substituição recomendada após 6 anos ou após um acidente
Compatibilidade com veículo	Bancos com cinto de 3 pontos homologado UN/ECE n.º 16 ou equivalente
Acessórios incluídos	Redutor grande (gr. 0+/1), pequeno (gr. 0+), proteções peitorais, proteção entrepernas

Perguntas frequentes - Mydrive Foppapedretti

Quais são os grupos de peso para o assento Mydrive ?

O assento está homologado para os grupos 0+ (0 a 13 kg) e 1 (9 a 18 kg).

Posso instalar o assento virado para a frente desde o nascimento ?

Não: enquanto a criança pesar menos de 9 kg, o assento deve ser instalado virado para trás (grupo 0+).

Como instalar o assento com o cinto de segurança ?

Use apenas um cinto de 3 pontos. Para o grupo 0+, passe o cinto pelos passadores previstos e o dispositivo de bloqueio, depois aperte. Para o grupo 1, proceda da mesma forma orientando o assento virado para a frente.

Posso usar este assento num banco dianteiro com airbag ?

Não, a menos que o airbag esteja desativado. Uma instalação virada para trás num banco com airbag ativo pode causar ferimentos graves.

Como ajustar a altura das alças ?

Afrouxe o arnês, retire as cintas na parte de trás do encosto, depois reinsira-as nas fendas correspondentes à altura dos ombros da criança. Ambas as alças devem estar à mesma altura.

Como limpar a capa do assento ?

Lave a capa à mão a 30°C no máximo. Não use lixívia, não seque na máquina e não passe a ferro. Para as partes plásticas, use uma esponja húmida.

O que fazer se a fivela estiver suja ?

Retire o cinto do assento e enxágue-o delicadamente com água quente. Deixe secar ao ar livre.

Qual é a vida útil do assento ?

O fabricante recomenda substituir o assento após 6 anos de uso ou após qualquer acidente, mesmo que ligeiro.

Posso usar o assento sem a capa ?

Não, a capa faz parte integrante do dispositivo de retenção. Nunca use o assento sem capa ou com uma capa não aprovada.

O assento tem garantia ?

Sim, a garantia convencional é de 12 meses a partir da data de compra. Cobre defeitos de materiais e fabrico, mas não o desgaste normal nem danos devido a uso incorreto.

MANUAL DE UTILIZADOR Mydrive Foppapedretti

PT CADEIRA PARA AUTOMÓVEL - Instruções de montagem

Em conformidade com a Norma ECE R44-04

GARANTÍA CONVENCIONAL

GARANTÍA CONVENCIONAL

Foppa Pedretti S.p.A. con sede en Grumello del Monte (Italia) Via Volta 11, garantiza directamente al Consumidor que este

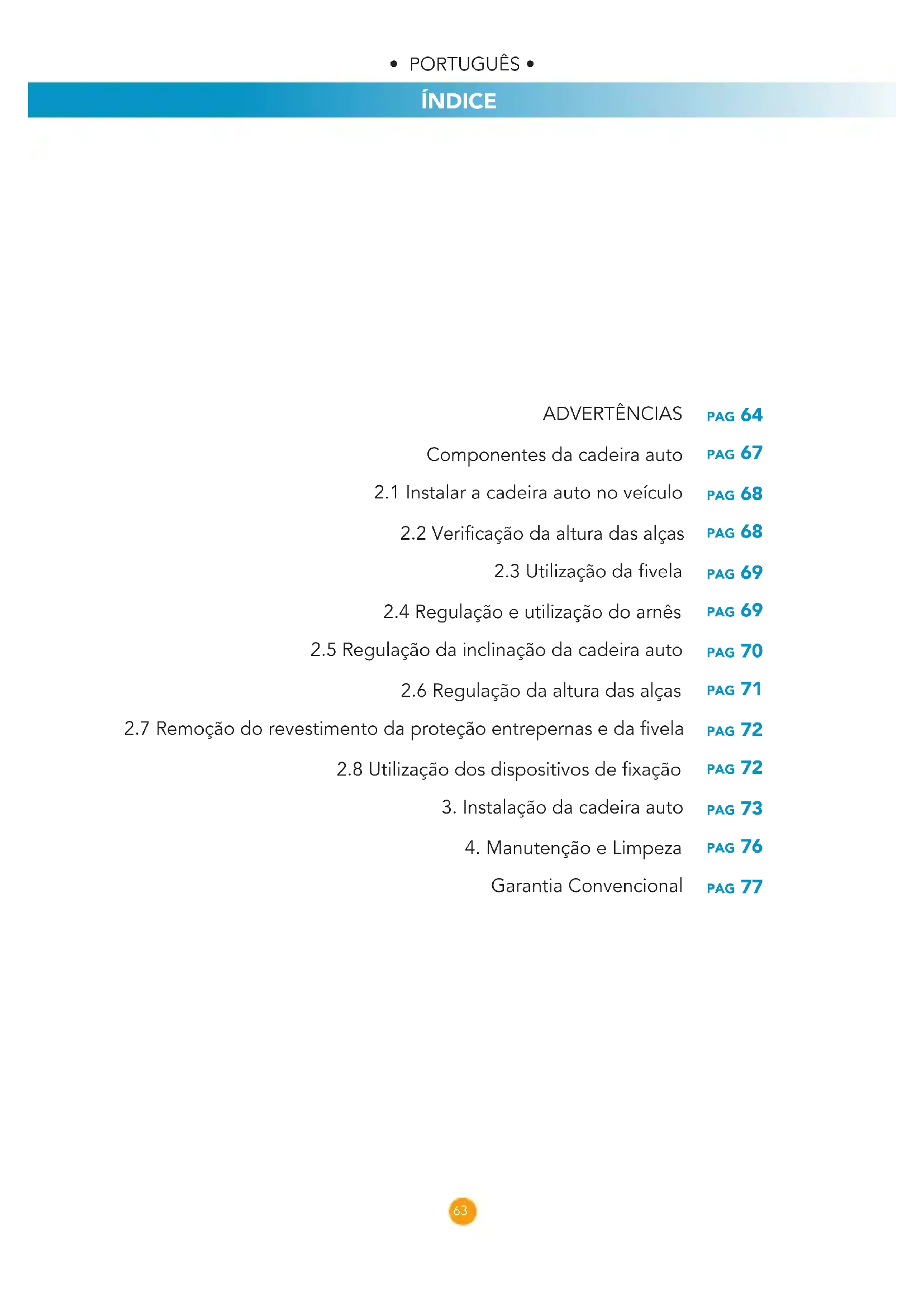

2.1 Instalar a cadeira auto no veículo PAG 68

2.2 Verificação da altura das alças PAG 68

2.3 Utilização da fivela PAG 69

2.4 Regulação e utilização do arnês PAG 69

2.5 Regulação da inclinação da cadeira auto PAG 70

2.6 Regulação da altura das alças PAG 71

2.7 Remoção do revestimento da proteção entrepernas e da fivela PAG 72

2.8 Utilização dos dispositivos de fixação PAG 72

1. Instalação da cadeira auto PAG 73

2. Manutenção e Limpeza PAG 76

Garantia Convencional PAG 77

NOTAS IMPORTANTES

1. Este é um sistema “universal” de retenção para crianças. Está homologado nos termos do regulamento nº 44, série 04 de alterações, para utilização geral em veículos e adaptável à maior parte dos assentos dos veículos, mas não a todos.
2. O sistema de retenção pode ser montado corretamente se o fabricante do veículo tiver declarado no manual de utilização que esse veículo pode ser dotado de um sistema de retenção do tipo "universal" para crianças para essa faixa etária.
3. O sistema de retenção para crianças foi classificado como “universal” com base em condições mais estritas do que as aplicadas em modelos anteriores não portadores deste aviso.
4. Em caso de dúvidas, consultar o fabricante do sistema de retenção ou o revendedor.

Só pode ser instalado em veículos equipados com cintos de segurança de 3 pontos, homologados nos termos do Regulamento UN/ECE nº 16 ou de normas equivalentes.

ADVERTÊNCIAS EM MATÉRIA DE SEGURANÇA

ADVERTÊNCIA: Não instalar a cadeira auto no sentido contrário ao sentido da marcha nos assentos da frente com airbag ativo. Pode provocar LESÕES GRAVES OU MESMO LETAIS.

AIRBAG

Para a segurança da criança, recomenda-se ler atentamente as presentes instruções antes da utilização e conservá-las para qualquer eventual consulta futura. O não respeito das seguintes advertências pode causar lesões graves na criança.

• Esta cadeira auto só pode ser utilizada para crianças com peso inferior a 18 kg (grupo 0+, peso inferior a 13 kg; grupo 1, peso compreendido entre os 9 e os 18 kg).
• Esta cadeira auto pode ser colocada orientada no sentido da marcha ou no sentido oposto, através de um cinto de segurança abdominal e peitoral de três pontos.

ADVERTÊNCIAS

• Importante: Não colocar a cadeira auto orientada no sentido da marcha até a criança ter um peso superior aos 9 kg.
• As presentes instruções de utilização podem ser conservadas no compartimento previsto para o efeito da cadeira auto durante o período de utilização.
• Não utilizar a cadeira auto em casa. Não foi concebida para uso doméstico pelo que só deve ser utilizada no automóvel.
• Não deixar as crianças sem vigilância na cadeira auto.
• Não instalar a cadeira auto no sentido contrário ao sentido da marcha nos assentos da frente com airbag ativo. Pode causar a morte ou lesões graves.
  Se a cadeira auto tiver sido sujeita a tensões violentas na sequência de um
• acidente, deverá ser substituída.
• Por razões de segurança, dentro da viatura, a cadeira auto deve ser fixada com o cinto de segurança de três pontos ainda que não seja utilizada.
• Verificar sempre se os cintos de fixação do dispositivo de retenção estão bem esticados e se as alças não estão torcidas e estão reguladas corretamente de acordo com a morfologia da criança.
• Certificar-se que o cinto abdominal está posicionado o mais baixo possível de forma a que as ancas fiquem presas de modo correto em caso de tensões.
• Não utilizar pontos de fixação diferentes daqueles indicados nas presentes instruções e assinalados visivelmente no sistema de retenção para crianças.
• Imobilizar eventuais bagagens ou objetos que possam causar lesões em
• caso de acidente.
• Os componentes rígidos e em plástico do dispositivo de retenção devem ser posicionados e fixados de modo a não ficarem presos entre os assentos ou numa porta durante o uso diário do produto.
• Apertar sempre os cintos de segurança na vossa criança para evitar o risco de queda da cadeira auto.
• Qualquer alteração ou modificação efetuada no dispositivo, sem a autorização prévia por parte da autoridade competente, assim como uma utilização imprópria da mesma, poderá causar perigos.
• Esta cadeira auto foi concebida para crianças desde o nascimento até aos 18 kg. Nunca sobrecarregar a cadeira auto sentando mais do que uma criança ou colocando outros pesos.
• Não utilizar a cadeira auto sem revestimento.
• Não substituir o revestimento da cadeira auto por outro não aprovado pelo fabricante uma vez que o revestimento é parte integrante do sistema de retenção.
• Retirar a criança da cadeira auto antes de regular qualquer parte móvel ou regulável desta última.

ADVERTÊNCIAS

• NUNCA deixar a criança colocada na cadeira auto quando o automóvel estiver estacionado, em particular se exposto à luz direta do sol ou num dia quente.
• NUNCA deixar a cadeira auto exposta ao sol durante horas uma vez que isso pode ser perigoso para a sua criança. As partes em metal e as partes em plástico poderão ficar quentes. O tecido pode descolorar. Cobrir com um pano a cadeira auto se o automóvel ficar estacionado ao sol.
• Nunca utilizar um produto em segunda mão, na medida em que não se conhece a utilização anterior.

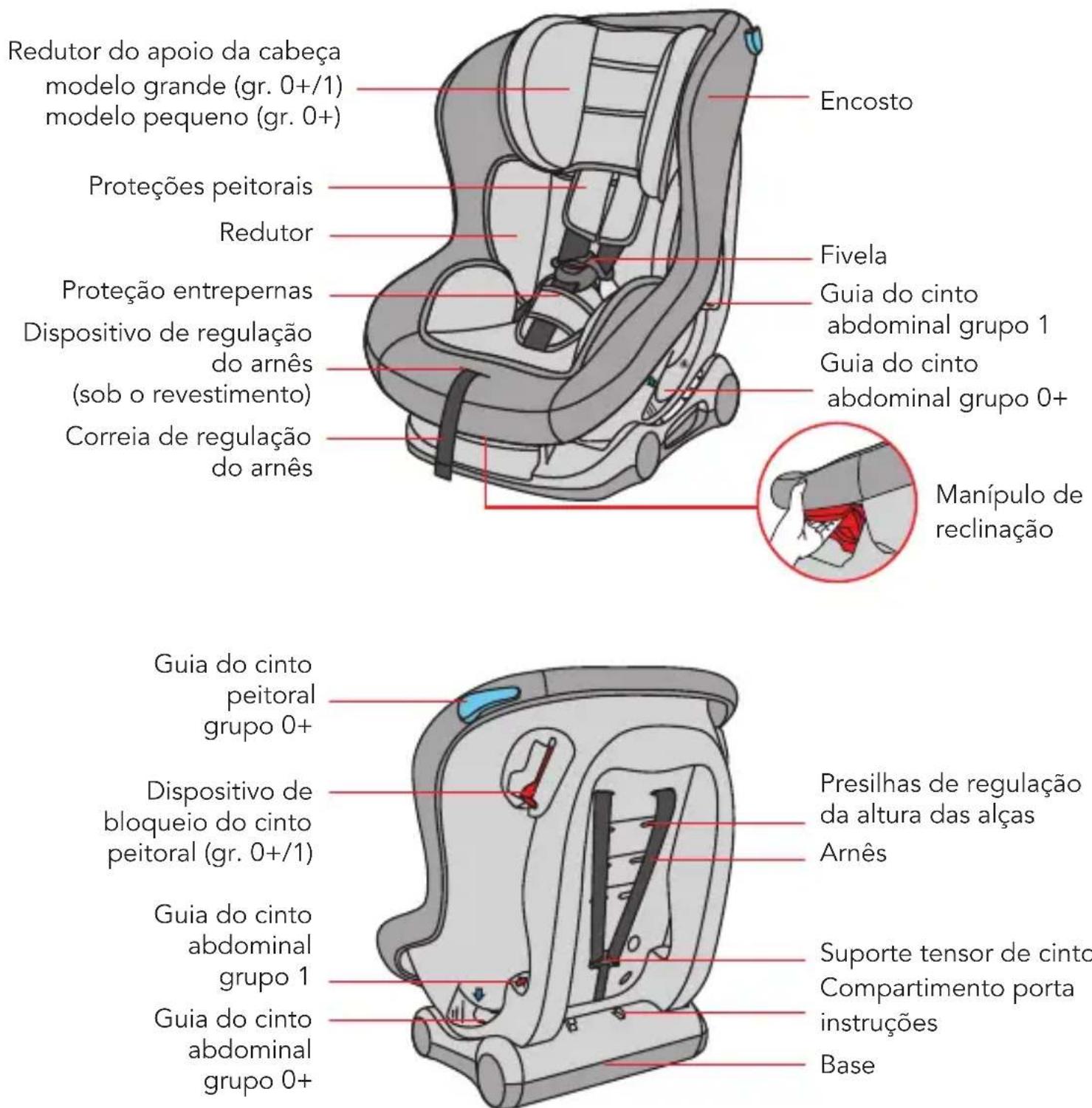

Redutor do apoio da cabeça modelo grande (gr. 0+/1) modelo pequeno (gr. 0+)

Proteções peitorais Redutor

Proteção entrepernas Dispositivo de regulação do arnês (sob o revestimento) Correia de regulação do arnês

Encosto

Fivela

Guia do cinto abdominal grupo 1 Guia do cinto abdominal grupo 0+

Manípulo de reclinação

Guia do cinto peitoral grupo 0+

Dispositivo de bloqueio do cinto peitoral (gr. 0+/1)

Guia do cinto abdominal grupo 1

Guia do cinto abdominal grupo 0+

Presilhas de regulação da altura das alças Arnês

Suporte tensor de cinto Compartimento porta instruções Base

UTILIZAÇÃO DA CADEIRA AUTO

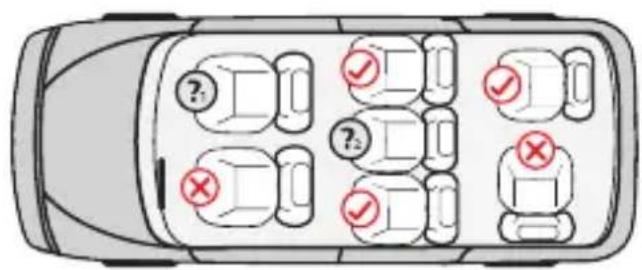

2.1 INSTALAR A CADEIRA AUTO NO VEÍCULO

Esta cadeira auto é adequada para o uso tradicional em todos os modelos equipados com cintos de segurança de três pontos, instalados em conformidade com as normas europeias (ECE 44 ou normas equivalentes).

IMPORTANTE: A cadeira auto só deve ser instalada utilizando o cinto de segurança de três pontos (abdominal e peitoral) fornecido com o veículo.

Montagem não permitida

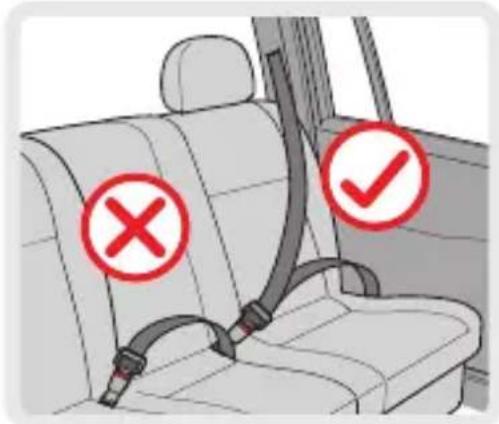

Não utilizar no assento mostrado na figura, se o airbag do passageiro da frente estiver ativo.

Utilizar apenas neste assento se estiver dotado de cinto de segurança de 3 pontos (abdominal e peitoral).

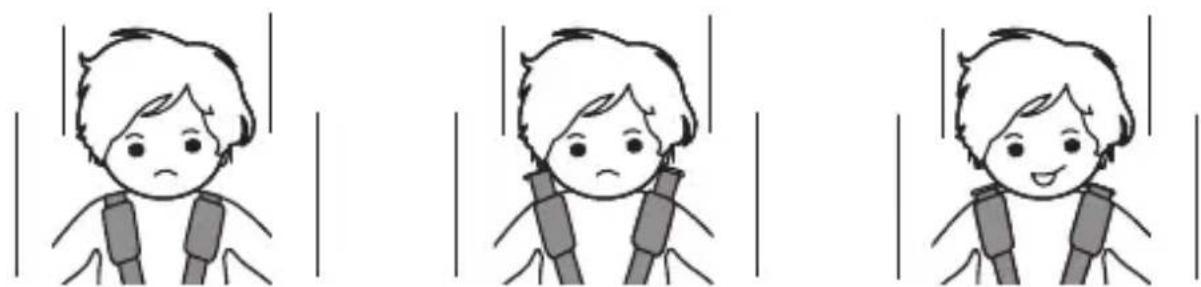

2.2 VERIFICAÇÃO DA ALTURA DAS ALÇAS

NÃO – Demasiado em baixo NÃO – Demasiado em cima SIM – Correto

RA AUTO

2.3 UTILIZAÇÃO DA FIVELA

Depois de regular a altura das alças, como indicado no parágrafo 2.6, proceder da seguinte forma:

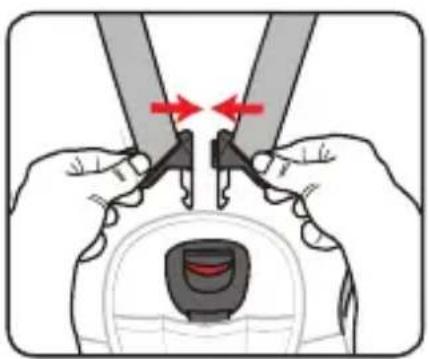

Passo 1. Unir as duas partes metálicas dos conectores da fivela.

Passo 2. Inserir os dois conectores da fivela na abertura da fivela prevista para o efeito até se ouvir um "clique".

Passo 3. Verificar que o arnês está apertado corretamente experim puxar as alças para cima.

Para desengatar o arnês premir o botão vermelho da fivela.

2.4 REGULAÇÃO E UTILIZAÇÃO DO ARNÊSA

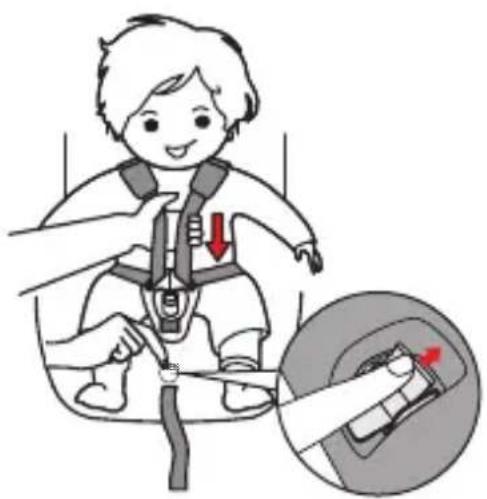

Para soltar o arnês premir a alavanca do dispositivo de regulação (por baixo do revestimento) colocado na parte da frente da cadeira auto.

Com uma mão manter premida a alavanca do dispositivo de regulação e com a outra puxar as alças (cintos peitorais) prendendo-as na parte inferior, por baixo dos revestimentos das proteções peitorais, para soltá-las.

IMPORTANTE: Não puxar as alças apertando os revestimentos de proteção peitoral.

UTILIZAÇÃO DA CADEIRA AUTO

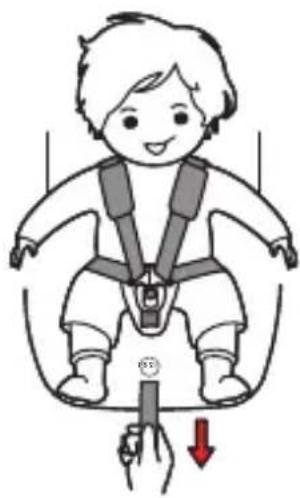

Apertar o arnês

Puxar a correia de regulação do arnês, para esticar corretamente o arnês para a vossa criança.

A regulação ideal do arnês deve ser de modo a permitir a introdução de um dedo (1 cm) na parte superior por cima das costas.

Um arnês solto pode ser perigoso. Controlar o arnês e esticá-lo sempre que a criança é colocada na cadeira auto.

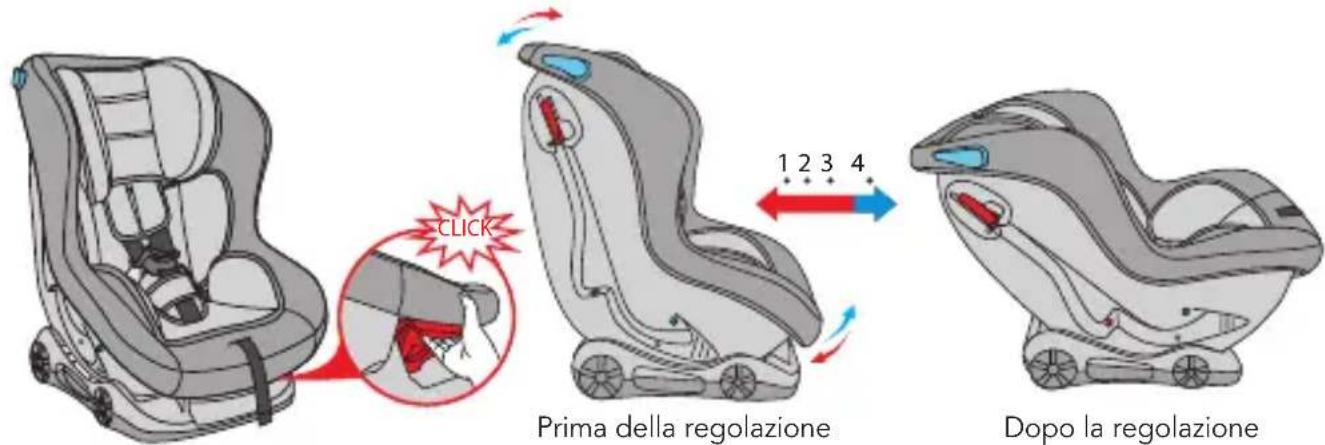

2.5 REGULAÇÃO DA INCLINAÇÃO DA CADEIRA AUTO

A cadeira auto pode ser colocada em 4 opções de inclinação diferentes.

Se colocada orientada no sentido contrário ao sentido da marcha (grupo 0+), só é possível colocá-la na posição 4. Puxar para cima o manípulo de regulação da inclinação, colocado por baixo da parte da frente da cadeira auto e deslocar a cadeira para a frente ou para trás para obter a posição desejada. Libertar o manípulo de regulação e deslocar a cadeira para a frente ou para trás até se ouvir um “clique” que indica que a mesma está fixada.

IMPORTANTE: Certificar-se que a cadeira auto está corretamente fixada na posição desejada.

UTILIZAÇÃO DA CADEIRA AUTO

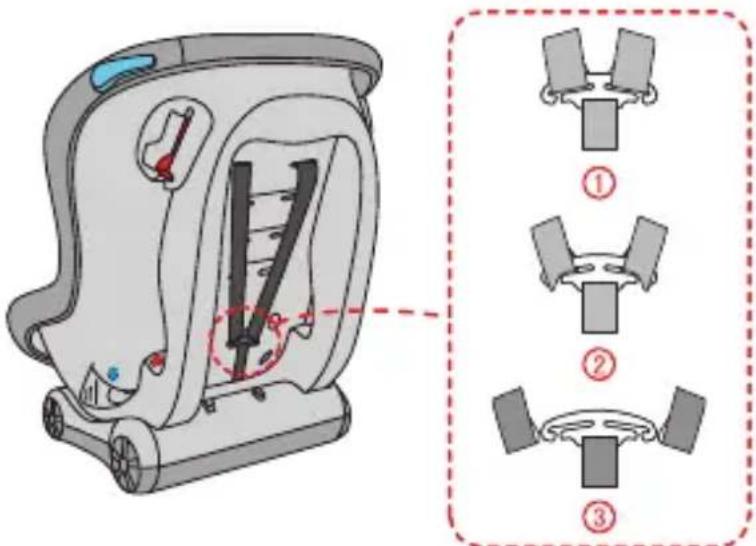

2.6 REGULAÇÃO DA ALTURA DAS ALÇAS

Regular a posição das alças (cintos peitorais), com base na altura das costas da criança é uma operação necessária para adequar a cadeira auto ao crescimento da criança. Certificar-se que a altura das alças é adequada à estatura da criança antes de instalar a cadeira auto no veículo.

No encosto da cadeira auto encontram-se pares de presilhas, com diferentes alturas, destinados a esse fim. As alças devem ser reguladas nas presilhas que se encontram próximo das costas da criança. Se a altura das alças da cadeira auto não estiver correta em relação à estatura da criança, proceder do seguinte modo:

Passo 1. Soltar os cintos peitorais (ver ponto 2.4) e voltar a cadeira auto para trás. Desengatar as correias do arnês na parte de trás do encosto, deslizando as correias das proteções peitorais do gancho (D) e deslizando as duas alças do suporte tensor de cinto (fig. 1, fig. 2, fig. 3).

Passo 2. Regular uma alça de cada vez, deslizar para dentro o grupo do cinto e das alças de proteção peitoral evitando que os cintos fiquem torcidos. Repetir os mesmos passos também para a segunda alça.

Step 3. Inserir o cinto peitoral e a correia da proteção peitoral no olhal do encosto, à altura desejada, inserindo os cintos primeiro no olhal do redutor do apoio da cabeça e a seguir no olhal do revestimento e no olhal correspondente na carcaça do encosto. Certificar-se que o cinto peitoral fica inserido dentro da proteção peitoral (A) e que a correia da proteção peitoral (B) fica por baixo do cinto peitoral (C). Repetir os mesmos passos também para o segundo cinto peitoral.

UTILIZAÇÃO DA CADEIRA AUTO

IMPORTANTE: As alças devem ser inseridas nos respetivos pares de olhais alinhados à mesma altura.

IMPORTANTE: Verificar que nenhum cinto está torcido. Ligar entre si os cintos das proteções peitorais através do gancho (D) e enfiar os cintos das alças no suporte metálico tensor de cinto (E).

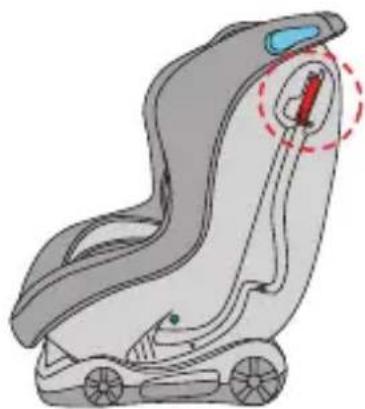

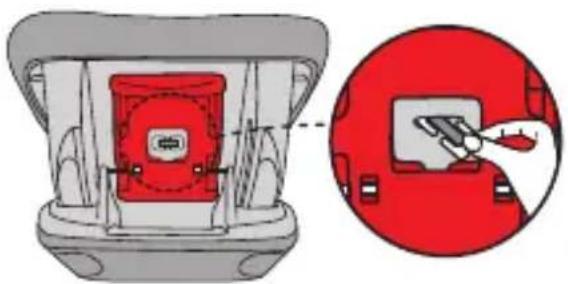

2.7 REMOÇÃO DO REVESTIMENTO DE PROTEÇÃO ENTREPERNAS E DA FIVELA

Para remover a correia entrepernas, regular a cadeira auto na posição mais inclinada nº 4. Do lado do banco, empurrar a correia para baixo, através da abertura. Identificar do lado inferior o anel de bloqueio e, rodando-o, fazê-lo passar através do olhar; do lado do banco, puxar para cima a correia entrepernas.

Premir a alavanca do dispositivo de bloqueio vermelho, inserir o cinto peitoral e soltar a alavanca para ativar o bloqueio.

INSTALAÇÃO DA CADEIRA AUTO

3. INSTALAÇÃO DA CADEIRA AUTO

3.1 Instalação da cadeira auto no grupo 0+ (crianças entre os 0 e os 13 kg)

NÃO UTILIZAR ESTA CADEIRA AUTO PARA CRIANÇAS NUM ASSENTO DE PASSAGEIROS COM AIRBAG FRONTAL ATIVO.

A cadeira auto só pode ser fixada em assentos de passageiros equipados com cintos de segurança de 3 pontos (abdominal e peitoral) e sem AIRBAG ativo. A cadeira auto, no grupo 0+, é colocada sempre no sentido contrário ao da marcha, ou seja com a criança volta para a parte de trás do veículo.

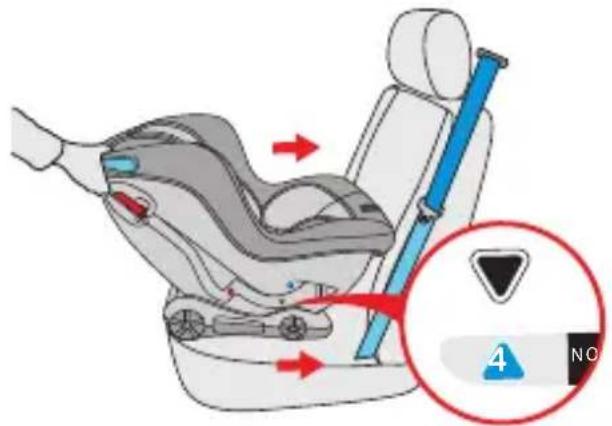

Passo 1: Regular a cadeira auto na posição 4. Colocar a cadeira auto, voltada para trás, no assento certificando-se que a parte da frente da mesma fica bem apoiada contra o encosto do assento da viatura.

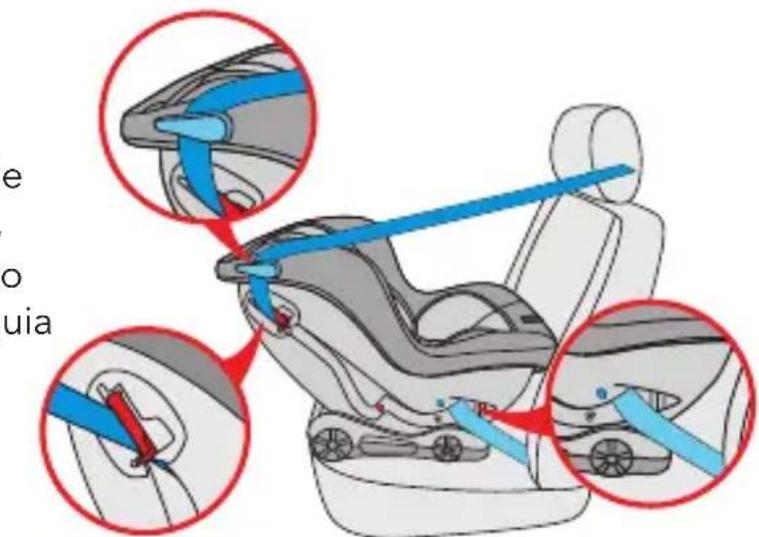

Passo 2: Extrair o cinto fornecido com o veículo (peitoral e abdominal) e inseri-lo através da guia do cinto do encosto, engatar a fivela do cinto de segurança. Um “clique” indicará um engate correto.

Passo 3: Inserir o cinto no dispositivo de bloqueio vermelho/azul e na guia azul, colocados no mesmo lado (ver o ponto 2.8). Inserir o cinto abdominal na guia do cinto (grupo 0+).

e o uia

INSTALAÇÃO DA CADEIRA AUTO

Passo 4: Inserir o cinto abdominal na guia do cinto (grupo 0+) no lado oposto.

Passo 5: Esticar ao máximo o cinto de segurança, puxando no sentido da seta vermelha, primeiro na parte abdominal e a seguir na peitoral. Se necessário premir a alavança do dispositivo de bloqueio e fazer deslizar o cinto para soltar a alavanca. Certificar-se que o cinto não fica torcido e que está bem esticado. Colocar a criança na cadeira auto e apertar o arnês certificando-se que não está torcido.

3.2 INSTALAÇÃO DA CADEIRA AUTO NO GRUPO 1 (CRIANÇAS ENTRE OS 9 E OS 18 KG)

A cadeira auto só pode ser fixada nos assentos de passageiros equipados com cinto de segurança de 3 pontos. A cadeira auto, no grupo 1, deve ser colocada

sempre no sentido da marcha, ou seja com a criança voltada para a parte

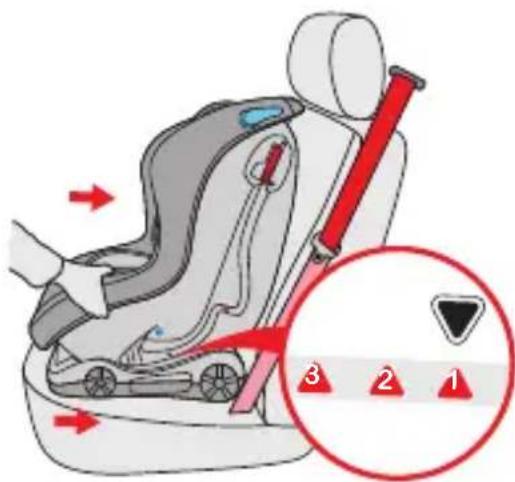

Passo 1: Regular a cadeira auto na posição desejada: 1, 2 ou 3.

Colocar a cadeira auto no assento no sentido da marcha e certificar-se que o encosto da cadeira auto fica bem apoiado contra o encosto do assento da viatura.

CLICK

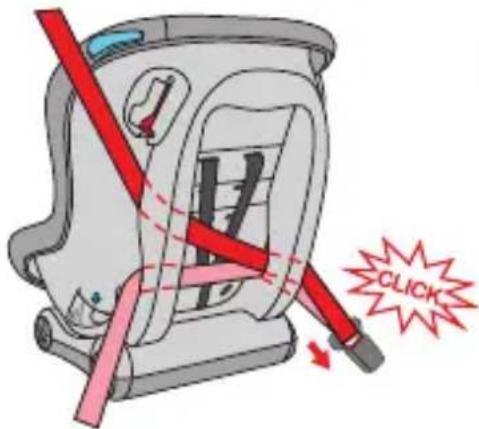

Passo 2: Extrair o cinto fornecido com o veículo (peitoral e abdominal) e inseri-lo através da guia do cinto no encosto. Engatar a fivela do cinto de segurança. Um "clique" indicará um engate correto.

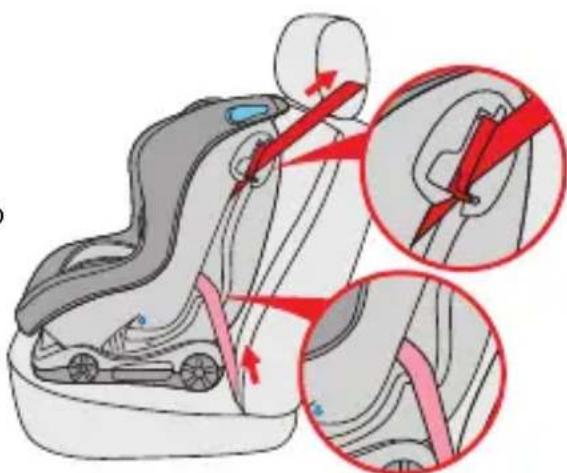

Passo 3: Inserir o cinto no dispositivo de bloqueio vermelho e azul (ver ponto 2.8). Inserir o cinto abdominal na guia do cinto (grupo 1).

Passo 4: Inserir o cinto abdominal na guia do cinto (grupo 1), no lado oposto.

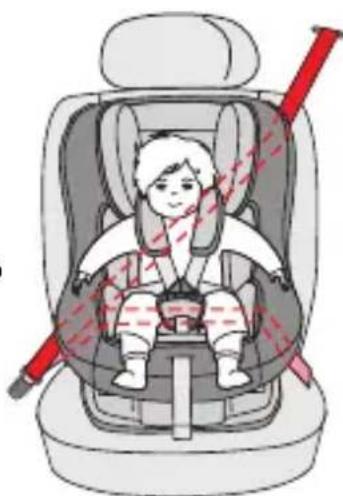

Esticar ao máximo o cinto de segurança, puxando no sentido da seta vermelha, primeiro na parte abdominal e a seguir na peitoral. Se necessário premir a alavanca do dispositivo de bloqueio e fazer deslizar o cinto para soltar a alavanca. Certificar-se que o cinto não fica torcido e que está bem esticado.

Passo 5: Colocar a criança na cadeira auto e apertar o arnês, certificando-se que não fica torcido.

IMPORTANTE: As opções de inclinação (1, 2, 3) só são adequadas para a colocação no sentido da marcha. A regulação pode ser efetuada antes ou após a instalação.

4. MANUTENÇÃO E LIMPEZA

4.1 Manutenção diária

• Em caso de utilização diária, verificar periodicamente as condições da cadeira auto, que deverá ser substituída na sequência de um eventual acidente.
• Conservar a cadeira auto num local seco e ventilado para evitar o aparecimento de mofo.
• Na presença de pó, limpar o cinto e os componentes em plástico da cadeira auto utilizando uma esponja húmida e deixando secar ao ar livre.
  Se a fivela ficar manchada acidentalmente com comida ou bebida, remover o cinto da cadeira auto e lavar delicadamente com água quente. Deixar secar ao ar livre.
  Para mais detalhes sobre a limpeza de todo o revestimento em tecido, consultar o parágrafo 4.2. "Instruções para a lavagem".

4.2 Instruções para a lavagem

Nunca utilizar solventes, detergentes químicos ou lubrificantes, em nenhuma parte da cadeira auto.

Lavagem à mão, em água a temperatura inferior a 30 °C

Não usar lixívia

Lavagem a seco sem solventes com exceção de tricloroetileno

Não secar na máquina de secar roupa

Não passar a ferro

4.3 Remoção e recolocação do revestimento em tecido

• Retirar o revestimento da proteção entrepernas e a fivela da cadeira auto (ver a página 12, ponto 2.7), e a seguir remover as alças e o redutor do apoio da cabeça.
• Remover o revestimento em tecido da cadeira auto. Para colocar o revestimento em tecido repetir o procedimento descrito em cima pela ordem inversa.

O conteúdo abaixo indicado entra em vigor a partir de 1º de janeiro de 2005 e substitui completamente qualquer título e mensagem anterior referente à garantia prestada pela empresa Foppa Pedretti S.p.A.

GARANTIA CONVENCIONAL

Foppa Pedretti S.p.A. com sede em Grumello del Monte (Itália), Via Volta 11, garante diretamente ao consumidor que este produto, novo de fábrica, sem defeitos nos materiais, no projeto e na fabricação, está em conformidade com as características declaradas.

A presente garantia convencional, válida em todos os países membros da União Europeia, não exclui e não limita os direitos do Consumidor nos termos imperativos da lei em relação ao vendedor do Produto.

Para usufruir a presente garantia convencional, o Consumidor deve levar o produto defeituoso ao Vendedor e apresentar-lhe a prova de aquisição do produto, onde haja, de modo legível, o endereço do Vendedor, com a data da compra do produto, carimbo e assinatura do Vendedor, além da indicação do próprio produto ou, como alternativa, o recibo fiscal, não modificado, e que apresente de modo claro as mesmas informações mencionadas anteriormente.

A garantia convencional tem validade por doze (12) meses a partir da data de aquisição do produto. Durante este período, a empresa Foppa Pedretti S.p.A. conserta ou substitui o produto defeituoso, segundo sua descrição. A garantia convencional concedida ao comprador final do produto (consumidor) e não exclui e nem limita os direitos imperativos do próprio consumidor como previstos pela lei e ou direitos que o consumidor pode ter contra o Vendedor/Revendedor do produto.

EXCLUSÕES DA GARANTIA CONVENCIONAL.

A garantia convencional exclui os danos decorrentes pelas seguintes causas: uso não em conformidade com as disposições contidas no folheto de instruções para o uso e montagem, quedas e impactos, exposição do produto à humildade ou condições térmicas, ambientes extremos ou mudanças repentinas destas condições, corrosão, oxidação, modificações ou consertos não autorizados do produto, consertos efetuados com o uso de peças de reposição não autorizadas, uso impróprio, manutenção não efetuada ou efetuada de modo incorreto, manutenção imprópria em relação ao que foi indicado no folheto de instruções para o uso e a montagem, montagem não correta, acidentes, ações de alimentos ou bebidas, ações de produtos químicos e causas de força maior.

De qualquer modo, a empresa Foppa Pedretti S.p.A. declina qualquer tipo de responsabilidade por danos causados às pessoas ou aos objetos, diferentes do produto, quando estes danos forem causados pela negligência das disposições/advertências contidas no manual, ou, como alternativa, no "Folheto de instruções para o uso e montagem" que acompanha todos os produtos destinados ao proprietário/utilizador (como exemplo meramente exemplificativo, no caso do produto "Caminha": "Supervisione a criança constantemente. Controle para que os lençóis e as cobertas não cubram a cabeça da criança...").

A empresa Foppa Pedretti S.p.A. exime-se também de todos os tipos de responsabilidade por danos às pessoas ou objetos quando a rutura de seus produtos for causada pelo deterioramento dos produtos sujeito aos desgastes. São considerados componentes do produto sujeitos a desgaste os componentes em material plástico.
