MANUAL DE UTILIZADOR SLK8 IBIZA SOUND

PT – Manual de Instruções

NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem. Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.

Produsele electrice nu trebuie reciclate impreuna cu gunoiul menajer. Va rugam sa le transporta la un centru de reciclare.

Informação Importante

Antes de usar o seu Sistema, leia com atenção as instruções de segurança de modo a proteger a sua coluna.

INSTRUÇÕES DE SEGURANÇA

Leia e guarde o manual para referencia futura

DESLIGAMENTO DE DISPOSITIVO

O local onde o cabo de alimentação é usado como o dispositivo de desligamento deve estar facilmente acessível. Substituição do fusível: AVISO! Desligue o aparelho da rede eléctrica e substitua apenas por um fusível novo que possua exactamente as mesmas especificações que o original. Remova os parafusos do compartimento de fusíveis e coloque o novo fusível. Aperte os parafusos com as mãos. Ligue o aparelho à corrente eléctrica novamente.

Segurança

• Deixe espaço suficiente à volta da unidade para garantir a ventilação adequada.
• A ventilação não deve ser prejudicada pela cobertura das aberturas de ventilação com papéis, cortinas, toalhas de mesa, etc.
• Nunca coloque objetos de geração de calor ou chamas, como velas sobre a unidade.
• O aparelho só deve ser utilizado em temperaturas moderadas.

Ligação da Coluna

A caixa pode ser fixada numa parede ou no teto através de acessórios adequados disponíveis no comércio especializado. Leia e siga todas as instruções de montagem fornecidas com o hardware de montagem. Nenhum outro método de instalação é aconselhável.

Elevados SPLs

As colunas da série SLKA-BT podem gerar altos níveis de pressão sonora (SPL), o que poderá danificar a audição de todas as pessoas próximas da coluna.

Nunca deve expor-se a SPL maiores que 85dB.

Humidade, uso ao ar livre

Embora as caixas possam funcionar perfeitamente ao ar livre, as mesmas não são à prova de intempéries e não se destinam a ser expostas a humidade, temperaturas extremas, clima do mar ou raios UV por um longo período de tempo. A exposição a condições externas vai encurtar a vida útil dos componentes e deteriorar o aspecto exterior da caixa.

Coluna de 2 vias

• Driver de compressão de 1" com diafragma de titânio e refrigeração líquida.
• Estrutura moldada com cone direccional de 90x60.
• Circuitos Sonic Guard para proteger o tweeter contra picos de energia.
• Estruturas multiangulares garantem a versatilidade: a coluna pode ser utilizada como coluna principal ou como monitor fase.
• Em preto, com revestimento discreto dando um aspecto profissional.
• A coluna moldada robusta e durável resiste a choques e impactos que em colunas tradicionais seriam danificadas.
• Grade de metal perfurado resistente que protege o woofer
• Pega ergonómico e caixa bem equilibrada para facilitar o transporte.
• Saída Speakon Paralela
• Ponto de suporte para paredes ou tectos (disponível separadamente)
• Inserção de 35mm incorporada com parafuso de segurança

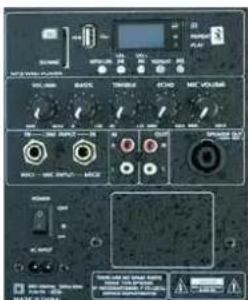

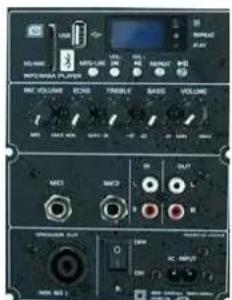

Painel de Entrada/Saída

A ligação Speakon no painel traseiro é ligada em paralelo com a coluna Master. Isto significa que o sinal aplicado à entrada da linha, a porta USB ou por Bluetooth será o mesmo para a coluna Slave.

Amplificador	NL4/NL2
Terminal +	+1
Terminal -	-1
n/a	+2
n/a	-2

Sonic Guard

As caixas da série SLKA-BT contem circuitos de Sonic Guard que protegem o tweeter contra danos devido a picos de energia no sistema. Este sistema comprime um pouco o sinal e desvia o excesso de energia a partir do driver de compressão.

Operação

Antes de ligar o aparelho, diminua o volume para o mínimo.

Ligue os cabos de alimentação fornecidos à tomada de entrada AV na parte traseira. Certifique-se de que a voltagem de alimentação fornecida é de 220-240Vca \~ 50Hz/60Hz.Configure o interruptor I/O no painel traseiro para "I". O interruptor e o LED azul no painel frontal vão acender. Insira um cartão SD ou pen drive USB no slot apropriado. O LCD irá acender. Faça as configurações de acordo com suas necessidades através dos comandos no painel traseiro ou no controlo remoto fornecido.

VOLUME MOSSEM PLIFIER RDC FREEL BASS VOLUME MOSSEM PLIFIER RDC FREEL BASS VOLUME MOSSEM PLIFIER RDC FREEL BASS VOLUME MOSSEM PLIFIER RDC FREEL BASS VOLUME MOSSEM PLIFIER RDC FREEL BASS VOLUME MOSSEM PLIFIER RDC FREEL BASS VOLUME MOSC OUT AC OUTPUT AC OUTPUT

SLK8A-BT

O botão MUTE não tem função

Seleccione a fonte de entrada através do botão USB/SD.

Seleccione ▶ II para iniciar a reprodução ou parar.

Seleccione – para reduzir o volume do módulo USB/SD/BT

Seleccione ▶ para avançar para a próxima faixa

Seleccione EQ para seleccionar o género de música dentro de um conjunto de estilos predefinidos. Seleccione o número dos botões para seleccionar directamente uma faixa.

Seleccione ↩ para alternar entre reprodução simples de uma faixa ou todas as faixas.

UTILZIAÇÃO DA FUNÇÃO

1. Pressione o botão MODE até aparecer BLUETOOTH. A função Bluetooth ficará activada.

2. Active a função Bluetooth no seu smartphone ou qualquer outro tablet PC.

3. O produto aparece sob o nome «IBIZA-PORT» e está pronto para ser ligado ao seu equipamento.

4. Poderá assim reproduzir a sua música através do sistema de som portátil. Defina o volume através do botão de volume principal.

5. Não defina o volume muito alto do smartphone ou tablet PC. Não deverá ultrapassar os 34 do volume total de modo a evitar distorções.

Resolução de Problemas

Um método seguro para saber se a coluna está com defeito ou não é substituí-la por outra coluna que possua e que tenha a certeza que está a funcionar correctamente. Se a coluna apresentar os mesmos sintomas que a coluna com "defeito", deverá percorrer a lista abaixo para identificar o problema.

No output

Causa possível Acção

Cabos de colunas Verifique todas as ligações.

Use novos cabos

Verifique a soldadura.

Aperte os parafusos ou fichas Neutrik

Verifique o cabo

Verifique a fios / ligação para se certificar de que nenhum dos fios tenham sofrido um curto-circuito no + e no -.

Amplificador Verifique se o canal do amplificador recebe o sinal.

A maioria dos amplificadores têm um LED de sinal de entrada que mostra quando um sinal é recebido. Ligue a coluna num canal do amplificador que tenha a certeza que funciona.

Intermitência

Causa possível Acção ____

Más ligações Uma coluna defeituosa pode funcionar de forma intermitente, mas é muito mais

provável que um cabo / ligação seja o responsável. Verifique o isolamento entre a ponta e a manga da ficha. Verifique a soldadura da ligação, aperte a os parafusos ou a ficha Neutrik.

Ruido recorrente

Causa possível Acção ____

Falha no sinal do

Qualquer ruido emitido da cabelagem do amplificador da mesa de mistura, do sinal do processador, da fonte ou do dispositivo de nível Line. Verifique e corrija a ligação terra.

Verifique se a causa do ruido tem origem nos componentes eletrónicos ou nas fontes

Falha na reprodução de baixas frequências

Causa possível Acção ____

Polaridade invertida Quando duas colunas colocadas próximas umas das outra são ligadas com inversão de polaridade, as mesmas cancelam mutuamente o som, especialmente nas baixas frequências.

Verifique os cabos de coluna para se certificar de que eles estão todos ligados da mesma maneira. Verifique os cabos de sinal balanceados para se certificar de que todos estão ligados correctamente.

Especificações

Frequência 50Hz-20KHz Sensibilidade

(1W/1m) 96dB

Angulo de dispersão 90° x 60°

Potencia Máx* 300W

Potencia do amplificador incorporado....200W max.

** Calculo baseado no pico de potência e sensibilidade.

Especificações do amplificador incorporado

Frequência 55Hz - 20kHz (+/-3dB)

Potencia RMS 100W

THD 1%
