SLK8 - Głośnik IBIZA SOUND - Bezpłatna instrukcja obsługi

Rodzaj produktu	Kolumna pasywna 2-drożna
Marka	Ibiza Sound
Model	SLK8
Pasmo przenoszenia	50 Hz - 20 kHz
Czułość (1W/1m)	96 dB
Impedancja znamionowa	8 omów
Maksymalna dopuszczalna moc	300 W (szczytowa)
Kąt rozproszenia	90° x 60°
Ochrona głośnika wysokotonowego	Obwód Sonic Guard
Złącza	2 x Speakon NL4 (równoległe)
Głośnik niskotonowy	Głośnik niskotonowy 8 cali
Głośnik wysokotonowy	Driver kompresyjny 25 mm z membraną tytanową
Materiał obudowy	Odporny formowany kopolimer
Kratka ochronna	Perforowana metalowa
Uchwyt	Ergonomiczny wbudowany
Podstawa pod statyw	35 mm z śrubą zabezpieczającą
Punkty montażowe	Do uchwytów ściennych/sufitowych (opcjonalnie)
Zastosowanie	Kolumna główna lub monitor podłogowy
Kąt nachylenia	Wielokątny do monitorowania
Waga przybliżona	10 kg
Wymiary (S x W x G) ok.	45 x 28 x 25 cm
Zasilanie	Pasywna (wymaga zewnętrznego wzmacniacza)

Często zadawane pytania - SLK8 IBIZA SOUND

Jak podłączyć głośnik SLK8 do wzmacniacza?

Użyj kabla Speakon. Podłącz złącze NL4 do wejścia głośnika, a drugi koniec do wyjścia wzmacniacza. Upewnij się, że polaryzacja jest zachowana (+1/-1).

Co zrobić, jeśli z głośnika nie dobywa się żaden dźwięk?

Najpierw sprawdź kable i złącza. Przetestuj z innym kablem lub działającym głośnikiem, aby ustalić, czy problem leży po stronie głośnika czy wzmacniacza. Sprawdź lutowania i dokręć śruby złączy.

Czy mogę używać tego głośnika na zewnątrz?

Tak, ale nie jest przeznaczona do długotrwałego wystawiania na wilgoć, ekstremalne temperatury lub promienie UV. Chroń ją przed warunkami atmosferycznymi, aby uniknąć przedwczesnej awarii.

Jak chronić głośnik wysokotonowy przed przeciążeniem?

Głośnik zawiera obwód Sonic Guard, który kompresuje sygnał w sposób niesłyszalny, aby odchylić nadmiar mocy. Unikaj przekraczania zalecanej maksymalnej mocy.

Jaka jest impedancja głośnika SLK8?

Impedancja znamionowa wynosi 8 omów. Upewnij się, że wzmacniacz jest kompatybilny z tym obciążeniem.

Jak zamocować głośnik do ściany lub sufitu?

Użyj uchwytów ściennych lub sufitowych dostępnych osobno. Postępuj zgodnie z instrukcjami dostarczonymi z akcesoriami. Nie wierć obudowy.

Jaka moc wzmacniacza jest zalecana?

Zalecana moc około 150 do 300 W RMS przy 8 omach, aby w pełni wykorzystać głośnik bez ryzyka uszkodzenia.

Jak czyścić głośnik?

Użyj suchej i miękkiej ściereczki. Nie używaj płynnych lub ściernych środków. Ostrożnie wyczyść kratkę.

Czy mogę podłączyć kilka głośników SLK8 równolegle?

Tak, dzięki równoległym złączom Speakon. Upewnij się, że całkowita impedancja nie spada poniżej minimalnego obciążenia wzmacniacza (np. 2 głośniki 8 omów dają 4 omy).

Gdzie znaleźć zapasowe bezpieczniki?

Dla wersji aktywnej SLK8A-BT bezpiecznik znajduje się w uchwycie bezpiecznika z tyłu. Wymieniaj go tylko na bezpiecznik o tych samych parametrach. Skontaktuj się ze sprzedawcą lub autoryzowanym serwisem.

INSTRUKCJA OBSŁUGI SLK8 IBIZA SOUND

PL- Instrukcja obsługi

ES - Manual de uso

UWAGA: Elektryczne produkty nie mogą być utylizowane wraz z odpadami domowymi. Prosimy o przyniesienie ich do centrum segregacji odpadów. Skontaktuj się z odpowiednią instytucją lub sprzedawcą w sprawie sposobu postępowania NOTA IMPORTANTE : Los productos eléctricos, no deben ser desechados en las basuras organicas. Hagalos reciclar en un lugar indicado para ello. Consulte con las autoridades locales, para que le indiquen como proceder.

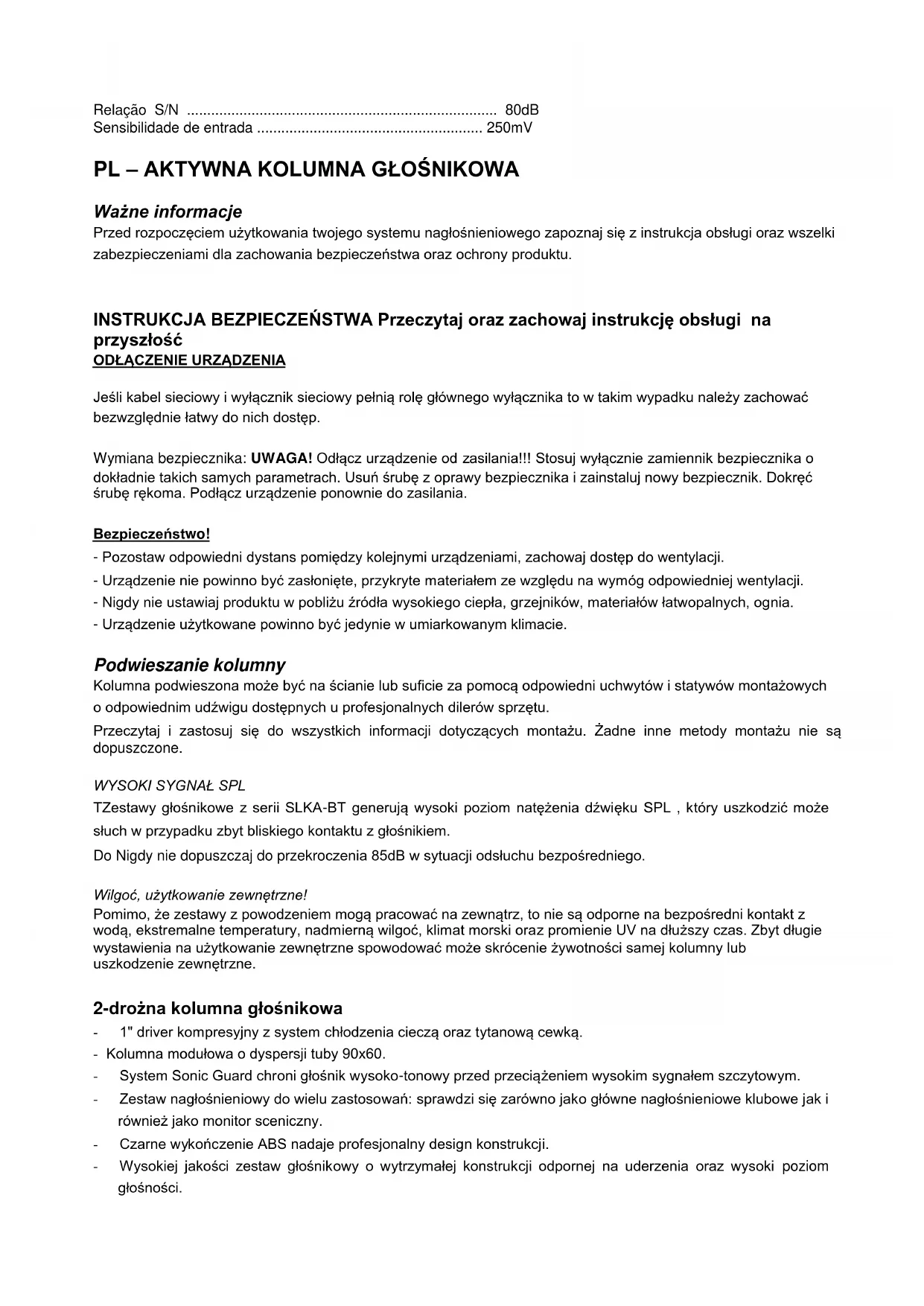

Przed rozpoczęciem użytkowania twojego systemu nagłośnieniowego zapoznaj się z instrukcja obsługi oraz wszelki zabezpieczeniami dla zachowania bezpieczeństwa oraz ochrony produktu.

INSTRUKCJA BEZPIECZEŃSTWA Przeczytaj oraz zachowaj instrukcję obsługi na przyszłość ODŁĄCZENIE URZĄDZENIA

Jeśli kabel sieciowy i wyłącznik sieciowy pełnią rolę głównego wyłącznika to w takim wypadku należy zachować bezwzględnie łatwy do nich dostęp.

Wymiana bezpiecznika: UWAGA! Odłącz urządzenie od zasilania!!! Stosuj wyłącznie zamiennik bezpiecznika o dokładnie takich samych parametrach. Usuń śrubę z oprawy bezpiecznika i zainstaluj nowy bezpiecznik. Dokręć śrubę rękoma. Podłącz urządzenie ponownie do zasilania.

Bezpieczeństwo!

• Pozostaw odpowiedni dystans pomiędzy kolejnymi urządzeniami, zachowaj dostęp do wentylacji.
• Urządzenie nie powinno być zasłonięte, przykryte materiałem ze względu na wymóg odpowiedniej wentylacji.
• Nigdy nie ustawiaj produktu w pobliżu źródła wysokiego ciepła, grzejników, materiałów łatwopalnych, ognia.
• Urządzenie użytkowane powinno być jedynie w umiarkowanym klimacie.

Podwieszanie kolumny

Kolumna podwieszona może być na ścianie lub suficie za pomocą odpowiedni uchwytów i statywów montażowych o odpowiednim udźwigu dostępnych u profesjonalnych dilerów sprzętu.

Przeczytaj i zastosuj się do wszystkich informacji dotyczących montażu. Żadne inne metody montażu nie są dopuszczone.

WYSOKI SYGNAŁ SPL

TZestawy głośnikowe z serii SLKA-BT generują wysoki poziom natężenia dźwięku SPL, który uszkodzić może słuch w przypadku zbyt bliskiego kontaktu z głośnikiem.

Do Nigdy nie dopuszczaj do przekroczenia 85dB w sytuacji odsłuchu bezpośredniego.

Wilgoć, użytkowanie zewnętrzne!

Pomimo, że zestawy z powodzeniem mogą pracować na zewnątrz, to nie są odporne na bezpośredni kontakt z wodą, ekstremalne temperatury, nadmierną wilgoć, klimat morski oraz promienie UV na dłuższy czas. Zbyt długie wystawienia na użytkowanie zewnętrzne spowodować może skrócenie żywotności samej kolumny lub uszkodzenie zewnętrzne.

2-drożna kolumna głośnikowa

• 1" driver kompresyjny z system chłodzenia cieczą oraz tytanową cewką.
• Kolumna modułowa o dyspersji tuby 90x60.
• System Sonic Guard chroni głośnik wysoko-tonowy przed przeciążeniem wysokim sygnałem szczytowym.
• Zestaw nagłośnieniowy do wielu zastosowań: sprawdzi się zarówno jako główne nagłośnieniowe klubowe jak i również jako monitor sceniczny.
• Czarne wykończenie ABS nadaje profesjonalny design konstrukcji.

• Wysokiej jakości zestaw głośnikowy o wytrzymalej konstrukcji odpornej na uderzenia oraz wysoki poziom głośności.

• Wysokiej jakości metalowy grill zabezpieczający głośnik basowy

• Ergonomiczny kształt i uchwyt w połączeniu z dobrze wypoziomowaną konstrukcja ułatwia transport
• Równoległe gniazdo głośnikowe (external speaker output - SPEAKON)
• Punkty do podwieszania znajdują się na zestawie głośnikowym (w zestaw nie znajdują się elementy mocujące)
• Gniazdo statywu kolumnowego 35 mm z zabezpieczeniem

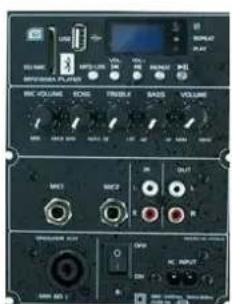

Panel wejść/wyjść

Gniazdo SPEAKON znajdujące się na tylnym panelu jest połączone równolegle z kolumną (master box). Oznacza to, że sygnał pochodzący z odtwarzacza mp3, wejść liniowych, USB oraz Bluetooth będzie przechodził do podłączonej kolumny (slave box).

Wzmacniacz	NL4/NL2
Terminal +	+1
Terminal -	-1
n/a	+2
n/a	-2

Sonic Guard – system zabiezpieczający

Kolumny głośnikowe z serii SLKA-BT posiadają system ochronny Sonic Guard, który chroni głośnik wysokotonowy (tweeter) przed uszkodzeniami wynikającymi z przesterowania sygnałami szczytowymi. Sonic Guard kompresuje w niewielkim stopniu sygnał w momencie przesterowania i redukuje nadwyżkę mocy z głośnika wysoko-tonowego.

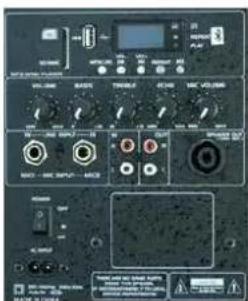

Użytkowanie

Przed uruchomieniem urządzenia wycisz głośność potencjometrem sumy (master volume). Podłącz dołączony przewód sieciowy do gniazda AV znajdującego się na tylnym panelu. Upewnij się, że obowiązującym napięciem w gniazdu do którego podłączasz urządzenie jest 220-240Vac 50Hz/60Hz. Ustaw przełącznik I/O (wejście-wyjście) na tylnym panelu na "l" (wejście). Zasilacz oraz dioda LED znajdująca się na przednim panelu włączy się i zaświeci niebieskim kolorem. Włóż kartę SD lub pendrive USB do odpowiedniego gniazda. Wyświetlacz LCD uruchomi się i zapali. Wysteruj urządzenie za pomocą potencjometrów znajdujących się na tylnym panelu lub za pomocą dołączonego pilota.

SLK8A-BT

Przycisk MUTE nie posiada żadnej funkcji w tym modelu. Wybierz źródło sygnału za pomocą przycisku USB/SD.

Wciśnij ▶ II aby rozpocząć odtwarzanie lub włączyć pauzę. Wciśnij

– aby zmniejszyć głośność odtwarzacza USB/SD/BT

Wciśnij + aby zwiększyć głośność USB/SD/BT

Wciśnij ◀ aby przewinąć do poprzedniego utworu

Wciśnij ▶ aby przejść do następnego utworu

Wciśnij EQ aby wybrać odpowiedni preset brzmienia odpowiedni do stylu muzyki

Wciśnij przyciski numeryczne aby wybrać bezpośredni utwór. Wciśnij 🔒 to przełącznik pomiędzy pojedynczym odtwarzaniem utworu, a całą listą.

UŻYTKOWANIE FUNKCJI BLUETOOTH

1. Przyciśnij przycisk MODE do momentu pojawienia się na wyświetlaczu funkcji BLUETOOTH. Od tego momentu funkcja BLUETOOTH jest aktywna.
2. Włącz funkcję w twoim urządzeniu (smartphone, tablet, iPod), które chcesz połączyć przez protokół Bluetooth.
3. Produkt będzie widziany pod nazwą « IBIZA-PORT » i będzie gotowy do połączenia.
4. Od teraz odtwarzaj swoją muzykę przez mobilny zestaw nagłośnieniowy IBIZA. Ustaw głośność odtwarzacza BLUETOOTH przez potencjometr Master zestawu.
5. Nie ustawiaj poziomu głośności urządzenia (smartphone, tablet) zbyt głośno. Nie przekraczaj poziomu ¾ mocy aby uniknąć przesterowania sygnału.

Wybrane problemy I rozwiązania

Bezpieczną metodą sprawdzenia czy zestaw głośnikowy jest uszkodzony czy nie jest podłączenie w jego miejsce drugiego głośnika, co do którego nie masz wątpliwości, że mógłby być uszkodzony. Jeśli „sprawny” głośnik również nie działa prawidłowo i nosi takie samy objawy usterki odwołaj się do poniższej listy możliwych problemów i ich rozwiązań.

Brak sygnału na wejściu Możliwa

przyczyna Rozwiązanie

Kable głośnikowe Sprawdź wszystkie wtyczki i przewody połączeniowe.

Użyj nowych kabli

Sprawdź lutowanie.

Dokręć wszystkie śruby zacisków oraz wtyków XLR/speakon Neutrik

Sprawdź przewody / wtyczki aby upewnić się, że nie zachodzi zwarcie pomiędzy poszczególnymi żyłami w przewodzie + oraz -.

Wzmacniacz Sprawdź czy poszczególne kanały wzmacniacza odbierają sygnał. Większość wzmacniaczy

posiada

sygnalizatory

odbioru

sygnału

LED.

Podłącz kolumny

głośnikowe, co do których posiadasz pewność, że pracują właściwie.

Przerywanie Możliwa przyczyna

Rozwiązanie

Niewłaściwe połączenia Uszkodzony głośnik może powodować zjawisko przerywania dźwięku. Najczęstszą przyczyną jest jednak uszkodzony przewód/wtyk.

Sprawdź izolację pomiędzy tulejka ochronną a lutowaniem, dokręć wtyki XLR oraz SPEAKON.

Przydźwięk ciągły

Możliwa przyczyna

Rozwiązanie

Uszkodzone, wadliwe

urządzenie sygnałowe Każdy sygnał pochodzący z podłączenia wzmacniacza, miksera, procesora sygnałowego. Niewłaściwy sygnał ze źródła sygnału liniowego. Sprawdź uwagę na uziemienie urządzeń. Odcięcie masy może być rozwiązaniem problemu.

Niewłaściwe przetwarzanie niskich częstotliwości

Możliwa przyczyna Rozwiązanie

Odwrócona polaryzacja Kiedy 2 urządzenia głośnikowe znajdujące się obok siebie są podłączone z odwrotną polaryzacją będą kasować wzajemnie swoje brzmienie, szczególnie niskie pasma. Sprawdź połączenie wszystkich przewodów aby upewnić się, że są właściwie połączone. Sprawdź kable sygnałowe symetryczne aby upewnić się, że są właściwie połączone.

Specyfikacja

Pasmo przenoszenia 50Hz-20KHz

Skuteczność (1W/1m) 96dB

Kąt rozproszenia tuby 90° x 60°

Moc maksymalna* 300W

Moc wbudowanego wzmacniacza 200W max.

Impedancja 8 Ohms

* Sygnał filtrowany pochodzący z sieci IEC ze wskaźnikiem szczytu 6 dB **oszacowano na bazie mocy szczytowej

Specyfikacja wbudowanego wzmacniacza

Pasmo przenoszenia 55Hz – 20kHz (+/-3dB)

Moc RMS 100W

THD 1%

Stosunek sygnału do szumu 80dB Czułość

wejścia 250mV
